Катушечные магнитофоны, их будущее... или цифра рулит?

Land, усилие я написал...даже если через рычаг пересчитать то н у никак не сопоставимо...
закажите по картинке и посмотрите что придет..тогда и будем спорить (на деньги)

Liv1, я тоже смотрел этот редуктор....ну мне проще...у меня толщина шасси больше и расположение чуть лучше... и кочерга дальше..... так что могу отнести дальше этот привод...

вот оборотов вала думаю надо где то 120 ... и через шкивы-тросик (шкив овальный-чтобы плечо изменялось)....в качестве концевиков -оптопары.....

colt_may, пермаллой идет в пользу при правильном размещении...

Пермаллой непонятно где брать. Вместо него можно взять ленту из трансформаторной стали со старого тороидального сердечника и обернуть ей двигатель. Только потребуется много слоев. Но место там найти можно. Что касается требуемого момента, то сила прижатия ролика 1 кгс, находится он на рычаге 70 мм, рычаг тяги 35 мм, значит на тяге требуется усилие 2 кгс. Если на валу редуктора будет фланец с отверстиями на радиусе 8 мм, то момент редуктора должен быть 1.6 кгс*см. Такие редукторы бывают с разным передаточным числом и скоростью вращения от 120 до 4 RPM, развиваемый момент от 0.9 до 45 кгс*см.

Liv1:

Пермаллой непонятно где брать.

https://www.chipdip.by/product0/8009276631
Экраны от трубки осциллографа, экраны и маска(?) от кинескопов 70-80-х, только стоит учитывать, что в заводских и лабораторных условиях пермаллой отжигался особым образом уже в полностью готовом изделии и уже тогда приобретал свои волшебные свойства. Механическое воздействие их лишает, хоть и не полность, да и они здесь и не нужны, только магнитное экранирование..
В вашем случае, когда есть чем измерить, это значительно облегчает задачу.

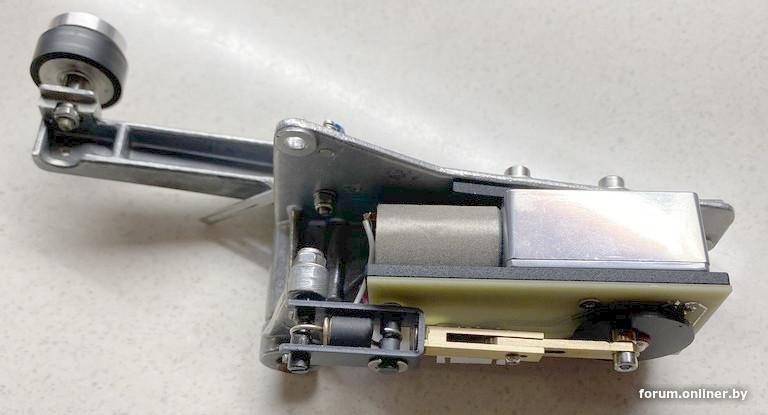

Liv1, а вот на вашей конструкции с сервоприводом( ваше фото)- если взять выточить стакан из стали с максимально возможной толщиной стенки (по габаритам чтобы влез) и этот стакан отжечь в том же мангале...( заодно с приготовлением шашлыка)
я когда то делал ламповый усилитель и силовой трансформатор намотанный на железе ЛАТРа тоже помещал в такую банку, выточенную из куска трубы и с приваренными крышкой и сьемным дном... толщина стенки 3 мм...
вообще никаких наводок не было...

а ..и этот стакан одеть на электродвигатель

Liv1, ну уж вообще...примерно кругляк 50 мм диаметром... сверлом просверлить под диаметр двигателя + 3 мм....
и отрезать... вот и весь стакан...и что ?это дорого будет?

powerday2017:

поле измерено на работающем моторе или обесточеном?

На обесточенном.

..... ну кажется я уже писал где то, что особо магниты(эл.магниты) не вредят пленке- в смысле для записи...
откройте данные на стирающие головки и посчитайте мощность головки- и поверхность зазора к которой прикладывается эта мощность чтобы стереть запись...
и да,- в кассетнике двигатель прямого привода (магнит) вращается в сантиметрах(!!!!) от кассеты- и вроде как бы никто не заморачивается с этим вопросом...

aleksand_dudarev:

..... ну кажется я уже писал где то, что особо магниты(эл.магниты) не вредят пленке- в смысле для записи...
откройте данные на стирающие головки и посчитайте мощность головки- и поверхность зазора к которой прикладывается эта мощность чтобы стереть запись...

При чем тут мощность стирающей головки? Я же показывал на графиках, как вредят магниты. Стирающая головка создает переменное магнитное поле, которое по мере отдаления от зазора стремится к нулю. На этом и основано стирание. Но при наличии постороннего поля стремится не к нулю, а к какому-то значению, которое и окажется записанным на ленту, она намагнитится. Как следствие - повышенный структурный шум и четные гармоники. Достаточно очень малого постороннего поля.

ChapaiSF:

Liv1, интересно - а какая наводка от DD мотора в кассетнике? Не меряли случайно?

Кассетниками сейчас не занимаюсь - нет смысла, когда есть катушечники. А в той же Э-004 ведущий DD-двигатель ДБ-95 дает весьма сильную наводку на ГВ, которая при открытой шторке экрана головки заметно превышает наводку 50 Гц, а при закрытой шторке примерно равна ей.

aleksand_dudarev:

Liv1, так а как же тогда в кассетниках?

Понятия не имею, не измерял.
