    * Хороший, качественный магнитофон необходим тем, кто давно и безуспешно ищет свой звук!
    * Магнитофон нужен тем, кто уже понял, что цифровому звуку всегда будет чего-то не хватать!

    Ремонтируем, восстанавливаем, делимся опытом, дорабатываем, советуемся.

    Данная тема про то, где можно порассуждать о будущем про эти ностальгические катушечные аппараты, рассказать, какие у нас они были, а так же про сегодняшний их ремонт, восстановление и обслуживание.
    Сколько радости они нам доставляли в свое время, бегая друг к другу записывая, меняя, давая послушать свои записи и т.д...
    Даже сейчас помню, как с благоговением я и со мной мои друзья в 80-х годах стояли возле прилавка магазина "Электроника" по ул. Я.Коласа, взирая на крутящийся и горящий лампочками катушечный аппарат высшего пилотажа "Электроника ТА1-003" того времени, с завистью наблюдая за невероятно важным продавцом, нажимающим на нем кнопки и переставляя катушки с магнитной лентой...
    Купить не могли - стоил дурных по тем меркам денег! И к папе с мамой не могли подойти с просьбой купить такой магнитофон, не позволяла зарплата... копили на машину, стенку, мягкий угол.
    Ограничивались аппаратами 2-го класса типа Комет, Маяков, Юпитеров...
    Это были далекие 80-е. :)
    Интересно вспомнить это все.
    Ну и, что касается меня, то я не хочу, чтобы это так просто было забыто нашим новым поколением - никогда им не понять и не прочувствовать всего того, что было у нас!
    Да и никогда не спутать звучание катушечного магнитофона с дешевой новодельной цифрой!

    Конечно, есть и дорогие ЦАП-ы, претендующие на лидерство... но это мертво! Мертво еще хотя-бы потому, что мы не получаем именно визуального эффекта в виде вращающихся катушек (бобин). Точно так, как и на живом концерте - посиди там весь концерт с закрытыми глазами... думаю, комментарии излишни.
    Прогресс не стоит на месте - создается с каждым годом более качественная современная радиоэлементная база, которую не могли применить при "эре катушечных аппаратов". Сейчас позволяет.
    Что касается меня, то я испытываю кайф от созерцания самого аппарата, а так-же огромное значение для меня имеет именно "Магия вращающихся бобин" :D !
    Ну и звук само собой :super: .

    Поэтому даём этим замечательным аппаратам новую жизнь и даже можно в другом, более современном решении!

    С уважением ко всем, Олег.

    Фото и видео красивых магнитофонов складываем сюда - https://forum.onliner.by/viewtopic.php?t=21014569

    В связи с ограниченными предложениями в Беларуси хороших магнитофонов, комплектующих, магнитной ленты, а также высококачественных записей, можно найти на форуме истинных ценителей аналогового звука - http://reeltoreel.3nx.ru/index.php

  • aleksand_dudarev Senior Member
    офлайн
    aleksand_dudarev Senior Member

    2101

    10 лет на сайте
    пользователь #1779257

    Профиль
    Написать сообщение

    2101
    # 31 мая 2025 13:29

    вот....

  • Liv1 Senior Member
    офлайн
    Liv1 Senior Member

    7930

    10 лет на сайте
    пользователь #1728864

    Профиль
    Написать сообщение

    7930
    # 31 мая 2025 13:30
    aleksand_dudarev:

    то есть в моей схеме просто не хватает усиления?

    Надо смотреть, я точно сказать не могу, с Идель-001 никогда не имел дела. Надо сначала посмотреть, какое падение на регулирующем транзисторе двигателя при полной катушке 27. В такой ситуации двигатели Э-004 еле справляются при полном приложенном напряжении (60 В). А так - да, регулятор лучше сделать в виде полноценного ПИД на ОУ, как в Олимп-700.

    e-mail: wubblick@yahoo.com
  • andrejj-medan Senior Member
    офлайн
    andrejj-medan Senior Member

    6655

    14 лет на сайте
    пользователь #490844

    Профиль
    Написать сообщение

    6655
    # 31 мая 2025 14:00
    Liv1:

    Только щелевые оптроны там не совсем обычные, с большой апертурой

    Да, это важный момент. Конечно, опирался бы на данные в PDF. Но за предупреждение спасибо. Хотя, поскольку есть ёмкостной датчик, вначале, переведу канал усиления на современную комплектацию, уж больно там всё примитивно и криво всё сделано. Посмотрю, что получится.

    Я всегда делаю только то, что мне нравится
  • aleksand_dudarev Senior Member
    офлайн
    aleksand_dudarev Senior Member

    2101

    10 лет на сайте
    пользователь #1779257

    Профиль
    Написать сообщение

    2101
    # 31 мая 2025 14:12

    Liv1,

    Liv1:

    . А так - да, регулятор лучше сделать в виде полноценного ПИД на ОУ,

    спасибо! буду посмотреть...

    Добавлено спустя 1 минута 16 секунд

    Liv1,.... а может смогу обойтись используя 2sc3113? супербета...

    Добавлено спустя 24 секунды

    ....?????

    Добавлено спустя 1 минута 18 секунд

    .... не микровольты же идут там..

  • Liv1 Senior Member
    офлайн
    Liv1 Senior Member

    7930

    10 лет на сайте
    пользователь #1728864

    Профиль
    Написать сообщение

    7930
    # 31 мая 2025 14:31
    aleksand_dudarev:

    а может смогу обойтись используя 2sc3113? супербета...

    Не думаю, что это сильно поможет. Для нормального регулятора нужен полноценный ОУ. За основу можно взять схему Олимп-700, только постоянные времени, возможно, придется подобрать для получения устойчивости.

    e-mail: wubblick@yahoo.com
  • aleksand_dudarev Senior Member
    офлайн
    aleksand_dudarev Senior Member

    2101

    10 лет на сайте
    пользователь #1779257

    Профиль
    Написать сообщение

    2101
    # 31 мая 2025 14:35

    Liv1, ага... уже понял -посмотрев характеристики оптронов...
    ну ...может попробовать шторку люминия :D подрезать чтобы получить примерно такой наклон...
    еще раз Спасибо Леонид...куда копать схему
    - сейчас посмотрел -да- падает ролик на 3-4 мм в начале полной 18 катушке( соответственно на 27 катушке упадет еще ниже)

    Добавлено спустя 49 секунд

    прилепив стрелку к ролику и сделав шкалу на шасси

  • Liv1 Senior Member
    офлайн
    Liv1 Senior Member

    7930

    10 лет на сайте
    пользователь #1728864

    Профиль
    Написать сообщение

    7930
    # 31 мая 2025 15:10
    aleksand_dudarev:

    падает ролик на 3-4 мм в начале полной 18 катушке( соответственно на 27 катушке упадет еще ниже)

    Может оно и не страшно - не так сильно натяжение меняется, на каких-то 10 - 15%.

    e-mail: wubblick@yahoo.com
  • aleksand_dudarev Senior Member
    офлайн
    aleksand_dudarev Senior Member

    2101

    10 лет на сайте
    пользователь #1779257

    Профиль
    Написать сообщение

    2101
    # 31 мая 2025 18:49

    Liv1, а может будет достаточна замена индуктивного датчика на оптический?-чтобы поднять уровень-с вашей платки оптодатчика сигнал получается гораздо выше...
    то есть обойтись заменой первичного прибора..

  • Liv1 Senior Member
    офлайн
    Liv1 Senior Member

    7930

    10 лет на сайте
    пользователь #1728864

    Профиль
    Написать сообщение

    7930
    # 31 мая 2025 20:08
    aleksand_dudarev:

    а может будет достаточна замена индуктивного датчика на оптический?

    В теории - да, датчик с более крутым наклоном характеристики даст меньшие отклонения натяжения. Но ведь замена датчика намного сложнее, чем доработка схемы регулятора.

    e-mail: wubblick@yahoo.com
  • aleksand_dudarev Senior Member
    офлайн
    aleksand_dudarev Senior Member

    2101

    10 лет на сайте
    пользователь #1779257

    Профиль
    Написать сообщение

    2101
    # 31 мая 2025 21:50

    Liv1, ну датчики натяжения расположены примерно так же как в олимпе...

    Добавлено спустя 3 минуты 36 секунд

    ну попробую для начала заменить Vt-2- тот который выпрямляет вч...

    Добавлено спустя 24 секунды

    не понятно -не могу картинку прикрепить

    Добавлено спустя 4 минуты 20 секунд

    Liv1, НО ВАША идея использования SA612 очень понравилась....
    ....посмотрю что там у меня в загашниках старые платы от радиостанций си-би... вроде были эти микросхемы

  • Liv1 Senior Member
    офлайн
    Liv1 Senior Member

    7930

    10 лет на сайте
    пользователь #1728864

    Профиль
    Написать сообщение

    7930
    # 2 июня 2025 10:33
    e-mail: wubblick@yahoo.com
  • aleksand_dudarev Senior Member
    офлайн
    aleksand_dudarev Senior Member

    2101

    10 лет на сайте
    пользователь #1779257

    Профиль
    Написать сообщение

    2101
    # 2 июня 2025 10:58

    Liv1, Это при включенном электромагните? ( то есть воздействие постоянного магнитного поля на ГВ?)

  • Liv1 Senior Member
    офлайн
    Liv1 Senior Member

    7930

    10 лет на сайте
    пользователь #1728864

    Профиль
    Написать сообщение

    7930
    # 2 июня 2025 14:55

    Да, это при включении электромагнита - растет шум на НЧ и сильно растет 2-я гармоника. Это воздействие постоянного поля электромагнита, только не на ГВ, а на ГС и ГЗ. Замена стальной тяги электромагнита на латунную это влияние почти убирает. Почти - паразитное поле в райноне ГС уменьшается с 2.3 Гс до 0.8 Гс.

    e-mail: wubblick@yahoo.com
  • andrejj-medan Senior Member
    офлайн
    andrejj-medan Senior Member

    6655

    14 лет на сайте
    пользователь #490844

    Профиль
    Написать сообщение

    6655
    # 2 июня 2025 15:48 Редактировалось andrejj-medan, 2 раз(а).
    Liv1:

    Да, это при включении электромагнита

    а как Вы сделали запись в момент включения ЭМ. Наверно, при удержании, всё значительно меньше сказывается. Или внешний магнит применили? Это какая скорость? Почему то 3я г-ка великовата... Это 320нВ/м, или 510?

    Я всегда делаю только то, что мне нравится
  • Liv1 Senior Member
    офлайн
    Liv1 Senior Member

    7930

    10 лет на сайте
    пользователь #1728864

    Профиль
    Написать сообщение

    7930
    # 2 июня 2025 17:00

    Это и было при удержании. Я на ходу отключил электромагнит, предварительно зафиксировав его сердечник. Скорость 19, 320 нВб/м.

    e-mail: wubblick@yahoo.com
  • andrejj-medan Senior Member
    офлайн
    andrejj-medan Senior Member

    6655

    14 лет на сайте
    пользователь #490844

    Профиль
    Написать сообщение

    6655
    # 2 июня 2025 18:12 Редактировалось andrejj-medan, 4 раз(а).

    вот смотрю, у Вас не такая широкая "юбка" на сигнале. Порылся в интернете, о причинах ничего не нашёл.
    Заметил у себя, при отводе лены от ГЗ, при закрытом входе, заметно падает шум от лент, особенно на нч диапазоне. Контакт с ГС сохраняю.
    Менял блоки ГСП, не помогает. Вынимаю блок УЗ, не помогает. Какие могут быть причины? Проверить симметричность синуса ГСП на 240 кГц..)) Пока не представляю каким образом. А подкидывает шумы, примерно на 8 дБ. Очень досадно.

    Я всегда делаю только то, что мне нравится
  • yasha212 Senior Member
    офлайн
    yasha212 Senior Member

    7095

    11 лет на сайте
    пользователь #1281085

    Профиль
    Написать сообщение

    7095
    # 2 июня 2025 21:36

    andrejj-medan, в СТМ 310?

  • vovchik_romualdovich Senior Member
    офлайн
    vovchik_romualdovich Senior Member

    11848

    15 лет на сайте
    пользователь #329231

    Профиль
    Написать сообщение

    11848
    # 3 июня 2025 10:47

    Антохины размышления + статья Д.Чивера.

  • powerday2017 Senior Member
    офлайн
    powerday2017 Senior Member

    1968

    8 лет на сайте
    пользователь #2328488

    Профиль
    Написать сообщение

    1968
    # 3 июня 2025 15:35

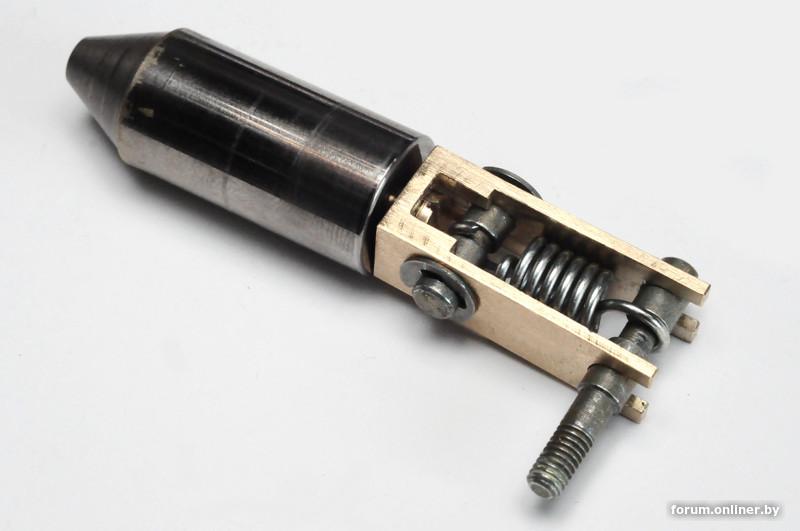

    пора, кому то наладить производство латунных тяг для Э-004
    Я бы купил

    3.5.18
  • speedsterMF Senior Member
    офлайн
    speedsterMF Senior Member

    5019

    10 лет на сайте
    пользователь #1643481

    Профиль
    Написать сообщение

    5019
    # 3 июня 2025 22:09

    по цене боинга будут, как обычно .

    akai forever
