Катушечные магнитофоны, их будущее... или цифра рулит?

SErArthur:

Liv1 Нужно ли это в быту?

Речь не про то, нужно или не нужно. А про то, что преимущество короткого тракта - это миф. Схемы УВ на 3-х транзисторах далеко в прошлом, ОУ их сильно обгоняют по всем объективным параметрам. В некоторых случаях отдельные каскады могут быть транзисторными (например, входной каскад малошумящего усилителя), но обязательно в петле общей ООС, по возможности более глубокой и широкополосной.

SErArthur:

Вы будете его когда-нибудь собирать?

Нет конечно, готовые схемы собирать неинтересно. У меня будет собственная схема УВ, сопоставимая по сложности.

Vicos,
Мог видеть только на картинке в ФБ.

Vicos:

Борода, очки, и еще рупорная акустика, все совпадает

Это Санта Шульц летом, то что принято за АС, это подготовка саней к зиме, просто за кадром осталис олени на выпасе, ну и шубы красной не видать

Vicos:

А еще на ... похож.

да, уж. Этот чувак без пижонства, носит шапочку-изделие №2, лицо открытое, а не фальшиво-натужно-задумчивое...)))

yasha212:

вто незадача динамики не альфард

Наверное этот чувак не сообразил, что надо запасацца на всю оставшуюся альпхардами)))

andrejj-medan:

larion:

У меня с альфард не зашло совсем, я об этом уже говорил.

Я каждую модель, перед тем как ставить, полностью обмеряю.

А недавно была возможность сравнить RW80B81 с подобно JBL так Альфард, показал себя значительно лучше!

Хорошо, что в своё время забил склад такими головками.

Если "обмерять", то может и ничыво, а вот слуховая экспертиза - ???

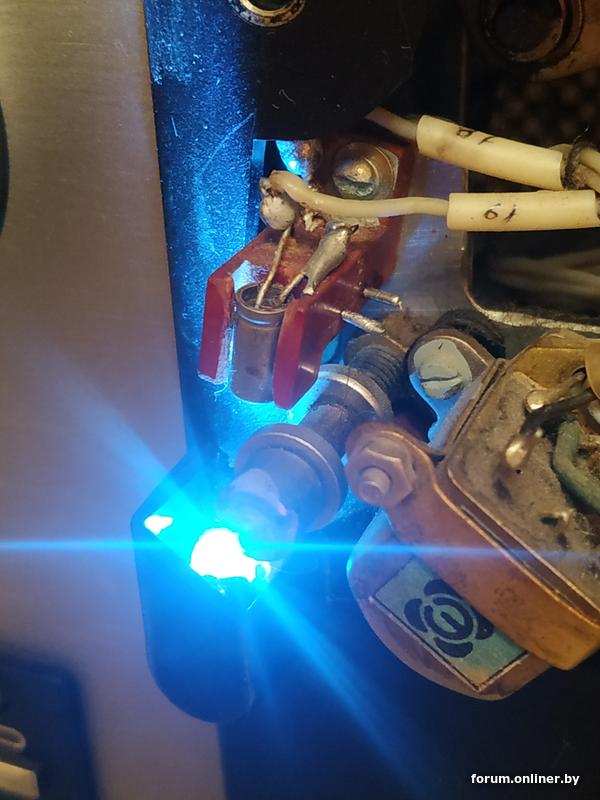

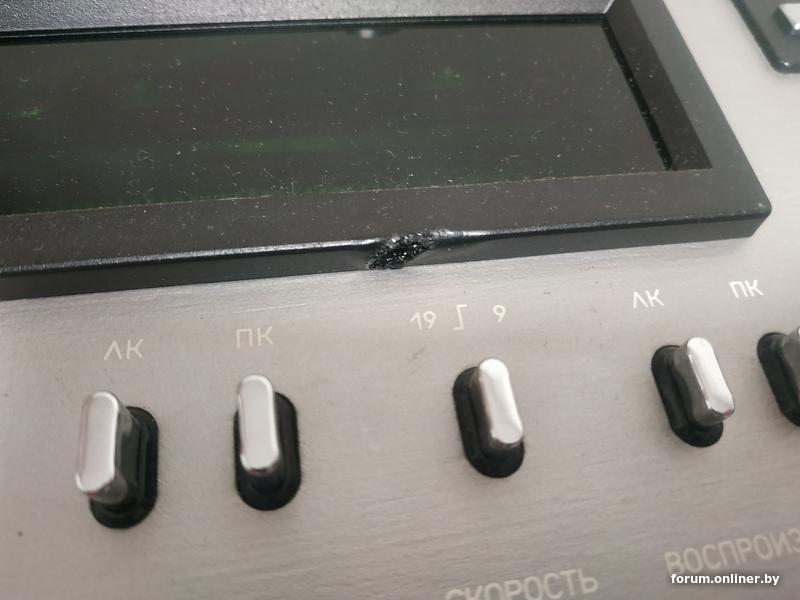

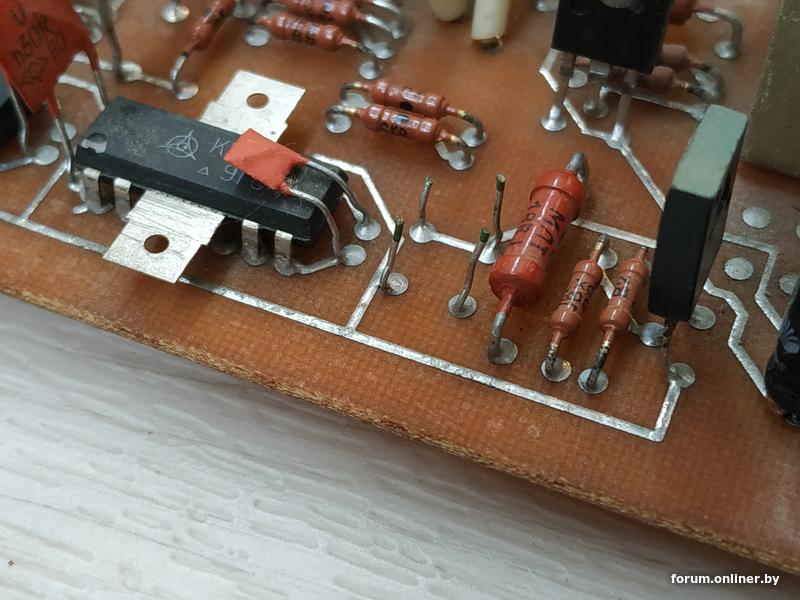

Всем привет. Я тут редкий гость и больше читатель чем писатель... но не могу не поделиться. Купил на днях на куфаре Олимп. Аппарат из разряда "с пад дзеда", если проводить аналогию с автомобилями. По мере возни с ним интересные открываются детали. По винтам было понятно что аппарат вскрывали, яркое свечение слева от блока головок сразу кричало о том, что датчик автостопа уже чинили... Однако вскрытие показало что профилактика в виде замены электролитов не делалась, что конечно обрадовало и я принялся их менять. После замены пропал лишний фон, заработало воспроизведение (звуковой тракт) в прямом правлении. Но удивило вот что, как некоторые мастера (в мастерских) мало того что дурят клиентов, так и еще руки из Ж. Были обнаружены выкушенные КМ-ки (одному повезло, пропустили), на замену им ничего не поставили (зачем, и так же работает). Пластик лицевой панели явно ощутил жало паяльника, хоть и не значительно, но не приятно. Увидев такие дела осмотрел платы более детально. В блоке управления была заменена микросхема, отваленная дорожка восстановлена проводом и имеется один резистор с поднятой ногой... надо будет с этим разбираться. А почему я решил что мастерская (ну может и человек) - да просто потому что ручки стоят явно от другого такого олимпа, но не от этого (то есть он был не единственный в этом месте на ремонте в тот момент). Риски показывают в середину там где должны показывать 0. Вот так ремонт! Радует одно, что не сильно копаный и головы на пломбах. Немного фото:

s.astapenko:

Радует одно, что не сильно копаный и головы на пломбах.

Вот, вот. Остальное пыль десятилетий.
Мало ли что могло случиться за 30-40 лет.
Иные уж давно на свалке.

Liv1:

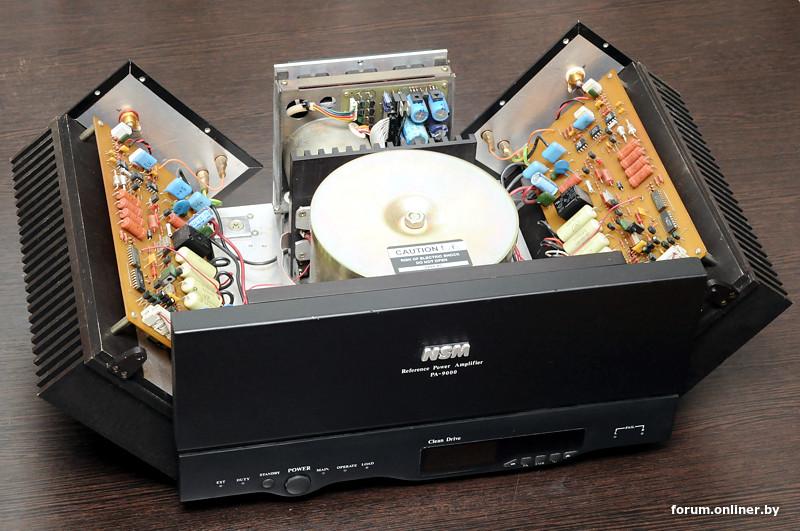

В своем УНЧе все сделал на калитках. И у плат снизу петли, достаточно сверху два винта открутить.

очень грамотно сделано!

TypTop:

кнопки управления и индикация повыше были бы эргономичнее))) IMHO

Возможно много вариантов дизайна. Но я выбрал такой. Делалось это 25 лет назад.

Liv1:

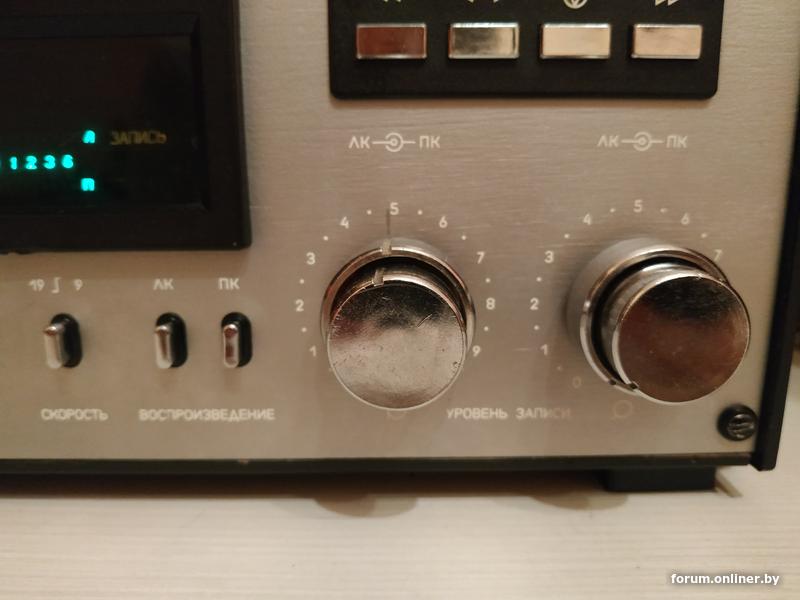

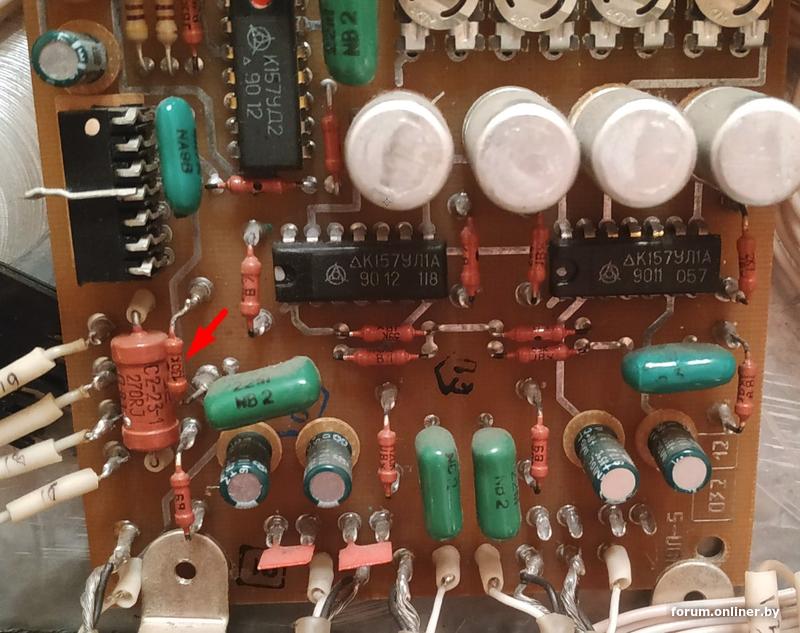

s.astapenko, возле усилителя наушников выкушены C76, C77. Они должны быть по 68 нФ, стояли по питанию ±13 В после транзисторных фильтров. Лучше поставить, конечно. На плате БУ поднят резистор R32 (100 кОм), типа чувствительности датчика окончания ленты не хватало. На плате УВП параллельно ему стоит еще 330 кОм, наверное, он один и остался. В ДО лучше всего поставить ИК светодиод и фототранзистор, чувствительности тогда с избытком, я даже подстроечник параллельно R32 поставил. А ручки имеют пластиковые втулки, которые на шлицах. Поставить можно под любым углом.

Спасибо, Леонид, за ответ. С76, С77 по питанию поставил 100нф, остальные выломанные - как на схеме 68нф (С11/С12 и С40/С41 подобрал на всякий случай максимально одинаковой емкоси). Посидел сейчас немного вечером проследил по схеме (у меня есть альбом) резистор датчика, и как раз заметил, что на плате УВП стоит второй параллельно (который 330кОм, да, он остался, т.к. плата даже не откручивалась, правда пересмотрел фотографии, он там 130кОм). Да похоже это так подстраивали. Мысли об ИК диоде как раз напрашивались. С ручками видно придется повозиться. чтобы аккуратно достать втулки, они на лаке зафиксированы. Спасибо за фото и маркировки фото транзисторов SGPT4057 посмотрел есть на али, но судя по вашему фото под него нужно доработать крепление. То что сейчас стоит выглядит так (фото).

Да, думаю заменю на ИК (и фототранзистор + поставить подстроечный резистор хорошая идея), раз уж здесь было вмешательство и корпус уже пилили. Любю чтобы было все "по феншую", хотя там где возможно стараюсь сохранять заводское состояние. Но это немного позже.

Сейчас нужно будет заняться вопросами, которые после замены электролитов не устранились. А именно: похоже что не коммутируются головки, в оба направления работает головка реверса. Вторая проблема - старт с задержкой.

Это происходит так: включаю аппарат, нажимаю "воспроизведение" - ничего не происходит. Нажимаю второй раз - загорелся светодиод, лента натянулать, проходит 5 сек и только тогда срабатывают электромагниты и начинается воспроизведение.
Далее если нажать на "стоп" и опять "воспроизведение" - срабатывает нормально. Но если нажать "реверсное воспроизведение" - опять с задержкой. Теперь "стоп" и "ревесное воспроизведение" - срабатывает нормально. Как только меняю направление воспроизведения - опять задержка.
