Ламповые усилители реальность и иллюзии

Очередной ляп крутого разработчика аппаратуры про фильтр пробку.

василичь, хватит всякий мусор из интернета тащить на наш форум!
То боролся с мифическими "аудиофилами", которых здесь нет, сейчас зачем-то фильтр-пробку притащил! Если где-то у кого-то какую-то ошибку нашёл, то не надо кричать об этом на весь белый свет. За собой смотри, а то, можно подумать, безгрешен - скоро нимб появится

mixing-mastering:

а может серия ТОТ попадалась в вашем волшебном шкафу?

Не, еще есть какие то дроссели и трансы на железе 20-50 вт с непонятной маркировкой типа 1ф4. И согласующие только МИТ - 4В.
Но в Минске ваши трансики продаются тут http://alfatron.by/catalog/transformatory-i-drosseli/transformato ... uyushchie/ правда для юрлиц и ЧПшников.

nsv:

МИТ - 4В

ну да, не совсем то, ферритовое импульсное колечко
а с альфатрона я и начинал поиски
если на митино, условно, трансик стоит единицу
но на альфатроне цена умножается на 20, только отстаньте
а живьем и нет ничего, один воздух
возможности покупки у меня любые ..и как физлицо, и как Ип и как юрлицо
и счета есть нужные везде
но толку пока не принесло
нужно искать в частных руках
где-то же лежат

Tomer:

nsv, трансформаторы ТАН-55 с первичкой 127/220В? Если да, то на выход хорошо подойдут; в любом случае - по прямому назначению в блок питания с выпрямителем по схеме удвоения

Угу, именно для силовых целей и присмотрел ТАН 55. А вот на наличие в этих трансах 127 вольтовой обмотки я не обратил внимание. Правда есть еще ТС 180 - 2 - 1шт. и ТС - 270 - 1шт.

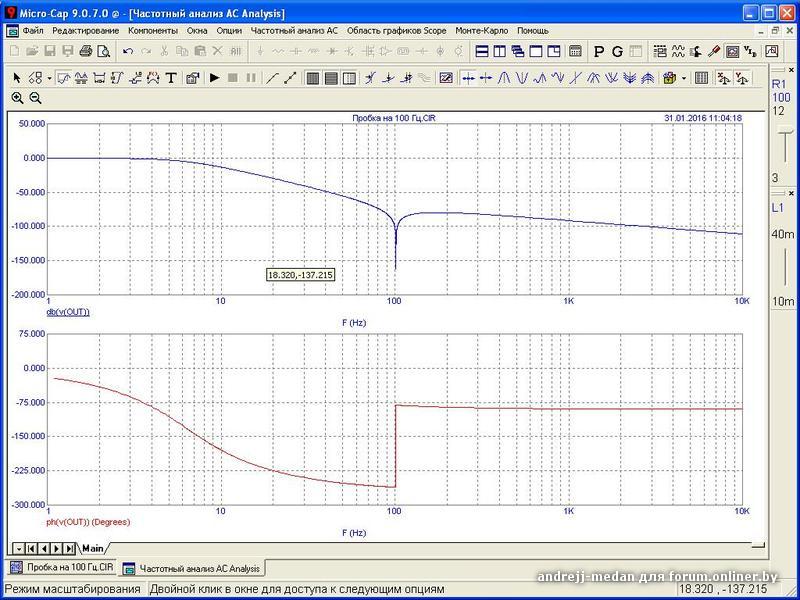

Андрей не показывает ПРОГА нормально эту пробку. Не работает она при П фильтре,с одной стороны должен кенотрон быть и только в Г образном фильтре применялась она всегда и у нас и за рубежом.

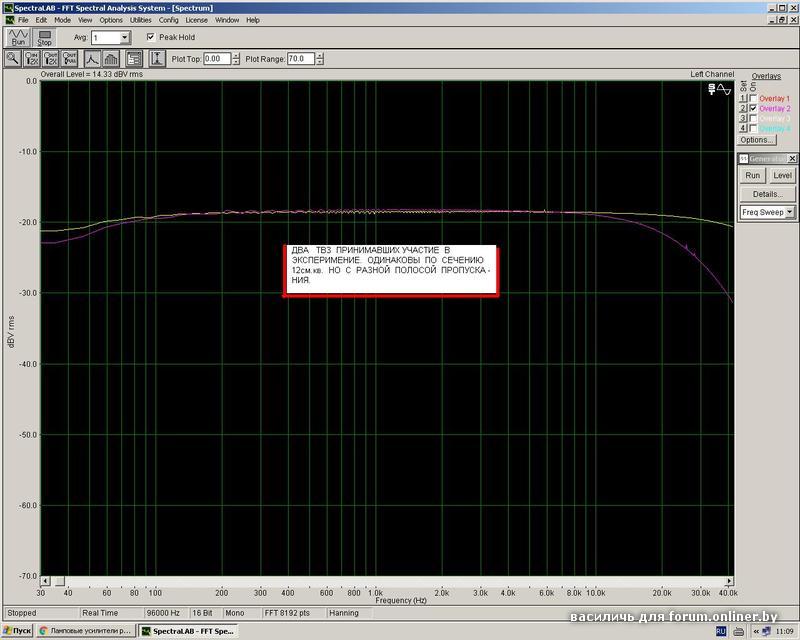

Теперь о полосе ТВЗ и нуна ли большая полоса пропускания УНЧ лампового? Конечно не нужна. И есть золотое число баланса

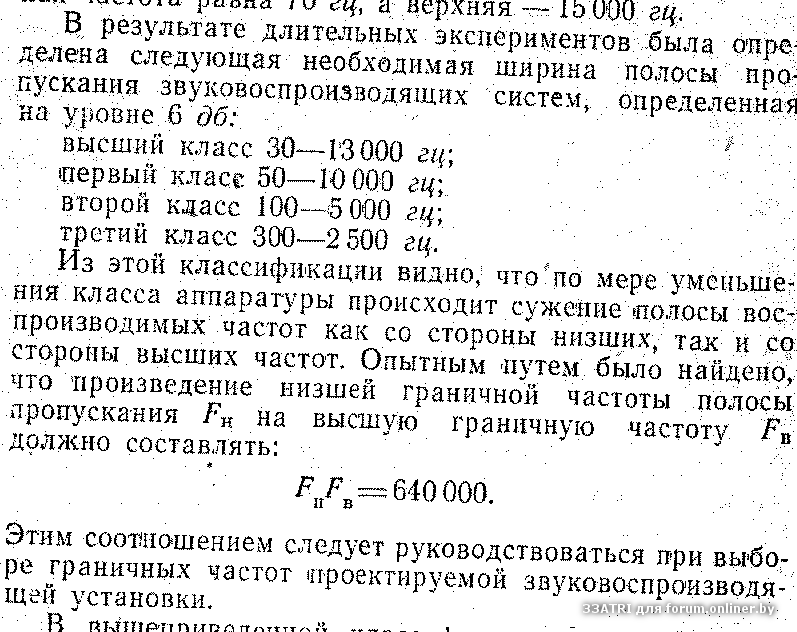

равное 550000-650000 произведение нжней частоты на верхнюю частоту. Это число и к динамикам и к акустике и к ТВЗ относится. Только при соблюдении этого числа,музыку можно слушать с удовольствием,не утомляясь. Мозг наш этот баланс воспринимает как кайф! Это всё описано в учебниках давно и нам преподавали на 1м курсе. Только вдруг все забыли это и попёрли вверх к 100кГц полосе , когда все носители музыки имеют полосу не более 20 кГц и выше нет ни чего. Нет ни гармоник НИ ЧЕГО НЕТ ! Так что усиливать там выше вы вдруг собрались? ИМД гармоники которые делает УНЧ плохой,дохлик однотактный? Да он их делает но их нужно обрезать ТВЗ с полосой до 20 кГц который фильтром является для ИМД составляющих.

.

30-13000Гц
и все?
нужно подписать петицию об ограничении всех устройств звуковых этим диапазоном!
а то надумали себе 20-20000Гц выпускать ящики...
а если серьезно
вместо массы этих пестрых картинок, засоряющих форум
любопытно было бы увидеть одну, на которой в одной системе координат
были бы изображены отклики на единичное воздействие(очень короткий импульс) двух черных ящиков:
- с полосой 30-13кГЦ
- с полосой 20-30кГц
все просто

василичь:

Только вдруг все забыли это и попёрли вверх к 100кГц полосе , когда все носители музыки имеют полосу не более 20 кГц и выше нет ни чего

Юра, ответь честно: - какой усилитель будет чище работать на частоте 15-20кГц: с полосой 20кГц, или 50кГц?
Юра, хорош пургу гнать, извини за жаргон, но это сплошная наглая, безграмотная самореклама. На вопрос можешь не отвечать.

василичь:

когда все носители музыки имеют полосу не более 20 кГц и выше нет ни чего. Нет ни гармоник НИ ЧЕГО НЕТ !

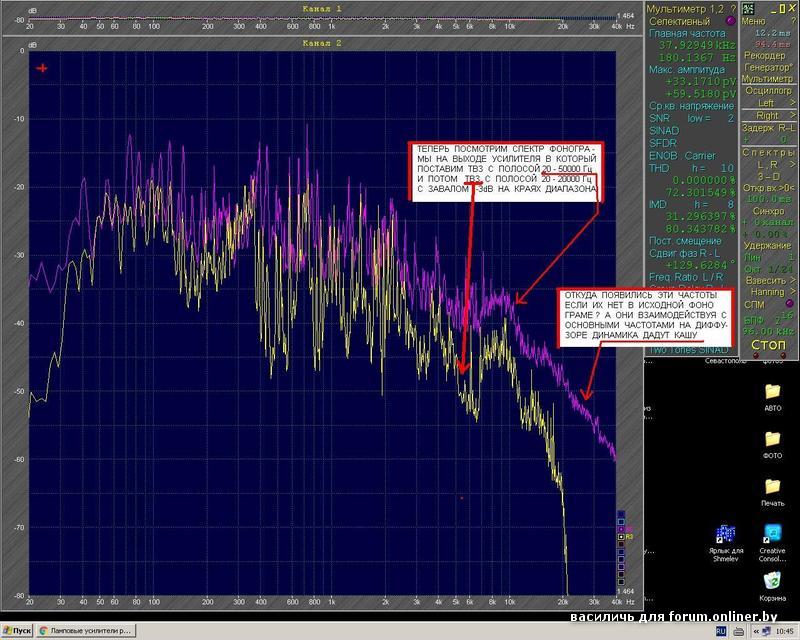

И тут же, на второй, твоей спектрограмме, всё тобой сказанное выше, сам и опровергаешь. Спектр простирается далее 40кГц. Ну как на тебя серьёзно реагировать? Этому, есть одно слов, объясняющее твоё тут поведение - Наглость!

василичь:

Я привёл ошибку размещённую на вашем форуме и не вам мне указывать что мне выкладывать. Следите за своими сообщениями и точностью своих выкладок. И ваш форум не весь белый свет ,как вы выразились. Это техническая ошибка и все кинуться вводить в резонанс 100Гц дросселя свои и ни чего не получится. Дай бог что б вы повысили свой уровень знаний и видели такие ошибки и разъясняли любителям , а не молчали в тряпочку!

василичь:

Андрей не показывает ПРОГА нормально эту пробку. Не работает она при П фильтре,с одной стороны должен кенотрон быть и только в Г образном фильтре применялась она всегда и у нас и за рубежом.

Не должен обязательно кенотрон быть ни у фильтра-пробки, ни у Г-образного фильтра! Точно так же они работают и с выпрямителем на кремниевых диодах! Стыдно этого не понимать, а ещё радиоинженер!
василичь, andrejj-medan, если подняли на форуме тему Г-образного фильтра, да ещё пишете, что о новичках думаете, то пишите основное: дроссель для Г-образного фильтра, помимо соответствующей величины индуктивности, должен быть рассчитан на допустимую переменную составляющую напряжения на обмотке не менее половины величины анодного напряжения. Для сравнения: у унифицированных дросселей серии Д от 2В до 35В (у популярного Д31-5-0,14 - 14В), у телевизионного Др-5-0,08 - 14В, Др-1,2-0,16 - 10,6В. К дросселям для фильтров-пробок требования ещё выше.
meandr 63, дроссель в 90У2 имеет межслойную изоляцию, не так ли?

На второй картинке Васильевича , выше 40 кГц простирается не спектр исходного сигнала , а продукт преобразования . И он сделает своё Г - дело в акустике .

mixing-mastering:

какие цифры дальше?
может быть очень полезный трансик

Надо смотреть, а то что под рукой 1ф4.702.018
