    * Хороший, качественный магнитофон необходим тем, кто давно и безуспешно ищет свой звук!
    * Магнитофон нужен тем, кто уже понял, что цифровому звуку всегда будет чего-то не хватать!

    Ремонтируем, восстанавливаем, делимся опытом, дорабатываем, советуемся.

    Данная тема про то, где можно порассуждать о будущем про эти ностальгические катушечные аппараты, рассказать, какие у нас они были, а так же про сегодняшний их ремонт, восстановление и обслуживание.
    Сколько радости они нам доставляли в свое время, бегая друг к другу записывая, меняя, давая послушать свои записи и т.д...
    Даже сейчас помню, как с благоговением я и со мной мои друзья в 80-х годах стояли возле прилавка магазина "Электроника" по ул. Я.Коласа, взирая на крутящийся и горящий лампочками катушечный аппарат высшего пилотажа "Электроника ТА1-003" того времени, с завистью наблюдая за невероятно важным продавцом, нажимающим на нем кнопки и переставляя катушки с магнитной лентой...
    Купить не могли - стоил дурных по тем меркам денег! И к папе с мамой не могли подойти с просьбой купить такой магнитофон, не позволяла зарплата... копили на машину, стенку, мягкий угол.
    Ограничивались аппаратами 2-го класса типа Комет, Маяков, Юпитеров...
    Это были далекие 80-е. :)
    Интересно вспомнить это все.
    Ну и, что касается меня, то я не хочу, чтобы это так просто было забыто нашим новым поколением - никогда им не понять и не прочувствовать всего того, что было у нас!
    Да и никогда не спутать звучание катушечного магнитофона с дешевой новодельной цифрой!

    Конечно, есть и дорогие ЦАП-ы, претендующие на лидерство... но это мертво! Мертво еще хотя-бы потому, что мы не получаем именно визуального эффекта в виде вращающихся катушек (бобин). Точно так, как и на живом концерте - посиди там весь концерт с закрытыми глазами... думаю, комментарии излишни.
    Прогресс не стоит на месте - создается с каждым годом более качественная современная радиоэлементная база, которую не могли применить при "эре катушечных аппаратов". Сейчас позволяет.
    Что касается меня, то я испытываю кайф от созерцания самого аппарата, а так-же огромное значение для меня имеет именно "Магия вращающихся бобин" :D !
    Ну и звук само собой :super: .

    Поэтому даём этим замечательным аппаратам новую жизнь и даже можно в другом, более современном решении!

    С уважением ко всем, Олег.

    Фото и видео красивых магнитофонов складываем сюда - https://forum.onliner.by/viewtopic.php?t=21014569

    В связи с ограниченными предложениями в Беларуси хороших магнитофонов, комплектующих, магнитной ленты, а также высококачественных записей, можно найти на форуме истинных ценителей аналогового звука - http://reeltoreel.3nx.ru/index.php

  • SErArthur Senior Member
    офлайн
    SErArthur Senior Member

    1694

    8 лет на сайте
    пользователь #2299070

    Профиль
    Написать сообщение

    1694
    # 10 декабря 2022 17:52

    По типовой схеме они все из "балтии". Весьма кстати влияет и ёмкость разделительного конденсатора. Посему "разморозить" советский индикатор иногда помогает его (разделительного конденсатора) удвоение ёмкости.

    Большое дерево громче падает.
  • aleksand_dudarev Senior Member
    офлайн
    aleksand_dudarev Senior Member

    2101

    10 лет на сайте
    пользователь #1779257

    Профиль
    Написать сообщение

    2101
    # 10 декабря 2022 17:59

    SErArthur, может выложишь как то видео как стрелки двигаются?- а то народ все как то не поймет что и наши индикаторы могут шустро работать и точно

  • Liv1 Senior Member
    офлайн
    Liv1 Senior Member

    7930

    10 лет на сайте
    пользователь #1728864

    Профиль
    Написать сообщение

    7930
    # 10 декабря 2022 18:19
    aleksand_dudarev:

    рамка стрелочника ПОКАЗЫВАЕТ значения постоянного НАПРЯЖЕНИЯ!!!! и измеряет постоянное напряжение!!! что вы в нее ток суете???

    Она показывает ток. Изначально все магнитоэлектрические головки - это микроамперметры, а вольтметры из них получаются с помощью добавочного сопротивления, которое играет роль преобразователя напряжения в ток.

    Остальное комментировать не хочется, ибо такая же чушь.

    КляйненЕнотен:

    Могу поменять на двусторонний стеклотекстолит такого же размера :D

    Платы готов отдать бесплатно, но тому, кому они действительно нужны (будут собраны, а не выкинуты в мусорку). Хотя желающих собирать эти УВ пока не видно. На форуме видел фото собранных, все работает, но очень уж там много лишнего.

    e-mail: wubblick@yahoo.com
  • aleksand_dudarev Senior Member
    офлайн
    aleksand_dudarev Senior Member

    2101

    10 лет на сайте
    пользователь #1779257

    Профиль
    Написать сообщение

    2101
    # 10 декабря 2022 18:29

    Liv1, вот только почему в стандартной схеме так хреново вяло работает...чушь- моргушки....
    без коментариев,,,, измеряйте дальше индуктивность рамки :lol:

  • siola Senior MemberАвтор темы
    офлайн
    siola Senior Member Автор темы

    10729

    14 лет на сайте
    пользователь #404386

    Профиль
    Написать сообщение

    10729
    # 10 декабря 2022 18:39

    У кого-нибудь есть головы от Маяк-001? Специфичные зараза...
    Спрашивают, где достать?

  • КляйненЕнотен Senior Member
    офлайн
    КляйненЕнотен Senior Member

    29617

    22 года на сайте
    пользователь #17650

    Профиль
    Написать сообщение

    29617
    # 10 декабря 2022 19:09
    aleksand_dudarev:

    , ну а зачем ВАМ такой диапазон???

    а Вам зачем эти знания зачем мне это? Что Вы будете делать с этой информацией? :lol: Я же не писал что он нужен МНЕ! :D

    определитесь, мы там, где победа или победа там, где мы!
  • siola Senior MemberАвтор темы
    офлайн
    siola Senior Member Автор темы

    10729

    14 лет на сайте
    пользователь #404386

    Профиль
    Написать сообщение

    10729
    # 10 декабря 2022 19:10 Редактировалось siola, 2 раз(а).

    Индикаторы, индикаторы... вот, на каких надо делать :D

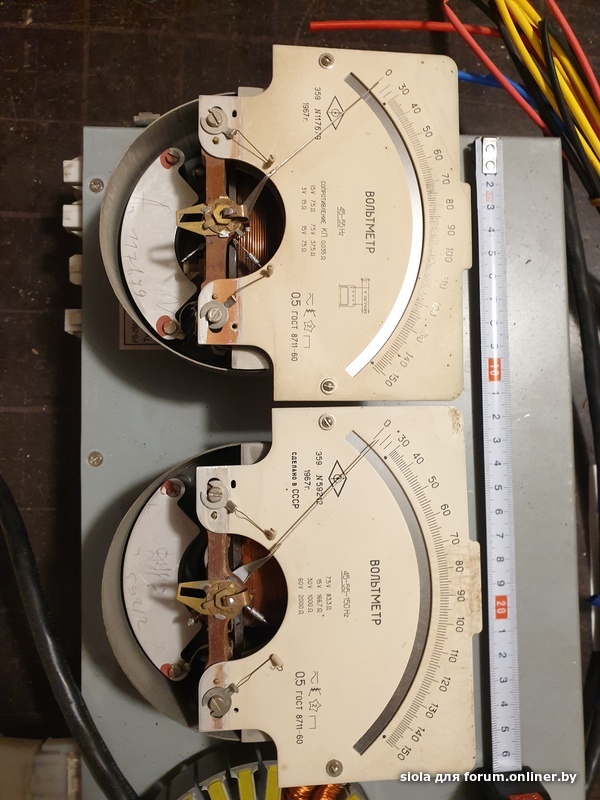

    Когда-то видел у одного в Москве из таких... Э59. Стоят в обрезанном Махлоборе 610-м. Сделал полностью зеркальные с надписями. Аппарат вертикалка, сконструировал.
    Ничо так всё это смотрится и инерционность у индикаторов хорошая... на пиках быстрые, а спадают приятно для глаз. Боковая доп. подсветка даёт отличную визуализацию стрелок, видно их хорошо.
    Здоровенные... рулетку положил рядом. Какие бобины, такие и дрыгалки... :lol: :super:

  • yasha212 Senior Member
    офлайн
    yasha212 Senior Member

    7095

    11 лет на сайте
    пользователь #1281085

    Профиль
    Написать сообщение

    7095
    # 10 декабря 2022 19:11
    aleksand_dudarev:

    Liv1, вот только почему в стандартной схеме так хреново вяло работает...чушь- моргушки....
    без коментариев,,,, измеряйте дальше индуктивность рамки :lol:

    Что то я упустил а где ваш супер стрелочные индикатор можно видео?

  • КляйненЕнотен Senior Member
    офлайн
    КляйненЕнотен Senior Member

    29617

    22 года на сайте
    пользователь #17650

    Профиль
    Написать сообщение

    29617
    # 10 декабря 2022 19:12
    Liv1:

    Хотя желающих собирать эти УВ пока не видно

    Так ссылку дай на схемы УВ.
    Лично я этой темой не интересвался, но в для своей Вильмы (одной из "множества";) мог бы собрать или Радиотехники 201-й

    определитесь, мы там, где победа или победа там, где мы!
  • yasha212 Senior Member
    офлайн
    yasha212 Senior Member

    7095

    11 лет на сайте
    пользователь #1281085

    Профиль
    Написать сообщение

    7095
    # 10 декабря 2022 19:14

    siola, обрезаны мехлабор 610?

  • КляйненЕнотен Senior Member
    офлайн
    КляйненЕнотен Senior Member

    29617

    22 года на сайте
    пользователь #17650

    Профиль
    Написать сообщение

    29617
    # 10 декабря 2022 19:18
    siola:

    Когда-то видел у одного в Москве из таких... Э59. Стоят в обрезанном Махлоборе 610-м. Сделал полностью зеркальные с надписями. Аппарат вертикалка, сконструировал.

    siola, ты в курсе, что те индикаторы, что на фото предназначены для ГОРИЗОНТАЛЬНОГО расположения?
    На счёт механизма подвеса, как он себя ведёт, я не в курсе, а вот балансировка центра тяжести..
    Кто ни будь из этой ветки пробовал своими руками улучшить балансировку стрелки у заводкой "цешки"..ну или у какого ни будь другого МИКРО(не милли) Амперметра? Я пробовал. Дану его нах, у меня грабли под ювелирку не заточены

    определитесь, мы там, где победа или победа там, где мы!
  • siola Senior MemberАвтор темы
    офлайн
    siola Senior Member Автор темы

    10729

    14 лет на сайте
    пользователь #404386

    Профиль
    Написать сообщение

    10729
    # 10 декабря 2022 19:20 Редактировалось siola, 3 раз(а).

    yasha212
    Да. Перепилил он там всё. Как конструктор... снизу ещё панель добавил с крутёлками, там и индикаторы эти.
    :D

    Добавлено спустя 7 минут 32 секунды

    КляйненЕнотен
    Сейчас подул на стрелки... в горизонтальном оба заедают, а вертикально нет. Хм...
    С чего взяли, что они только в горизонтальном должны работать?
    У меня есть старые вольтметры, тоже со здоровыми индикаторами... они вертикально стоят на приборах. :roll:
    Пофиг! Лишь-бы работали без заеданий.

  • yasha212 Senior Member
    офлайн
    yasha212 Senior Member

    7095

    11 лет на сайте
    пользователь #1281085

    Профиль
    Написать сообщение

    7095
    # 10 декабря 2022 19:30

    Зачем изобретать велосипед?
    полно стрелок для бытовухи их хватает заглаза.
    кому нужен точный прибор купит индикатор от Liv1, или сам сделает информацию он не скрывает как некоторые...

  • aleksand_dudarev Senior Member
    офлайн
    aleksand_dudarev Senior Member

    2101

    10 лет на сайте
    пользователь #1779257

    Профиль
    Написать сообщение

    2101
    # 10 декабря 2022 19:34

    КляйненЕнотен, возьмите любую советскую Цешку.... ну с размером стрелки как вам нравится и попробуйте зацепить на к157да1 с модифицированной схемой( как я написал ранее).... скорости Вам ХВАТИТ...
    надеюсь видели как стрелка быстро прилетает если не на том пределе измеряете...

    Добавлено спустя 3 минуты 2 секунды

    yasha212, согласен- стрелок использованных в быту- выбор есть....КляйненЕнотен, и кстати есть такой аппарат танберг тцд-3014... ну так вроде никто не плевался в сторону его индикаторов...( маленькие плохие и т д)

  • siola Senior MemberАвтор темы
    офлайн
    siola Senior Member Автор темы

    10729

    14 лет на сайте
    пользователь #404386

    Профиль
    Написать сообщение

    10729
    # 10 декабря 2022 19:38 Редактировалось siola, 3 раз(а).

    yasha212
    При чём тут велосипед? Каждый делает так, как ему нравится.
    Можно у Liv1 или в Китае закупить. Там полно разных - размеры, стрелочные, светодиодные и какие хочешь, хоть метровые столбы. Есть и сверх-точные... только нафиг?
    Мне лично, эти Э59 сейчас не нужны. Выковырял с приборов, когда подобной китайчатиной ещё не пахло... хотел куда-то вмастрячить.

  • aleksand_dudarev Senior Member
    офлайн
    aleksand_dudarev Senior Member

    2101

    10 лет на сайте
    пользователь #1779257

    Профиль
    Написать сообщение

    2101
    # 10 декабря 2022 19:59

    КляйненЕнотен, а вот еще.... чуть не забыл- у меня есть очень интересное устройство
    беринджер SNR-1000 классная вещь- шумодавка... у него ручки управления размечены в дБ.. и есть светиковый индикатор( для настройки порога... из 4 светодиодов минус 3 минус 10 минус 20 и минус 30 дБ....
    фотку в инете можете найти.... ну так на порогах минус 30 дБ ВЫ уже ничего не услышите...
    И ЧЕГО ЖЕ вы измерять и контролировать на уровнях минус 45 минус-35 дб будете :lol:

  • siola Senior MemberАвтор темы
    офлайн
    siola Senior Member Автор темы

    10729

    14 лет на сайте
    пользователь #404386

    Профиль
    Написать сообщение

    10729
    # 10 декабря 2022 19:59 Редактировалось siola, 4 раз(а).

    Liv1, обратите внимание, как работает задержка возврата пиков у светодиодных индикаторов. Например у Акай-747, если только там не подсели электролиты...
    Я-бы всё таки увеличил ёмкость на входе вашего индикатора. Всё-же слишком быстро спадают, возникает некоторое раздражение для глаз. По просмотру видео, этого хватило.

    Сейчас на меня налетят :lol: , однако сказал факт. Тут ничего страшного, "успокоить" индикатор не сложно. Добавится солидность их работы и они вышли короткие с толстыми сегментами. Такие надо удлинять, делать более длинную зелёную зону, но это уже не для замены штатного в Э-004... не влезут.

  • yasha212 Senior Member
    офлайн
    yasha212 Senior Member

    7095

    11 лет на сайте
    пользователь #1281085

    Профиль
    Написать сообщение

    7095
    # 10 декабря 2022 20:24

    siola, разберитесь в вопросе работы индикатора а потом пишите...

  • Dracon Senior Member
    офлайн
    Dracon Senior Member

    1937

    18 лет на сайте
    пользователь #119034

    Профиль
    Написать сообщение

    1937
    # 10 декабря 2022 20:45 Редактировалось Dracon, 2 раз(а).

    Вот слепил побыстрому компресор для расширения динамического диапазона индикатора. Двадцатидецибельный индикатор превращает в сорокадецибельный (или около того, пока отлаживался в симуляторе, наладка в железе покажет истинное значение). Делался под китайскую моргалку светодиодами. На фото на фоне видна схема. В магнитофоне применяться не будет, есть куда приспособить.
    andrejj-medan можно сказать и ради вас старался, удовлетворены?

  • pine Senior Member
    офлайн
    pine Senior Member

    1707

    19 лет на сайте
    пользователь #72153

    Профиль
    Написать сообщение

    1707
    # 10 декабря 2022 20:51
    aleksand_dudarev:

    1. имеется микросхема к157да1. назначение знают надеюсь все
    смотрим как сделан ее выход 12 нога(второй канал аналогичен)- это эмитерный повторитель с ограничительным резистором 1 ком. резистор ограничивает ток(чтоб не спалить транзистор) значит мы теперь нагружаем примерно на 470-1000 ом этот выход на землю и в паралель вешаем конденсатор.... примерно4,7-10 мкф... расчет постоянной времени RC цепи думаю можно найти онлайн в интернете....
    эта постоянная времени должна быть примерно равна или чуть больше времени интеграции стрелки(баллистика)
    2. так как нам нужно стрелочным индикатором измерять НАПРЯЖЕНИЕ - то мы подключаем головку через максимально возможное сопротивление (примерно 10 ком)- чтобы ток через головку был минимальным....

    А что здесь нового по сравнению с даташитом? R3/R4 меньше....

    two beer or not two beer
