Катушечные магнитофоны, их будущее... или цифра рулит?

andrejj-medan:

Ещё полезно разветвитель сделать, например подавать на вольтметр и спектроанализатор

так там вроде как раз два выхода именно для двух измерительных приборов. И на эти выходы подается сигналы левого, правого или обоих каналов сразу.
Кто-то совсем не внимательный, или не понял зачем это )))

aleksand_dudarev:

эта постоянная времени должна быть примерно равна или чуть больше времени интеграции стрелки(баллистика)

Такое даже комментировать не хочется.

aleksand_dudarev:

но как индикатор музыкального сигнала...

Расскажите это Dorrough, RTW, WBS, Beag и другим производителям студийного оборудования.

andrejj-medan:

Ещё полезно разветвитель сделать, например подавать на вольтметр и спектроанализатор.

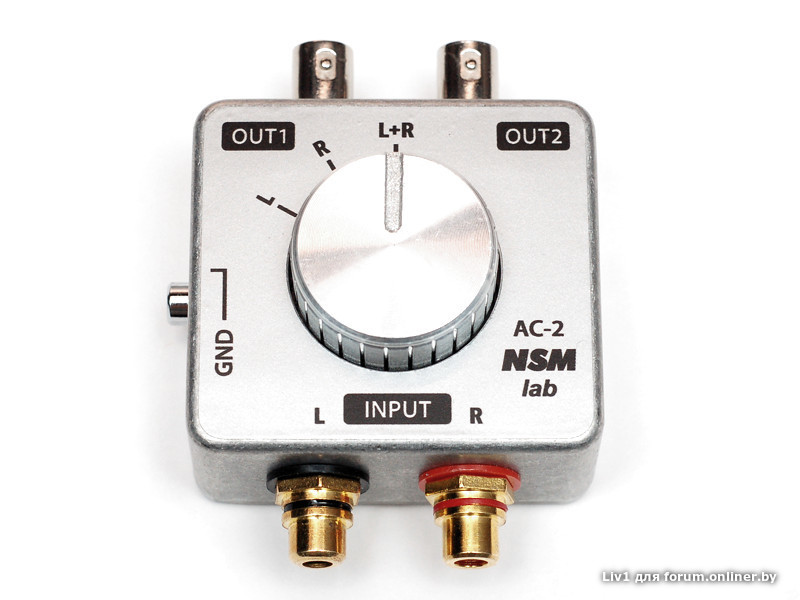

Так у меня и есть разветвитель. Два разъема BNC сзади соединены параллельно, это выход на осциллограф и вольтметр.

Dracon:

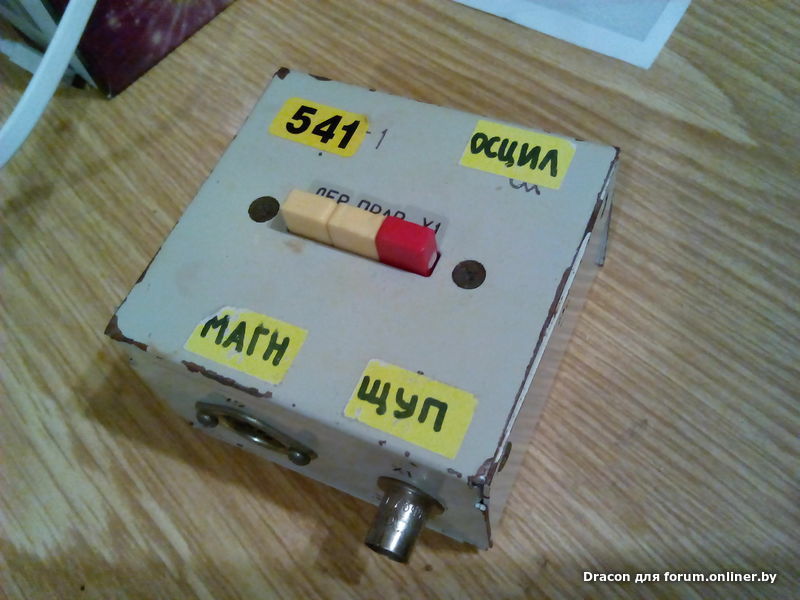

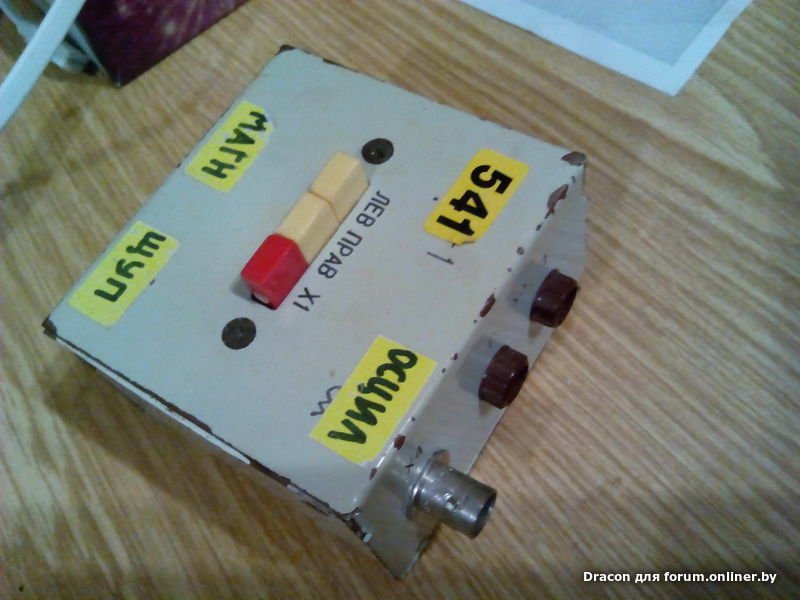

А нечто подобное и у меня есть, лет тридцать как. Очень удобно.

Dracon:

по входу индикатора добавить компресор (если нужно расширить динамический диапазон индикатора).

Компрессор - это все-таки инерционная штука со своими постоянными времени. Поэтому так делают очень редко. Обычно просто логарифмируют выходной сигнал детектора. Хотя есть примеры и с компрессором, например, DN119 от That с динамическим диапазоном 120 дБ:

andrejj-medan:

Liv1:

Так у меня и есть разветвитель. Два разъема BNC сзади соединены параллельно, это выход на осциллограф и вольтметр.

въехал, тупанул...

Добавлено спустя 2 минуты 37 секунд

Liv1:

Хотя есть примеры и с компрессором, например, DN119 от That с динамическим диапазоном 120 дБ:

скромнее надо быть с 120 дБ)))

Добавлено спустя 3 минуты 59 секунд

Dracon:

Ничего особо сложного нет

согласен, когда не особо в теме. А когда начинаешь плотней заниматься..., ну, Вы меня поняли)))
Вы, сами пробовали, реально с большой головкой-стрелкой индикатор делать. Если да, то скиньте пожалуйста сюда схемку. Именно свою. Очень любопытно.

Вы видимо невнимательно читали, я писал что стрелочные индикаторы обладают некоторой инерционностью и к ним крайне желателен пиковый индикатор, который этой инерционностью обладает в значительно меньшей степени (светодиод пикового индикатора своим морганием будет указывать что превышен пороговый уровень).И что вам даст схема? Номиналы схемы нужно подбирать под конкретный стрелочный индикатор и конкретное выходное сопротивления вашего источника сигнала. Меня почти полностью устраивает родной индикатор Э-004. Тратить время на то чтоб кому то что то доказывать нет ни времени ни желания. Повторюсь, все уже изобретено уже до нас. Смотрите готовые схемы промышленных магнитофонов и подстраивайте их под свои хотелки.

Liv1:

andrejj-medan:

А когда начинаешь плотней заниматься...

Да, есть такое дело.

А в чем собственно говоря проблема?

Liv1:

Dracon:

по входу индикатора добавить компресор (если нужно расширить динамический диапазон индикатора).

Компрессор - это все-таки инерционная штука со своими постоянными времени. Поэтому так делают очень редко. Обычно просто логарифмируют выходной сигнал детектора. Хотя есть примеры и с компрессором, например, DN119 от That с динамическим диапазоном 120 дБ:

Ваша схема, как мне кажется, несколько сложна для нашего простого случая. Можно попробовать использовать операционный усилитель в цепи отрицательной связи которого два диода включенных встречно-паралельно, ну и два резистора там же (использовать, так сказать, нелинейность характеристики диодов). Но это так на вскидку. Ну или поискать готовую схему (бала такая книжка автора Горошкова, не помню как называется, может там что есть), в самодельных цветомузыках прошлого века часто использовали несложные компресоры.

andrejj-medan:

Dracon:

А в чем собственно говоря проблема?

проблема в том, что вы не в теме. и стараетесь ,то что не получается, исправлять доп светодиодами. Тогда зачем стрелки, шоб они болтались как ... в проруби.. ?

Показывать среднюю температуру по больнице. Шутка, показывать средний уровень, что и делают все стрелочники вне зависимости от размера (стрелка имеет некоторую массу, и дергаться как вам хочется по этой причине не желает)

Dracon:

(стрелка имеет некоторую массу, и дергаться как вам хочется по этой причине не желает)

ну, спасибо и на этом, что просветили.

Liv1:

Проблема в том, что для измерителя уровня нужны специальные стрелочные приборы.

да, это так, но я так и не понял, в чём фишка относительно быстрой динамики. Внешне, вроде всё одинаково. Может рамка является коротко замкнутым витком? Демпфирует. Искал в литературе, но не нашёл.

Dracon:

Я дал желающим направление

Оооо, здесь я очень большой мастер! Даже не начинайте А вот со стрелкам, у меня сложнее
Ладно, уже скучно.

andrejj-medan:

Liv1:

Проблема в том, что для измерителя уровня нужны специальные стрелочные приборы.

да, это так, но я так и не понял, в чём фишка относительно быстрой динамики. Внешне, вроде всё одинаково. Может рамка является коротко замкнутым витком? Демпфирует. Искал в литературе, но не нашёл.

Добавлено спустя 2 минуты 3 секунды

Dracon:

Я дал желающим направление

Оооо, здесь я очень большой мастер! Даже не начинайте А вот со стрелкам, у меня сложнее

Опять вставлю свои пять копеек, там присуствует не только механическая инерционность, а возможно и электрическая. Катушка рамки обладает некоторой индуктивностью и немалой, а как известно всякая индуктивность сопротивляется изменению тока. Думаю как то задействована обратная связь. Или выходное сопротивление операционника, нагрузкой которого является индикаторная головка, весьма мало. Не удивлюсь что отрезают НЧ (самый низ) ФВЧ. Ну это так предположения.
