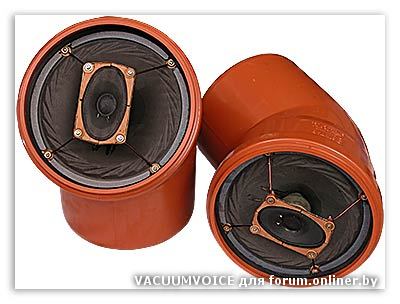

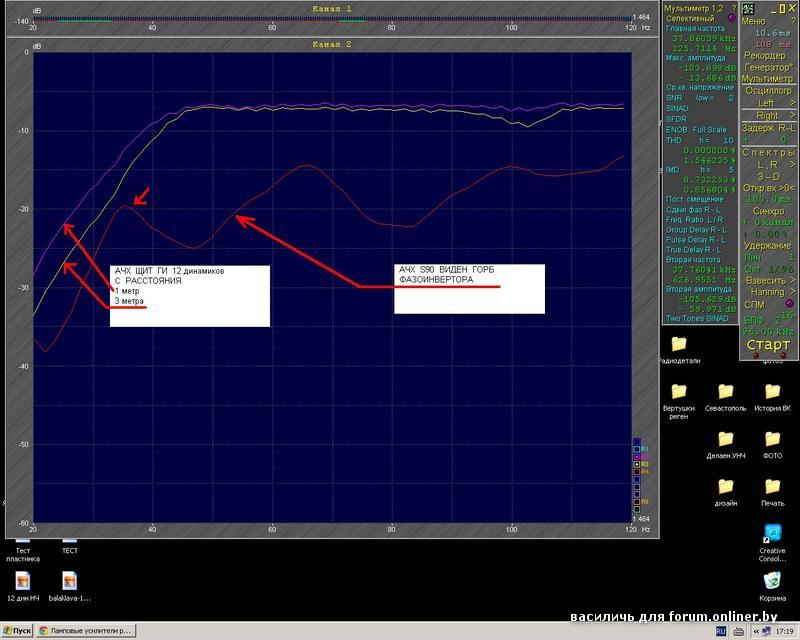

Я их расставил в порядке предпочтений. Последний динамик обладает самым узким диапазоном частот и наибольшей неравномерностью АЧХ, зато у него единственного литой алюминиевый диффузородержатель, который не требует жёстких мер по его демпфированию как у первых двух динамиков.

У первого динамика наиболее широкая полоса воспроизводимых частот и наименьшая неравномерность АЧХ. Ещё и размер в полтора раза меньше, чем у двух последних.

Доработка динамиков (от Горыныча)

Перед установкой в акустические системы любых динамиков (отечественных и импортных) в ряде случаев требуется предварительная доработка. Это касается не только широкополосных, но и низко- и среднечастотных динамиков. Дело в том, что кроме основной резонансной частоты динамические излучатели имеют ещё кучу механических резонансов корпуса диффузородержателя, эти резонансы часто перемножаются с воспроизводимым сигналом, что приводит к появлению сложных интермодуляционных искажений. Для возбуждения паразитных резонансов музыкальный сигнал с широким спектром подходит как нельзя лучше.

Ослабить паразитные механические резонансы динамика - первая задача после покупки. Не все (практически никто) не обращает на это внимания и ставят динамики в корпус прям так без <одежды>.

Борьба с резонансами ведется по двум направлении: демпфирование корпуса, <амортизация>.

На идею о демпфировании меня натолкнули фотографии профессиональных широкополосных динамиков в обрезиненных корпусах.

При проведении любых мероприятий важно знать в правильную или неправильную сторону мы движемся. Для контроля я использовал старый простой дедовский способ, вполне себя оправдывающий: в левую руку берётся динамик за самый магнит или кладется магнитом вниз на мягкую поверхность, а правой рукой шлёпается увесистым предметом (типа рукоятка отвёртки) по уплотнительному кольцу, которое есть на любом динамике с наружной или внутренней стороны. В тихом помещении, прислушавшись, можно услышать низкий тон основного резонанса и колокольный звон диффузородержателя. Вот с этим звоном и надо бороться. Диффузородержатель можно условно представить в виде двух колец соединенных между собой стойками. Стойки и кольца образуют окна (три или четыре). Наибольшее излучение образуют кромки дисков и окон. Кроме колокольного звона можно иногда услышать дребезг. Это самая неприятная вещь, которая говорит о браке сборки. Дребезжат обычно не доклеенные диффузоры (10ГД-36 почти все) иногда стык магнитной системы и диффузородержателя.

Вот теперь можно по порядку доводки:

Тщательный осмотор диффузора, с легким ковырянием маленькой отверточкой подозрительных мест, на предмет отыскания непроклеев, ссадин, разрывов. При обнаружении таковых надо устранить недостаток 88 клеем или моментом, или БФ-6. Может, где надо будет и заплатку поставить из мягкой бумаги или ткани.
Сразу обильно промазываю клеем <Момент> стык магнитной системы и корпуса, в независимости дребезжит или нет. Чтобы магнитная система не крошилась обмазываю её клеем БФ-2 или БФ-6.
После первых двух пунктов оставляю динамики сохнуть на сутки, не меньше.
Собственные резонансы диффузородержателей значительно ослабляются если приклеить по радиусам дисков и периметрам окон резиновые жгуты круглой или полукруглой формы. Эти жгуты я получаю, извините за выражение, из уплотнительных сантехнических колец с диаметром сечения 5...6 мм. Также использую кусочки резины от старых автомобильных покрышек. Наибольший эффект имеет демпфирование большего <кольца>. Я обклеиваю его с внутренней и внешней стороны резиновыми жгутами. Эти жгуты должны плотно прилегать к механическому основанию. Для приклеивания хорош клей <Момент> или 88. Последний держит крепче, но сохнет ...... знает сколько. Жгут с внешней стороны теперь будет выполнять функцию уплотнительного кольца, в этом ни чего страшного нет.
Оставшиеся пустые места на металлическом корпусе заклеиваются резиновыми кусочками различной формы. Недавно мне подкинули идею, обматывать стойки льняной изолентой, надо будет попробовать.
После этих процедур и высыхания клея можно приступить к последнему этапу <амортизации>. Я считаю это немаловажным. Смена давления воздуха во время работы акустических систем воздействует на даффузородержатель и магнитную систему как удат, возбуждающий паразитные резонансы. Этот удар тоже можно ослабить, но сначала надо решить для себя вопрос: делать или не делать магнитное экранирование железным кожухом. <Амортизация> заключается в оклеивании корпуса диффузородержателя и магнитной системы ватином. Я вырезаю небольшие полоски этого замечательного материала, скатываю валиками и приклеиваю на Клей ПВА или <Бустилат>, причем клей наносится солидным слоем только на поверхность корпуса, а не на ватин. Результат можно считать удовлетворительным, если при простукивании по магнитной системе увесистым предметом, типа молоточек (не кувалдочка), ни чего не слышно.
Ушки под крепёжные шурупы или винты надо оставить свободными от ваты, чтобы к ним можно было приклеить круглые резиновые прокладки толщиной 5...7 мм, сквозь которые пойдут крепёжные шурупы. Очень важно не допускать непосредственного контакта головки шурупа с корпусом динамика, а также крепёжных ушек динамика с декой корпуса.

Из материалов конференции Hi-Fi"Music;
Автор Горыныч <kabizdoh@hotmail.com>.
Прислали Igor Lawrow <ppp4063@sibnet.ru> и
Константин <kostja_@chat.ru> ака 2:5020/1829.2

Разработана и неоднократно осуществлена МАHАКОВЫМ А.И.
Повторена с успехом мной. (И.М.Б.)

Попробую описать.
Измеряем частоту резонанса. Записываем. Перво-наперво отклеиваем пылезащитные колпаки. Растворителем, спиртом, ацетоном, 646 или бензином, аккуратно, чтобы внутрь не протек, смачивать периметр колпака. Hемного подождать (5-10 минут) и опять смочить. Через 5-10 минут попробовать отлепить колпак. Если крепко держится, то опять смачивать. Должен практически без усилий отлететь. Я смачивал из шприца с металлической иголкой.
Далее берем кисточку акварельную и водой смачиваем гофр диффузора. Вот тут сложно объяснить, сколько лить воды. Я смачивал сначала выпуклости гофра, а потом впадины.
Пока мочишь выпуклости, вода скатывается во впадины. Воду надо сразу же размазывать кисточкой по впадине, чтобы не собиралась в одном месте.
Переворачиваем динамик и смачиваем с другой стороны. Потом ждем минут пять - десять. За это время бумага на гофре пропитается и поверхность ее несколько подсохнет. Я не указываю с какой стороны начинать, с какой больше понравится. Смачиваем снова.
С обеих сторон, только со стороны магнита смачиваем еще 1 см от гофра в сторону магнита. Подвешиваем динамик за крепежные отверстия магнитом вверх, так, чтобы от динамика до пола, либо любой горизонтальной поверхности было не менее 40-50 см. Подаем на динамик 20 Гц через усилитель. Ручку усилителя выворачиваем так, чтобы диффузор чуть "бился" о диффузородержатель, потом немного убавляем, получаем максимальную амплитуду колебаний диффузора. Через 10 минут отключаем усилитель и осматриваем поверхность гофра с обеих сторон. Если нет помятостей, то включаем снова и оставляем на 30 минут. Снова отключаем усилитель.
Осматриваем гофр. Если появились места с помятостями, то при промочке следующей эти места надо выровнять и мочить их поменьше. Повторить промочку-просушку три раза, при этом "гонять" динамик до полного высыхания гофра. При второй и третьей сушке усилитель сразу выводим на максимальную амплитуду и сушим до полного высыхания.
После каждой такой сушки измеряем частоту резонанса. Частоту тренировки можно снизить до 17 Гц. После третьего раза частота резонанса может снизиться до 35-38 Гц.
Далее берем теннисный шарик и отрезаем от него сегмент (примерно треть шарика), словом такой чтобы он максимально глубоко вошел в горловину конуса но не провалился совсем. Резать шарик лучше лезвием бритвы "Hева", только поперек лезвия надо провести несколько раз алмазным надфилем. Получится минипилка. Изнутри сегмент несколько утончить наждачной шкуркой, а с выпуклой стороны закрасить чёрным спиртовым маркером, Сушим. Вклеиваем в конуса нитроклеем или БФ.(Для 4А28 )
Вместо теннисного шарика для 4А-32 нужно вырезать сегмент из старого откленного колпачка, предварительно несколько раз промазав его нитролаком (лак для ногтей). Все вроде?
Hу а все телодвижения с оклейкой войлоком, герметиком или резиной, покрытием антишумовай мастикой металлических штампованых диффузородержателей описаны многократно.
Магниты (феррит-бариевые)можно просто покрыть клеем БФ, чтобы не крошились, а можно изолентой обмотать.

Манаков Анатолий:
Если гофр диффузора 4А-32 пропитан, я делал тренировку, промачивая бензином для зажигалок и растворителем 646, в обоих случаях - положительный результат.
Hужно заметить, что бумажные гофры не всех типов динамиков поддаются тренировке.
Мне не удалось снизить резонансную частоту ГГ 6ГД-1РРЗ и РАХ 30-М ф-мы PIONEER.
