VACUUMVOICE:диэлектрик-бумага
Нет, диэлектрик там оксидный слой на одной из лент.
VACUUMVOICE:.Одна толстая тёмно серая.а другая немного тоньше блестючая
Серая, с оксидом- анод, "блестючая"+электролит-катод. Бумажка-носитель электролита...?
-
# 30 мая 2015 14:04 Редактировалось Неизвестный кот, 1 раз.
-
# 30 мая 2015 14:07
VACUUMVOICE, за пару месяцев флуда, единственный интересный для меня пост.
спасибо. -
# 30 мая 2015 14:27
Подскажите , лампа Г - 811 заслуживает внимания или нет , информации очень мало .
Судьба -- это путь от рождения до смерти. 8-029-503-00-15 Молодечно . Валерий . -
Senior MemberофлайнSenior Member
4438
16 лет на сайте
пользователь #1805864438# 30 мая 2015 14:50ev2fj:
Подскажите , лампа Г - 811 заслуживает внимания или нет , информации очень мало .
Заслуживает.+20-22 вольта на упр.сетку,380-450 в на анод.Ra 7-8 ком. Ватт 12 в однотакте.Вот только раскачка через межкаскадный транс(лампешка правая,упр.сетка много кушает.
)8-029-244-90-62. Звоните,всегда помогу. -
# 30 мая 2015 15:07 Редактировалось Неизвестный кот, 1 раз.
VACUUMVOICE:
..И уверен...чисто технически (параметры) ..камень разбивает лампу....в натуреапреори.....
уже как-то и поднадоела темка - "что лучше"
лампа - это как первый харлей 1904г
ездить непрактично, но денег много стоит, и дыхание спирает от почтения к конструкции
хочешь - езди, хочешь - в музей, хош - доказывай всему миру, что "тогда лучше делали" - и он точно лучше минского или ИЖа -
# 30 мая 2015 15:08
meandr 63:
ev2fj:
Подскажите , лампа Г - 811 заслуживает внимания или нет , информации очень мало .
Заслуживает.+20-22 вольта на упр.сетку,380-450 в на анод.Ra 7-8 ком. Ватт 12 в однотакте.Вот только раскачка через межкаскадный транс(лампешка правая,упр.сетка много кушает.
)Спасибо большое . Купил 5 штук в прошлую субботу по 60000 руб , cегодня ещё предлагали , но забыл спросить о ней на форуме , поэтому воздержался .
Судьба -- это путь от рождения до смерти. 8-029-503-00-15 Молодечно . Валерий . -
# 30 мая 2015 15:09
хотя даже убогий по сути минскач обставит этого харлея в первых 5 сек старта (это я про параметры)
-
Neophyte PosterофлайнNeophyte Poster
17
10 лет на сайте
пользователь #165728017# 30 мая 2015 16:50Добрый день всем!
Хочу поделиться проектом законченным год назад по почти полной переделке усилителя Cayin A-50T.

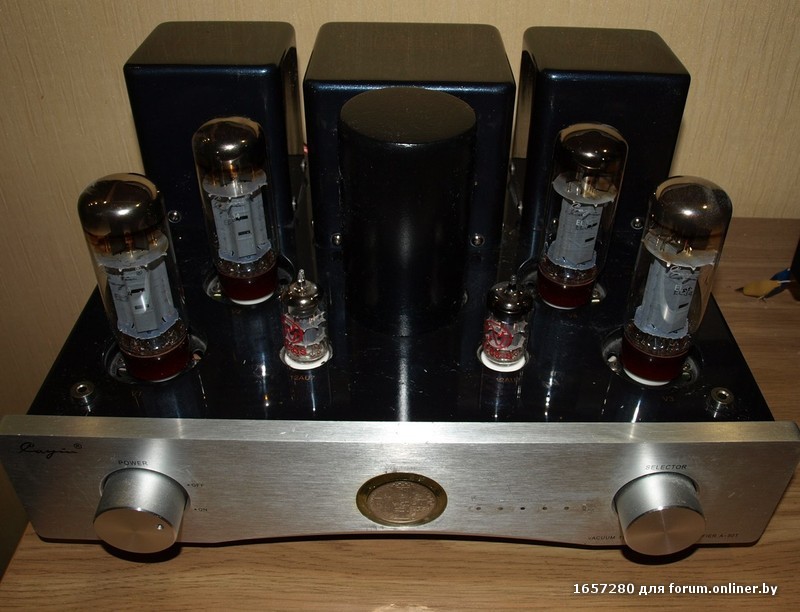

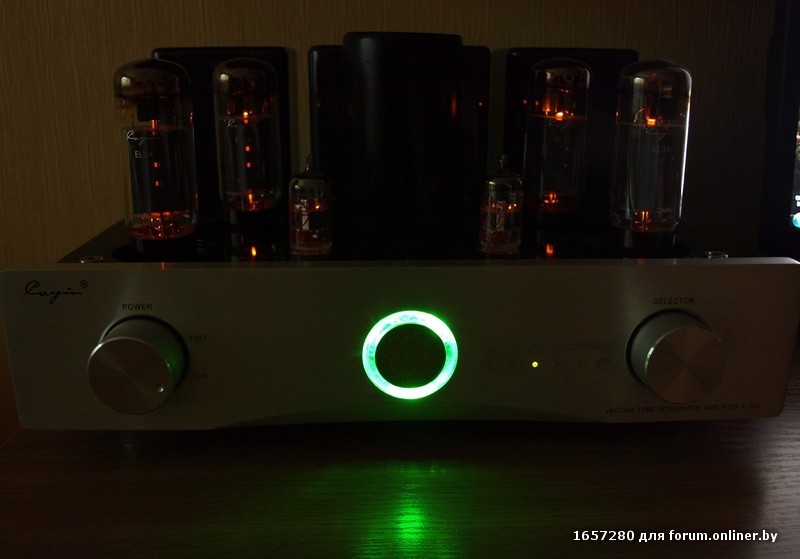

Для начала выкладываю фотографии внешнего вида
А все началось с замены, а потом и удаления входного конденсатора.
Nik -
# 30 мая 2015 18:49
VACUUMVOICE:
....И уверен...чисто технически (параметры) ..камень разбивает лампу....в натуреапреори.....
Возьми и просто измеряй. Но всегда нужно брать одинаковые усилители , а не 2х50ватт транзисторный и 2х3 ватта ламповый. Максимальная мощность измеряется при 10% КНИ. Смотрим хвост гармоник при максимальной мощности у того и другого УНЧ. Потом смотрим хвост гармоник при средней мощности у обеих УНЧ и в том и другом случае выигрывает ламповый. А побив транзисторный УНЧ по КНИ и ИМД , все другие параметры уже не имеют значения,так как главные для ушей и мозга КНИ с ИМД (хвост гармоник и как резко УНЧ входит в ограничение)
Транзисторный и мелкосхемный дешевле гораздо в производстве,вот поэтому и делаются промышленно только транзисторные для населения.

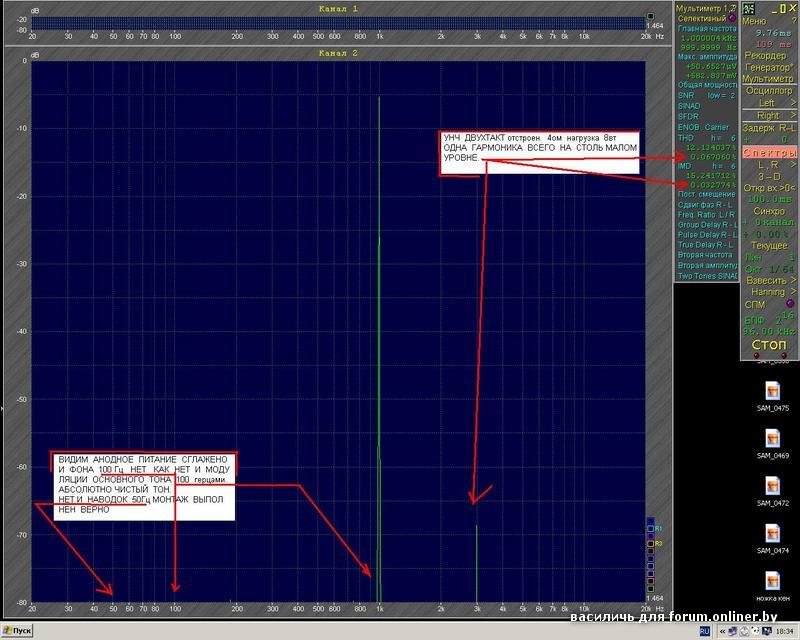

Вот измерения простеньких УНЧ. Денон 2х150 ватт и ламповые 25ватт и 14 ватт максимальной мощности.
-
# 30 мая 2015 19:13
ну прям таки от этих иголок на графике Джимми Хендрикс перестанет звучать
или нужно тон сидеть и слушать?
Один мой знакомый прикупил K-L OBD адаптер для авто...
теперь все его поездки начинаются и заканчиваются с чтения OBD-ошибок автомобиля....
скоро и ездить ,наверное - некогда будет, будет мерять только -
# 30 мая 2015 19:34
JENIK, мне картинки василича кажутся сказочными.
Насчет усилителей ничего конкретного не скажу, но выкладываемые им графики АЧХ АС и динамиков шило чистейшее. ( в первом случае полоса по ВЧ и равномерность стала в разы лучше в сравнении с заводскими параметрами, во втором случае неравномерность в 20Дб!!! дает звучание лучше чем всякие там кланги.) -
# 30 мая 2015 19:59
seeman:
JENIK, мне картинки василича кажутся сказочными.
Насчет усилителей ничего конкретного не скажу, но выкладываемые им графики АЧХ АС и динамиков шило чистейшее. ( в первом случае полоса по ВЧ и равномерность стала в разы лучше в сравнении с заводскими параметрами, во втором случае неравномерность в 20Дб!!! дает звучание лучше чем всякие там кланги.)признайтесь просто, что вы ни черта не смыслите в старых телевизионных деталях...а то началось..кланги-шманги..
чем дроссель ржавей - тем иголок на графике меньше, и все тут!
-
Senior MemberофлайнSenior Member
16927
17 лет на сайте
пользователь #14830416927# 30 мая 2015 20:11 Редактировалось larion, 3 раз(а).василичь, вот тема,добро пожаловать http://forum.onliner.by/viewtopic.php?t=5553999&p=79793776#p79793776 .Там и расскажите,где такие транзисторные УНЧи берете с КНИ под процент при 10 процентах мощности
...Ну и все остальное можем обсудить-измерять мы умеем
...
Добавлено спустя 28 минут 50 секундОй,ща только увидел-двухтакт с одной 3-й гармоникой -восхитительно
.А хде опять полка?И что там с глубиной ОС?Ну и давайте уже КНИ 20кгц и переходную х-ку -прямоугольник 10кгц на емкостную нагрузку-мы хоть степень лукавства оценим.Мене начинает казацца,шо дистанционные измерения,это тоже самое,што и дистанционное прослушивание ...П.С.И еще,Вы так много говорите об ИМД,но их измеряют двухчастотным методом проясните пож-та,каким образом происходит в данном случае измерение на однотональном сигнале?Есть подозрение,что цифры на Вашем приборе это не ИМД,а спортлото ...Собрать стадо из баранов легко — трудно собрать стадо из кошек. (С.Капица) -
Neophyte PosterофлайнNeophyte Poster
17
10 лет на сайте
пользователь #165728017# 30 мая 2015 20:55Продолжение темы Cayin A-50T

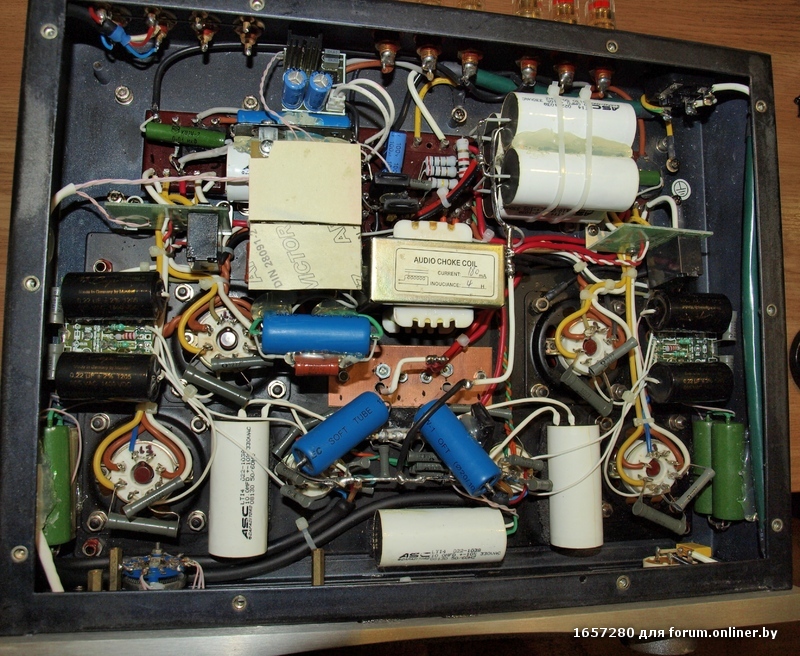

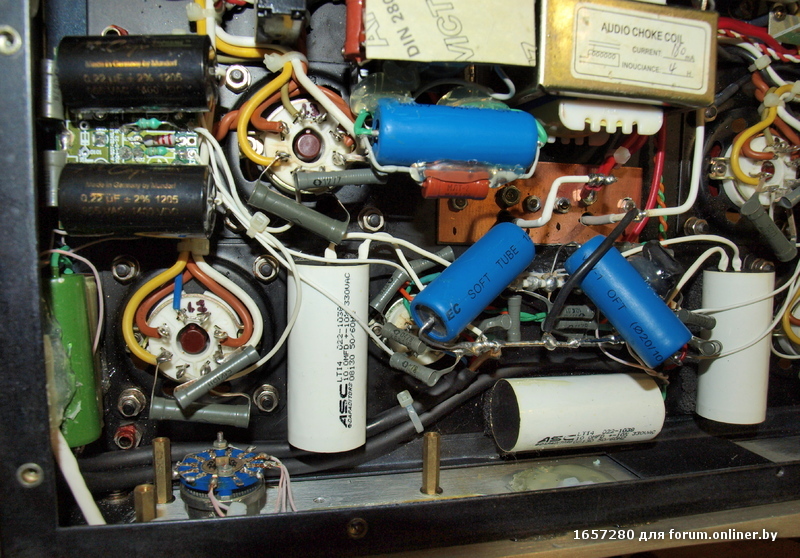

Выкладываю две фотографии внутреннего монтажа усилителя(фото с интернета), кстати сделан в Китае.
Когда первый раз открыл заднюю крышку было приятно за китайских товарищей, монтаж выполнен качественно и профессионально, чего не скажешь о самой схеме, но об этом дальше.Добавлено спустя 22 секунды
Добавлено спустя 3 минуты 32 секундыВозле регулятора громкости(с двигателем, работает от ДУ) отсутствуют два входных конденсатора левого и правого каналов, у меня они были, но в итоге сам выпаял после прослушки.

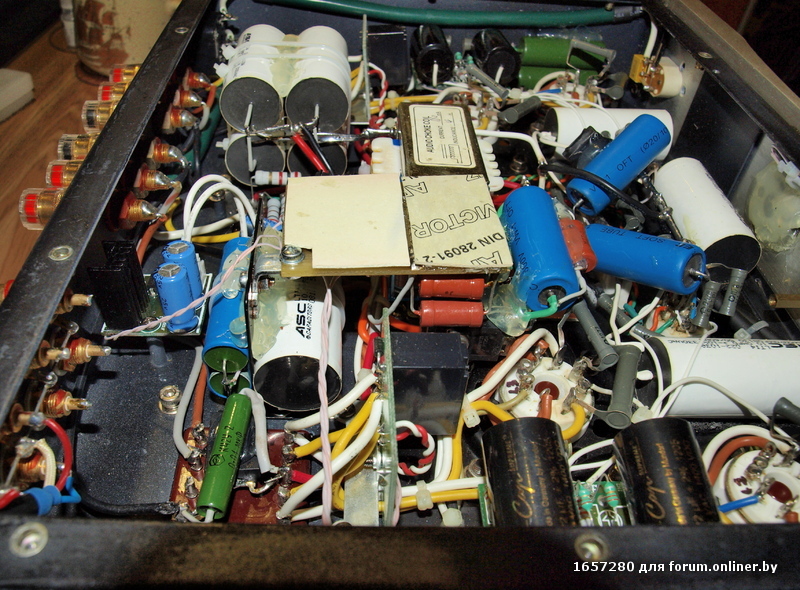

Добавлено спустя 3 минуты 59 секундВот внутренний вид усилителя после полной переделки
Nik -
Senior MemberофлайнSenior Member
16927
17 лет на сайте
пользователь #14830416927# 30 мая 2015 21:261657280, если ТВЗ меняли,о них расскажите-это главная деталь,тем более Вы говорите о полной переделке,а все остальное это так-танцы с бубном.Не,оно конечно привести в порядок надо,но китайские моточные,да еще в составе готового изделия
.Собрать стадо из баранов легко — трудно собрать стадо из кошек. (С.Капица) -
Senior MemberофлайнSenior Member
1707
19 лет на сайте
пользователь #721531707# 30 мая 2015 21:46 Редактировалось pine, 2 раз(а).Нормальная такая переделка -вместо 4-х входов -1 (или 2?). А что вместо моторизованного Альпса? Кстати релюшки на селекторе довольно не плохие -с золочёными контактами.
two beer or not two beer -
# 30 мая 2015 21:58 Редактировалось Неизвестный кот, 1 раз.
Василичь смешной, аж до жалости. Если основная гармоника 0дБ, а третья -60дБ. То, василичь, -60 по сравнению с вашим кривым нулём, меньше в тышчу раз. Логарифмы итти иху мать.
И если бы ваш кетайский спектрограф был нормальным, то 0,775/1000 и получите 0,775 мимимилливольта. Шо, соббссна и для того, что бы микрофон подключить к динамику напрямую, маловато.василичь. ты мой герой.
-
-
Senior MemberофлайнSenior Member
12390
12 лет на сайте
пользователь #111337712390# 30 мая 2015 23:50КНИ не является основопологающим аргументом в усилительной технике.... Разницу в 0,00001 и 0,1 не удасться услышать органом слуха.
-
# 31 мая 2015 01:17
Добрый_Дедушка:
КНИ не является основопологающим аргументом в усилительной технике.... Разницу в 0,00001 и 0,1 не удасться услышать органом слуха.
услышать реально - это врядли, но глаз радует...
а как достичь такого же уровня на лампе? Анриал.
Тут лампа проиграла полностью. Нужно пробовать другие критерии.
