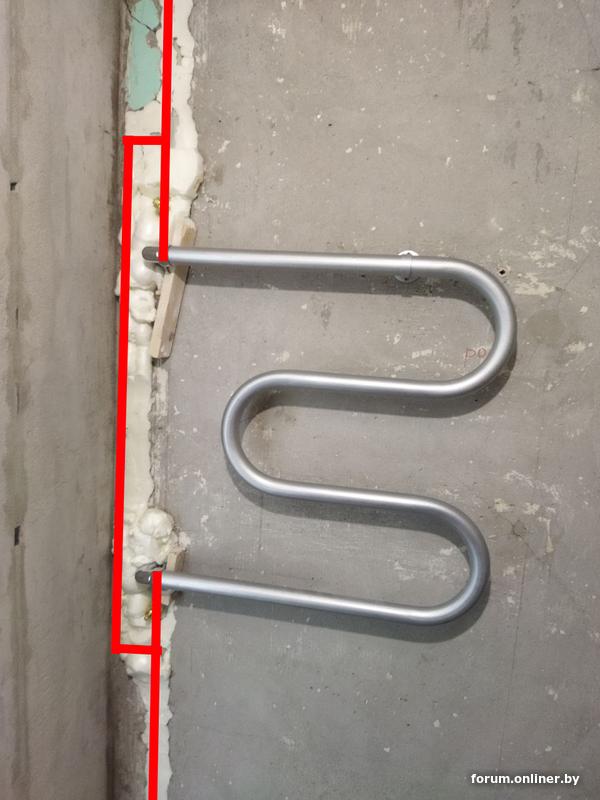

Добрый день. Хотел спросить - будет ли корректно работать такая схема подключения полотенцесушителя с нестандартно смешенным байпасом? Красной линией показана схема разводки труб. Многоэтажный дом (панельный).

6PEJHEB, а если направление горячей воды по стояку снизу вверх разве вода не будет уходить просто вверх по байпасу (на верхней перемычке не будет идти вниз) а на полотенцесушителе встречать гравитационное сопростивление холодной (остывшей) воды на нижней перемычке?

logicface, не будет. Во первых тут Мка а не лесенка. Во вторых помимо естественной циркуляции есть ещё скоростной напор от насоса циркуляции. Ну и конструкция нарисована верная, часть потока будет залетать в полотенчик. Так что в таком случае что снизу вверх, что сверху вниз все будет работать
