Ламповые усилители реальность и иллюзии

war3mail:

Гудит он не из-за накальной обмотки.

Нет,конечно,и запас там по габариту большой с учетом потребностей схемы.Почему-то зудит именно при двухполупериодном выпрямлении со ср. точкой,хотя все абсолютно симметрично Сделал мост и всё-тишина.Ну именно в этом экземпляре.Включил всю первичку полностью,а не ту её часть,что в 220 (зудел не из-за этого,оно лишь немного на то влияет).В таком включении ток ХХ=23ма,что для этих габаритов и ПЛ железа есть совсем неплохо.И по расположению относительно ТВЗ вернулся к изначальному варианту,всё правильно было сделано.Ну,мост,так мост,мне пофиг и думать нет охоты,почему так было-вопрос решен.

Ну ща начнется...Снова коллайдер крутить на ровном месте... .Нет там никаких противоречий и быть не может,если суммарное потребление всех вторичек,понятное дело, с учетом допустимого тока обмоток, соответствует (или менее) расчетной мощности трансформера.

А он тут причем?Это же холостой ход,хоть тысячу вторичек намотай.

larion:

А он тут причем?Это же холостой ход,хоть тысячу вторичек намотай.

Ну наверное не всё ж так просто. Слаб я в теориях, а то рассказал бы.

Художника каждый может обидеть.

larion, О!. И? Что мы имеем?

war3mail:

Художника каждый может обидеть.

Не обижайтесь. Я не собираюсь с Вами ссориться.

war3mail:

Какой из меня художник. Мне до вас, как до Луны.

Ну, да, я художник и я так вижу.
А точнее, не вижу смысла создавать проседающий по напряжению утюг. Скорее цели обратными должны быть.

Добрый_Дедушка:

Кто ни будь торы, мотает в РБ, кроме Юджина из Новополоцка? Кто в курсе?

На жданах есть киёск, там есть торы. В том числе и под некоторые распространёные корректоры. Как-то спрашивал, говорили, что и на заказ можно.

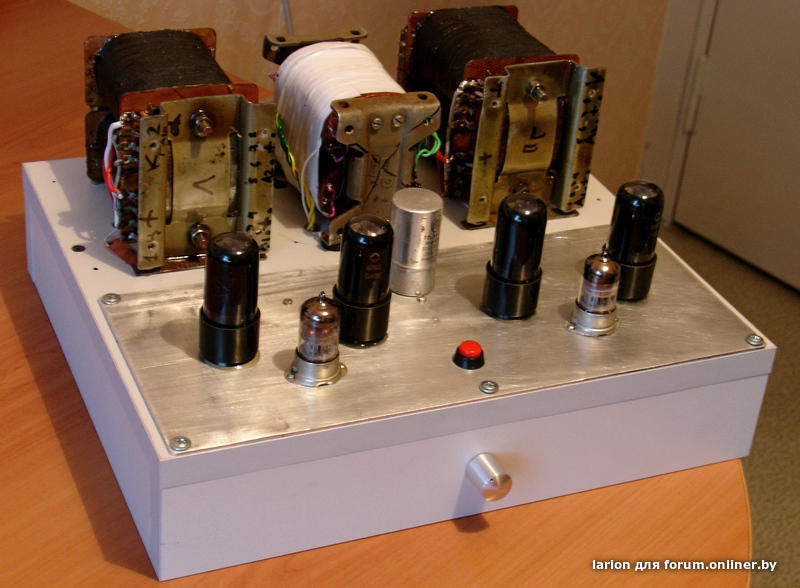

Никто не захотел отличные ТВЗ с хорошей индуктивностю первички -саме то для РР на 6п6с\6V6.Пришлось самому в кучу железо собрать,поскольку так оно хоть валяться не будет и из дома можно унести при случае-фунционирует же...

ТТХ
Полоса 20гц-20.000гц (при неравномерности 1дб)
Мощность 11вт\канал до начала заметного ограничения,оч.мягкого,к слову (при 225в в сети).
Чуйка 300мв (Ку напр=25)
Вых.сопр 6ом
Сопр.нагрузки 8ом
Глубина ОООС 6дб
Напряжение НЧ на выходе в отсутствие сигнала с КЗ входом-не более 0.1мв (мультиметр)
Кг (сигнал 1кгц в звуковой полосе частот на эквиваленте нагрузки 8ом) до 0.5вт менее 0.1%,1вт не более 0.3%,4вт не более 0.8%,10вт-1.1%

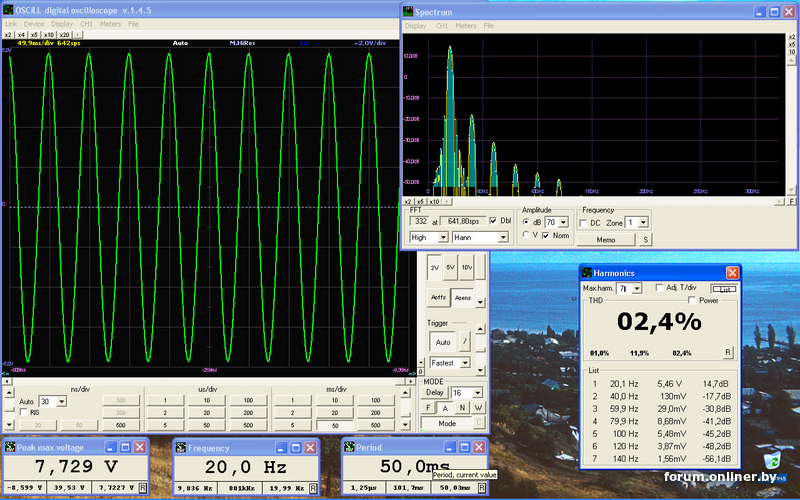

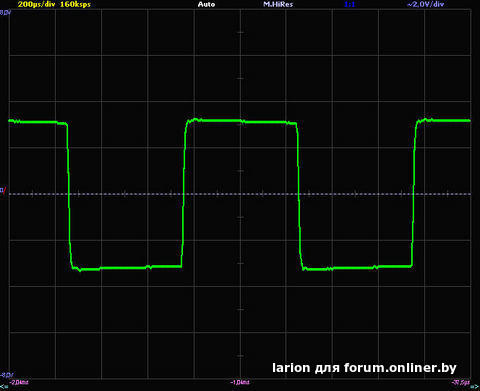

Ниже приведены скрины 20гц\4вт и 20кгц\1вт,а также меандр 1кгц...

Килограмм под 15 наверно вышло.Еще 5-10 кг и уже грань разумного для домашнего аудио.Тоже и по потреблению,50вт,ну пусть 100вт-дальше уже обогреватель хороший в жару.Да и если в неширокой стойке-этажерке ,тоже нехило греется все,что выше.Если верхняя загрузка в транспорте или винил-полка наверху занята.Аудио все же должно быть адекватным потребностям и условиям и при этом нормального качества...

2097955:

Это такие характеристики при применении тетрода 6П6С в двухтакте?

Именно.275\275\35ма(анодный каждой лампы),в катодах общий 78ма,автосмещение (17 вольт).
ЗЫ.Изначально полоса УНЧа по ВЧ гораздо шире-до 70кгц.Она в данном случае ограничена корректирующим конденсатором достаточно большой емкости в цепи ОС для придания более гладкого вида переходной характеристике на емкостной нагрузке.
