Я говорил, что это не нужно, в отличие от первоначального варианта схемы, а можно и кожуру с банана ножом счищать...
-
Senior MemberофлайнSenior Member
16940
17 лет на сайте
пользователь #14830416940Собрать стадо из баранов легко — трудно собрать стадо из кошек. (С.Капица) -
# 3 апреля 2026 18:23
larion:
а можно и кожуру с банана ножом счищать...
странное у тебя занятие. Нашел, что предлагать.
Я всегда делаю только то, что мне нравится -
Музыка субъективна, звук объективен. То что мы видим влияет на то что мы слышим.
-
Senior MemberофлайнSenior Member
16940
17 лет на сайте
пользователь #14830416940# 3 апреля 2026 18:39Это есть темнокожий блогер, который показывает, как простое делать сложным…
случайно на ютуб увидел.Собрать стадо из баранов легко — трудно собрать стадо из кошек. (С.Капица) -
Senior MemberофлайнSenior Member
2081
13 лет на сайте
пользователь #7880932081# 4 апреля 2026 15:14 Редактировалось TypTop, 2 раз(а).larion:
Если автосмещение, то резистор в соотв с желаемыми режимами, 120-150 ом наверно и его надо шунтировать электролитом.
Автосмещение с помощью источника тока (той же на LM317) представляет собой фазоинвертор с катодной связью. С таким построением можно раскачивать двухтакт, подавая сигнал всего на одну лампу. Работа только в классе А, и никакие электролиты не нужны (а при раскачивании только по входу одной лампы недопустимы).
Если вместо источника тока для автосмещения используется резистор (его можно рассматривать как далеко не идеальный источник тока...), то опять же в классе А в электролите нет нужды. Раскачка только от внешнего фазоинвертора двух ламп, а катодная связь без электролита может улучшать...
В классе АВ при автосмещении электролит обязателен!
...альбо нічога, акрамя праўды. highend@engineer.com -
Senior MemberофлайнSenior Member
753
14 лет на сайте
пользователь #563021753# 6 апреля 2026 11:40 Редактировалось wowdima, 1 раз.Переделал с СРПП на ФИРН в этой схеме:
У меня 6н9с и 6п3с.
Добавилось мощности,с 9Вт до 12Вт,думал больше выйдет.Смещение автоматическое.Делал и на резисторе,на раздельных,и с ИТ на LM317,разницы нет.Лампы то подобраны.Самое что удивило,когда сделал ФИРН,то при подключении ООС,получил ПОС.Поменял выводы первички.Селф ведь крутит фазу?
Сейсас Ua-360В,драйвер U-320В,в катоде ФИРН-0.6В.Ток вых.каскада 62мА.
По питанию 150мк-25ом-150мк-2.5Гн-150мк вых каскад,на драйвер плюс 150мк.Хватает с лихвой. -
# 6 апреля 2026 14:23 Редактировалось andrejj-medan, 2 раз(а).
wowdima:
Добавилось мощности,с 9Вт до 12Вт,думал больше выйдет.Смещение автоматическое.Делал и на резисторе,на раздельных,и с ИТ на LM317,разницы нет.
Поздравляю! Интересно с ИТ послушать. Никогда не делал ДУ на выход. Чисто из любопытства, попробую свой двухтакт на 6П14 послушать. Заинтриговали. )) Представляю, какое удовольствие, когда проект запоёт.! Теперь, главное, одежонку приличную накинуть на унчик, и не перемудрить с фасончиком.
Искренне успехов.
Добавлено спустя 20 минут 37 секундP.S. Тут, по оригинальной схеме, фишка в том, что СРПП, даёт приличную вторую Кг, в отличии от схемы, с хорошо сбалансированным фазоинверторным каскадом. И это напоминает однотактный унчик по звучанию. Видимо, это цель и ставилась в исходной схеме. Послушайте внимательно в этом разрезе. Собственно, для этого и ГСТ применили в выходном каскаде.
Я всегда делаю только то, что мне нравится -
Senior MemberофлайнSenior Member
753
14 лет на сайте
пользователь #563021753# 6 апреля 2026 18:02Изначально сделал оригинальную схему,что б и услышать псевдооднотакт.Автор статьи,уверял что снимал до25Вт.но когда собрал,и потом внимательно перечитал его писанину,увидел его осцилограмму,и понял-нас надули.Он считает весь размах синусоиды,возводит в квадрат и делит на нагрузку.10х10/4=25Вт.А по науке 3Вт.Видимо методика старого американца
.Трансы заказал у человека под 25Вт,а снял лишь 9Вт.Вот и решил сделать апгрейд,поставить ФИРН.По мне лучше звучит.И моща поднялась.
andrejj-medan:
Теперь, главное, одежонку приличную накинуть на унчик, и не перемудрить с фасончиком. Искренне успехов.
Спасибо Андрей.Так давно уже всё оформлено и закончено.
Добавлено спустя 3 минуты 35 секундandrejj-medan:
фишка в том, что СРПП, даёт приличную вторую Кг, в отличии от схемы, с хорошо сбалансированным фазоинверторным каскадом.
У меня пред,там СРПП,и вот сейчас в связке с УМ,ну очень непло звучит.
Добавлено спустя 3 минуты 30 секундandrejj-medan:
Интересно с ИТ послушать.
Ток держит мертво.При макс.мощи он не растет,т.е. А класс,чего тоже хотел.
-
# 13 апреля 2026 22:37 Редактировалось andrejj-medan, 2 раз(а).
Есть интересные лампы EC360. Есть желающие что то на них собрать? https://dzen.ru/a/XWCrcj0AiACtYuht
Есть и EF860 Для БП, прекрасно подходит трансформатор ТАН-!Я всегда делаю только то, что мне нравится -
Я всегда делаю только то, что мне нравится
-
Senior MemberофлайнSenior Member
12063
15 лет на сайте
пользователь #32923112063 -
# 18 апреля 2026 18:11
vovchik_romualdovich:
Всех паяльщиков с Праздником!
лужу паяю, примус починяю. Видимо, радиолюбитель.
Я всегда делаю только то, что мне нравится -
Клуб СамоделкиныхофлайнКлуб Самоделкиных
5136
15 лет на сайте
пользователь #3975805136Круиз-контроль 88 км/ч. Радость никакая печаль. -
# 19 апреля 2026 12:54 Редактировалось andrejj-medan, 1 раз.

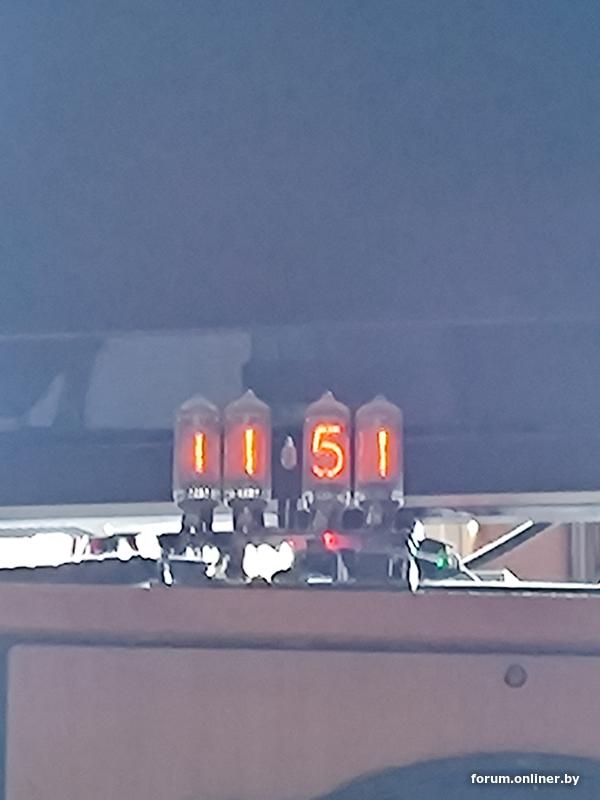

сплошные часолюбители пошли. А где радиолюбители?
Я всегда делаю только то, что мне нравится -
Senior MemberофлайнSenior Member
552
16 лет на сайте
пользователь #210152552# 19 апреля 2026 14:23andrejj-medan:
сплошные часолюбители пошли. А где радиолюбители?
на дачах на грядках
-
# 19 апреля 2026 20:54 Редактировалось andrejj-medan, 2 раз(а).
beltolik:
на дачах на грядках
понимаю. Будет пауза, заскакивай. Хотя, когда реальная земля под ногами, паузу сложно сделать. Вчера и сегодня тоже порядок во дворе наводил. .Работа интересная, полезная, но радиолюбительство сильнее
Есть несколько интересных ламп для звука. Подарю.
Хочу сделать корректор на лампах "дробь" (6Н16,17Б) 6С32Б,6Ж2Б. Интересно сравнить с пальчиковыми по звуку. .Я всегда делаю только то, что мне нравится -
Senior MemberофлайнSenior Member
12447
12 лет на сайте
пользователь #111337712447 -
Senior MemberофлайнSenior Member
8019
9 лет на сайте
пользователь #20820478019Против лома нет приема (с) (если нет другого лома) -
Senior MemberофлайнSenior Member
6853
24 года на сайте
пользователь #15816853# 27 апреля 2026 19:58Добрый_Дедушка:

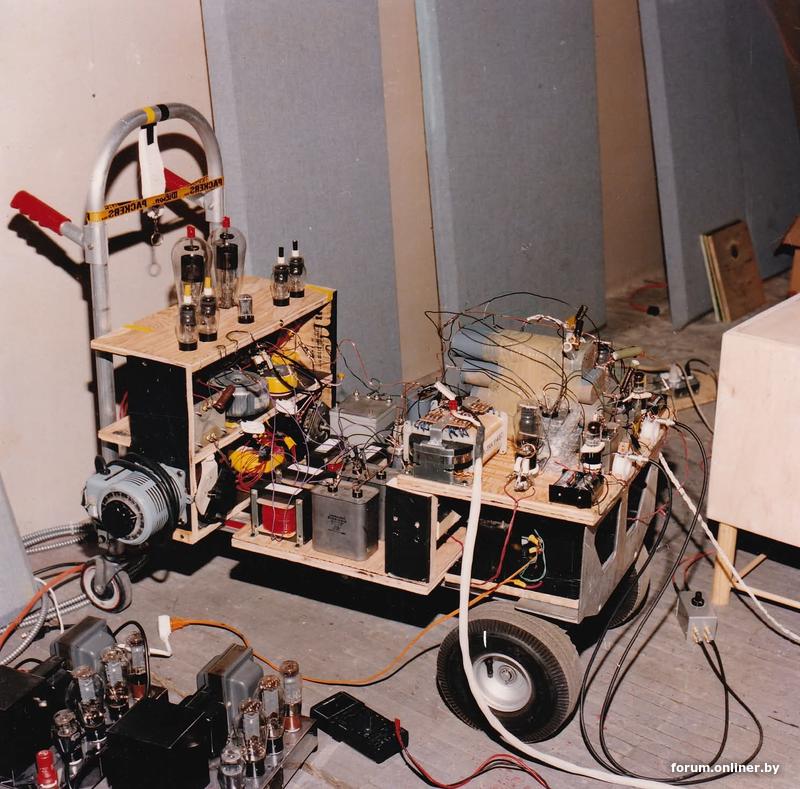

Когда у Мастера заболела спина)))
Осталось только увидеть ламповый усилитель срубленный в Кижах.
Мир шире наших представлений о нем ... -
Senior MemberофлайнSenior Member
12447
12 лет на сайте
пользователь #111337712447# 27 апреля 2026 20:12AMUR:
Добрый_Дедушка:
Когда у Мастера заболела спина)))
Осталось только увидеть ламповый усилитель срубленный в Кижах.
А есть такой ?
