Ламповые усилители реальность и иллюзии

ОК (я был невнимателен при сравнении...)

Касательно катодного резистора, то его при замене 5751 на 12AX7 желательно увеличить, всё же для достижения одинакового режима смещение у 12AX7 (в среднем с учётом разброса) должно быть побольше.

TypTop:

кривизну схемы выправил,

А теперь представте, что получится в вашей исправленной схеме, если в усилитель были установлены лампы ECC808 (это аналог 12AX7, но с другой распиновкой) ВАХи которых представлены мной на предыдущей странице. Ровно всё?

Возник такой вопрос,кто какие емкости ставит в БП?В одних схемах 20-50мкф,а в других до 1000мкф доходит.Я тут увлекся,и давай прибавлять.И вот последний после дросселя ,был 150мк,поставил 330мк,и напряжение упало на 5В.Не тянет вторичка по току?

Добрый_Дедушка:

10 тыс. мкф. на 1 А тока.

Уверен это накал,я про анодное.

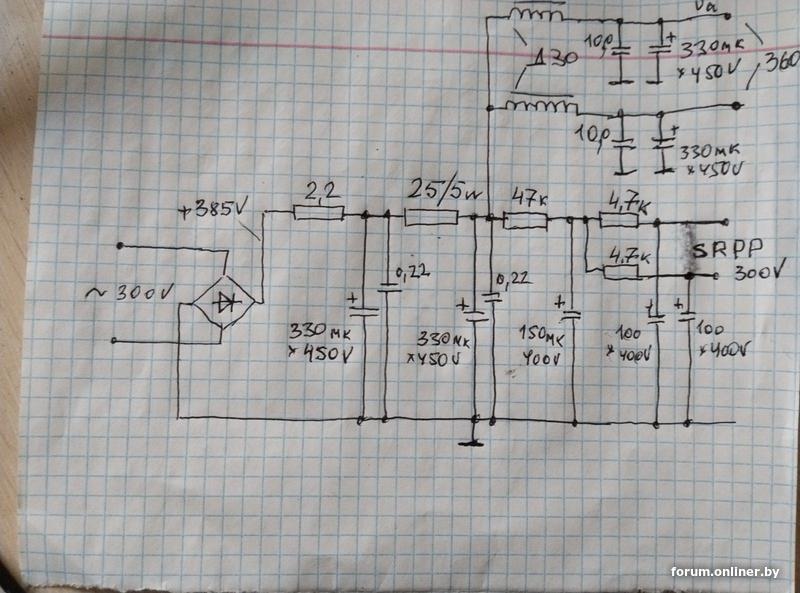

На даный момент у меня так,не много ли,не лишне?

Добрый_Дедушка:

10 тыс. мкф. на 1 А тока.

заставь ДД молиться. Достаточно делитель из резакеов на анодное и ёмкость 10-20 мкф, и будет полная тишина по накалу.

wowdima:

не много ли,не лишне?

убирай потихоньку, и обнаружишь степень достаточности. Радиолюбители, они же любят экспериментировать. Хорошая развлекуха. ))

К каким цифрам пульсаций стремиться?При 100мк-25 ом-150мк-2,5 Гн-150мк выходит по ослику 0.1Вольта.Большие ёмкости ставил для энергоёмкости.

Ничего не гудит, тишина.На анодном 363 В под нагрузкой, пульсации при этом 0,1В.Я про ёмкости спросил не от наличия фона,а чем плохо когда их под 1000мк.

А класс,нагрузка на БП постоянно,разве не так?

Степень проникновения в "колонки" одного и того же уровня пульсаций анодного очень разная у усилов SE и PP)))

wowdima:

На даный момент у меня так,не много ли,не лишне?

Оставляйте так, нет лишних ёмкостей. Даже зашунтировали электролиты

wowdima:

Это если б на выходе с транса было 0,1 В,то наверное б гудело

Вы правильно это понимаете.
