OrcaXXX:TypTop:Нафантазировали Вы про два внутри)))
Если не знаете, лучше помолчать, чем транслировать чушь. Высоковольтные конденсаторы часто так и делаются. МБГЧ 2мкф х 750в внутри состоит из двух секций по 4 мкф соединённых последовательно. Не верите - разберите и убедитесь.
Верю Вам - Вы знаете конструкцию МБГЧ 2мкф х 750в.
А много высоковольтных Mundorf Вы разобрали?
|
офлайн
Senior Member
|
||
16440 |
17 лет на сайте
|
|
|
|
офлайн
Senior Member
|
||
1911 |
12 лет на сайте
|
|
|
|
larion, надеюсь мои посты не мешают Вам делиться с форумом важными событиями в Вашем лампостроении, типа, ой, нога отвалилась...
|
офлайн
Senior Member
|
||
16440 |
17 лет на сайте
|
|
|
|
Нога отвалилась в нетривиальной детальке, втч и для ламповых усилителей, где собственно она и стояла. Твои посты мешают, да, в них ничего нет. При том, что сам же и писал про эти конденсаторы, ссылки приводил. Это было важно…До тех пор, пока они не появились у лариона…
|
офлайн
Senior Member
|
||
1911 |
12 лет на сайте
|
|
|
|
Хорошо, что Вы внимательны к моим постам.)))
Там где я о кондёрах Mundorf писал можно понять и кому в наибольшей степени адресована информация о них. Также приведены скриншоты из каталогов производителя. В каталогах кстати и конструкция порой описывается... Конструкция высоковольтных пленочных конденсаторов разнообразна, а не только такая как у МБГЧ 2мкф х 750в))) Ширше...
Если что, то Ваши посты мне не мешают))) Пусть отваливатся ноги.., ещё кака халера... Но только строго "нетривиальненько"))), чтобы как обычно о фостексах, бивнях, цапе андронникова, кондерах с отвалившимися ногами.., и т.д всё для впаривания...
Да, у меня имеется несколько Mundorf)))
|
офлайн
Senior Member
|
||
16440 |
17 лет на сайте
|
|
|
|
Ничуть даже. На твой пост о них указал гугл в поисках инфо о применении в ламповых схемах. Но оказалось, как обычно. Об их конструкции также есть некоторая инфо. А Мбгч вполне себе пример, что так бывает и наверно даже не редко. Тебе то зачем это
И тема про ламповые усилители, а билет только в цапы выдали и то не факт
|
офлайн
Senior Member
|
||
1911 |
12 лет на сайте
|
|
|
|
"Ничуть даже" - меня тоже устраивает))), остальное без комментариев, хотя можете рассказать о приобретении Вами билетов во все ветки для Ваших "нетривиальных" постов, но лучше наверное не надо...
Всем привет!
Есть на форуме те, кто знаком с ламповыми усилителями Philips серии OTL?
|
офлайн
Senior Member
|
||
16727 |
10 лет на сайте
|
|
|

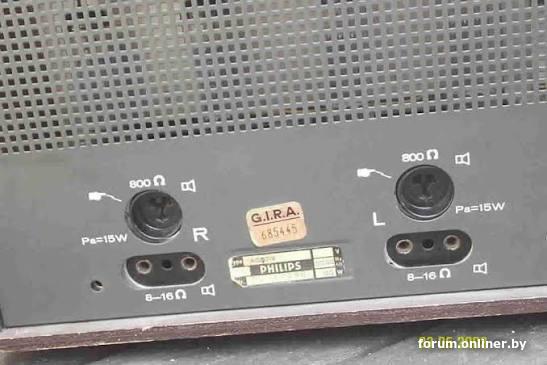

mixing-mastering, главный его прикол в том, что он без выходных трансформаторов, и рассчитан на акустику импендансом 800 ом. Вернее, у него сразу две схемы: одна с трансформаторами, другая без.
|
офлайн
Senior Member
|
||
11979 |
11 лет на сайте
|
|
|
фольтер, акустика на 800 ом??? Да...была . Экономили на трансформаторах. 8-16 ом это уже хорошо! Ламповый усилитель без согласования нагрузки, так себе прикол.
|
офлайн
Senior Member
|
||
6283 |
14 лет на сайте
|
|
|
фольтер:главный его прикол в том, что он без выходных трансформаторов, и рассчитан на акустику импендансом 800 ом
Коэффициент трансформации маленький, намотай простенький трансформатор .
Добрый_Дедушка, Экономили? В чем тут экономия, если усилитель работает в двух режимах: с трансформаторами и без!?))) Пытались улучшить звук. Еще в 50е. С ламповыми моноусилителями.
andrejj-medan, Для чего?) У меня есть акустика на 800 Ом. А можно подключить акустику на 8 ом: усилитель работает в двух режимах (повторюсь).
Усилитель у меня Philips AG9015. Акустика AD5046.

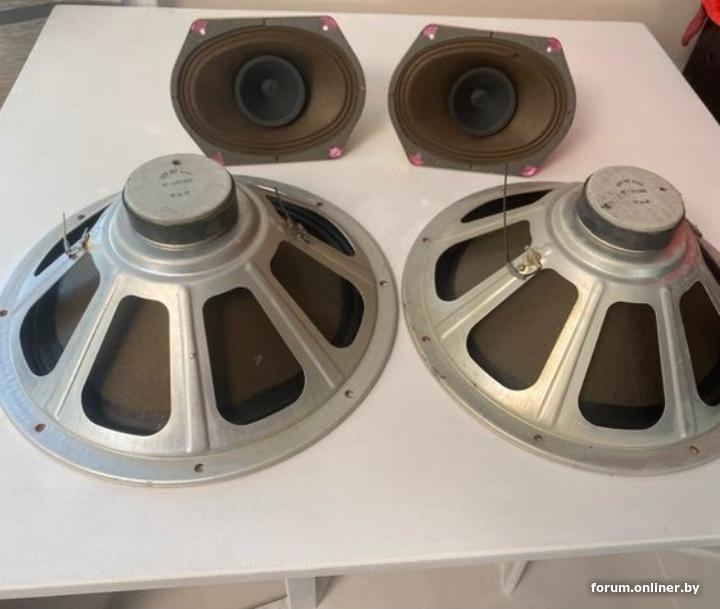

Вопрос вот в чем: я приобрел себе две пары динамиков: 12ти дюймовые Philips AD1260 и овальные AD5780. Изначально эти компоненты шли в комплекте с электроорганом с встроенным усилителем на 800 ом. В комплекте у меня имеется родной кроссовер. Так вот я никак не пойму, как он подключается?!
На динамиках остались обрывки проводов: на НЧ: белый-черный, на втором красный-черный. На овалах: коричневый-черный, на другом серый-черный. На кроссе цвета проводов на фото. Как их пдключить? Где вход из усилителя?
|
офлайн
Senior Member
|
||
1868 |
11 лет на сайте
|
|
|
Здравствуйте! Усилитель подключать : Левый канал: зелёный - чёрный, правый канал: другой зелёный - чёрный.
Определите мультиметром общие контакты в L и R выходах усилителя, их подключите на черные в кроссовере.
ev2fj, А выход с кросса на динамики? На каждом динамике (а их четыре) по черному проводу. А на кроссе их только два (да и те для подключения усилителя). Ничего не пойму.
|
офлайн
Senior Member
|
||
6283 |
14 лет на сайте
|
|
|
|
фольтер:В комплекте у меня имеется родной кроссовер.
на листочке, нарисуйте схему соединения компонентов на плате и обозначьте цветом выводы на схеме. После этого, с вопросом, заходите сюда.
|
офлайн
Senior Member
|
||
16727 |
10 лет на сайте
|
|
|
|
фольтер:главный его прикол в том, что он без выходных трансформаторов,
прежде чем писать здесь про приколы, я глянул сервис мануал, и все стало ясно..
ремонтировать на форуме - ну такое, здесь это всегда дискуссия и шоу...
судя по вашим вопросам, полагаю лучше
поручить задачку какому-то одному спецу, которому доверяете
|
офлайн
Senior Member
|
||
1868 |
11 лет на сайте
|
|
|
|
Вы всё подробно указали - чёрные провода от каждого динамика соединить вместе и их соединить с чёрным на кроссе. Соответствующие цветные от динамиков соединить с цветными на кроссе. С кросса - зелёный и черный идут на выход R, другой зелёный и чёрный ( чёрный -- это общий контакт для всех динамиков и для усилителя) идут на выход L усилителя.
На кроссе остались чёрных только два, потому, что чёрные от динамиков были соединены вместе между собой и одним проводом подключены к кроссу, второй чёрный шёл на усилитель, он общий для обоих каналов - R и L
Ваши динамики от электрооргана ( все 4 шт.) стояли в одном корпусе, поэтому и кроcсовер один - общий. Если будете ставить их в отдельные корпуса, то сможете разрезать плату кросса по середине, по общему проводнику, потом восстановите его проводом на каждой половине.
