Альфа-Калор АОГВ-24-ЗП

teplosilaby:

значит 2в1, битермический...

Датчик на гвс нашёл. В доме примерно 19 градусов, сопротивление его 10 или 11 кОм. Пальцем его нагреваешь, сопротивление уменьшается до 8-7 с копейками. Значит датчик исправен.
Менял их местами, результата не дало. Получается что с платой что-то походу.

Датчик на гвс

Датчик на отопление

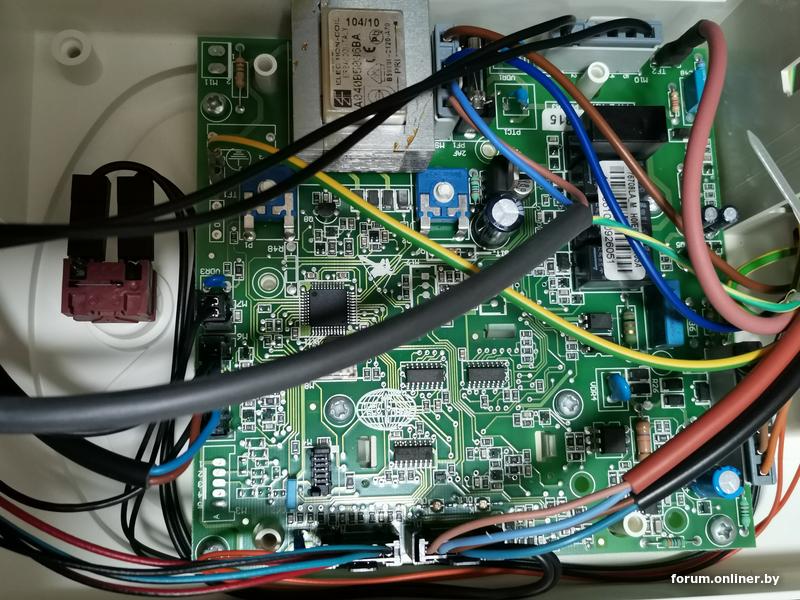

dimmmmm, плата с табло и с крутилками, как на фото в данной теме.. Температура воды регулируются чётко, без всяких скачков. А вот регулировка температуры отопления скакала. Сегодня пропаял контакты на этом переменном резисторе и скачки, можно сказать, прошли. Можно просто померять сопротивление этого резистора и подобрать похожий. Вздувшихся кондеров не заметил.

Shurik123,

У меня другая плата и потенциометры тоже, увы...

dimmmmm:

А плата какая? С табло или древняя с "крутилками"?
Если древняя, то переменный резистор проверить можно. У меня он косячит, кстати. Из-за этого температура нагрева воды скачет. Думаю летом его поменять. Только вот сомневаюсь, что получится точно такой найти..

Добавлено спустя 1 минута 44 секунды

Ещё конденсаторы посмотрите. Если есть вздувшиеся, то их надо менять.

Конденсаторы могут быть не вздувшиеся, а просто высохшие. И емкость будет их далека от того что на корпусе написано.

teplosilaby:

Конденсаторы могут быть не вздувшиеся, а просто высохшие. И емкость будет их далека от того что на корпусе написано.

Так-то да.
Но это уже другая история. (с)
Я простые методы диагностики упомянул. Всё остальное уже сложнее...
Или выпаивать их и проверять (если есть прибор для измерения ёмкости), или поменять все на новые.

Shurik123:

дело в плате или радиаторе?

Скорее всего в плате.
Но и газовый клапан может быть косячит.
Теплообменник (который вы упорно называете радиатором) в данном случае вряд ли виноват... Если дело в накипи, то она нарастает постепенно и нагрев воды тоже постепенно бы становился хуже. А если бы он продырявился, то на нагреве воды (в ГВС) это не отразилось бы. Но давление воды в системе отопления выросло бы или лужа под котлом выросла бы. Как-то так...

Что-то я даже больше к газовому клапану стал склоняться.
Отдельного термозапорного (который упомянул teplosilaby) в Альфа-калоры вроде не ставили, а вот основной газовый клапан действительно может быть не достаточно открывается и вода поэтому не нагревается...

Shurik123:

По аналогии также и для гвс должен работать, только если с платы не приходит нужный сигнал на его открытие для гвс. Может все же дело в плате.

Сигнал приходит. Нагрев же идёт. Но до недостаточного уровня. Значит или сигнал неправильный и виновата в этом плата, или клапан не до конца фурычит.

dimmmmm:

Отдельного термозапорного

Почитал я в интернетах про этот термозапорный клапан.
Дык и плита газовая после него стоит же. Если в нём косяк, то и она плохо горела бы.
У нас его функцию редуктор выполняет видимо. Или он там рядом с редуктором на улице вкручен, а я его даже и не заметил.

Была бы схема платы и всё было бы гораздо проще...
Там управление клапаном, судя по всему, частично раздельное (для режима отопления и для режима подогрева воды), а частично совмещенное.
Т.е. есть 2 цепи, которые потом объединяются в третью, управляющую в итоге газовым клапаном.
Так что если неисправность и есть, то, предположительно, только в одной из 2 начальных цепей. И, по идее, можно сравнить, как эти самые цепи работают. Только вот аналоговый там сигнал или цифровой... Если цифровой, то без осциллографа никак не обойтись.

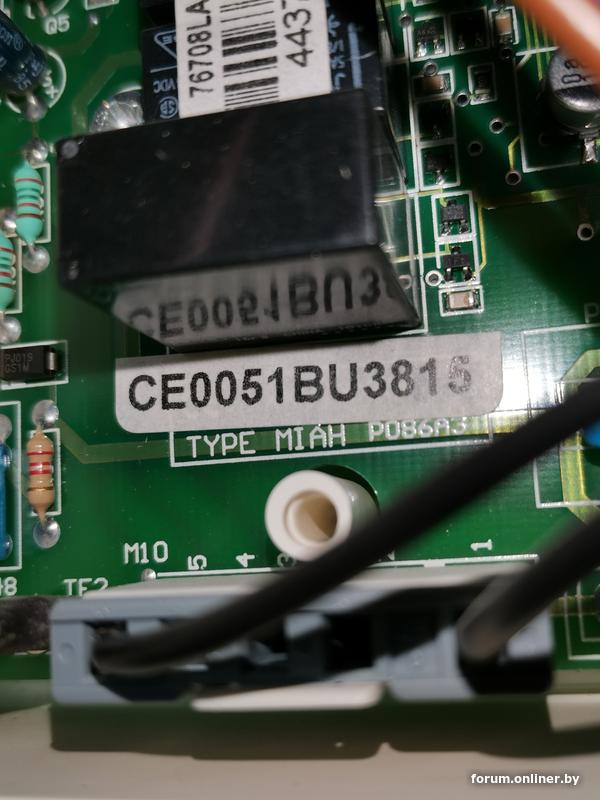

На "процессоре" платы, кстати, название имеется?
Можно попробовать погуглить инфу о нём. И может быть тогда всё станет понятнее...

Нашёл схему другого котла.
https://forum.cxem.net/index.php?/blogs/entry/498-thermona-therm- ... dims-th01/
Принцип работы видимо тот же.
ГВС регулируется Р6.
Либо изменением напряжения, либо импульсом на 10 порту (ноге?) CPU.
Там и ломаться кроме как потенциометру нечему... Резисторам если только с чего-то вдруг. Хотя они тоже могут конечно выйти из строя, но такое бывает ооочень редко.

Правда этот же импульс (или напряжение) идёт на плату индикации. Если я правильно понял. А схемы этой платы нет. Там может быть что-то, что этот импульс гасит. В том котле её (эту плату) по идее, можно отключить, т.е. выдернуть разъём. Тем самым исключить вероятное воздействие. А в Альфа-калоре, судя по всему, так не получится... Придётся что-то выпаивать или резать дорожки.

И да. Может и CPU с ума сойти. И начать неправильно работать...

teplosilaby:

так интересно читать ваши посты)))
В голове только один вопрос - почему для решения своих проблем с котлом вы не хотите обратится в обслуживающую организацию (СЦ)?🤔

Если можно/получится сделать самому, то зачем кому-то платить деньги? Ну скажут надо заменить плату, а это как бы и не очень то и дешево.
Я сейчас там не проживаю, и чтобы кого-то вызывать, мне необходимо специально туда (в другой город) ехать, что также экономически невыгодно)
Еще такой момент, почти у всех пользователей данного котла в нашем доме скачут показания температуры отопления на экране при ее регулировке и не только при регулировке, а и в состоянии покоя. Ответ специалиста, они такое не ремонтируют, меняют плату целиком. И это при цене переменного резистора в 1,5-3 рубля и 10-15 минутах работы, они берут 300-400 руб . (ориентировочно стоимость платы) за замену платы. Есть резон поменять этот резистор самому, при такой себестоимости ремонта?
