    # 30 марта 2007 15:52 Редактировалось Dustyara, 19 раз(а).

    продолжаем начатое тут Паяльник & Отвертка TEAM part I

    Вот собственно. Тем кто имеет какое либо отношение к выше перечисленным девайсам. Как говориться добро пожаловаться :)
    Как говориться ремонтники всех направлений объединяйся!
    ps сантехников, плотников, и слесарей станочников просьба не беспокоиться. Приглашаются радиоинженеры :)
    Ветки параллельной тематики:
    Команда Самоделкиных
    Handmade или сделано своими руками
    Аудио/Видео→Лучшие конструкции, самоделки, ремонт все и вся...

    Прописываем у себя код Код:
    код выделить все
    [url=http://forum.onliner.by/viewtopic.php?t=637523][Паяльник & Отвертка TEAM][/url]

    Состав Team:
    1. Ну это ессно я rezident
    2. Rhezus
    4. aen1975
    5. Stalker467 (panasonic team)
    6. krok
    7. Be-up!
    9. BigMan
    11. AnAtom
    12. Vitmain
    13. Yason
    14. kaban
    15. olivar
    16. Citrin
    17. xvarx
    18. Santas
    19. Terabit
    20. Видасов
    21. Алекс-2003
    22. Баши
    24. Napalm
    25. Schumi
    26. Netrope
    27. konon
    28. Szloma
    29. lukashevich
    30. visyok
    31. kls
    32. Popesych
    33. SimpleSoft
    34. Slav
    35. Ra88it
    36. Mazz
    37. Valdis_bsuir
    38. Филорентий
    39. FlashKiller
    40. Dustyara
    41. art100
    42. Руслан Костиневич
    43. SIO

    информация может быть неточной и неполной :) если кого нет пишите в личку добавлю в список.

    Не давите народ килопикселями Ваших изображений. Это я о

    . Возможность показать графическую "толстумбу" со стороннего ресурса необходима, чтоб выложить крупную картинку со всеми деталями. Это требуется крайне редко. Лучше всего, жмите изображение руками (чтоб понять Вашу картинку зачастую достаточно разрешения 400х300 пикселей, а то и меньше) или
    просто выкладывайте - (онлайнер автоматом сожмет до 800х600) через кнопку "Прикрепить изображение" внизу окна редактирования.
    Используйте спойлер (чел в шляпе сверху окна редактирования) для размещения нескольких картинок.

    Не надо дублировать целые сообщения. - Этим Вы нарушаете Правила, пункт 3.5.19. Есть другие варианты.
    1) Можно перенести инфу в новое сообщение, а в старом сообщении, вместо того, что было, написать "del" (сокращение от deleted).
    2) Можно в одной ветке дать ссылку на первоисточник из другой ветки.
    3) Можно, комбинируя оба способа, переместить сообщение из одной ветки в другую. Вот пример - см. пост "Месага перенаправлена". В посте на следующей странице человеку посоветовали обратиться в другую ветку. Благодаря ссылке "Месага перенаправлена", сообщение все равно можно прочесть, и картина общения не искажается (пункт правил 3.5.5). Теперь можно получить помощь не только в первой, но и во второй ветке.
    In God we trust, all others pay cash
  • КляйненЕнотен Senior Member
    офлайн
    КляйненЕнотен Senior Member

    27547

    20 лет на сайте
    пользователь #17650

    Профиль
    Написать сообщение

    27547
    # 15 мая 2023 13:38
    mixing-mastering:

    у реле много контактов, коммутируй что хош

    так то оно так, но справедливо это не для всех реле. То что по ссылке там один перекидной контакт

    определитесь, "мы там где победа" или "победа там где мы!"
  • DFisher Onliner Moto Club
    офлайн
    DFisher Onliner Moto Club

    8778

    21 год на сайте
    пользователь #5258

    Профиль
    Написать сообщение

    8778
    # 15 мая 2023 13:56

    КляйненЕнотен, вот в него уже упирался.
    Нигде схемы найти не могу.

  • КляйненЕнотен Senior Member
    офлайн
    КляйненЕнотен Senior Member

    27547

    20 лет на сайте
    пользователь #17650

    Профиль
    Написать сообщение

    27547
    # 15 мая 2023 13:58
    DFisher:

    вот в него уже упирался.

    :lol: там всего три контакта, прозвонить не проблема

    определитесь, "мы там где победа" или "победа там где мы!"
  • DFisher Onliner Moto Club
    офлайн
    DFisher Onliner Moto Club

    8778

    21 год на сайте
    пользователь #5258

    Профиль
    Написать сообщение

    8778
    # 15 мая 2023 14:01

    КляйненЕнотен, так речь идет не о прозвонить.
    Прозвонить не проблема, если реле в руках.
    Проблема в том, что надо поехать, купить, приехать в мастерскую, прозвонить и только потом убедиться, что возможно потерял кучу времени зря.

  • brazia Senior Member
    офлайн
    brazia Senior Member

    3418

    14 лет на сайте
    пользователь #207786

    Профиль
    Написать сообщение

    3418
    # 15 мая 2023 14:08

    DFisher, детальки какие-нибудь имеются? Такая тривиальная задача решается полевиком +несколько деталек...

  • КляйненЕнотен Senior Member
    офлайн
    КляйненЕнотен Senior Member

    27547

    20 лет на сайте
    пользователь #17650

    Профиль
    Написать сообщение

    27547
    # 15 мая 2023 14:21

    DFisher, схема подключения устройства и электрическая принципиальная схема всего устройства, немного разные вещи.

    DFisher:

    Проблема в том, что надо поехать, купит

    Тогда не ехать продаванам которую не могут предоставить готовую типовую схему подключения

    определитесь, "мы там где победа" или "победа там где мы!"
  • mixing-mastering Senior Member
    офлайн
    mixing-mastering Senior Member

    14111

    9 лет на сайте
    пользователь #1683425

    Профиль
    Написать сообщение

    14111
    # 15 мая 2023 14:44
    КляйненЕнотен:

    То что по ссылке там один перекидной контакт

    И что, его нереально отцепить от шины 12В? :lol:

    Добавлено спустя 5 минут 51 секунда

    Добавлено спустя 1 минута 58 секунд

    КляйненЕнотен:

    не могут предоставить готовую типовую схему подключения

    все есть в гугле, по каждому модулю, полно

    экс-Jenik
  • КляйненЕнотен Senior Member
    офлайн
    КляйненЕнотен Senior Member

    27547

    20 лет на сайте
    пользователь #17650

    Профиль
    Написать сообщение

    27547
    # 15 мая 2023 15:18
    mixing-mastering:

    И что, его нереально отцепить от шины 12В

    я о другом, о том что таких перекедных контактов в одной релюхе может быть множество. А может в реле быть всего одна группа контактов, которая работает на замыкание.

    определитесь, "мы там где победа" или "победа там где мы!"
  • mixing-mastering Senior Member
    офлайн
    mixing-mastering Senior Member

    14111

    9 лет на сайте
    пользователь #1683425

    Профиль
    Написать сообщение

    14111
    # 15 мая 2023 15:32

    так тип реле хорошо читается даже по ссылке
    два движения мышкой чтобы узнать что там переключающая группа
    https://html.alldatasheet.com/html-pdf/1131947/SONGLERELAY/SRD12V ... DCSLC.html

    экс-Jenik
  • DFisher Onliner Moto Club
    офлайн
    DFisher Onliner Moto Club

    8778

    21 год на сайте
    пользователь #5258

    Профиль
    Написать сообщение

    8778
    # 15 мая 2023 16:00 Редактировалось DFisher, 1 раз.

    mixing-mastering, спасибо! Теперь совсем гуд - вечером покупаю.
    Тоже подумал, что отцепить от шины 12В проще простого.
    Ну, надеюсь по крайней мере :)

    КляйненЕнотен, та у нас только в БелЧипе такое есть в наличии.
    И схемы у них нет.

  • Popesych Паяльник & Отвертка TEAM
    офлайн
    Popesych Паяльник & Отвертка TEAM

    22546

    22 года на сайте
    пользователь #3482

    Профиль
    Написать сообщение

    22546
    # 15 мая 2023 16:43

    DFisher, так сигналка спалила блок комфорта?

    Балять мои крылья
  • DFisher Onliner Moto Club
    офлайн
    DFisher Onliner Moto Club

    8778

    21 год на сайте
    пользователь #5258

    Профиль
    Написать сообщение

    8778
    # 15 мая 2023 16:45

    Popesych, более, чем уверен в этом.
    Такой кривой инсталляции я в жизни не видел.

  • AleXis6 Senior Member
    офлайн
    AleXis6 Senior Member

    5261

    21 год на сайте
    пользователь #5596

    Профиль
    Написать сообщение

    5261
    # 15 мая 2023 18:57 Редактировалось AleXis6, 1 раз.
    DFisher:

    у нас только в БелЧипе такое есть в наличии

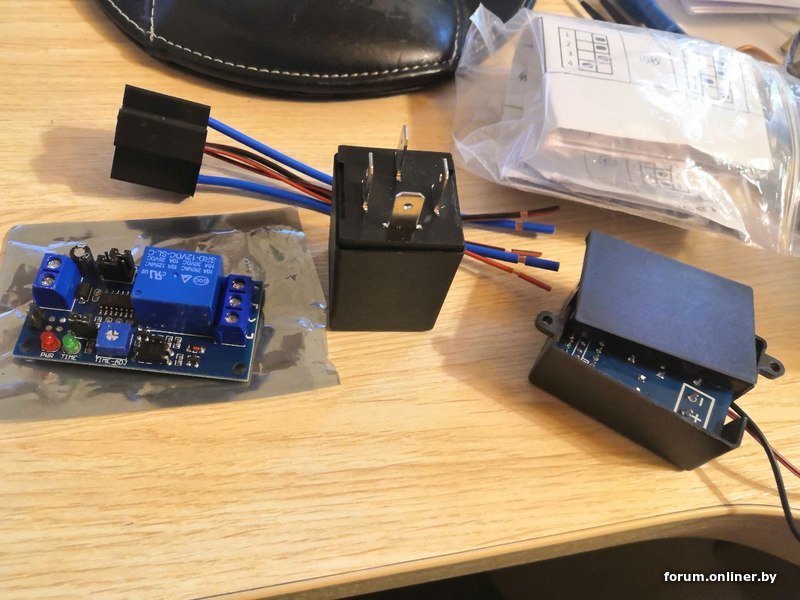

    три на выбор предлагаю, все дешевле белчипа

    брал для помпы,не пригодились :-)

  • Popesych Паяльник & Отвертка TEAM
    офлайн
    Popesych Паяльник & Отвертка TEAM

    22546

    22 года на сайте
    пользователь #3482

    Профиль
    Написать сообщение

    22546
    # 15 мая 2023 19:03

    DFisher, А сигналка уже отключена?

    Балять мои крылья
  • DFisher Onliner Moto Club
    офлайн
    DFisher Onliner Moto Club

    8778

    21 год на сайте
    пользователь #5258

    Профиль
    Написать сообщение

    8778
    # 15 мая 2023 20:40

    Да уж….
    Квест с реле MOD-REL12V ещё тот.
    Понятно, что описания не нашёл.
    В БелЧипе описания тоже нет
    Бог с ними.

    Нашёл это реле на Алиэкспресс и в отзывах установку пинов, для выставления времени.
    Расставил пины и оказалось, что реле стартует только при нажатии кнопки….
    Ну вот на фиг мне кнопка, если стартовать реле должно при простой подаче напряжения.

    Проверил работу по запуску с кнопкой - да, работает.

    В одном из комментариев нашёл, что реле может стартовать и при подаче 12в на один из контактов кнопки.
    Проверил - да, стартует.
    Только вот стартовало один раз.
    Сейчас реле стоит во включённом состоянии и таймер отключён.
    Как его вывести из этого состояния, вот хз.

    Добавлено спустя 57 секунд

    Popesych, да. Все вырезал под корень.

  • КляйненЕнотен Senior Member
    офлайн
    КляйненЕнотен Senior Member

    27547

    20 лет на сайте
    пользователь #17650

    Профиль
    Написать сообщение

    27547
    # 15 мая 2023 21:07
    DFisher:

    Расставил пины и оказалось, что реле стартует только при нажатии кнопки….
    Ну вот на фиг мне кнопка, если стартовать реле должно при простой подаче напряжения.

    Мне кажется, что ваша задача это арифметика в два действия начальной школы.
    Но опять же, нафига нам академикам отвлекаться от своих дел для решения задач школяров.
    DFisher, предложите конкретный ценник за решение задачи, мот к Вам и полдтянуться предложения в личку

    определитесь, "мы там где победа" или "победа там где мы!"
  • DFisher Onliner Moto Club
    офлайн
    DFisher Onliner Moto Club

    8778

    21 год на сайте
    пользователь #5258

    Профиль
    Написать сообщение

    8778
    # 15 мая 2023 21:17

    КляйненЕнотен, уважаемый господин профессор, извините что затронул ваше живое, но к любому устройству должна быть инструкция.
    Это как минимум для того, чтобы изначально купить нужную вещь.

  • mixing-mastering Senior Member
    офлайн
    mixing-mastering Senior Member

    14111

    9 лет на сайте
    пользователь #1683425

    Профиль
    Написать сообщение

    14111
    # 15 мая 2023 21:18 Редактировалось mixing-mastering, 1 раз.

    да конфигурируется как хочешь, старт хоть на подачу плюса, хоть на его исчезновение
    вот делал побыстрому для конвейера на таких платках, пока основное оборудование ехало...
    для одной операции нужно было 6 одинаковых платок задержки включения в разных вариантах старта, после выкинули этот блок :)

    экс-Jenik
  • DFisher Onliner Moto Club
    офлайн
    DFisher Onliner Moto Club

    8778

    21 год на сайте
    пользователь #5258

    Профиль
    Написать сообщение

    8778
    # 15 мая 2023 21:20

    mixing-mastering, красотень получилась :)
    Исключая мой случай :)
    Сейчас реле в зависшем состоянии и ни на что не реагирует.

  • seriyvolk Senior Member
    офлайн
    seriyvolk Senior Member

    2343

    13 лет на сайте
    пользователь #298004

    Профиль
    Написать сообщение

    2343
    # 15 мая 2023 21:28
    DFisher:

    Ремонтировать блок комфорта без шансов его не сломать

    Что-то я не припомню, чтоб в ваговских блоках комфорта было сложно реле перепаять. Совет - лучше сделать по заводу и не дурить голову.
