    Land, работая в измериловке оптической (от 850 до 1650 нм) такого не встречал.

    Добавлено спустя 9 минут 32 секунды

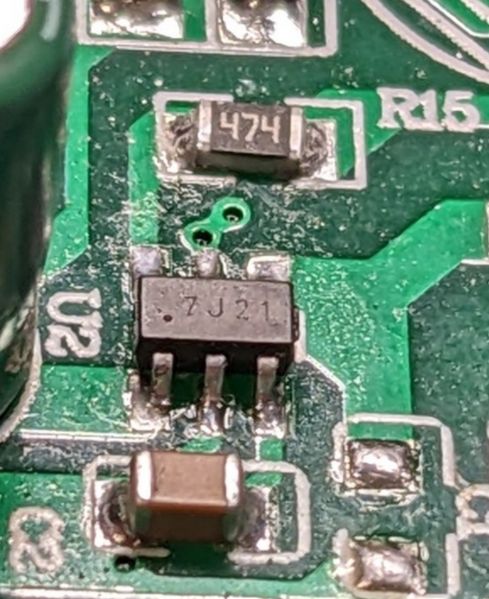

    Кстати кто поможет опознать ШИМ в сот23-6

    По выводам
    1 - питание
    2 - земля
    3 - внешний конденсатор на 1 мкФ
    4 - выход на ключ
    5 - вход с измерительного токового резистора ключа
    6 - что-то типа FB

    Балять мои крылья
  • SIO Паяльник & Отвертка TEAM
    офлайн
    SIO Паяльник & Отвертка TEAM

    4105

    17 лет на сайте
    пользователь #68847

    Профиль
    Написать сообщение

    4105
    # 25 февраля 2023 20:40 Редактировалось SIO, 1 раз.

    Popesych, Я везде где не могу найти что за шим и БП обратноходовой, то ставлю SG6848 или из этой серии, для работы ей нужен минимум.

    Добавлено спустя 6 минут 25 секунд

    MarveLL:

    VOVAN_L300:
    там земля кольцом соединена?

    в блоках питания? та вообще рекомендуют земли ни к коем случае не соединять, иначе может быть громкий бум и много дыма... а если вопрос про плату для TDA, то разводка выполнена каким то известным аудиофилом, и считается чуть ли не одной из лучших разводок платы для TDA7293/94, х.з. не силён в этом)

    Платы с землей как соеденены? Земли от каждой платы отдельным проводом(т.е. не подключаясь к близлежащим точкам на платах с землей должны идти в одну точку где БП соединены вместе, и второй важный момент - как соединены платы предусилетеля с усилителем? Экран сигнального провода на какие платы запаян? Если на обе, то он земляную петлю и делает.

    А вообще по феншую питать предусилитель от другого источника питания, обычно отдельная обмотка трансформатора, а вам проще отдельный БП на 12В от роутера, например, поставить.

    Паяльник & Отвертка TEAM, MikroPascal for AVR http://forum.onliner.by/viewtopic.php?t=637523
  • КляйненЕнотен Senior Member
    офлайн
    КляйненЕнотен Senior Member

    26785

    20 лет на сайте
    пользователь #17650

    Профиль
    Написать сообщение

    26785
    # 25 февраля 2023 20:55
    SIO:

    Платы с землей как соеденены? Земли от каждой платы отдельным проводом(т.е. не подключаясь к близлежащим точкам на платах с землей должны идти в одну точку где БП соединены вместе, и второй важный момент - как соединены платы предусилетеля с усилителем? Экран сигнального провода на какие платы запаян? Если на обе, то он земляную петлю и делает.

    У чела предвар срал помехами, и там думаю дело не только в подключении земляных проводников, причин может быть множество

    определитесь, "мы там где победа" или "победа там где мы!"
  • Popesych Паяльник & Отвертка TEAM
    офлайн
    Popesych Паяльник & Отвертка TEAM

    22309

    21 год на сайте
    пользователь #3482

    Профиль
    Написать сообщение

    22309
    # 26 февраля 2023 16:02
    SIO:

    SG6848

    прикольная микросхемка.. и похоже кроме пинов по функционалу то что я ищу.

    Балять мои крылья
  • klish21 Member
    офлайн
    klish21 Member

    427

    13 лет на сайте
    пользователь #260769

    Профиль
    Написать сообщение

    427
    # 26 февраля 2023 16:19 Редактировалось klish21, 1 раз.

    Доброго времени суток. Сгорел регулятор оборотов болгарки, пробит симистор FT1616MN. Чем его можно заменить? Ниже его даташит.

  • VOVAN_L300 Senior Member
    офлайн
    VOVAN_L300 Senior Member

    1876

    5 лет на сайте
    пользователь #2467229

    Профиль
    Написать сообщение

    1876
    # 26 февраля 2023 16:47
    klish21:

    Чем его можно заменить?

    Проще и быстрее новым регулятором, но в 95% случаев симисторы просто так не пробивает

  • klish21 Member
    офлайн
    klish21 Member

    427

    13 лет на сайте
    пользователь #260769

    Профиль
    Написать сообщение

    427
    # 26 февраля 2023 16:54 Редактировалось klish21, 1 раз.
    VOVAN_L300:

    klish21:

    Чем его можно заменить?

    Проще и быстрее новым регулятором, но в 95% случаев симисторы просто так не пробивает

    Получилось так, что закусило диск и он на секунду остановился. Далее болгарка запустилась, но уже без регулировки оборотов. Был бы в моём городе такой регулятор купил бы его. Но ждать нужно и отзывы о нём так себе.

  • GUK1969 Senior Member
    офлайн
    GUK1969 Senior Member

    5090

    13 лет на сайте
    пользователь #380839

    Профиль
    Написать сообщение

    5090
    # 26 февраля 2023 17:26
    klish21:

    Чем его можно заменить?

    BT138 (на 12А), BT139 (12-16А), BTA12 (12A), BTA 16 (16A)

  • klish21 Member
    офлайн
    klish21 Member

    427

    13 лет на сайте
    пользователь #260769

    Профиль
    Написать сообщение

    427
    # 26 февраля 2023 17:29
    GUK1969:

    klish21:

    Чем его можно заменить?

    BT138 (на 12А), BT139 (12-16А), BTA12 (12A), BTA 16 (16A)

    Большая благодарность!!!

  • klish21 Member
    офлайн
    klish21 Member

    427

    13 лет на сайте
    пользователь #260769

    Профиль
    Написать сообщение

    427
    # 26 февраля 2023 21:02

    GUK1969, подскажите нашёл у себя btb15-600bce. Ниже даташит. Его можно использовать в моём регуляторе? Я так понимаю изолировать от радиатора придётся?

  • GUK1969 Senior Member
    офлайн
    GUK1969 Senior Member

    5090

    13 лет на сайте
    пользователь #380839

    Профиль
    Написать сообщение

    5090
    # 26 февраля 2023 21:44
    klish21:

    Его можно использовать в моём регуляторе?

    По току и напряжению подходит. Разве что по управляющему какая закавыка, но не думаю. Что мешает попробовать?

    klish21:

    изолировать от радиатора придётся?

    А старый разве был изолирован? Распиновка 1:1

  • klish21 Member
    офлайн
    klish21 Member

    427

    13 лет на сайте
    пользователь #260769

    Профиль
    Написать сообщение

    427
    # 26 февраля 2023 21:58
    GUK1969:

    klish21:

    Его можно использовать в моём регуляторе?

    По току и напряжению подходит. Разве что по управляющему какая закавыка, но не думаю. Что мешает попробовать?

    klish21:

    изолировать от радиатора придётся?

    А старый разве был изолирован? Распиновка 1:1

    Нет, старый не изолирован, но btb с не изолированным корпусным контактом если правильно даташит я понял. Хотя может и радиатор изолирован в самом регуляторе...

  • GUK1969 Senior Member
    офлайн
    GUK1969 Senior Member

    5090

    13 лет на сайте
    пользователь #380839

    Профиль
    Написать сообщение

    5090
    # 26 февраля 2023 22:32 Редактировалось GUK1969, 1 раз.
    klish21:

    btb с не изолированным корпусным контактом если правильно даташит я понял.

    Да, правильно.

    Но прокладки из слюды никто не отменял. Да и что мешает прозвонить радиатор от других цепей? Или лучше искать 1616-й? ;) У него тоже неизолированный же.

  • klish21 Member
    офлайн
    klish21 Member

    427

    13 лет на сайте
    пользователь #260769

    Профиль
    Написать сообщение

    427
    # 27 февраля 2023 09:24
    GUK1969:

    klish21:

    btb с не изолированным корпусным контактом если правильно даташит я понял.

    Да, правильно.

    Но прокладки из слюды никто не отменял. Да и что мешает прозвонить радиатор от других цепей? Или лучше искать 1616-й? ;) У него тоже неизолированный же.

    Всё, вопросы отпали. Прозвонить не получится, симистор и переменный резистор лишь торчат, радиатор частично залит эпоксидкой, вся остальная часть платы не доступна. Но если 1616 неизолирован то думаю с этим вопросов не должно быть.
    Ещё раз большущее спасибо!!!

  • siargy Senior Member
    офлайн
    siargy Senior Member

    2372

    13 лет на сайте
    пользователь #262301

    Профиль
    Написать сообщение

    2372
    # 6 марта 2023 13:49

    на болотах воют что кетайцы заказы на печатные платы перестали принимать. нас видимо тожэ за компанию?
    мне прям щас не надо, но в перспективе один заказ бы хотелось сделать.

    Алег Трусаў: Лупіце на трасянке, ўсе з гэтага пачыналі.
  • Popesych Паяльник & Отвертка TEAM
    офлайн
    Popesych Паяльник & Отвертка TEAM

    22309

    21 год на сайте
    пользователь #3482

    Профиль
    Написать сообщение

    22309
    # 6 марта 2023 14:41

    siargy, JLCPCB распаивать отказываются. А платы для нас делают... пока

    Балять мои крылья
  • Будда-Гаутама Senior Member
    офлайн
    Будда-Гаутама Senior Member

    3053

    20 лет на сайте
    пользователь #18008

    Профиль
    Написать сообщение

    3053
    # 7 марта 2023 12:32

    Помогите опознать.
    Возможно - полевик, и даже, наверное КП303 но(!) - маркировка смущает:

    Харе Кришна, харе Рама, харе Смехопанорама!
  • КляйненЕнотен Senior Member
    офлайн
    КляйненЕнотен Senior Member

    26785

    20 лет на сайте
    пользователь #17650

    Профиль
    Написать сообщение

    26785
    # 7 марта 2023 12:38
    Будда-Гаутама:

    Возможно - полевик

    а возможно и оптрон, в Вильме 104 похожие стоят в УВ (хотя могу и ошибаться, более 39-ти лет прошло как я его менял)

    определитесь, "мы там где победа" или "победа там где мы!"
  • VOVAN_L300 Senior Member
    офлайн
    VOVAN_L300 Senior Member

    1876

    5 лет на сайте
    пользователь #2467229

    Профиль
    Написать сообщение

    1876
    # 7 марта 2023 12:48 Редактировалось VOVAN_L300, 1 раз.
    Будда-Гаутама:

    маркировка смущает

    Цифра 3 на корпусе означает транзистор КП303, буква "Е" означает индекс "Е" транзистора КП303, остальные два знака это изготовитель и дата изготовления.

  • Nickl Senior Member
    офлайн
    Nickl Senior Member

    18669

    16 лет на сайте
    пользователь #106646

    Профиль
    Написать сообщение

    18669
    # 7 марта 2023 18:29
    Будда-Гаутама:

    Помогите опознать.
    Возможно - полевик, и даже, наверное КП303 но(!) - маркировка смущает:

    кп303е

    Добавлено спустя 22 секунды

    VOVAN_L300:

    Будда-Гаутама:

    маркировка смущает

    Цифра 3 на корпусе означает транзистор КП303, буква "Е" означает индекс "Е" транзистора КП303, остальные два знака это изготовитель и дата изготовления.

    о, опередил :D
