andrejj-medan:

Конструкция выходного дня.

классная вещь

andrejj-medan:

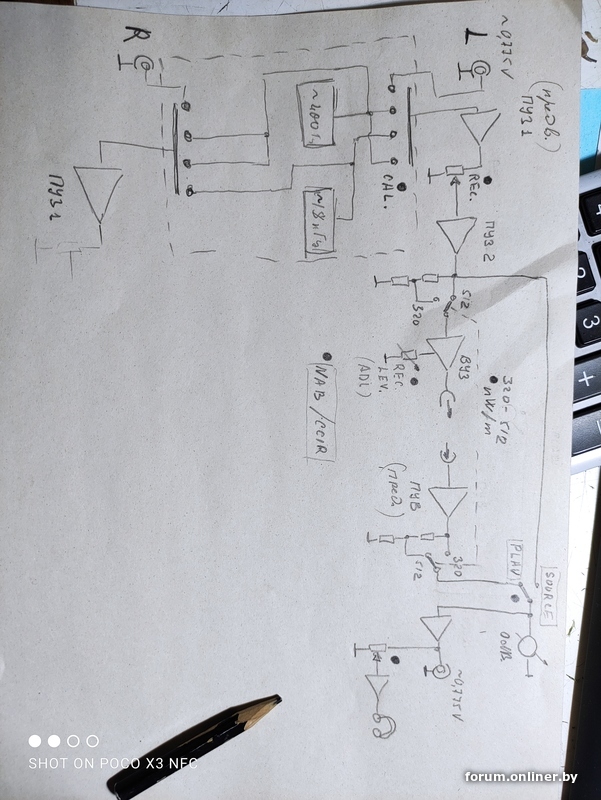

Набросал схему. Какие будут советы, замечания?

Все нормально. Единственное, это точка подключения тестового генератора. Обычно его сигнал подают в тракт записи после регулятора уровня записи, чтобы он не влиял. С другой стороны, имея точный индикатор уровня, можно по нему и уровень тестового сигнала выставлять.

Vicos:

ко всему что есть добавить генератор 10 или 12 кГц и регулировку эквализации УЗ. Хотя это наверное лишнее для катушек.

Нет, не лишнее и для катушек. Действительно, частота генератора 18 кГц несколько высоковата. Например, в Otari генераторы 1 кГц и 10 кГц.

Vicos:

ко всему что есть добавить генератор 10 или 12 кГц и регулировку эквализации УЗ

Liv1:

Нет, не лишнее и для катушек. Действительно, частота генератора 18 кГц несколько высоковата. Например, в Otari генераторы 1 кГц и 10 кГц.

Спасибо за внимание. Тогда вопрос, зачем 10кГц в УЗ? По 18 к, я проверяю полку и качество, чистоту головок перед записью. На 10 к, это сделать не получится. Тем более, УЗ уже отстроен по АЧХ УВ.

Liv1:

Обычно его сигнал подают в тракт записи после регулятора уровня записи, чтобы он не влиял.

вот как раз, я и хочу регуляторы выставить точно, поскольку их сопротивление не точно совпадает от угла поворота ручек УЗ. А точные индикаторы, позволят их выровнять. Как оправдание)))

Liv1:

Сначала выставляется ток подмагничивания...... затем выравнивается АЧХ сквозного канала с помощью коррекции УЗ. Обычно это делают на частоте порядка 10 кГц.

Не понял. Сквозную АЧХ, я выстроил в процессе настройки магнитофона, по тестовой ленте. Или я что-то пропустил?
Из моей практики, при смене лент, я подстраиваю только АЧХ в зоне 16-20кГц, сравнивая с 400 Гц по уровню. Вернее, вначале отдачу на 400, затем подравняю током подмагничивания. на 18кГц. Поправьте меня, если что.

Liv1:

Регуляторы уровня записи устанавливают согласно уровню входного сигнала.

вот это очень сложно сделать на реальном, прыгающем сигнале. Правильней, применять не раздельные потенциометры, а спаренные. Иначе , реальный баланс каналов будет сбит. Если вариант студийной запись, то баланс каналов выставить на пульте. Если запись с пластинки, как пример, то там баланс уже выставлен на студии. и по индикатору, баланс не выставить правильно.
А вот если раздельные уровни, то генераторы, перед уровнями, помогут правильно сделать баланс.

Частоту генератора нужно выставлять самостоятельно под тип ленты, возможностей аудиотракта и не привязываться к каким стандартам. Самое лучшее, если настраивать аппарат под определённый тип применяемой ленты... и плевать тут уже на NAB, IES! Все эти стандарты не совершенны и это раньше было вынужденной мерой для хоть какой совместимости магнитозаписей на других магнитофонах. Всё это чушь для наших современников и не нужно к этому привязываться!
Гоним на всех частотах запись и смотрим. От типа ленты также зависит предельная частота ГСП... и чем она выше, тем лучше. Ширина зазора голов и скорость движения ленты также является важным фактором для выбора частоты генератора подмагничивания. Если зазор на большой скорости слишком узок или широк, то волна тупо не успевает своим горбом (амплитудой) "догнать" и в результате, некоторые не отрегулированные тракты, особенно это заметно при стандарте IES... имеют провалы. Не все это замечают и не все этим озадачиваются в измерениях. Ампексы особенно этим страдают, хоть и за счёт узких своих дорог в головках, исключили проникание сигнала с соседних дорожек.
Мой всем совет - забудьте СТАНДАРТЫ прошлого!

andrejj-medan, хорошо и красиво сделали, Андрей!
Очень нужная вещь!!!
У меня криво. Стыдно только показывать, мне хватает.

Scorpic, привет, Олежа!
Ничего по тем катушкам не подскажу. Я выбрасываю.

powerday2017, прямо сейчас не могу вам помочь с оплатой за счётчик у Лива. Надо ехать в Москву и разбираться с ихней картой Сбера. Операции с неё опять приоставлены.
И в чём проблемы? Пусть вышлет Лив счётчик если он вам поверит, а по деньгам рано или поздно решится вопрос... ведь много есть способов перевести деньги.
Если что, я смогу помочь, но только позже когда моя карта будет разбокирована, а лучше поищите другие пути оплаты.

Vicos:

тогда зачем вообще калибровка?

в поф аппаратуре, гибкость настроек необходима, т.к в процессе работы меняют блоки головок, блоки УВ, УЗ, и там, все настройки крайне оправданы. Конечно, у меня сейчас практика только на 38, там всё как правило ровно, очень редко на 19.
А стандарты нужны, т.к идёт обмен лент. и всё должно совпадать, без перекосов.

Ну вот и варианты по оплате высветились, полно ведь способов!
Даже Vicos предложил помощь. Респект!

А чего вы все молчали до всего этого? Просил ведь человек и озвучил проблему с оплатой...

andrejj-medan:

...у меня сейчас практика только на 38

Зачем?
Давай сразу 76 и точка!

Vicos:

есть на то причины, не помогать этому человеку, но надо подумать )))

Да прекрати!
Все мы под одним небом ходим. Не стоит даже и думать!
Бизнес есть бизнес...
Что с того, если повердайл не получит этот счётчик напрямую? Море ведь других способов у него купить и мало того, есть ещё украинские счётчики. И похер, что они там считают.
Всё это хрень на постном масле, как и где купить... через кого угодно.
Приземлись Виктор!
