Транзисторные усилители мощности

larion:

Кто? Хороший вопрос...

кокетничаешь?

larion:

Я про тебе даже не думал.

а зря)) Я же писал, что обязательно попробую . Вчера просидел до 2х ночи собрал макет, и был результатом очень доволен. Конечно, пришлось пересмотреть некоторые моменты, но хорошо, что нашёлся для макета подходящий трансик. Очень красивый клип и по Кг, просто супер, это на 5 ом при 15 вольтах. Спектр, красивее чем на пентодах, и правильный.) Полка, до 100кГц. ранс то простой)
Сейчас, уже буду делать пробный, стерео макет для прослушки, по одной лампе 6Н7 или 6Н9 на канал, и мотать правильные трансы, благо, они простые. Предчувствие, по результатом макета, результат , очень ободряющие!

larion:

Ну внизу пока не полка, видно по клипу.

andrejj-medan:

что нашёлся для макета подходящий трансик.

Задача была макетнуть идею. проверить фрагменты, их возможные варианты, поэтому и такой трансик более чем., это уж твой, постоянный негативизм. по любому поводу
Но без всяких сомнений, он значительно будет проще.

larion:

чем например этот меня дожен не устраивать, бестрансформаторый...

а посмотри, как он выходит из клипа на полке. Там же иголка. Ты же должен понимать природу этой просеки. Это работа плохой ОС . со всеми вытекающими...
Ладно, что тебе объяснять. Конечно, всё у меня плохо!

Похоже эти двое свой очередной чат кончили...

Небольшое критическое замечание к приведенной тут схеме - "классике"... Сразу видно, что она неработоспособна, графическое обозначение транзистора на схеме со встроенным каналом... Предположу, что схема заимствована у "загнивающих", и изначально в ней использовался транзистор с индуцированным каналом (enhancement mode transistor) и при этом с не малым U threshold, скажем Вольта 4.

Совковый транзистор КП901, хоть по техописанию и обзывается с индуцированным каналом, но его зависимости тока стока от напряжения исток-затвор такие, что от экземпляра к экземпляру он не пойми какой, см. график

.
Если попадется с кривой помеченной жёлтой стрелкой, то с индуцированным... Кривая с красной стрелкой - depletion mode transistor (встроенный канал.

.
Эта схема с экземплярами транзисторов КП901 с желтой кривой работоспособна для малых уровней выходного сигнала. А вот с экземплярами транзисторов с красной - ??? Так как схема нарисована с транзистором со встроенным каналом, то она не работоспособна... К тому же, если схема подключается на входы с нулевым потенциало, то полярность кондёра C5 не верная. Вот такой негатив... Мои выводы умозрительные, не макетировал, транзисторов КП901 не имею...

Немного позитива для тех кто паникует, видя что схема с двухполярным питанием, а ему нужна с однополярным. Многие схемы с двухполярным питанием легко переделываются под одно питание. Вот вариант для конкретно приведенной тут "классики". С помощью подбора R1 - выбор режима по пост току...

larion:

Да не парься, ты единственный, кто до сих пор об этом думает.

Вы не поняли.

Огрехи приведенной Вами схемы "классики" я заметил практически мгновенно))), сразу же после того как Вы их никогда не замечали.., но опубликовали (типа рекомендовали)... Схема нарисована с транзистором со встроенным каналом, сразу аидно, что она не работоспособна...

Я давно об этом не думаю, на всякий случай постанул сейчас для думающих.., а не хавающих Ваше ...
Раньше не постил, потому что не хотел мешать Вам обоим париться - пиариться...)))

Сейчас с автором пообщался.Старый добрый товарищ, Пугачёв Игорь Семёнович.. Решил выложить.
https://podpiska.pochta.ru/storage/public/16b8e250-d28e-4481-b875 ... ДИОМИР.pdf

.... на прошлой неделе я тоже сподобился чуть поправить усилитель древний пионер pioneer sa-500
выкинул плату УМ и поставил туда STK-4311
звучание конечно очень своеобразное...
не утомляет....

larion:

он шутит, а ты повелся

Да нифига не повелся. Я давно посматриваю этого олдовского приколиста.

larion, ну таки да, теперяче в теме либо дурка, либо прикол.
Сурьезного нет и в помине.

larion:

https://forum.onliner.by/viewtopic.php?t=3566506&p=115115955#p115115846

andrejj-medan:

автотрансформатор, к счастью, не охвачено ОСом.

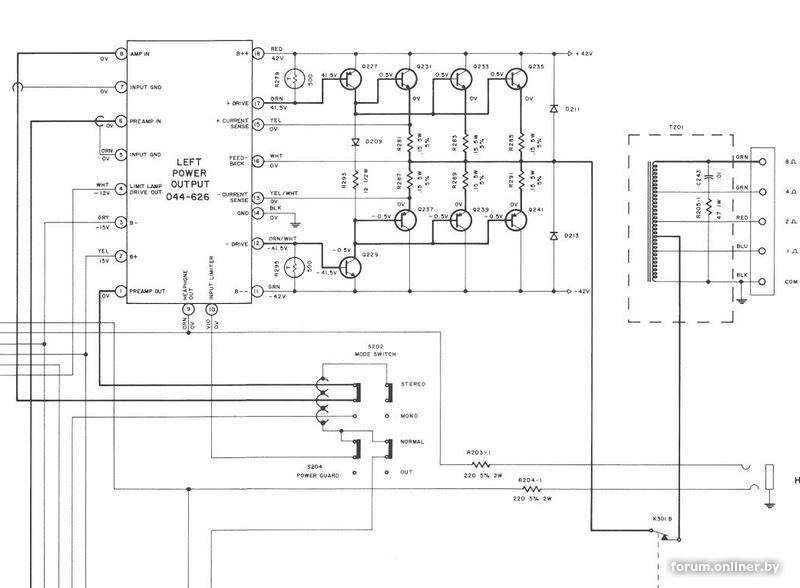

А нафига это было бы нужно, там до трансформаторов по сути классическая схема с ОС.

Добавлено спустя 7 минут 25 секунд

Схема крайне обычная. Главное, как с АС стыкуется! Это всегда слышно. Сегодня, у меня тусовка была. Много всякого железа переслушали. Народ удивился. Недаром, эти "концы", всегда ценились.
