Тот график вообще характеризует не выходное напряжение, а коэффициент стабилизации.

Я где-то писал, что он характеризует выходное напряжение? Мне как бы не нужно объяснять, что характерезует тот график. А для какого выходного напряжения (схемы) он приведен. Логично предположить, что для референсного, а для повышенного, как в нашем случае, вид может быть другим.
Ну а по сути я уже писал

brazia:

В данном случае - бесплезная информация.

vovchik_romualdovich:

Ещё и присутствуют и по одному резистору 0,1 Ома (черные Dale).

Я именно о них и говорил, а не о паре тех больших рядом.

brazia:

Посмотрите внимательней, для расчета я взял разницу между девиациями на этих температурах.. Это делать нельзя? Или это неправильно? Готов увидеть вашу версию этого расчета.

Этот график показывает только величину нестабильности выходного напряжения при изменении нагрузки (фактически, это характеризует величину усиления усилителя ошибки). А как выходное напряжение зависит от температуры - это совсем другая зависимость, которая может быть какой угодно, на этом графике нет такой информации (это температурный коэффициент опорного источника и температурная зависимость напряжения смещения усилителя ошибки). Невозможно на основе этого графика найти разницу напряжений двух стабилизаторов при разных температурах.

brazia:

Я привел разницу, которая возникает только из-за разницы температур. При условии одинакового изменения нагрузки у обоих стабилизаторов это сделать можно, именно по этому графику.

Нет, по этому графику нельзя. Этот график отражает лишь реакцию стабилизатора на скачок нагрузки в зависимости от температуры. А как с температурой меняется опорное напряжение, он не говорит.

Могу пояснить. Представим, что один стабилизатор имеет температуру 25 градусов, другой 100 градусов. Если подключить нагрузку 7.5 А, то выходное напряжение у первого уменьшится примерно на 0.06%, а у второго - примерно на 0.09%. Но относительно чего будет это уменьшение? Опорное напряжение ведь тоже зависит от температуры, поэтому нужен еще один график. На нем видим (график увеличил и измерил), что при 25 градусах опорное равно 1.25 В, а при 100 градусах - примерно 1.2506 В, что составляет +0.05%. В итоге у первого стабилизатора под нагрузкой будет -0.06%, у второго -0.04% (относительно номинала, т.е. ненагруженного стабилизатора при 25 градусах). Получается, напряжение с повышением температуры увеличится даже с учетом большей просадки под нагрузкой.

brazia:

Правда я насчитал разницу 0,02%, а вы 0,03, но не суть.
Всё! Обсуждался только приведенный график и его способность что-то скомпенсировать.

Вы прикалываетесь, или и правда не понимаете? Эти 0.06% и 0.09% нельзя вычитать, потому что это проценты от разных чисел. А от каких именно - данный график не говорит, нужен еще один график для опорного напряжения. И если его учесть, то получится не -0.03%, а +0.02%, т.е. противоположный эффект. Поэтому приведенный график ничего не может сказать, будет ли вообще какая-то компенсация.

brazia:

Я исследовал конкретный график

Этот график запостил visyok, прокомментировав его ошибочно как "У LT108x зависимость выходного напряжения от температуры отрицательная". Чем всех сбил с толку.

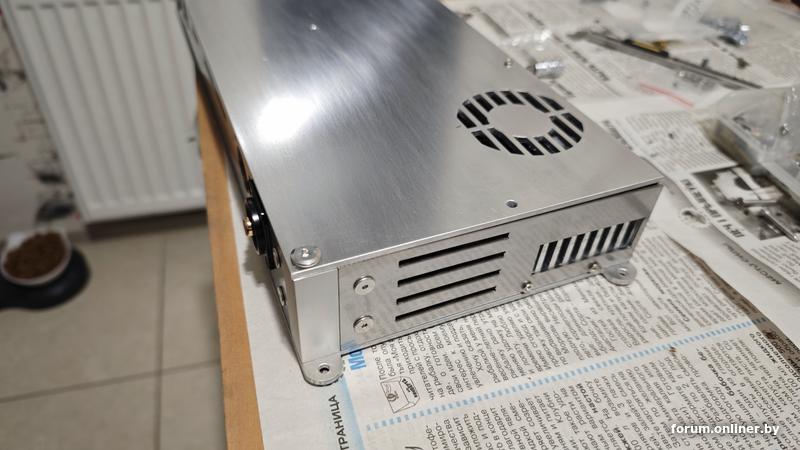

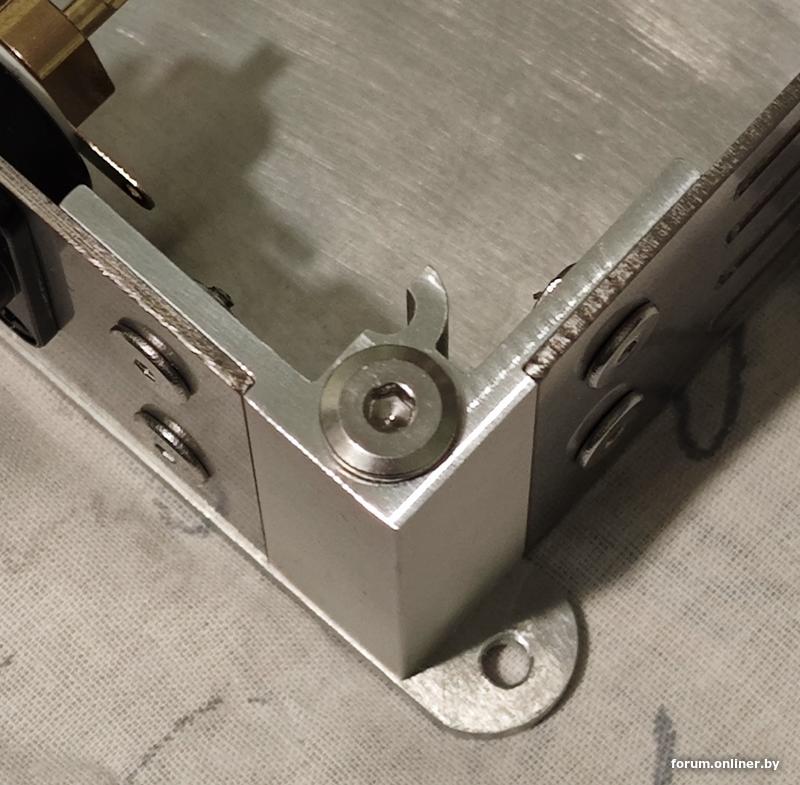

dyno, зачетно и надежно выглядит

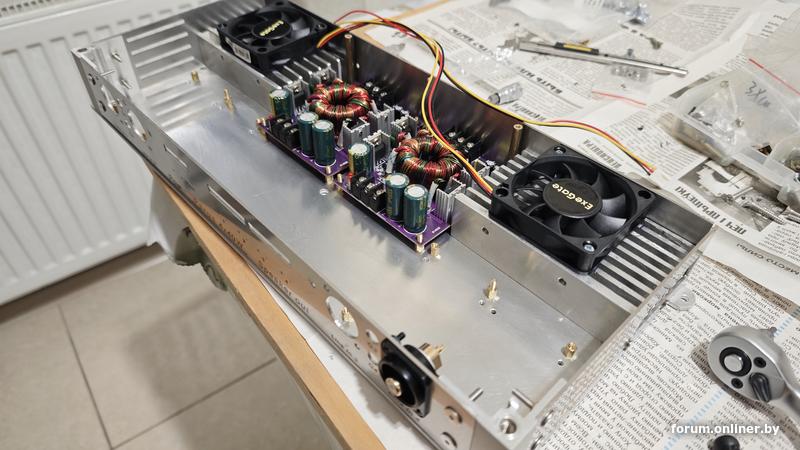

Вроде у вентиляторов ExeGate bearing type is sleeve (подшипник просто втулка), и для них весьма предпочтительно работать в вертикальном положении, чтобы ось подшипника была в горизонтальном...

dyno, если там обычные подшипники скольжения, то можно для увеличения ресурса капнуть немного моторного масла - поддеть наклейку, достать пробку, накапать масла, всё вернуть взад. На заводах масло экономят.

Силиконовая жидкая слишком жидкая, густая - слишком густая. Рабочее положение вентилятора затычкой вниз - плохо. Масло стечёт.
Я себе делал шарманку в гараж, так вентилятор поставил шарикоподшипниковый, хотя он стоит вертикально (ось - горизонтально). Впрочем, у меня под руками оказался только такой вентилятор нужного размера
