    # 10 июня 2022 21:14
    Mr_Volan:

    а мне предлагает женские трусики, волосы и косметику

    купи ниппеля :D

  • Mr_Volan Member
    офлайн
    Mr_Volan Member

    442

    7 лет на сайте
    пользователь #1678645

    Профиль
    Написать сообщение

    442
    # 10 июня 2022 21:33

    я тогда вообще заикаться буду, при заходе на Али)

  • Land Клуб Самоделкиных
    офлайн
    Land Клуб Самоделкиных

    23275

    20 лет на сайте
    пользователь #1470

    Профиль
    Написать сообщение

    23275
    # 11 июня 2022 12:05
    Mr_Volan:

    мне предлагает женские трусики, волосы и косметику

    это нормально. Я вроде как нашел дохлую ссылку на двухкомпонентную маску. Само-собой, она теперь в разделе бьюти

    Согласно теории струн Вселенная имеет дополнительные измерения, свернутые в пространство Калаби-Яу.
  • КляйненЕнотен Senior Member
    офлайн
    КляйненЕнотен Senior Member

    22144

    18 лет на сайте
    пользователь #17650

    Профиль
    Написать сообщение

    22144
    # 11 июня 2022 13:17

    Не о самоделках, а об лучших конструкциях, особенно лучшие те, кто смог ТАКОЕ продать! :D
    Для поднятия настроения

    определитесь, "мы там где победа" или "победа там где мы!"
  • dyno Senior Member
    офлайн
    dyno Senior Member

    12105

    13 лет на сайте
    пользователь #145869

    Профиль
    Написать сообщение

    12105
    # 11 июня 2022 17:58 Редактировалось dyno, 3 раз(а).
    seriyvolk:

    Если там ШИМ (такое бывает, да), то вопрос решается диодом шоттки и кондёром на пару сотен мкф.

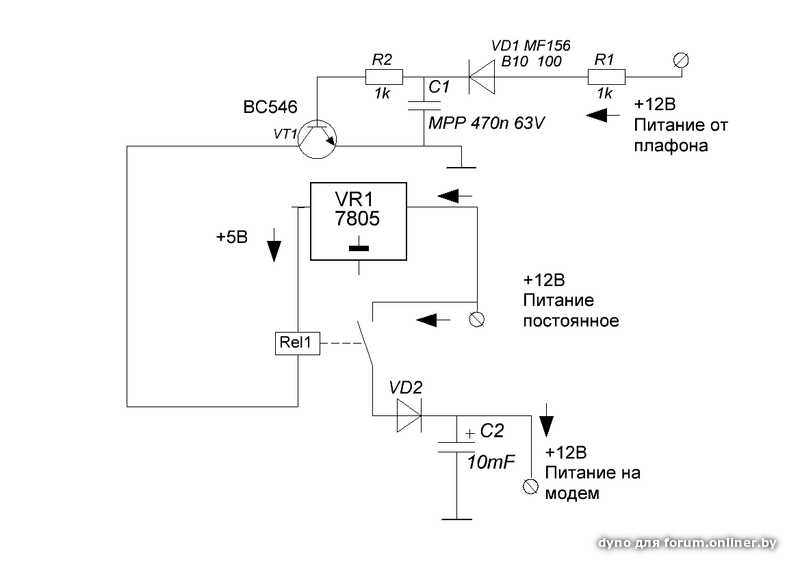

    Сегодня собрал по такой схеме. Стаб оставил, так как до этого уже поставил реле 5В.

    Подключил - работает. Поставил на охрану - отключилось, повторного включения нет. Снял с охраны, завёл машину, и тут реле начинает верещать как сверчок. Видимо питание плафона перешло на ШИМ.
    Куда тут добавить диод и кондёр, по линии плафона?

    ЗЫ Чёт похоже на тупик... В рабочем режиме плафон должен видеть нагрузку, а в нерабочем - нет. Слишком интеллектуальная задача даже для ВАГовского авто. ))))))

    ЗЗЫ Нужно наверное искать питание подсветки кнопок панели?

    Мои Боги меня рабом не называли.
  • dyno Senior Member
    офлайн
    dyno Senior Member

    12105

    13 лет на сайте
    пользователь #145869

    Профиль
    Написать сообщение

    12105
    # 11 июня 2022 20:00 Редактировалось dyno, 2 раз(а).

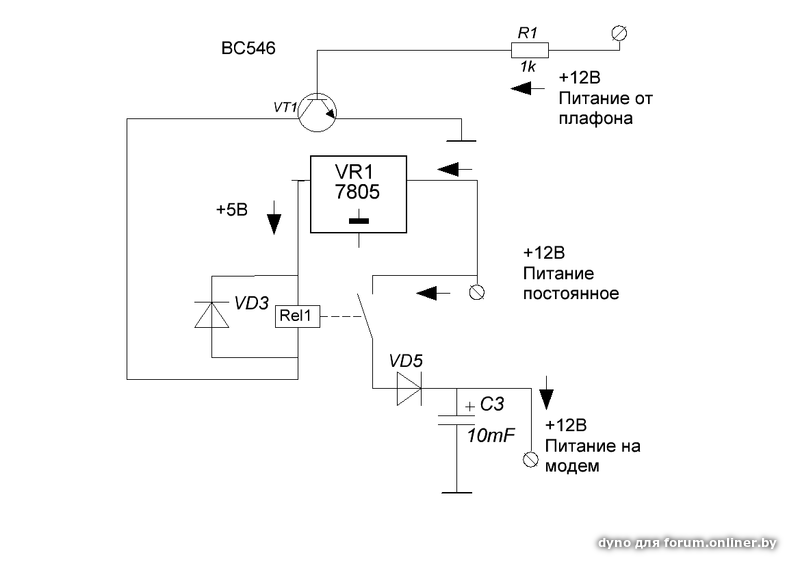

    Модифицировал схему, всё заработало как надо. Нужно только длительный тест, вдруг в процессе что-то пойдет не так...
    Можно ли что-то упростить в ней?

    Мои Боги меня рабом не называли.
  • VOVAN_L300 Senior Member
    офлайн
    VOVAN_L300 Senior Member

    1290

    4 года на сайте
    пользователь #2467229

    Профиль
    Написать сообщение

    1290
    # 11 июня 2022 20:10
    dyno:

    Можно ли что-то упростить в ней?

    а напомните с какой целью этот огород нагородили?

  • dyno Senior Member
    офлайн
    dyno Senior Member

    12105

    13 лет на сайте
    пользователь #145869

    Профиль
    Написать сообщение

    12105
    # 11 июня 2022 20:20
    VOVAN_L300:

    с какой целью

    Начало тут.

    Мои Боги меня рабом не называли.
  • Land Клуб Самоделкиных
    офлайн
    Land Клуб Самоделкиных

    23275

    20 лет на сайте
    пользователь #1470

    Профиль
    Написать сообщение

    23275
    # 11 июня 2022 20:37
    dyno:

    Можно ли что-то упростить в ней?

    поставить 12в реле и выбросить стаб :D

    Согласно теории струн Вселенная имеет дополнительные измерения, свернутые в пространство Калаби-Яу.
  • brazia Senior Member
    офлайн
    brazia Senior Member

    2430

    12 лет на сайте
    пользователь #207786

    Профиль
    Написать сообщение

    2430
    # 11 июня 2022 20:56

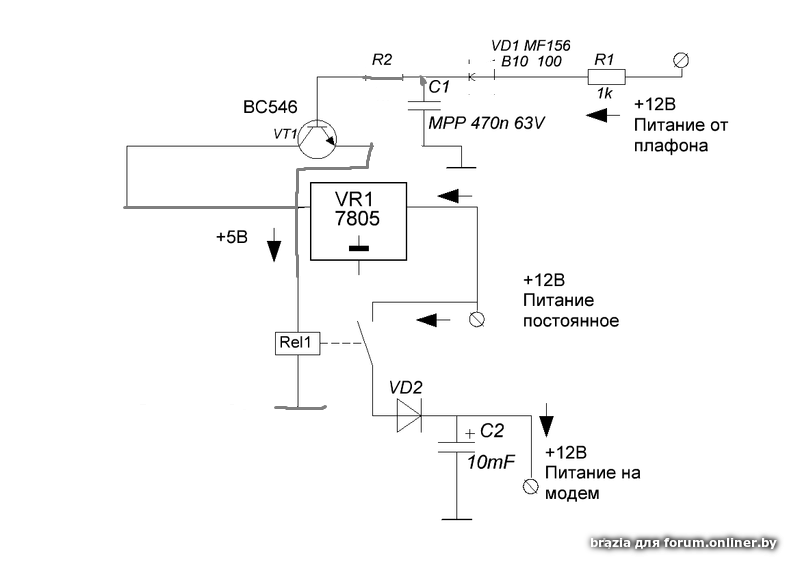

    dyno, а помните, что я тогда писал? :D

    brazia:

    Во-вторых напряжение срабатывания будет 1.2в. Что-то мне подсказывает, что помехи с таким напряжением в машине найдутся.

  • dyno Senior Member
    офлайн
    dyno Senior Member

    12105

    13 лет на сайте
    пользователь #145869

    Профиль
    Написать сообщение

    12105
    # 11 июня 2022 21:00 Редактировалось dyno, 3 раз(а).

    Land, можно, наверное, но в машине не 12В, а так всё четко. 8)

    brazia, здается мне, то были не помехи...

    В итоге поставил обычный диод вместо Шоттки, и емкость С1 заменил на 0,33мкФ, всё работает. Буду тестировать. :)

    Большое дело сделал, намного упростилась работа и ускорился старт аудиосистемы. Всем спасибо за помощь. :)

    Мои Боги меня рабом не называли.
  • VOVAN_L300 Senior Member
    офлайн
    VOVAN_L300 Senior Member

    1290

    4 года на сайте
    пользователь #2467229

    Профиль
    Написать сообщение

    1290
    # 11 июня 2022 21:32
    dyno:

    Начало тут.

    ну нет, так нет

    Land:

    поставить 12в реле и выбросить стаб

    совершенно согласен :super:

    dyno:

    в машине не 12В

    а сколько?
    на схеме 12 нарисовано

  • dyno Senior Member
    офлайн
    dyno Senior Member

    12105

    13 лет на сайте
    пользователь #145869

    Профиль
    Написать сообщение

    12105
    # 11 июня 2022 21:34 Редактировалось dyno, 3 раз(а).
    VOVAN_L300:

    ну нет, так нет

    Там не много постов, можно перечитать.
    В машине нужно организовать включение реле при снятии с охраны, и выключение при постановке на охрану, если коротко. Источник (триггер) - плафон в бардачке.

    VOVAN_L300:

    а сколько?

    Всегда было 14,4В.

    Мои Боги меня рабом не называли.
  • Land Клуб Самоделкиных
    офлайн
    Land Клуб Самоделкиных

    23275

    20 лет на сайте
    пользователь #1470

    Профиль
    Написать сообщение

    23275
    # 11 июня 2022 21:58
    dyno:

    можно, наверное, но в машине не 12В, а так всё четко.

    ну так и у реле есть допустимый диапазон. Ну поставьте автомобильное на 14.4 :lol:

    Согласно теории струн Вселенная имеет дополнительные измерения, свернутые в пространство Калаби-Яу.
  • VOVAN_L300 Senior Member
    офлайн
    VOVAN_L300 Senior Member

    1290

    4 года на сайте
    пользователь #2467229

    Профиль
    Написать сообщение

    1290
    # 11 июня 2022 22:18
    dyno:

    В машине нужно организовать включение реле при снятии с охраны, и выключение при постановке на охрану, если коротко.

    с незапамятных времён (четверть века так точно) в сигнализациях присутствуют триггеры для управления доп. релюшками

    dyno:

    Всегда было 14,4В.

    только не подумайте, что хочу вас обидеть, но вы хоть понимаете что пишите?

  • 3359333 Senior Member
    офлайн
    3359333 Senior Member

    583

    более полугода на сайте
    пользователь #3359333

    Профиль
    Написать сообщение

    583
    # 11 июня 2022 22:20
    Mr_Volan:

    разную электронику искал и покупал, а мне предлагает женские трусики, волосы и косметику

    Али лучше знать, чего вам не хватает! :D

  • dyno Senior Member
    офлайн
    dyno Senior Member

    12105

    13 лет на сайте
    пользователь #145869

    Профиль
    Написать сообщение

    12105
    # 11 июня 2022 22:25
    Land:

    ну так и у реле есть допустимый диапазон. Ну поставьте автомобильное на 14.4

    Нету. А покупать нет смысла, когда под рукой всё есть. ;)

    VOVAN_L300:

    в сигнализациях

    Я в курсе... Но это не обсуждается.

    VOVAN_L300:

    вы хоть понимаете

    Само собой. Бывает 14,4? Значит реле должно выдерживать. :)

    Мои Боги меня рабом не называли.
  • VOVAN_L300 Senior Member
    офлайн
    VOVAN_L300 Senior Member

    1290

    4 года на сайте
    пользователь #2467229

    Профиль
    Написать сообщение

    1290
    # 11 июня 2022 22:33
    dyno:

    Бывает 14,4? Значит реле должно выдерживать.

    суть в том что на реле указано номинальное напряжение, а рабочий диапазон ±4В

    dyno:

    Нету. А покупать нет смысла, когда под рукой всё есть. ;)
    Я в курсе... Но это не обсуждается.

    а, так вам чисто заняться нечем...
    хорошо вам :)

  • seriyvolk Senior Member
    офлайн
    seriyvolk Senior Member

    2045

    11 лет на сайте
    пользователь #298004

    Профиль
    Написать сообщение

    2045
    # 11 июня 2022 23:21
    dyno:

    Модифицировал схему, всё заработало как надо.

    Ну вот здесь интегратор правильный.

    VOVAN_L300:

    с незапамятных времён (четверть века так точно) в сигнализациях присутствуют триггеры для управления доп. релюшками

    И в родной охранной системе тоже? :trollface:

  • dyno Senior Member
    офлайн
    dyno Senior Member

    12105

    13 лет на сайте
    пользователь #145869

    Профиль
    Написать сообщение

    12105
    # 12 июня 2022 00:17 Редактировалось dyno, 1 раз.
    VOVAN_L300:

    а, так вам чисто заняться нечем...

    Не, просто лишние расходы зачем?

    VOVAN_L300:

    суть в том что на реле указано номинальное напряжение, а рабочий диапазон ±4В

    Я знаю, даташиты читал. Но было б то брэндовое реле, а кетайское рожно так насиловать - себе дороже...

    Тут важно было понять, реализуемо ли в принципе. А потом можно и плату вытравить, и схему оптимизировать, если будет желание.
