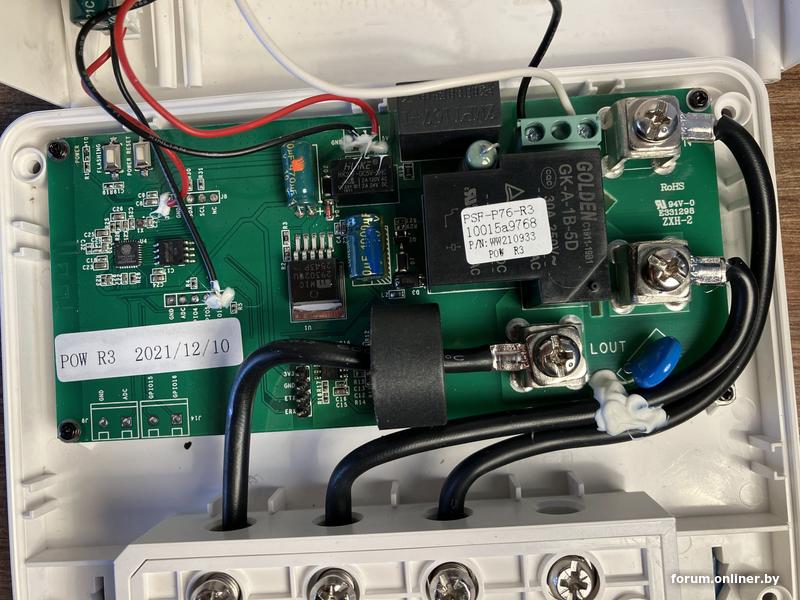

Реле Sonoff Pow R3
Контроллер:
ESP8266EX
Флеш-память:
Winbond 25Q32JVSIQ
32 Mb (4MB)
32M-bit Serial Flash Memory with uniform 4KB sectors and Dual/Quad SPI

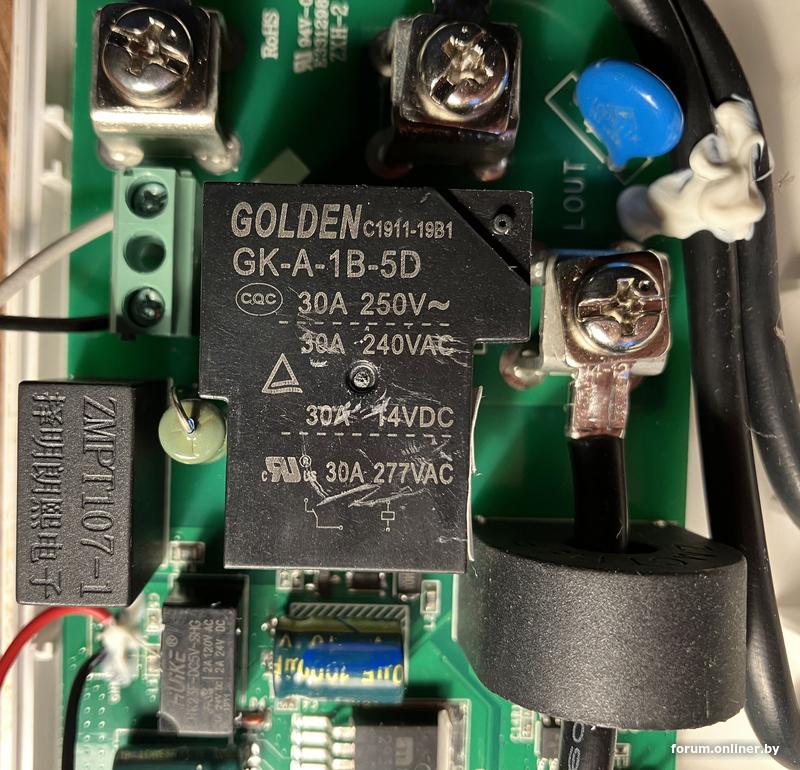

Реле силовое c 1НЗ контактом:
GK-A-1B-5D
1B - contact arrangement (1NC)
30А
coil 5VDC

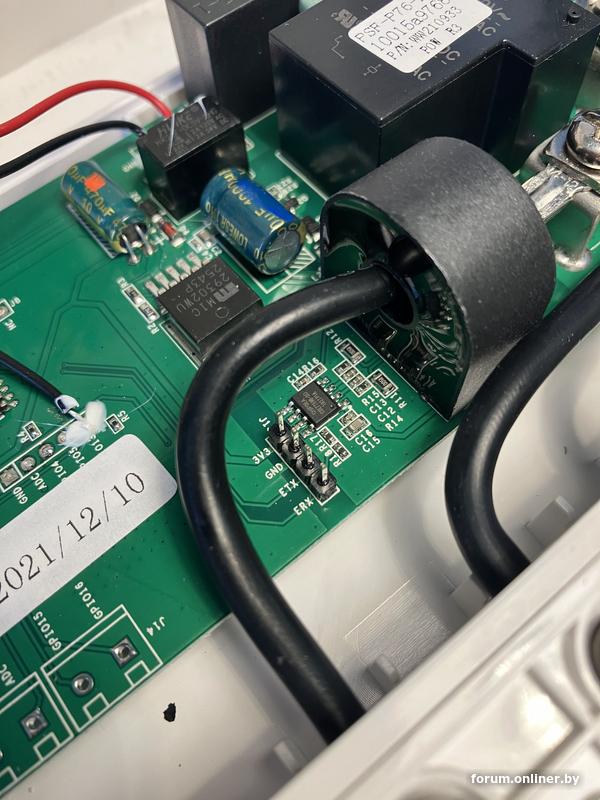

Трансформатор тока:
ZMCT118F
30A, 1000:1
Current-type Voltage transformer:
ZMPT107-1
0-1000V
Микросхема счётчика электроэнергии, однофазная:
CSE7759B-SO
Шим-контроллер 230VAC/5VAC:
двухэлементная микросхема обратной связи первичной обмотки мощностью 2,5Вт
LP3669A
Реле сброса по питанию 5В с 1НЗ контактом:
HK23F-DC5V-SHG
2.5W
[U1] LDO-стабилизатор напряжения 5V на 3.3V:
MIC29302WU-TR
VinMAX = 26VDC
Vout = 1.25…25VDC
Кнопка Power reset прерывает цепь питания 5VDC через реле сброса по питанию 5В (нажатие на кнопку замыкает цепь питания катушки реле и контакт реле размыкается).

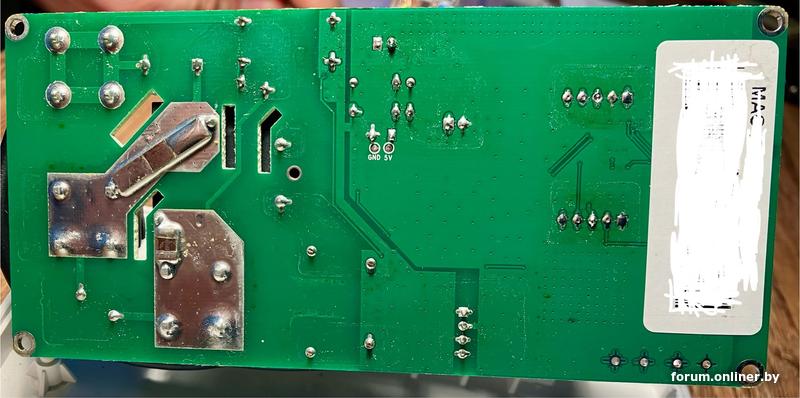

На плате есть как минимум 4 свободных GPIO и выводы 5VDC и 3.3VDC. С кастомной прошивкой (например Tasmota) можно подключать свои датчики и исполнительные устройства, подсоединяя их к свободным выводам микроконтроллера ESP8266.
Подключения выводов ESP8266 на плате:
GPIO0 - BUTTON 1 (FLASHING), 1NO
GPIO1 - CSE7766_Tx
GPIO2 - ?
GPIO3 - CSE7766_RX
GPIO4 - user
GPIO5 - user
GPIO9 - ?
GPIO10 - ?
GPIO12 - RELAY_i 1
GPIO13 - LED_i 1 (LED1)
GPIO14 - ?
GPIO15 - user
GPIO16 - user
ADC - ?
