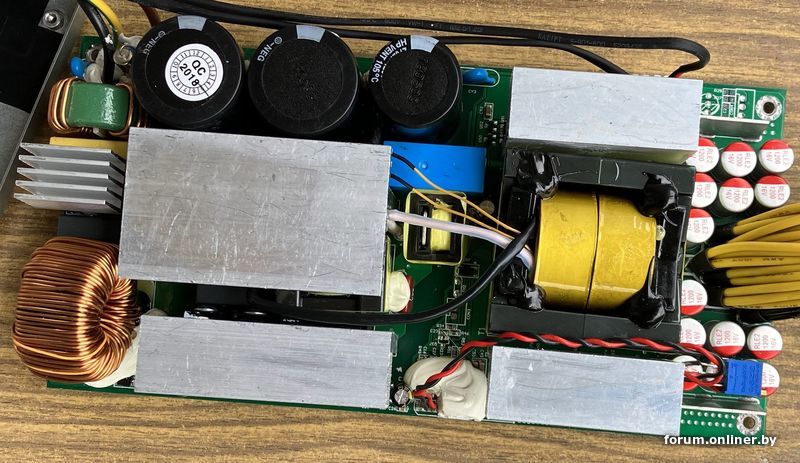

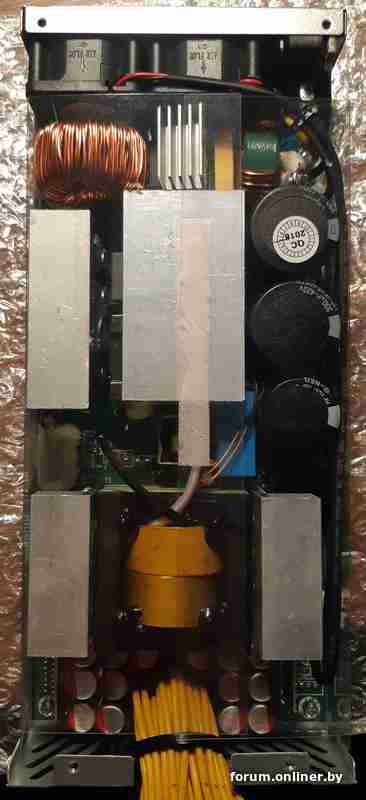

Блок питания для майнинговых систем R-Senda SD-2400W-BTC-1
Резонансный импульсный источник напряжения. Компактный, мощный, шумный.
Вход: 230V АС 50/60 Hz (~12A max.)
Выход: 12V DC 200А max.
Pмакс.: 2400W
Заявленный сертификат: 80 PLUS Platinum (КПД >= 90%, коэффициент мощности >= 0,94 при 50% нагрузке).
Автоматический плавный пуск с задержкой через встроенное синее реле AFE BPM-SS-112LM (12VDC 1NO:16A@250VDC)
Входной выпрямитель

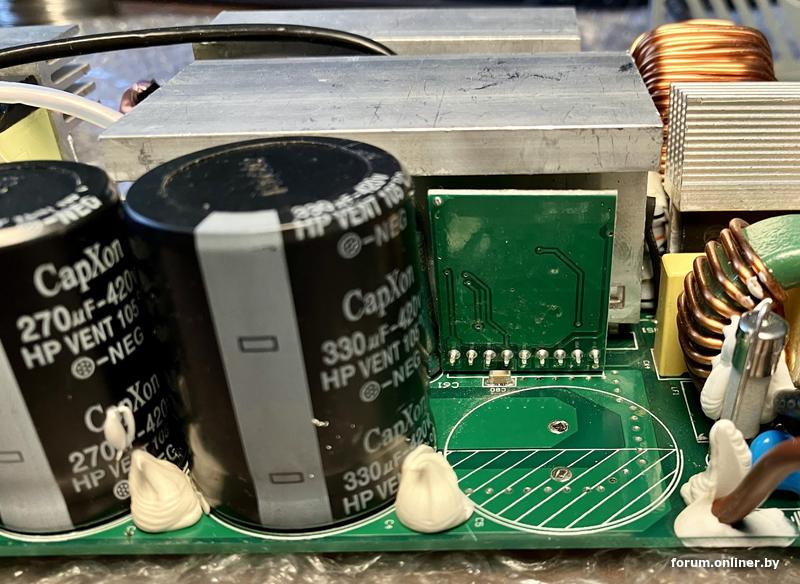

Конденсаторы фильтра:
C3: 270uF, 420V, d=25mm, h=37mm.
С4, С5: 330uF, 420V, d=30mm, h=37mm.
Инвертор и PFC
Контроллер:

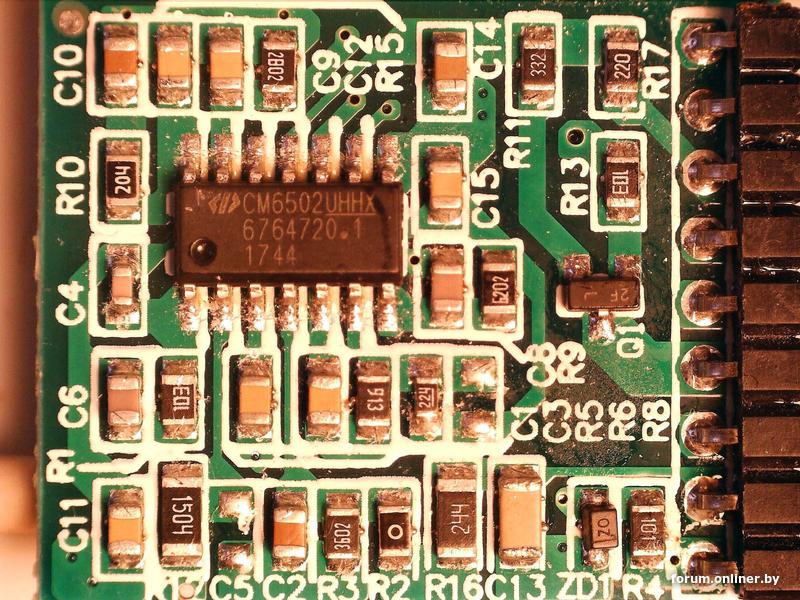

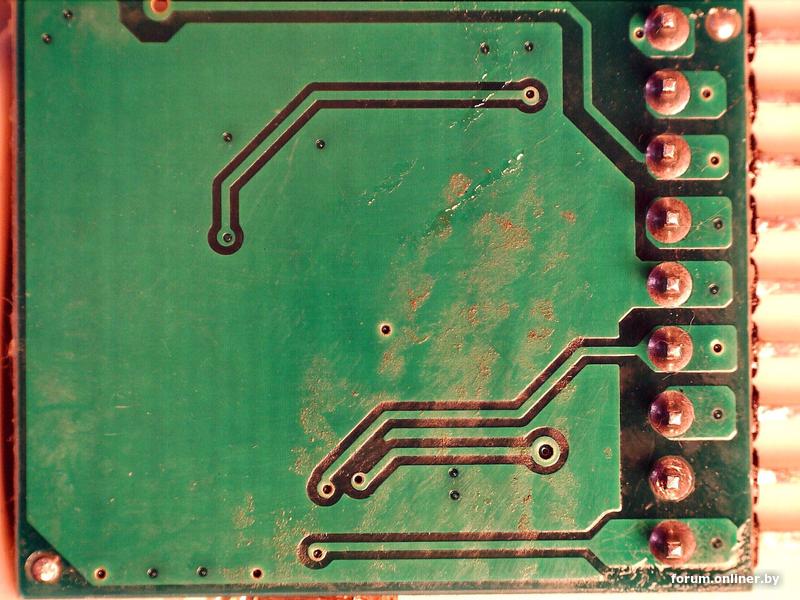

Champion CM6502UHHX (на отдельной плате в термоусадке)
Транзисторы:
OSG55R14F (N-channel, 550V, IDpeak=69A, IDcont.=23A@25°C, 140mOhm, TO-220F), 4 шт. инвертор + 4 шт. PFC.
Выходной синхронный выпрямитель
Контроллер:
Champion CM690116X
Залит белым компаундом. Компаунд мягкий, снимается несложно.
Транзисторы выходного выпрямителя:

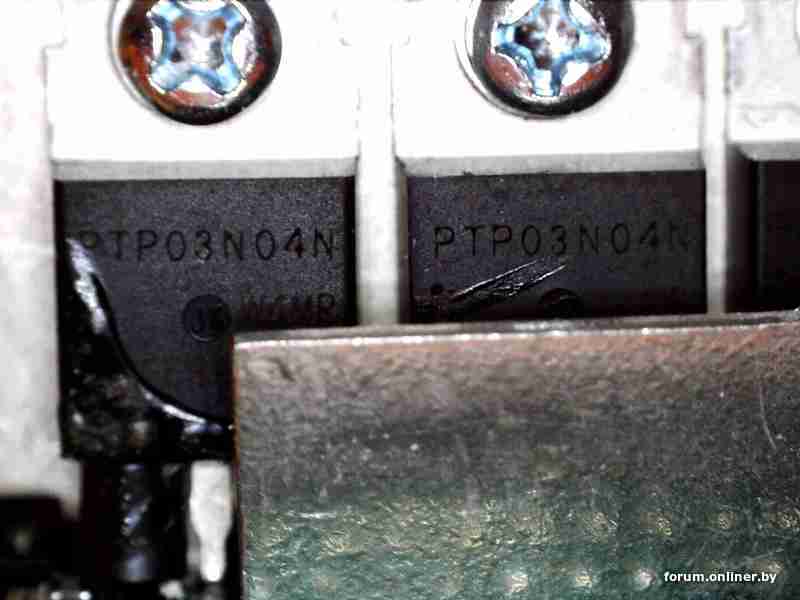

PTP03N04N (N-channel, 40V, 240A-silicon, 80A-package, TO-220), 8 шт.,
по два транзистора в параллели.
Выходное напряжение на холостом ходу:
12,45 Вольт
На выходе:
10 разъёмов PCIe 6 pin (12VDC).
30 жёлтых проводов +12VDC калибром 16AWG каждый (примерно 1,5 кв. мм каждый). Cуммарное сечение всех жёлтых проводов примерно 45 кв. мм.
30 чёрных проводов GND калибром 16AWG каждый (примерно 1,5 кв. мм каждый). Cуммарное сечение всех чёрных проводов примерно 45 кв. мм.

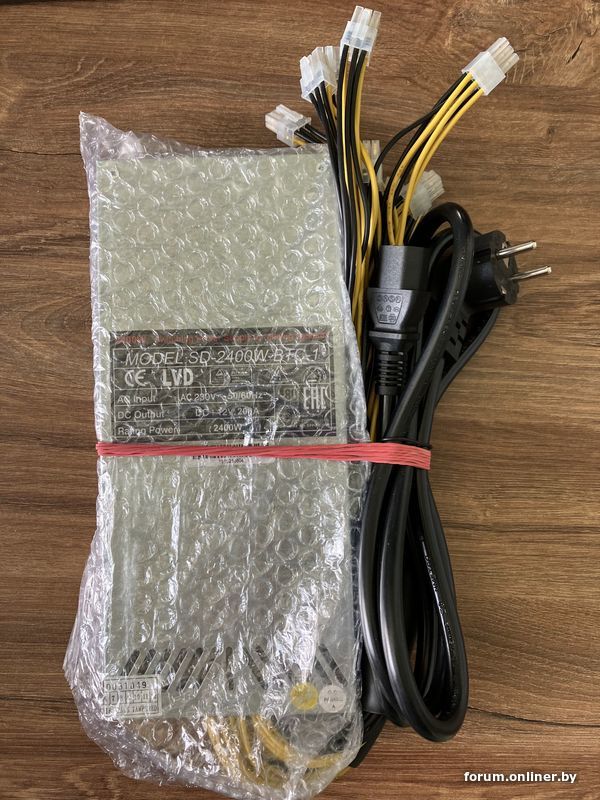

В комплекте может быть кабель для подключения блока к сети 230VAC сечением 3x1,5 кв. мм., длиной 1,4 метра, и с разъёмами Schuko CEE 7/7 с одной стороны и IEC 60320 C13 с другой.

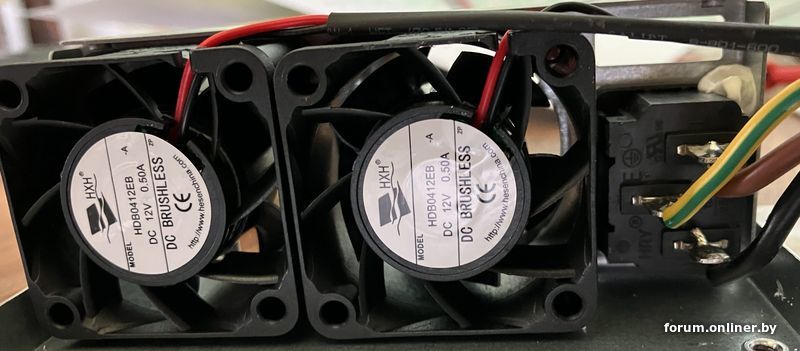

Два вентилятора HDB0412EB 12VDC 0.5A 13000RPM 0.63m³/min 22.24CFM 17.93mmH2O 40x40x28мм со спрямляющим аппратом работают от выходного напряжения напрямую безо всяких регулировок. Очень шумные (~58.4 dBa).

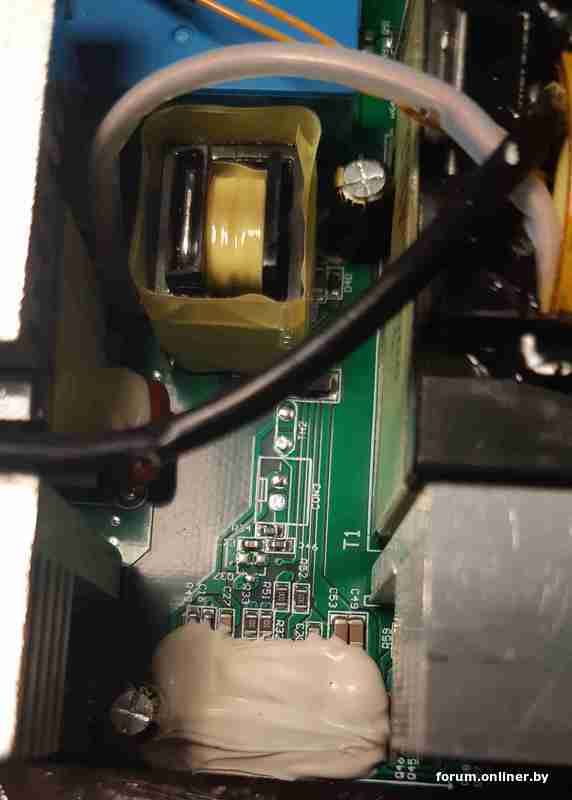

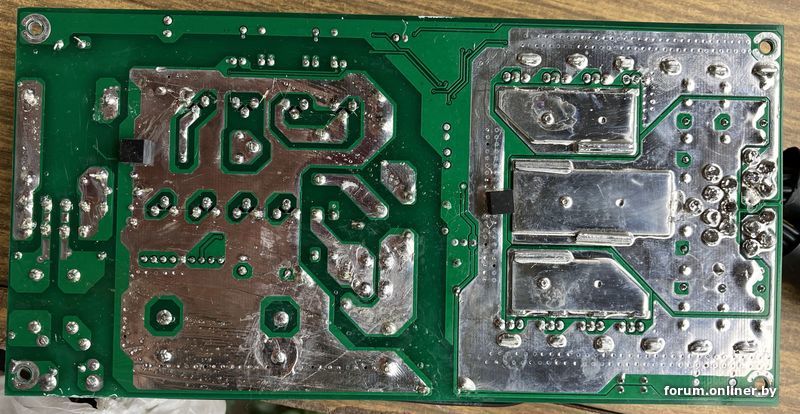

Параметры некоторых компонентов:
R35: 10 Ohm 0.125W SMD-0805.
С20: 270 pF, 50V, SMD-0805.
С53, С49, С47: 2,2 uF, 25V, SMD-1206.
Можно переделать этот блок питания на другое напряжение, примерно от 10 до 16 Вольт. Для этого можно заменить резисторы делителя напряжения обратной связи на втором выводе контроллера CM690116X. Получится мощный компактный стабилизированный источник напряжения с выходным напряжением примерно 10...16 Вольт, в том числе с плавной регулировкой выходного напряжения, если в делителе напряжения обратной связи применить переменный резистор.

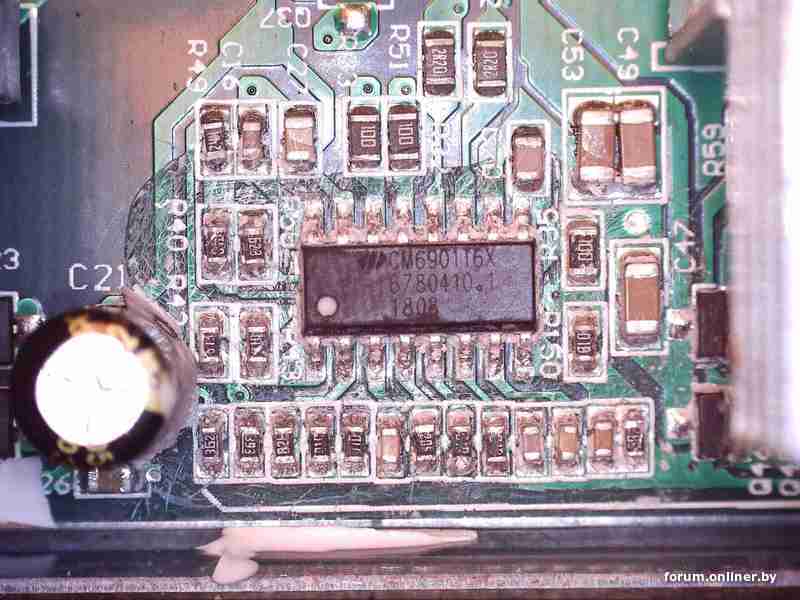

2-й вывод контроллера CM690116X — VFB +2,5V (регулирует выходное напряжение блока питания пока на этом выводе не будет 2,5 Вольт, задаётся делителем выходного напряжения).
Делитель напряжения с завода на четырёх постоянных SMD 0603 резисторах (внизу слева от контроллера).
Верхнее плечо:
3,6 кОм — первый слева (маркировка 362)
39 кОм — второй слева (маркировка 393)
Нижнее плечо:
820 Ом — третий слева (маркировка 821)
10 кОм — четвёртый слева (маркировка 01C)
Для переделки на другое напряжение нужно подобрать другое сопротивление верхнего или нижнего плеча делителя, которое будет соответствовать нужному напряжению на выходе.
Подбор сопротивления нижнего плеча делителя
(при неизменном сопротивлении верхнего плеча = 42,6 кОм)
для разных выходных напряжений:
Uвых R
16,00 В 7,89 кОм
15,00 В 8,50 кОм
14,00 В 9,26 кОм
13,80 В 9,43 кОм
13,70 В 9,51 кОм
12,45 В 10,70 кОм
12,00 В 11,20 кОм
11,00 В 12,53 кОм
10,00 В 14,20 кОм
Например, чтобы сделать этот блок питания на 13,8 Вольт вместо 12 Вольт, можно
выпаять из нижнего плеча два резистора (820 Ом и 10 кОм)
и впаять вместо них два других резистора (1,2 кОм и 8,2 кОм)
тогда напряжение на выходе станет примерно 13,8 Вольт
при этом напряжение питания контроллера на его 15-м выводе VCC станет примерно 13,6 Вольт (допустимое минимальное 10 Вольт, максимальное 20 Вольт по даташиту).

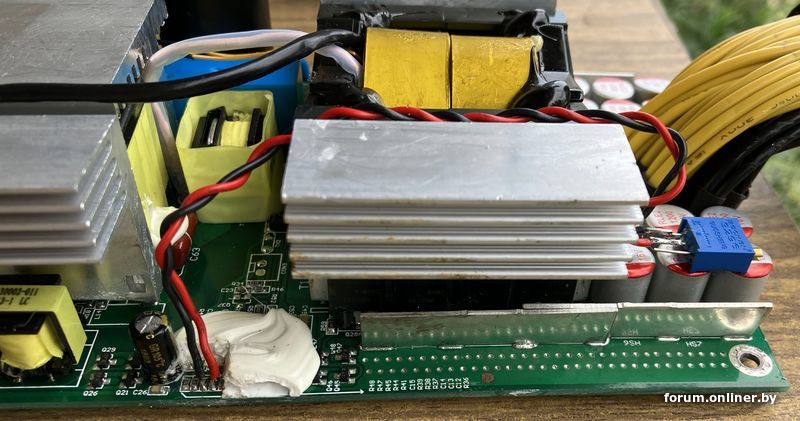

Можно сделать плавное регулирование выходного напряжения переменным резистором. Использование в делителе переменного резистора в паре с последовательно соединенным постоянным резистором позволит регулировать выходное напряжение без риска его вывода за допустимые пределы во время регулировки.
Сделать больше 16 Вольт на выходе не получится, потому что выходные конденсаторы, катушка реле и многие другие компоненты рассчитаны на 16 Вольт.
Меньше 10 Вольт на выходе без стабилизации или ограничения напряжения питания контроллера не получится потому что напряжение питания контроллера по даташиту должно быть не ниже 10 Вольт.
Для регулирования выходного напряжения переменным или подстроечным резистором в нижнем плече делителя
(при неизменном сопротивлении верхнего плеча = 42,6 кОм)
в нижнее плечо делителя припаять последовательно соединенные
постоянный и переменный резисторы.
Постоянный резистор примерно на 8,2 кОм.
Переменный резистор примерно на 0 — 5 кОм (предварительно выставить его сопротивление на 2,5 кОм).
Получится регулирование выходного напряжения примерно от 10,5 до 15,5 Вольт.
(уменьшение сопротивления переменного резистора будет увеличивать напряжение на выходе).
Для регулирования выходного напряжения переменным или подстроечным резистором в верхнем плече делителя
(при неизменном сопротивлении нижнего плеча = 10,82 кОм)
в верхнее плечо делителя припаять последовательно соединенные
постоянный и переменный резисторы суммарным сопротивлением:
Rmax@16,00 В — 58,50 кОм,
Rmin@10,00 В — 32,46 кОм.
Постоянный резистор примерно на 33 кОм (или 36 кОм).
Переменный резистор примерно на 0 — 22 кОм (предварительно выставить его сопротивление примерно на 7 кОм).
Тогда получится регулирование выходного напряжения примерно от 10,1 Вольт (от 10,8 Вольт) до 15,2 Вольт (до 15,9 Вольт).
(увеличение сопротивления переменного резистора будет увеличивать напряжение на выходе).

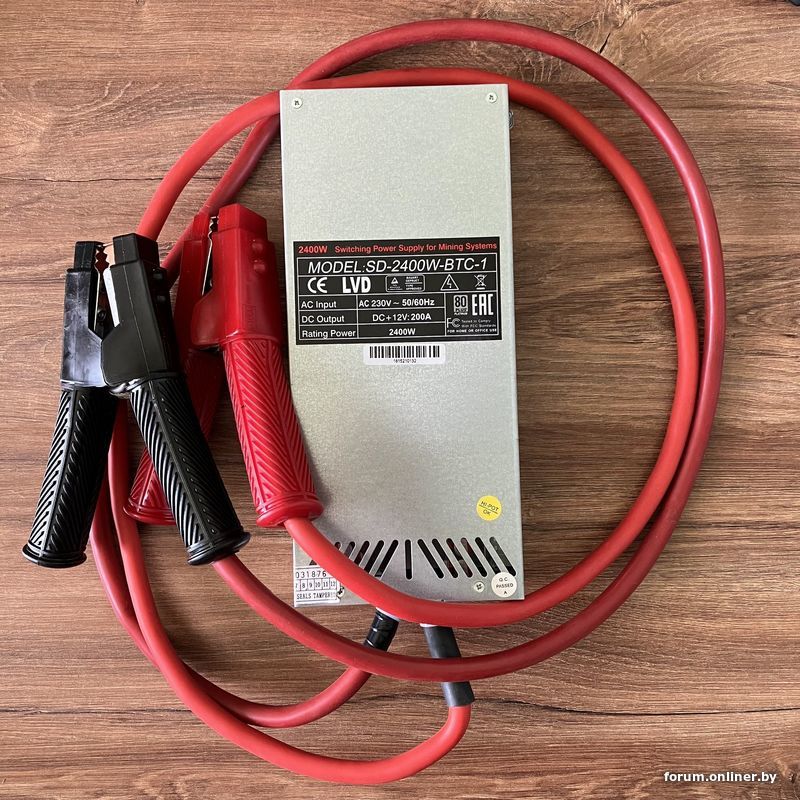

Если поднять выходное напряжение примерно до 13,8 Вольт и переделать выходные провода на толстые кабели с крокодилами или какими-нибудь зажимами, то из этого блока можно недорого получить мощный источник постоянного напряжения, например, для программирования автомобилей.
