    # 27 декабря 2018 10:44 Редактировалось root_3, 22 раз(а).

    Всем привет. Предлагаю поделиться фотографиями, мыслями о кассетных переносных магнитолах. Наверное он был дома у каждого когда-то. Может и сейчас есть и радует своего владельца музыкой или просто видом. Интересна ваша история покупки, использования и не только.
    Не важно когда магнитола выпущена и в каком состоянии сейчас находится. Не обязательно писать много слов. Достаточно будет и простой фотографии.

  • stellon Senior Member
    офлайн
    stellon Senior Member

    5543

    8 лет на сайте
    пользователь #979784

    Профиль
    Написать сообщение

    5543
    # 18 сентября 2019 00:03
    1791831:

    Созерцание этого аппарата - уже снотворное (только бы кошмары не приснились)

    Этот аппарат до сих пор Гондурас ловит в отличие от большинства магнитол :znaika:

    Тормозить прогресс также увлекательно, как и творить его...©
  • mydiving Senior Member
    офлайн
    mydiving Senior Member

    10113

    10 лет на сайте
    пользователь #434342

    Профиль
    Написать сообщение

    10113
    # 18 сентября 2019 00:06 Редактировалось mydiving, 13 раз(а).

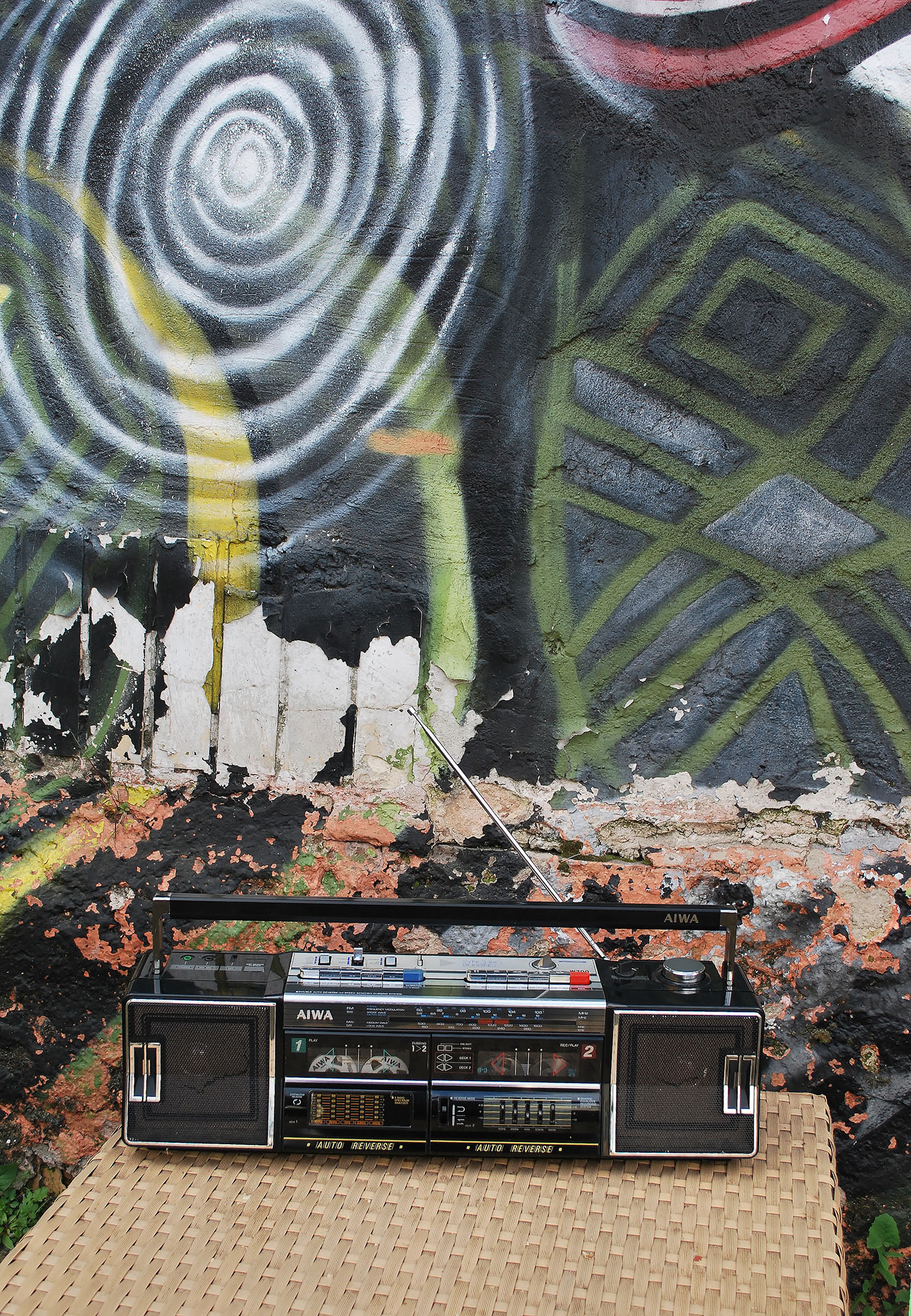

    Новая фотосессия с ...








    Честно скажу как на духу. Больше никогда в жизни не куплю ни одного батона. Попросту потеряло смысл. Это двухкассетная королева всех батонов. Если мне предложат JVC M90, наверно я пошлю нахер. Давно не был в таком парасячьем восторге. Малявка, малявкой с 5 полосным спектроанализатором на одном кармане, с эквалайзером на втором, на обоих карманах реверс - на правом с поворотной головизной. На левом большая полноразмерная головка. Полноценный AUX под мобильник через провод. Звук... одним словом AIWA.
    Для рынка Японии выпускалась под индексом CSW70 и вместо 15светодиодов анализатора будильник, что бы дети школу не проспали. Я не уверен что эта магнитола выпускалась только как мой экземпляр, в лимонном Сингапуре. Возможно и в самой Японии под два диапазона приемника. Выпускалась еще в белом исполнении. Много хрома и алюминия.
    У моей магнитолы предстоит заменить паралон на грилях и пассик немного тянет.

    Очень громкий малявка, у которого в документах скромно заявлены только 5х5=10W. Размеры 520x145x130мм
    Интересная опция Automatic loudness. Что-то я такого как-то и не припомню. 4,1 кг веса без 8 батареек.
    Однозначно один ярких из шедевров мирового магнитолостроения.

    приобрету японскую магнитолу
  • iplapa Member
    офлайн
    iplapa Member

    205

    6 лет на сайте
    пользователь #1746525

    Профиль
    Написать сообщение

    205
    # 18 сентября 2019 04:09
    mydiving:

    Для рынка Японии выпускалась под индексом CSW70 и вместо 15светодиодов анализатора будильник, что бы дети школу не проспали. g]

  • 1791831 Member
    офлайн
    1791831 Member

    243

    6 лет на сайте
    пользователь #1791831

    Профиль
    Написать сообщение

    243
    # 18 сентября 2019 06:30
    mydiving:

    . Это двухкассетная королева всех батонов.

    Да , в то время с "aiwa" в классе малогабаритных аппаратов ( ещё и плееров) мало кто мог потягаться.

  • root_3 Senior MemberАвтор темы
    офлайн
    root_3 Senior Member Автор темы

    3977

    16 лет на сайте
    пользователь #48917

    Профиль
    Написать сообщение

    3977
    # 18 сентября 2019 13:04 Редактировалось root_3, 1 раз.

    CONDUCTOR
    S E R I E S TM

  • mydiving Senior Member
    офлайн
    mydiving Senior Member

    10113

    10 лет на сайте
    пользователь #434342

    Профиль
    Написать сообщение

    10113
    # 18 сентября 2019 15:55 Редактировалось mydiving, 7 раз(а).

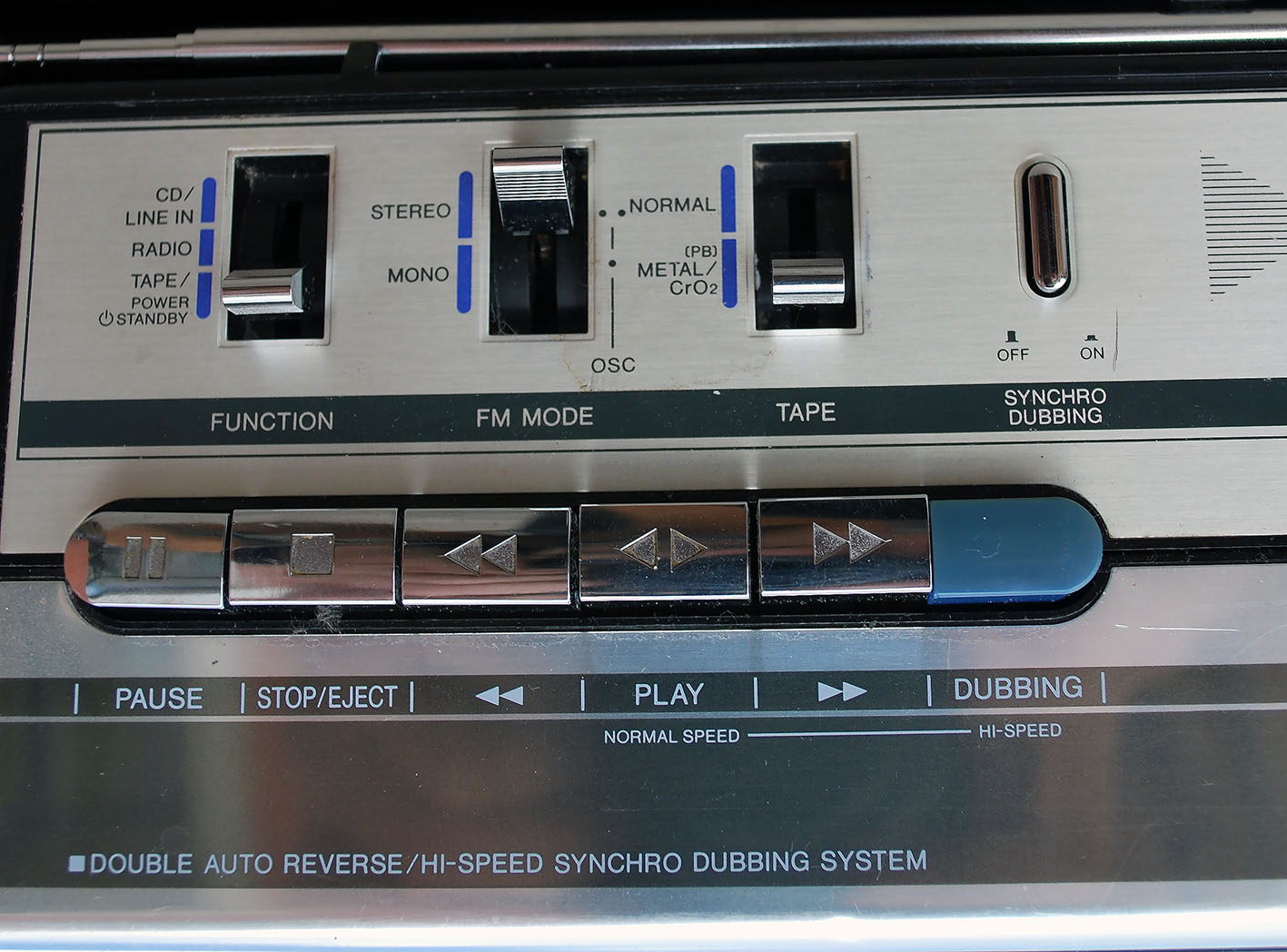

    Разделка тушки AIWA CSW700. Снимаются колпачки трех тумблеров, крути-ка настройки, де крутилки - громкости и переключателя диапазонов. Выкручиваются 7 саморезов длинной 30мм.

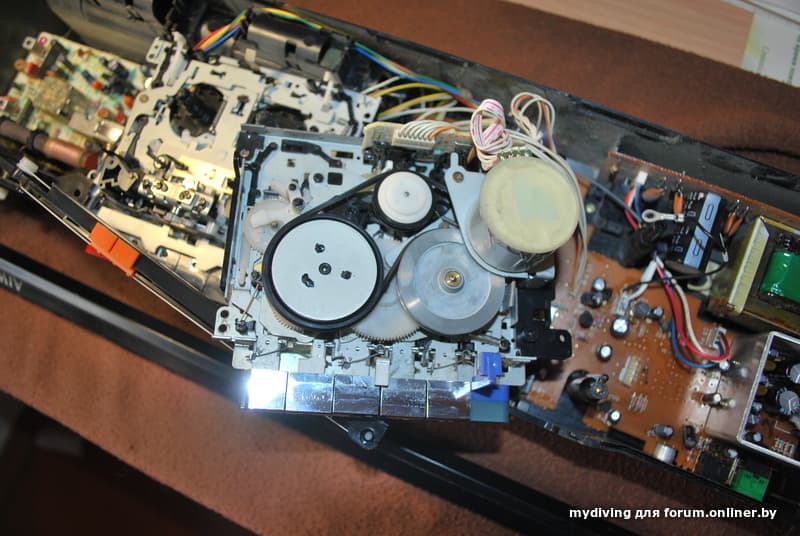

    Открываю. Крышка соединена с основным шасси 3 разъемами. На каждой ЛПМ по собственному мотору. Для того что бы добраться до левого ЛПМ нужно открутить всего два самореза розового цвета. И немного отогнуть пластиковую планку шкалы радиоприемника. Снимать ее совсем - себе дороже.
    Пассики квадратного сечения. На левой деке с поворотной головой 12см диаметр. Жив, хороший натяг, но усилия не хватает для поворота головы. Поставил усиленный от видика. Пассики со Ждановичей совсем сопливые, тоньше оригинала на полмиллиметра. Cмазал везде где есть металл, готова.

    Второй лентопротяжке повезло меньше. На ней пассик начал плавиться и порвался. Еще год бы магнитола простояла и превратился бы совсем в смолу. Её и снять посложнее - мешает столбик шкалы приемника.
    Лентопротяги отличаются первый от второго конструкционно. Поскольку пассик самоуничтожился, пришлось придумать способ мгновенной очистки. Раньше я по полчаса возился со спиртом, ватными палочками и ветошью. Сейчас потратил на чистку минуты две. Берется клубок шерстяных ниток, отрезается толстая нить длинной сантиметров двадцать. Опускается в спирт. Смоченной в спирте нитью несколькими скользящими движениями, намотав на грязный маховик, быстро и основательно происходит таинство очистки.
    Схему установки нового пассика 13-14 см придумывать пришлось самому.
    Выглядит она так:


    Чесночио говоря, мне очень не нравится идея конструкторов тех лет реализации реверса. Крепкий металл, в отличии от батонов Шарпа, но все равно штуки сложные. Пассики хлипкие, а задача у них не просто валы крутить, но и ворочать две поворотных головизны. Не додумались до тех лентопротяжек, которые делал потом ALPS для автомагнитол с бесповоротной головой.
    С приемником вообще весело. Уже второй раз встречаю с магнитолой, у которой отломались столбики ножек крепления ферритового стержня. Стержень просто болтался на волосках проволоки. Приготовил эпоксидку. Cклеил. Завтра придется усиливать стекловолокном - просто клеям я особо не доверяю. К тому же эпоксидные смолы - штука хрупкая. Веда лучше чем нибудь армировать.

    приобрету японскую магнитолу
  • Vlmax Senior Member
    офлайн
    Vlmax Senior Member

    4818

    11 лет на сайте
    пользователь #376010

    Профиль
    Написать сообщение

    4818
    # 18 сентября 2019 16:07
    Babka_v_kedax:

    Не заметить изменение громкости на 3дБ НЕВОЗМОЖНО. На любой акустике.

    это верно, минимально заметное человеческому слуху изменение громкости составляет 1 дБ. Изменение громкости на 3 дБ хотя и соответствует изменению подводимой мощности в 2 раза, но по ощущениям громкости это будет весьма незначительно. (всего 3 минимальных ступеньки которые ухо способно различить).

    в драке важен не размер собаки, а размер драки в собаке
  • stellon Senior Member
    офлайн
    stellon Senior Member

    5543

    8 лет на сайте
    пользователь #979784

    Профиль
    Написать сообщение

    5543
    # 18 сентября 2019 17:38

    Хм..., там ещё и зависимость логарифмическая (антилогарифм) :shuffle:.

    Тормозить прогресс также увлекательно, как и творить его...©
  • mydiving Senior Member
    офлайн
    mydiving Senior Member

    10113

    10 лет на сайте
    пользователь #434342

    Профиль
    Написать сообщение

    10113
    # 18 сентября 2019 22:43 Редактировалось mydiving, 9 раз(а).

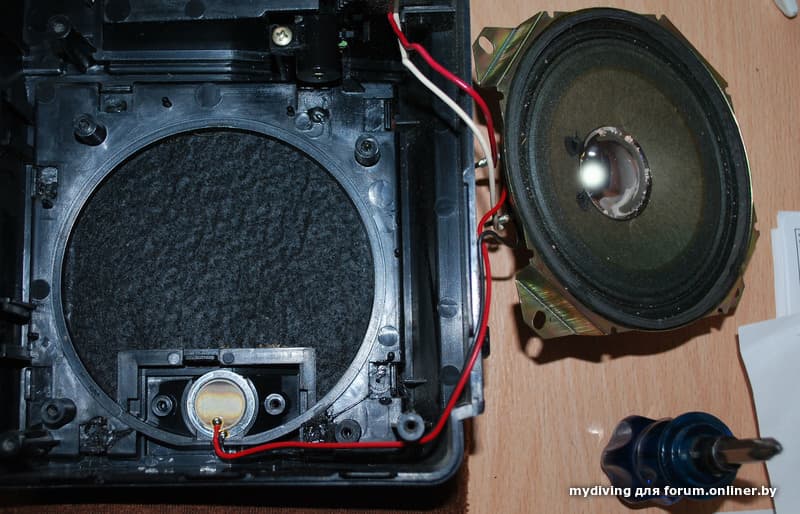

    Разобрал. А в морде CSW 700 знакомые корзины "модные" корзины 10см динамиков. Тут они 3,2 Ома производства лимонного Сингапура. Следует заметить, мало какие японские так играют.


    Задачка с кучей вариантов решения. Параллон между динамиком и сеткой начал разрушаться. При прикосновении рассыпался в прах. Пришлось прибегать к помощи пылесоса. Сами динамики из-за наличия защитного слоя параллона, нужно отдать должное, замечательно сохранились включая пропитку по гофру. Видимо отсюда и впечатляющий звук!

    В интернете информацию про эту магнитолу не просто минимум, а еще и перепечатывают с сайта на сайт о том что эта  AIWA двухполосная. А вот и нет. У неё есть керамические пищалки 15мм диаметром. И их не рассмотреть, пока не открутить и снять основной динамик.

    Грили из металла не просто закреплены на загнутых концовиках, но и проклеены чем-то типа аморфного клея. Слава богу отколупались без переломов. Завтра под перекраску!
    А вот вместо развалившегося параллона пришлось что-то мудрить.

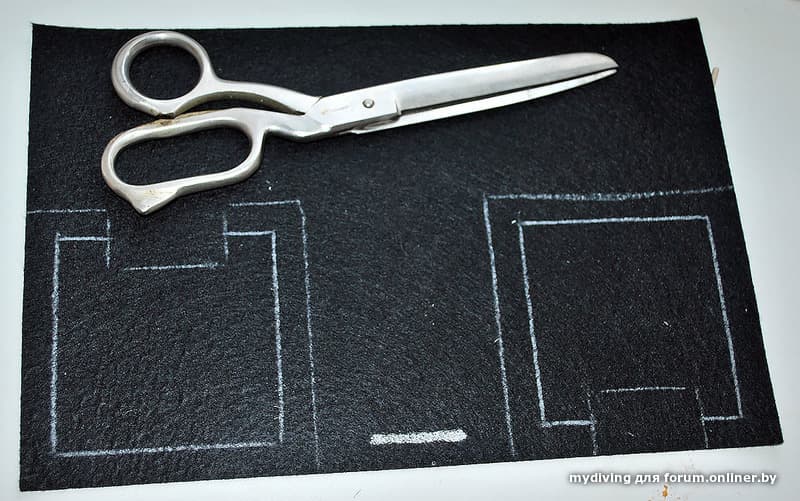

    Дома не нашел, куда его засунул, поэтому попробовал новый материал - тонкий войлок небольшой плотности. Купил лист размером А4 в магазине тканей. Рисовать форму мылом на нем намного удобнее чем параллон.

    Воссоздавать оригинальный рисунок, который был напечатан краской на оригинальном параллоне гриля мне, честно говоря пока лень. Может и созрею. А пока получается густой глубокий черный цвет акустической части магнитолы.
    Ещё один прикол, в батарейном отсеке корпуса скрываются целых два места для батареек АА. Видимо это конструкционно заложено в литье пластика для других моделей, которые с таймерами на ЖК-кристаллах. В этой магнитоле эти "дырки" были заклеены на сингапурском заводе, но заглушки от времени поотклеивались. Не буду из ставить обратно.

    Магнитола в боевом срою. Два дня провозился из-за долгого засыхания эпоксидной смолы. Единственное что меня напрягает в магнитоле, это реверс на две деки. Наличие лишних механизмов в ЛПМ в любой момент готово выкинуть коней - поворотные шестерни хлипковаты.

    приобрету японскую магнитолу
  • Grotesk Senior Member
    офлайн
    Grotesk Senior Member

    4191

    17 лет на сайте
    пользователь #23040

    Профиль
    Написать сообщение

    4191
    # 20 сентября 2019 15:31

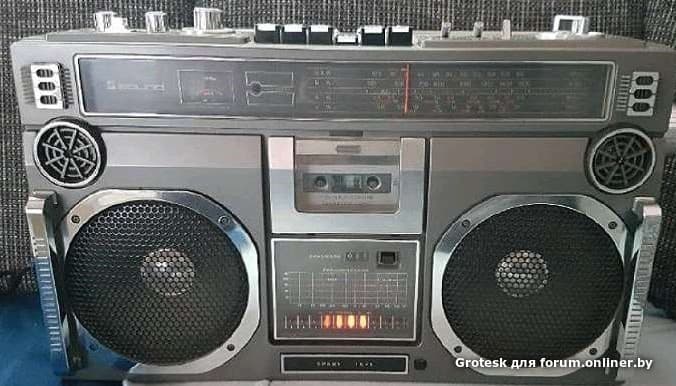

    CONION CRC-H58F

    Вкус и совесть очень сужают круг различных удовольствий.
  • mydiving Senior Member
    офлайн
    mydiving Senior Member

    10113

    10 лет на сайте
    пользователь #434342

    Профиль
    Написать сообщение

    10113
    # 21 сентября 2019 11:09 Редактировалось mydiving, 2 раз(а).

    Обновка в мою коллекцию брендовых микрофонов к магнитолам.


    Может еще кто их собирает? Есть несколько на обмен.

    приобрету японскую магнитолу
  • root_3 Senior MemberАвтор темы
    офлайн
    root_3 Senior Member Автор темы

    3977

    16 лет на сайте
    пользователь #48917

    Профиль
    Написать сообщение

    3977
    # 21 сентября 2019 12:06 Редактировалось root_3, 2 раз(а).
    Добавлено спустя 5 минут 9 секунд

  • A-Lexus Senior Member
    офлайн
    A-Lexus Senior Member

    8334

    14 лет на сайте
    пользователь #100518

    Профиль
    Написать сообщение

    8334
    # 21 сентября 2019 13:18

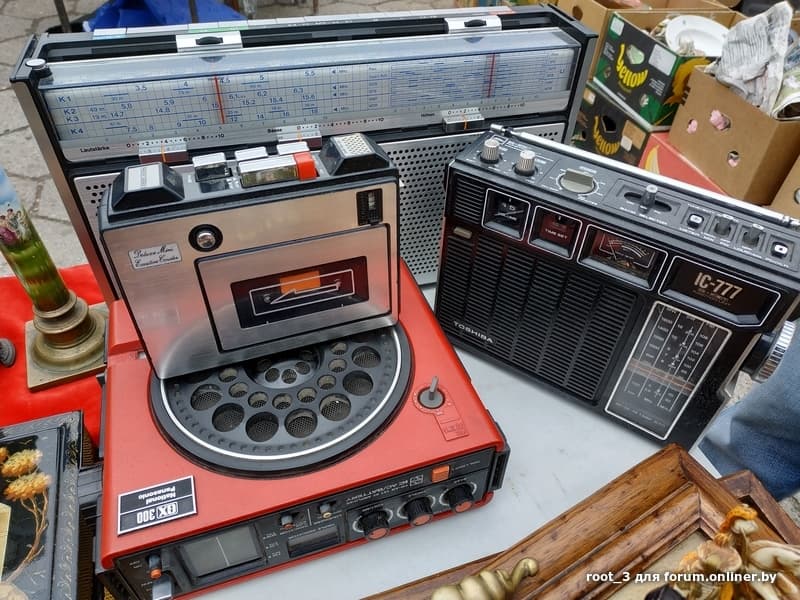

    root_3, это где такое?

    STOP the WAR!
  • root_3 Senior MemberАвтор темы
    офлайн
    root_3 Senior Member Автор темы

    3977

    16 лет на сайте
    пользователь #48917

    Профиль
    Написать сообщение

    3977
    # 21 сентября 2019 13:25

    В Варшаве.

  • mydiving Senior Member
    офлайн
    mydiving Senior Member

    10113

    10 лет на сайте
    пользователь #434342

    Профиль
    Написать сообщение

    10113
    # 21 сентября 2019 17:11 Редактировалось mydiving, 3 раз(а).

    Бывает же ужасная погода. Стоит разобраный в хлам Панса FD80.Там куча шестеренок и пассиков. Нужно солнце для часового механизма этой бомбы. Искусственного света и фонарика не хватает.
    Поэтому небольшой обзор, пока страница не перевернулась с темы про CSW700 про типовых близнецов этого супербатона.
    Так вот, в далеком 1986 году не эта магнитола была топом этой линейки AIWA, а отфаршиованная новомодной электроникой CSW90. Там нет спектроаназизатров. И ЛПМ, слава богу те же самые, более менее однопассиковые и ремонтопригодные. Но
    теперь понятно для чего в корпусе 700й пара отверстий для батареек со стороны батарейного отсека.
    Вот этот супермонстр, лишенный ярких светодиодных волшебных столбиков. Зато с новомодным и революционным для тех лет цифровым тюнером приемника. Два ЖК дисплея и баян кнопок настойки и поиска станций. На экране справа - часы/будилник. Слева - сам приемник.
    Стоила CSW90 около 10 000Y больше 700й. Куча кнопок при том же звуке, механике и двухполосных динамиках.


    А вот она и с коробкой. Выпускалась в белом и черном корпусах.

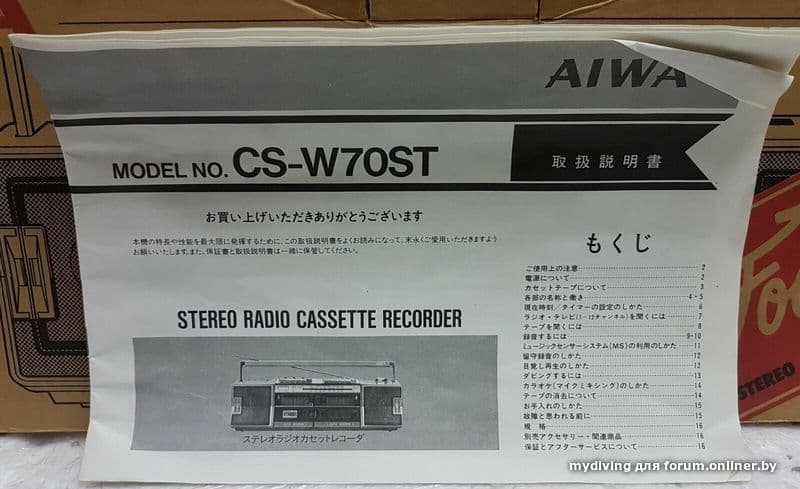

    Ну и фотка японской сесетры AIWA CSW70, той, которая с часами и будильником вместо пятиполосного анализатора. И эквалайзер поредел.


    Ну и как можно цацу упростить - магнитола тех же кровей и лет но с не такими роскошными динамиками. Эквалайзер вообще зник.
    AIWA CS-W310

    приобрету японскую магнитолу
  • 1791831 Member
    офлайн
    1791831 Member

    243

    6 лет на сайте
    пользователь #1791831

    Профиль
    Написать сообщение

    243
    # 21 сентября 2019 20:14 Редактировалось 1791831, 1 раз.

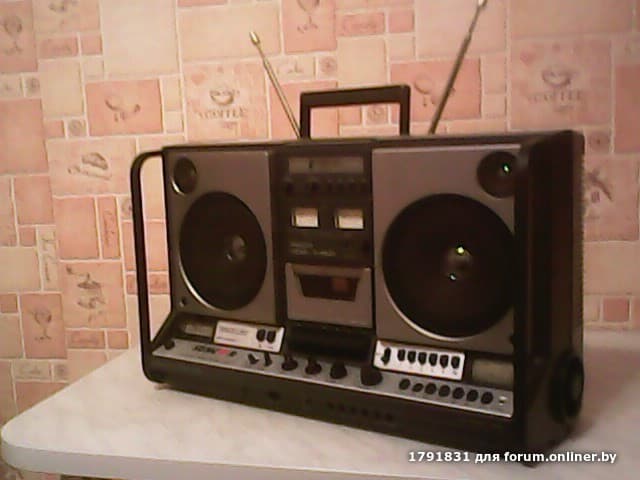

    Доброго Всем , вот такой аппарат неизвестного производителя ???

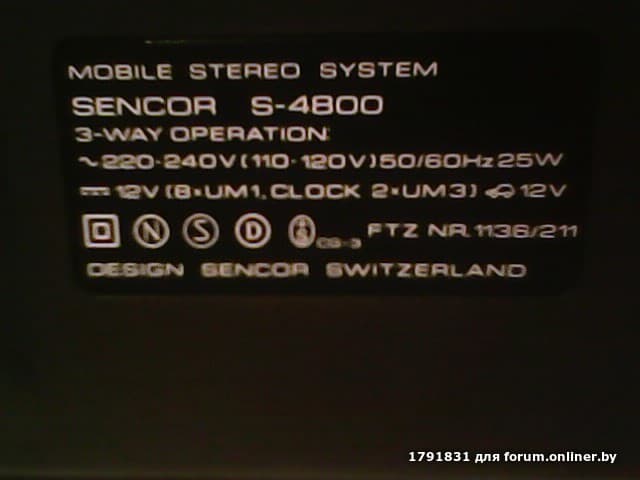

    SENCOR S-4800 , описывать подробно не буду (есть подр. в интернете ) , но остановлюсь на двух моментах, которые неожиданно удивили: первое - кроме дизайна необычного , хотя и не выразительного, это "внутренности" , всё: динамики НЧ и ВЧ , ЛПМ ( голова и мотор ) , даже все электролич. конденсаторы - с маркир. made in Japan , не говоря уже о качественном монтаже. Второе - звук , а именно его НЧ составляющая , не бубнение а именно глубина баса , трудно понять откуда она берётся , в схеме никаких НЧ "приблуд" не заметил ( хотя и трудно заметить на глаз , не имея схемы принципиальной ), но бас с такими дин. действительно удивляет . Правда заметил одну особенность - стоит придвинуть аппарат вплотную к стенке , и именно эта глубина исчезает , но отодвинув на 20 - 30 см - всё опять звучит отлично.

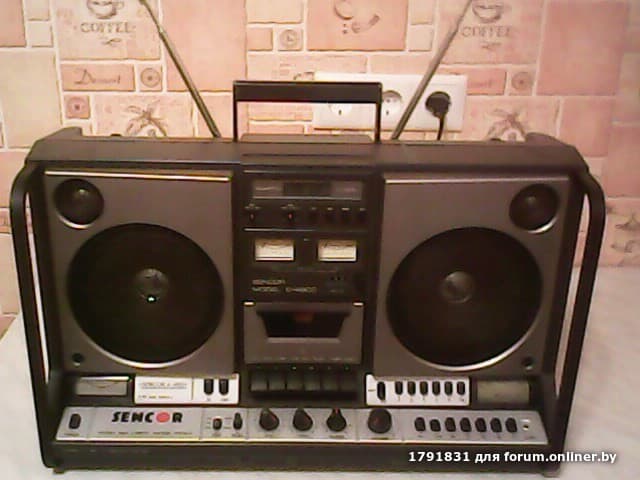

    Вот такой SENCOR S-4800 , необычная магнитола , неизвестного производителя , хотя если использовать по прямому назначению - прослушиванию радио и кассет, то в своём классе не уступит ( а ещё и даст фору ) многим аппаратам именитых производителей.

  • mydiving Senior Member
    офлайн
    mydiving Senior Member

    10113

    10 лет на сайте
    пользователь #434342

    Профиль
    Написать сообщение

    10113
    # 21 сентября 2019 20:51 Редактировалось mydiving, 9 раз(а).

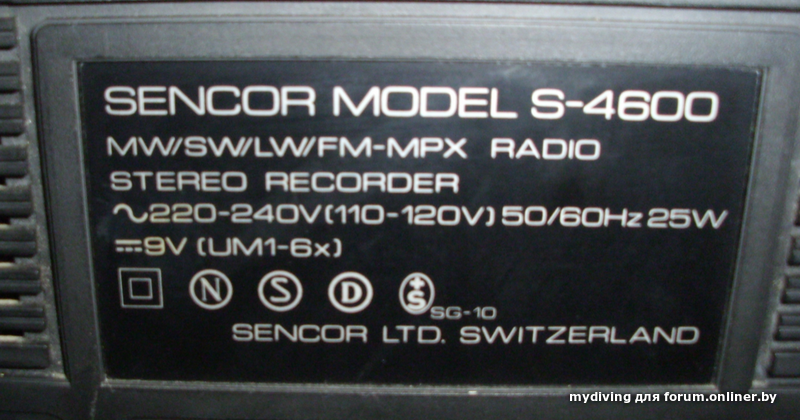

    Ну почему же неизвестный. Фирма радио и бытовой техники с древними альпийскими корнями, размещающая по британской модели, европейские инвестиции по производству под своим именем по разным странам от Японии до Гонконга. Далеко до размахов немецких каталогов внешпосылторга Otto/Neckerman с его Universum, но из той же оперы, только для Швейцарии.
    -

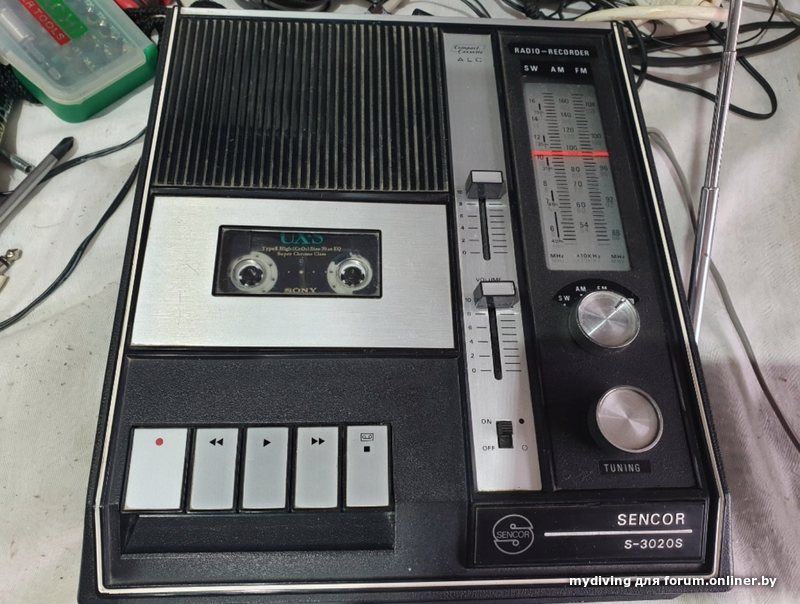

    Вот такая любопытная мономагнитолка!

    Ни много ни мало, внутри нижнего аппаратика UNISEF японский сидит. Там его и мастерили. Рамуальдыч наверняка в нем узнает в нем Supersonic 172.

    -

    -
    Покрутил, послушал как-то SENCOR S-4800. Весьма интересно играющая магнитолка замечательного дизайна, напоминающего военные радиостанции. Интересно барабанчик шкалы приемника вращается, как на некоторых мономагнитолах середины 70-х.

    приобрету японскую магнитолу
  • 1791831 Member
    офлайн
    1791831 Member

    243

    6 лет на сайте
    пользователь #1791831

    Профиль
    Написать сообщение

    243
    # 21 сентября 2019 21:39
    mydiving:

    Ну почему же неизвестный. Фирма радио и бытовой техники с древними альпийскими корнями, размещающая по британской модели, европейские инвестиции по производству под своим именем по разным странам от Японии

    Спасибо за инфу , по всему похоже что аппарат из класса "не рядовых" , но в интернете ничего подробного не нашёл (хотя ,честно сказать глубоко и не копал)

  • root_3 Senior MemberАвтор темы
    офлайн
    root_3 Senior Member Автор темы

    3977

    16 лет на сайте
    пользователь #48917

    Профиль
    Написать сообщение

    3977
    # 21 сентября 2019 21:56

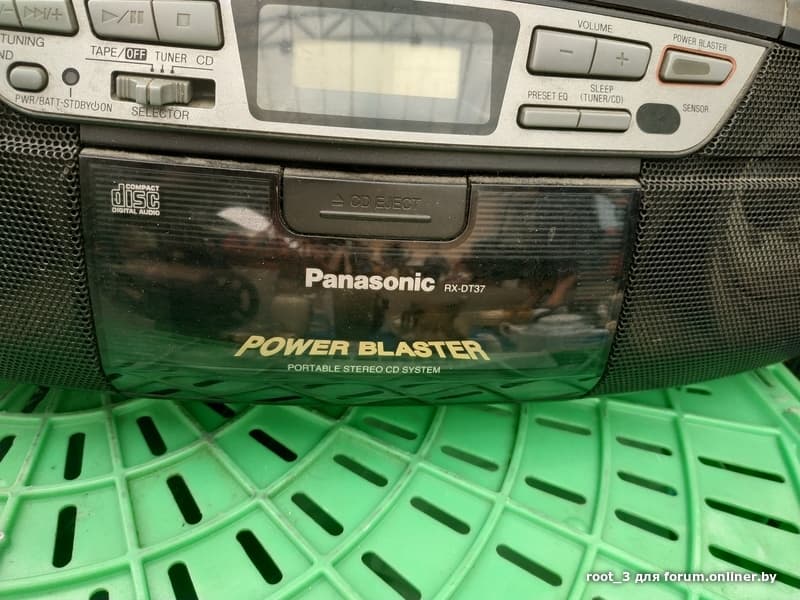

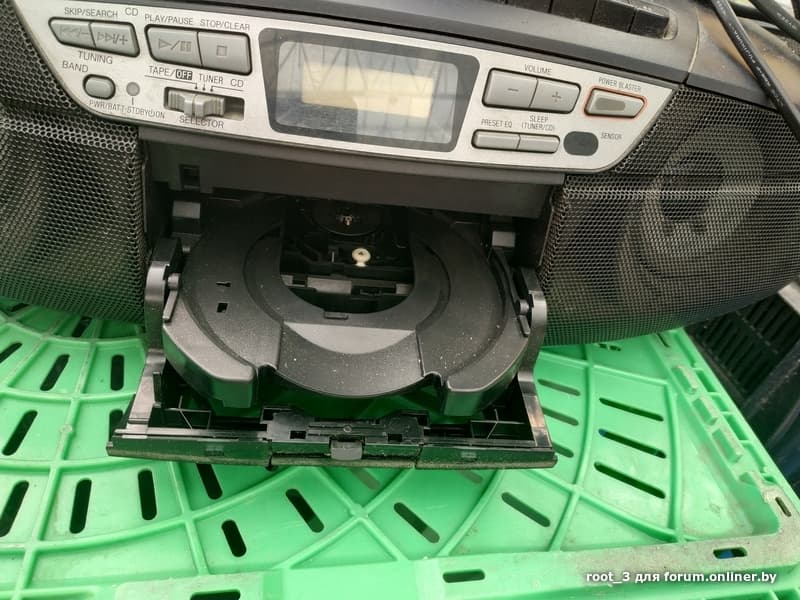

    Panasonic RX-DT37

  • vernic Senior Member
    офлайн
    vernic Senior Member

    7790

    10 лет на сайте
    пользователь #542523

    Профиль
    Написать сообщение

    7790
    # 22 сентября 2019 12:20

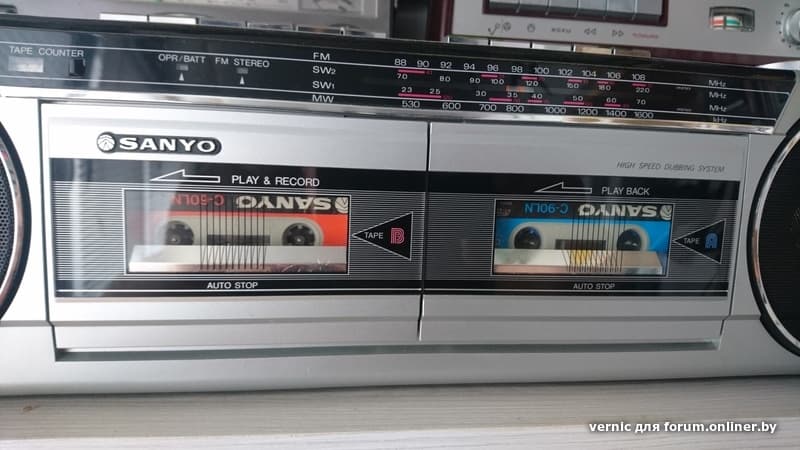

    А я вот кассетки под цвет буковок нашел.

    CASSETTE DECK, 2 MOTOR, LOGIC CAPSTAIN, DUAL HEAD SYSTEM, LOOP AUTOSTOP, NR "MaЯk"
