Ламповые усилители реальность и иллюзии

Добрый_Дедушка:

TypTop:

то осуждаемый транс кроме гудежа нормально справляется...

Ведет себя как то странно. Гудеть начинает, когда накрывается крышка корпуса. Вопрос...гудит корпус на 50гц или заводится вся схема ?

Крышка начинает вибрировать.

wowdima:

TypTop:

подобрать диоды в мосте по прямому падению.

Стоят HER158,а что бы посоветовали

Я имел в виду не выбор типа, а подбор из имеющихся в наличии... Желательно чтобы пара диодов, подключенных к плюсу выпрямительного кондёра имели одинаковое (близкое) значение падения напряжения, и также пара диодов, подключенных к минусу кондёра... На самом деле важна сумма падений для противоположных фаз... Методой подбора не поделюсь. Вообще-то это мизерное влияние...

А по типу диодов, ну например силикон-карбидные, например конторы Wolfspeed C3D02060 для выпрямленных напряжений до 250V, C3D02065 для выпрямленных напряжений до 270V, C4D02120 для выпрямленных напряжений до 500V...

wowdima:

TypTop:

побороть гул - экранирование, вибропоглощение...

Стоит на уголке через резиновые прокладки,а уголок что крепиться к корпусу,через резиновые втулки.БЕЗ крышки,его не слышно
Сегодня с утра,повернул его.Поставил плашмя,гудение не много стало тише

Когда плашмя, гул уменьшился из-за увеличения расстояния от транса до крышки, ибо напряженность поля уменьшается с расстоянием. Хотя и ориентация магнитных линий могла повлиять...

Так что нужно экранировать транс, чтобы поле поменьше вылазило.

Эффект вибропоглощения можете прочувствовать в простом эксперименте. Верните транс в вертикальное, и положите на него что-нибудь вязкое, ну хоть бы шарик из пластилина такого размера, чтобы его расплющила крышка...

wowdima, надеюсь мои советы Вам помогут, про конструкцию экрана две страницы назад этого форума было

TypTop:

Так что в цилиндрический экран его, можно ещё...

Пока всё, некогда тут...

тренировка для видения общей картины

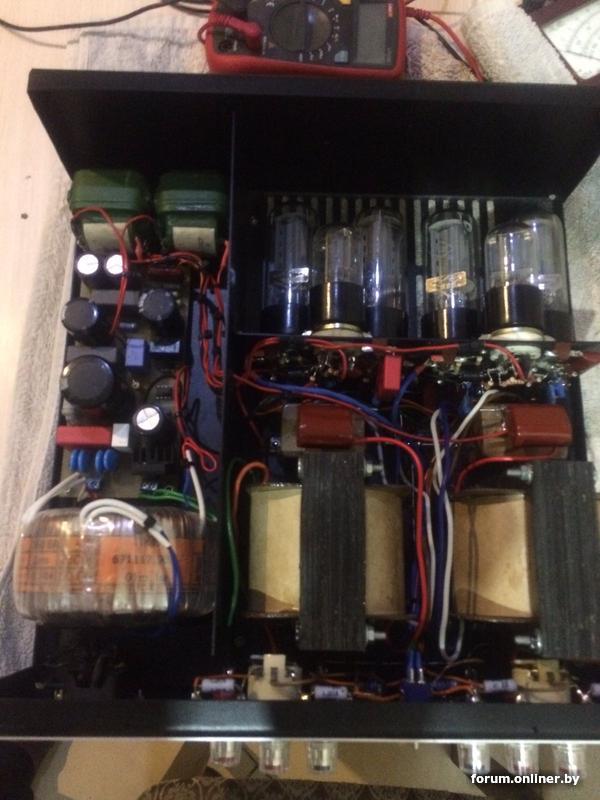

Неудачно выбрано положение выходных и силового трансформаторов. Они рядом и поля рассеивания будут влиять и усиливать друг друга.
ЕщЁ... накрывая все хозяйство крышкой, замыкая стальной корпус , усиливается влияние вихревых полей , возникающих от силового трансформатора , возбуждая всю схему.
Если нет грубого ляпа в схемотехнике , все собрано на тонененького, проявляя слабые стороны аппарата.

УНЧ

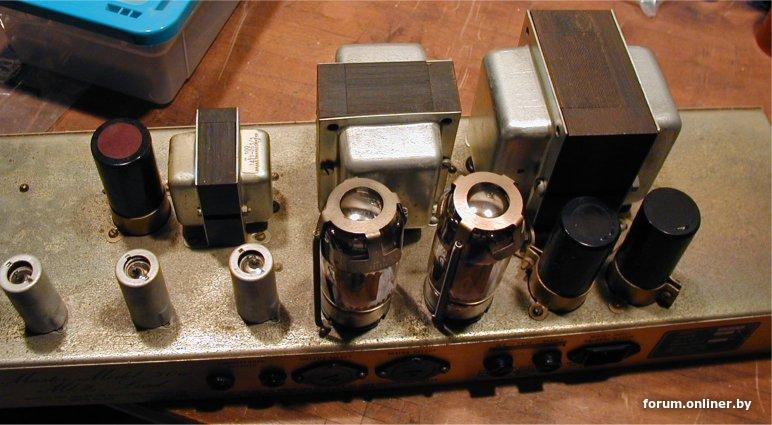

mixing-mastering, Это именно тот случай, когда выполнено максимально продуманно.

wowdima:

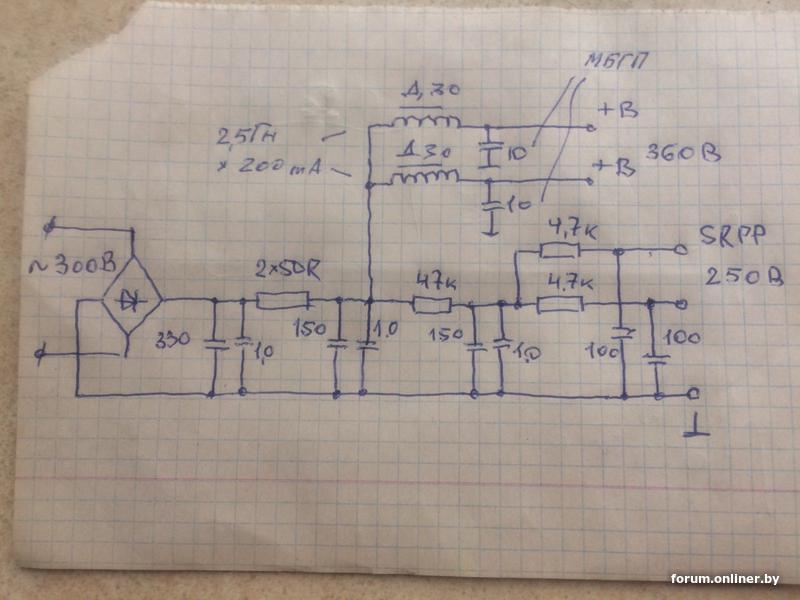

Еще вопрос,в этом изделии где счас гудит,первый конд стоит 330мкф,может ему много так?

маслом кашу не испортишь.
Первым кондёром, обычно считают после моста.

andrejj-medan:

Первым кондёром, обычно считают после моста.

Так и есть по схеме.

TypTop:

Кондеры 10μF на плате усилителя норм (их ещё можно шунтануть 1μF), но после дросселей не плохо бы установить электролиты эдак по 220μF.

10мкф-зашунтированы 1.5мкф,а после дросселей стоят 150мкф

wowdima:

ак и есть по схеме.

первый конденсатор, после мостика, надо ставить небольшой ёмкости, чтоб при включении, был меньше зарядный удар по мосту, зарядные токи, а делее, после резисторов, дросселей, ставят уже большие ёмкости.

wowdima:

Так и есть по схеме.

.
Да, Вы правильно мне заметили. Тут и меня и "подяблочком" отметили.)) Начинать, после моста, надо с маленьких ёмкостей. Предпоследний мой пост был правильный. Предыдущие ошибки надо исправлять. Невнимательный стал.

Какой, первый? АмплЕтудному чего? Пульсаций? Так пусть и меньше будут, только лучше. Есть постоянная времени активного обмотки и емкости и главное, чтоб трансформатору ничего не сделалось от время/ток заряда, если нет ступенчатого или плавного вкл. С учетом этого емкость может быть любой. После моста или перед демпферный резистор мб уместен.
