wowdima:

подъем давления

гудения

TypTop:

Так что в цилиндрический экран его, можно ещё и с боковыми пластинами из мягкой стали. Если пластины стягивать посередине, то не допускать их гальванической связи, чтобы не получился короткозамкнутый виток...

у замкнутого кольца , по диаметру ТОРа, КЗ не работает. КЗ работает только по линии намотки витка катушки.

wowdima:

Скорее выходит,что ТОР работает на самом пределе.Нет запаса.

Как временная мера, я бы домотал поверху витков 30-40 и добавил к первичке, стало бы ясно что дальше делать.
Накал и анод слегка просядут, но думаю, будут в пределах допустимого.

независимые моноблоки ламповые -- легко решают множество проблем в стерео усилении

Вивальди

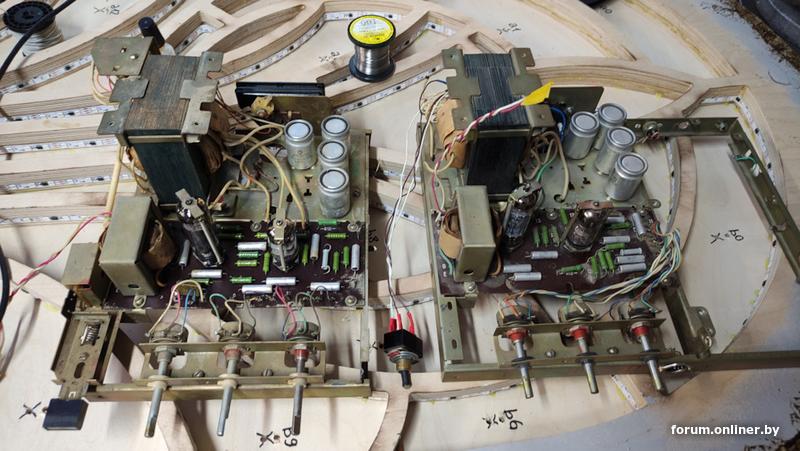

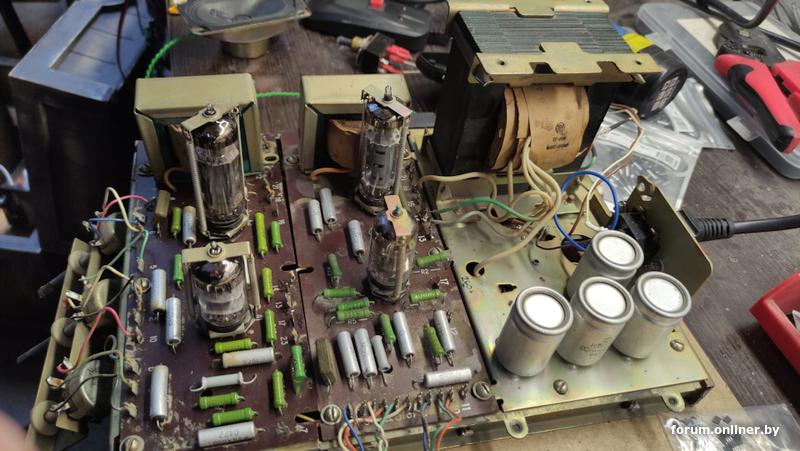

это легко сравнить на практике с раздельными независимыми по питанию моноблоками от ламповых радиол -- и ими же объединенными в стерео с общим корпусом и БП :

vovchik_romualdovich:

я бы домотал поверху витков

Намотать уже ничего нельзя,залито окно внутреннее.

mixing-mastering:

и никто не предложил тупо заменить транс

Да не вопрос,это понятно что к этому идет.Как писал,зарекался в Юджен не делать.Не один раз созванивался,спрашивал...по итогу отдал им 145 рублей..За что?За гемор?И... а какие еще альтернативы?Хамонд и Энкор не по мне.Дорого.

wowdima:

Как писал,зарекался в Юджен не делать

да, их трансы очень "сеют" в пространство. Это их конёк. )) Неоднократно сталкивался. Сейчас, только резонансные БП, и в корректоры LP, и тоже, не выносные.

wowdima:

Как только отрабатывает реле анодного,сразу гул идет.

В анодном, случаем не ОПП выпрямление применено?
Если мостовое, то я бы внимательно проверил все диоды.

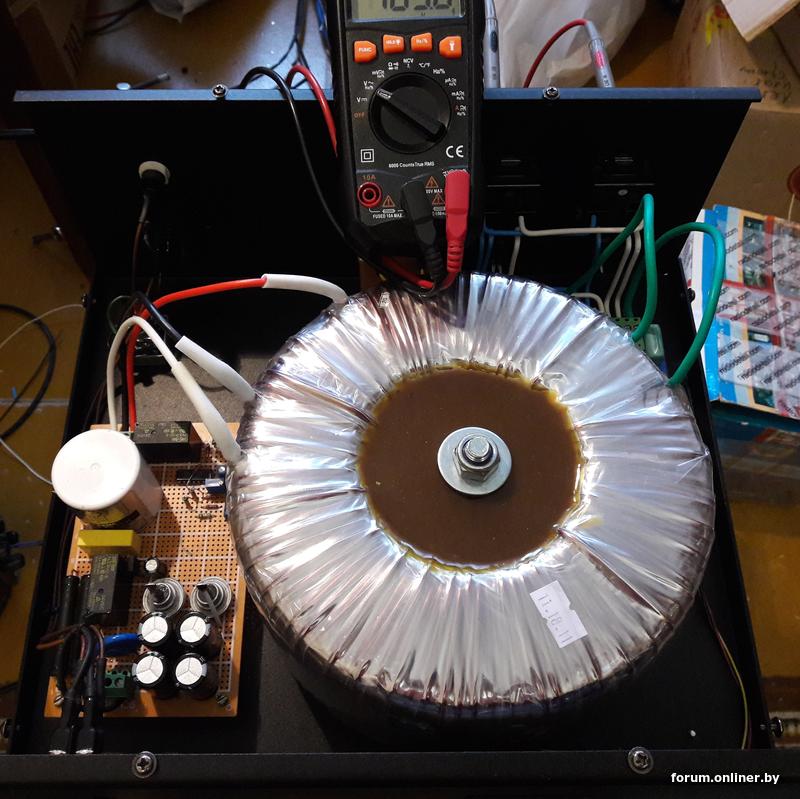

Недавно имел дело с вот таким, двухкиловаттным монстриком от Юджен-а. Намотан из расчета индукции 1,4 Тл.
Абсолютно беззвучный, холодный, ток ХХ меньше 30 mА. Мотался по моей спецификации.

Федор_Чалый:

wowdima:

Как только отрабатывает реле анодного,сразу гул идет.

В анодном, случаем не ОПП выпрямление применено?
Если мостовое, то я бы внимательно проверил все диоды.

Мне тоже вчера подумалось про подмагничивание постоянкой, хотел рекомендовать подобрать диоды в мосте по прямому падению.., но руки не дошли)))

Добрый_Дедушка:

andrejj-medan:

да, их трансы очень "сеют" в пространство. Это их конёк. ))

Накладная или фото сеющего трансформатора от Юджен, есть показать ?

Скорее всего там только страничка календаря)))

Добрый_Дедушка:

wowdima:

Не один раз созванивался,спрашивал...

Пробуйте менять на другой трансформатор.

Насколько я понял, то осуждаемый транс кроме гудежа нормально справляется... На выходе усила фона нет, греется до 62⁰С - это не страшно, IMHO... Можно пробовать побороть гул - экранирование, вибропоглощение...

Добрый_Дедушка:

За 320вт анодный трансформатор в моноблок унч, я в 2021г заплатил 172 руб. по тому курсу 72$

У меня 160Вт.Не думаю,что они продешевили.О том что б просить сделать дешевле,и речи не было.Анодное300Вх0.4А,Накал 11Вх3.6А.Пользую 300Вх0.3А и 11Вх2.4А.

TypTop:

подобрать диоды в мосте по прямому падению.

Стоят HER158,а что бы посоветовали?

TypTop:

побороть гул - экранирование, вибропоглощение...

Стоит на уголке через резиновые прокладки,а уголок что крепиться к корпусу,через резиновые втулки.БЕЗ крышки,его не слышно,только ухо когда в него поднести,КАК ставлю крышку,да даже лист металла,сразу зудит....

Добрый_Дедушка:

гудит корпус на 50гц или заводится вся схема ?

Тут надо как то думать,не возрастает ли нагрузка какая лишняя.

Сегодня с утра,повернул его.Поставил плашмя,гудение не много стало тише.Но впритык,очень к радиатору моста накала,и почти касаеться вхдного гнезда сети.
