Ответить
  • minzurka Senior Member
    офлайн
    minzurka Senior Member

    9745

    17 лет на сайте
    пользователь #112975

    Профиль
    Написать сообщение

    9745
    # 20 сентября 2023 08:56

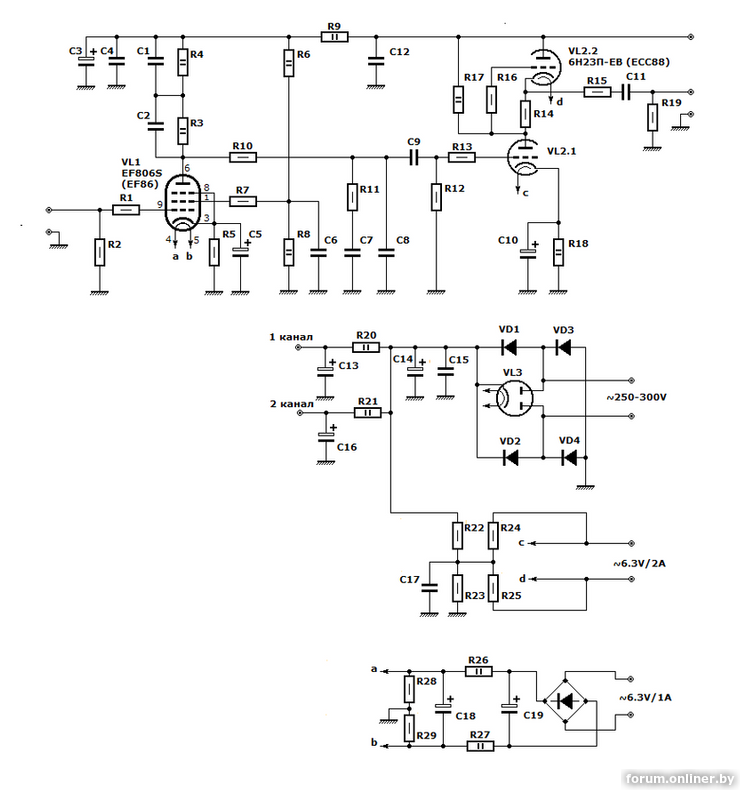

    Вот думаю надо мне ламповый фоник :roll:

  • Добрый_Дедушка Senior Member
    офлайн
    Добрый_Дедушка Senior Member

    11153

    11 лет на сайте
    пользователь #1113377

    Профиль
    Написать сообщение

    11153
    # 20 сентября 2023 09:37 Редактировалось Добрый_Дедушка, 4 раз(а).
    minzurka:

    Вот думаю надо мне ламповый фоник

    Это никто не знает, надо он такой тебе или нет ???
    Схемотехника отличается от УПТ_ых схем. Сказать что он будет звучать лучше или хуже. Так это ни о чем. Только сравнивая можно услышать эту разницу .
    P.S. БП слабенький. Если преследовать ламповую аутентичность, то за чем вокруг кенотрона диоды? А если во главе угла кенотрон, то где дросселя? В корректоре все это будет слышно. Есть более совершенные БП.

  • wowdima Senior Member
    офлайн
    wowdima Senior Member

    653

    13 лет на сайте
    пользователь #563021

    Профиль
    Написать сообщение

    653
    # 20 сентября 2023 12:17
    Добрый_Дедушка:

    за них Букер 70 рэ торгует

    Да уж,цены растут.Я брал EF86 Tesla,за 30руб,2 года назад.Новые.Год назад ГЗМ-005 брал,за 45руб,счас 100руб смотрю просят...

    Добавлено спустя 1 минута 40 секунд

    minzurka:

    Вот думаю надо мне ламповый фоник

    Тебе же советовали-делай Торреса?Чем его схема не подходит?Куча народу повторила,все вроде довольны.

  • Liv1 Senior Member
    офлайн
    Liv1 Senior Member

    7658

    9 лет на сайте
    пользователь #1728864

    Профиль
    Написать сообщение

    7658
    # 20 сентября 2023 12:30

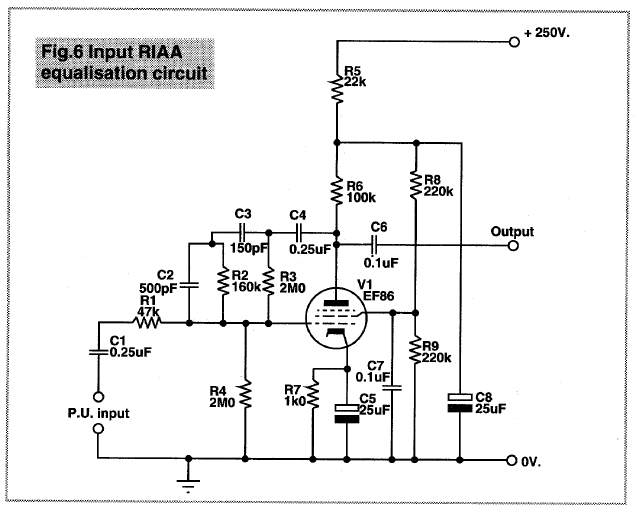

    Экзотическая коррекция в ламповом фонике:

    e-mail: wubblick@yahoo.com
  • andrejj-medan Senior Member
    офлайн
    andrejj-medan Senior Member

    5668

    13 лет на сайте
    пользователь #490844

    Профиль
    Написать сообщение

    5668
    # 20 сентября 2023 18:02 Редактировалось andrejj-medan, 1 раз.
    Liv1:

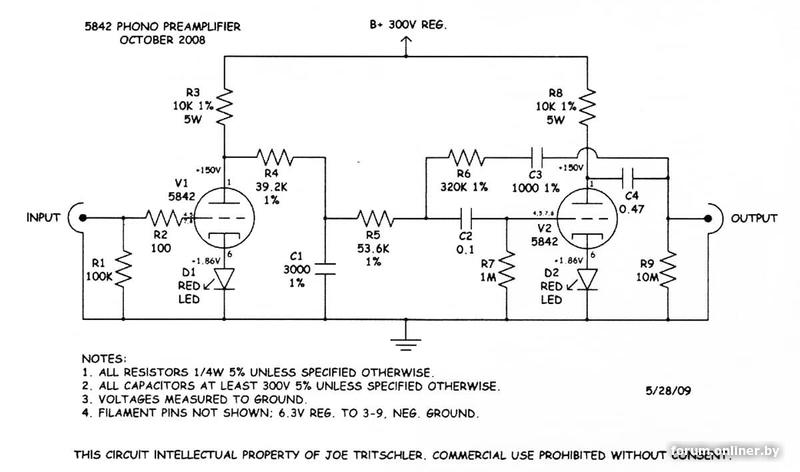

    Экзотическая коррекция в ламповом фонике:

    действительно, интересно ОС ввели. Такое решение, для винила, первый раз вижу)

    Для меломанов. От перестановки слагаемых, сумма меняется.))
  • andrejj-medan Senior Member
    офлайн
    andrejj-medan Senior Member

    5668

    13 лет на сайте
    пользователь #490844

    Профиль
    Написать сообщение

    5668
    # 21 сентября 2023 00:16 Редактировалось andrejj-medan, 1 раз.

    вот ещё одна интересная винилка. Рекомендую входные триоды запараллелить в одном баллоне.

    Для меломанов. От перестановки слагаемых, сумма меняется.))
  • Слава-Космонавт Senior Member
    офлайн
    Слава-Космонавт Senior Member

    3282

    8 лет на сайте
    пользователь #2097955

    Профиль
    Написать сообщение

    3282
    # 21 сентября 2023 15:54 Редактировалось Слава-Космонавт, 4 раз(а).
    minzurka:

    Вот думаю надо мне ламповый фоник

    Тут, вот есть проблемка самого начала этого лампово/фонокорректорного дела?! :shuffle:
    А, именно: :znaika: любая вертушка весом менее 25 кг по низкой частоте передает "всё и вся" на звукосниматель и обратно в усилитель, и особенно с самыми "микрофонными" Unitra Mf-100... -- И, в ламповых фонокорректорах отсутствует инфразвуковой фильтр для борьбы с этими "микрофонными" низкочастотными явлениями, да и ещё, и с проблемами низкочастотных шумов любого мало/мальски изношенного винила. Учитывайте и то, что усиление лампового фонокорректора обычно во много раз выше любого полупроводникового "твердотельного" -- в результате фоники/ламповики многое такое "выпячивают" на первый план... :roll:

    p.s. :idea: из большинства опробованных б/у советских ММ -- самая "глухая" (менее всего микрофонит) -- это "первоклашка"
    ГЗМ 155 - I / II. Эти ММ(-ки) могут быть и очень удачными, и совсем никакими по звучанию, (из 10 шт. б/у -- обычно, две весьма нормальные обязательно попадутся).

  • yasha212 Senior Member
    офлайн
    yasha212 Senior Member

    4695

    10 лет на сайте
    пользователь #1281085

    Профиль
    Написать сообщение

    4695
    # 21 сентября 2023 16:31

    Слава-Космонавт, вертушка именно не меньше 25кг? Есть вертушки 40кг а диск 2.5кг..

  • Добрый_Дедушка Senior Member
    офлайн
    Добрый_Дедушка Senior Member

    11153

    11 лет на сайте
    пользователь #1113377

    Профиль
    Написать сообщение

    11153
    # 21 сентября 2023 16:36 Редактировалось Добрый_Дедушка, 2 раз(а).

    Слава-Космонавт, сказал глупость.
    Усиоение , что лампового, что интегрального корректора одинаковы. А вот стойка с вертушкой должна стоять/висеть на бетоне, но никак не на дощатом полу. Коррекция может иметь рокот фильтр с завалом ниже 20гц. А то у нас все вертушки больше 25 кг :trollface: Все играет и ничего не подпрыгивает. Делать надо толково, а не сопли вешать. Вначале при пайке, потом при подобных заявлениях.

  • Слава-Космонавт Senior Member
    офлайн
    Слава-Космонавт Senior Member

    3282

    8 лет на сайте
    пользователь #2097955

    Профиль
    Написать сообщение

    3282
    # 21 сентября 2023 16:56 Редактировалось Слава-Космонавт, 3 раз(а).
    Добрый_Дедушка:

    Усиление, что лампового, что интегрального корректора одинаковы.

    Интересно, а в каких единицах измерения на частоте 1 кГц они одинаковые ? -- Уж, случайно не в децибелах ли ? :znaika:

    p.s. найдите пож. время посмотреть обдуманно вот этот фильм -- вычислить верную формулу лампового винилового звука точно также тяжело -- всё зависит от того: что вначале с собой в такое "безнадёжное" дело взял :

    ВЫЧИСЛИТЕЛЬ / 2014 / KINODRAMA

  • Слава-Космонавт Senior Member
    офлайн
    Слава-Космонавт Senior Member

    3282

    8 лет на сайте
    пользователь #2097955

    Профиль
    Написать сообщение

    3282
    # 22 сентября 2023 13:37 Редактировалось Слава-Космонавт, 3 раз(а).
    yasha212:

    Слава-Космонавт, вертушка именно не меньше 25кг? Есть вертушки 40кг а диск 2.5кг..

    Там есть другой путь с виниловыми вертушками под ламповое усиление. Основной его концепт, :idea: это весьма большой вес самой плиты, на которой жестко (монолитно) крепится опорный подшипник оси диска и сам тонарм.

    --

    :znaika: Но, это ещё половинчатое решение -- сама концепция её адептами углублена гораздо больше.
    Можете не сомневаться -- всё это того стоит :super: -- ламповый виниловый звук там неслыханно обворожителен по музыкальности... Вот это всё высококлассное виниловое аудио, что тут на форуме обсуждается, так никогда не зазвучит. :rotate:

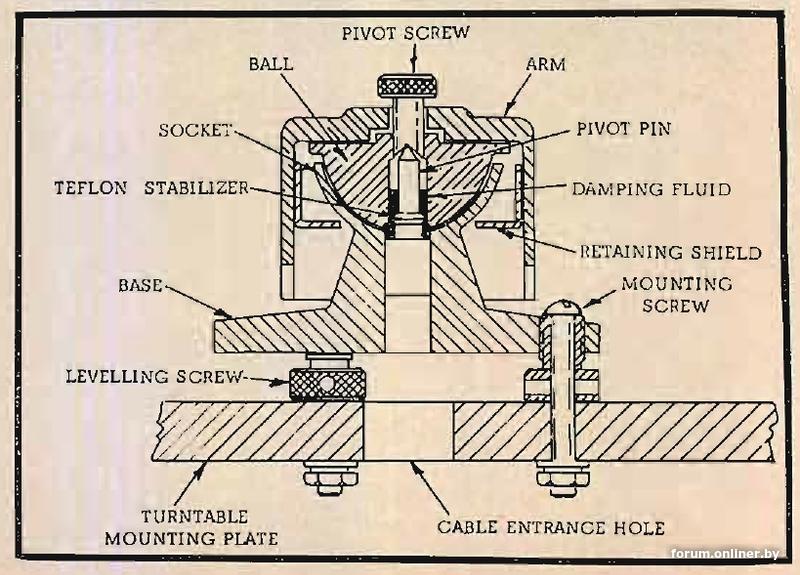

    Оттуда вот пример "НЧ/антимикрофонного" вязкого демпфирования ММ звукоснимателя:

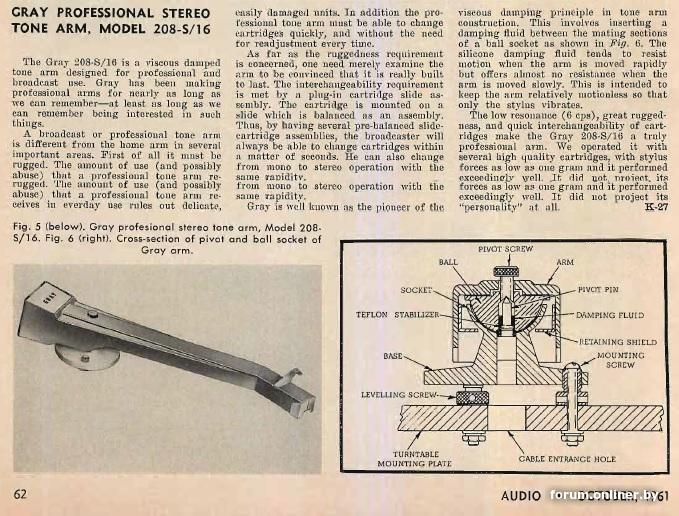

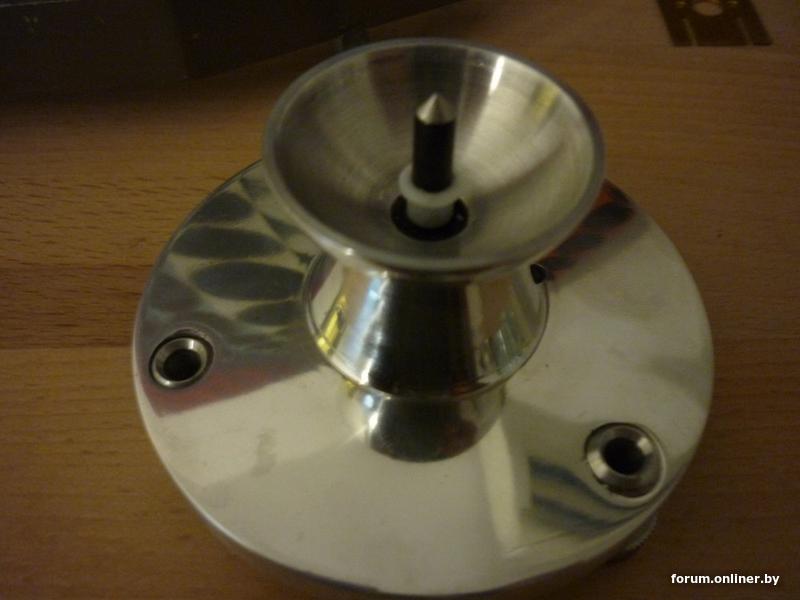

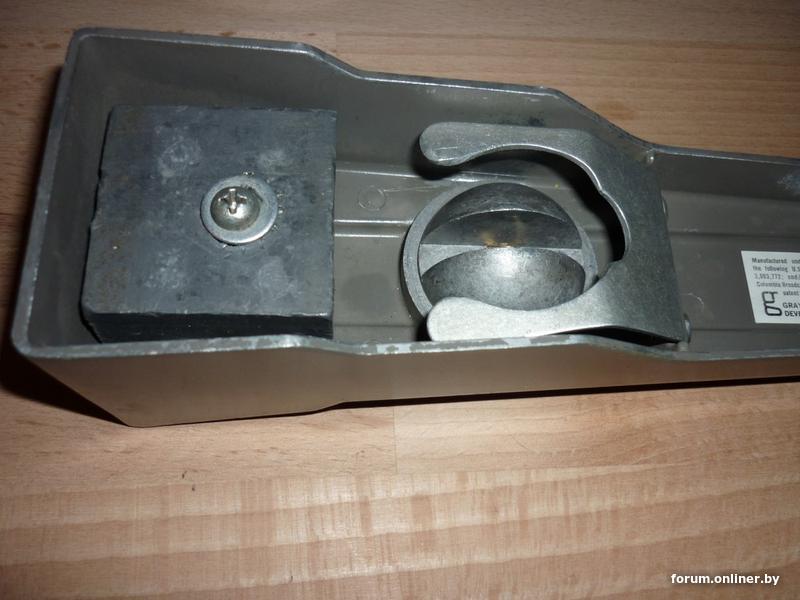

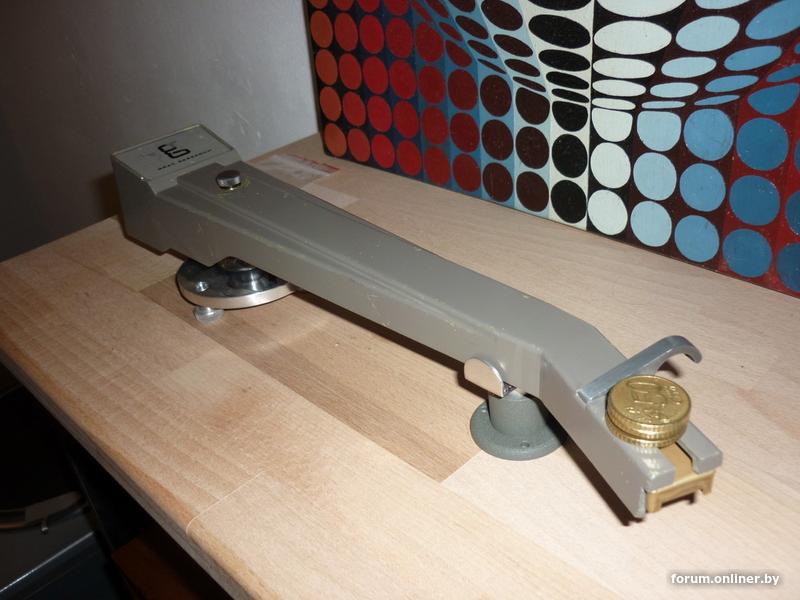

    Grey Research 208 -- одноповоротный рычаг с вязкостным демпфированием (силиконовая смазка). Рычаг тонарма, имеет длину 300 мм. Вязкое демпфирование является превосходной идеей для того времени; оно позволяет этому рычагу иметь превосходную стабильность. Хорошо отрегулированный рычаг должен опускаться очень медленно, это также позволяет алмазу деликатно опираться на диск.

  • Слава-Космонавт Senior Member
    офлайн
    Слава-Космонавт Senior Member

    3282

    8 лет на сайте
    пользователь #2097955

    Профиль
    Написать сообщение

    3282
    # 23 сентября 2023 15:45

    продолжение:

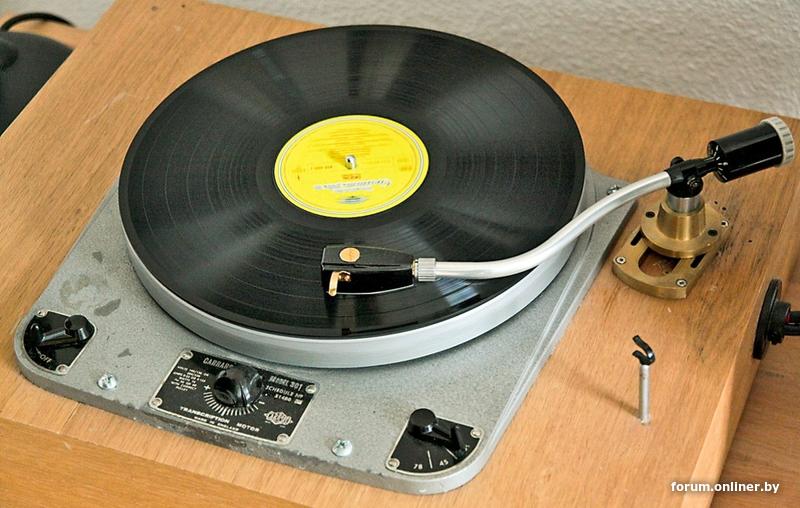

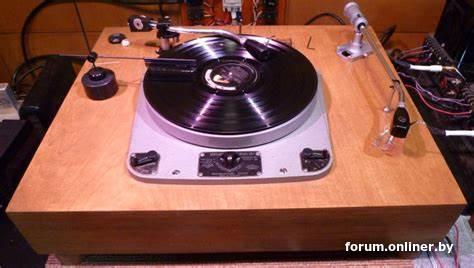

    :idea: вот, такое же интересное решение с тяжелой деревянной плитой и жестко закреплённым на ней, популярнейшим винтажным швейцарским роликовым столом Lenco L75, и самодельным тангециальным тонармом на пневматической подвеске, (для этого обычно самодельщиками используются бесшумные аквариумные компрессоры). Можете заметить по фото, как подается воздух через отверстия в угольных салазках, к которым подвешен легчайший рычаг с звукоснимателем). Обратите внимание на подводящие провода. :znaika:

    --

    p.s. И, самодельная ламповая акустика под подобные виниловые системы у последователей этой концепции тоже весьма своеобразная, и также очень массивная, с явным перерасходом пластин фанеры и дерева на единицу мощности динамика, (осмыслить целесообразность таких корпусных решений тяжело несведующему) :-?

  • yasha212 Senior Member
    офлайн
    yasha212 Senior Member

    4695

    10 лет на сайте
    пользователь #1281085

    Профиль
    Написать сообщение

    4695
    # 23 сентября 2023 15:55

    Слава-Космонавт, Зачем массивный стол если диск весит 3.2кг.?

  • Слава-Космонавт Senior Member
    офлайн
    Слава-Космонавт Senior Member

    3282

    8 лет на сайте
    пользователь #2097955

    Профиль
    Написать сообщение

    3282
    # 23 сентября 2023 17:44 Редактировалось Слава-Космонавт, 2 раз(а).
    yasha212:

    Слава-Космонавт, Зачем массивный стол если диск весит 3.2кг.?

    Всё из-за особо/высокочуствительных рупорных колонок к этой, обсуждаемой тут, массивно/лампово/виниловой концепции... :znaika:
    :idea: -- Если, вы, постучите карандашом по корпусу любой классической промышленной вертушки во время её работы -- то, даже в обычных колонках это будет хорошо слышно. -- Корпус любой вертушки в той или иной степени "микрофонит" на ММ(-ку) -- другое дело, что "обратная связь ММ/АС" звучания самой музыкальной записи не всегда возникает в колонках обычной чувствительности.

    P.S. А, вес самого диска -- это уже к стабильности скорости его оборотов относится, а не к "микрофонному" эффекту всей вертушки.

    Все подобные "лампово/чувствительные" рупорные/АС с большим раскрывом и глубиной рупоров -- меньше "микрофонят" на большую массу (вес) :

    А, может и наоборот всё: сама эта концепция инициирует обратные музыкальные акустические связи, которые другие концепции на "таких частотах??" не инициируют -- и людям такой звук винила нравится.. :-?

  • OrcaXXX Senior Member
    офлайн
    OrcaXXX Senior Member

    6768

    18 лет на сайте
    пользователь #80033

    Профиль
    Написать сообщение

    6768
    # 23 сентября 2023 21:34
    minzurka:

    Вот думаю надо мне ламповый фоник

    Где вы находите такие идиотские конструкции? Конкретно по данной схеме.. На кой ляд там две цепи коррекции?
    Хотите дёшево и сердито на таком комплекте ламп, схема по ссылке - https://www.salonav.com/arch/2022/05/prostoj-lampovyj-mm-fonokorrektor.htm

    Errare humanum est ...
  • minzurka Senior Member
    офлайн
    minzurka Senior Member

    9745

    17 лет на сайте
    пользователь #112975

    Профиль
    Написать сообщение

    9745
    # 24 сентября 2023 09:55
    OrcaXXX:

    Где вы находите такие идиотские конструкции?

    Там печатку можно взять заводскую....
    http://www.diyaudio.ru/forum/index.php?topic=5785.930

  • Слава-Космонавт Senior Member
    офлайн
    Слава-Космонавт Senior Member

    3282

    8 лет на сайте
    пользователь #2097955

    Профиль
    Написать сообщение

    3282
    # 24 сентября 2023 10:20 Редактировалось Слава-Космонавт, 5 раз(а).
    minzurka:

    печатку можно взять заводскую....

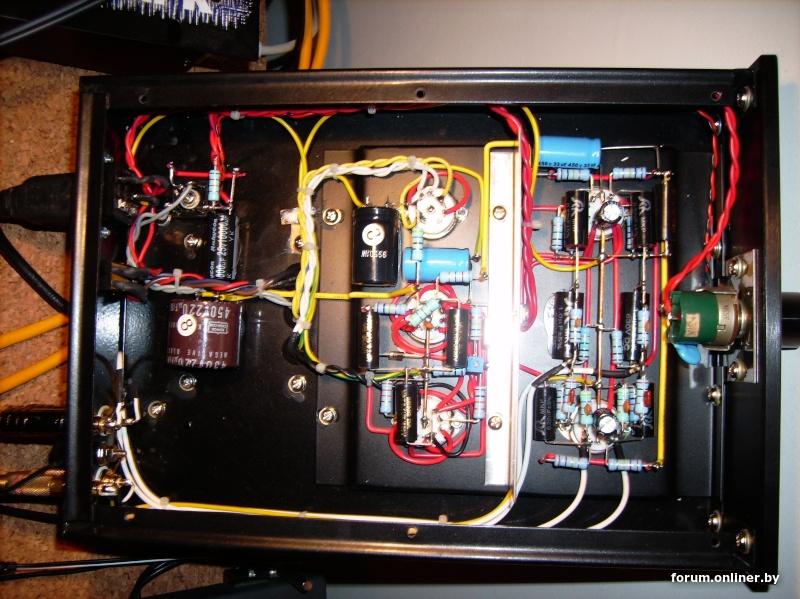

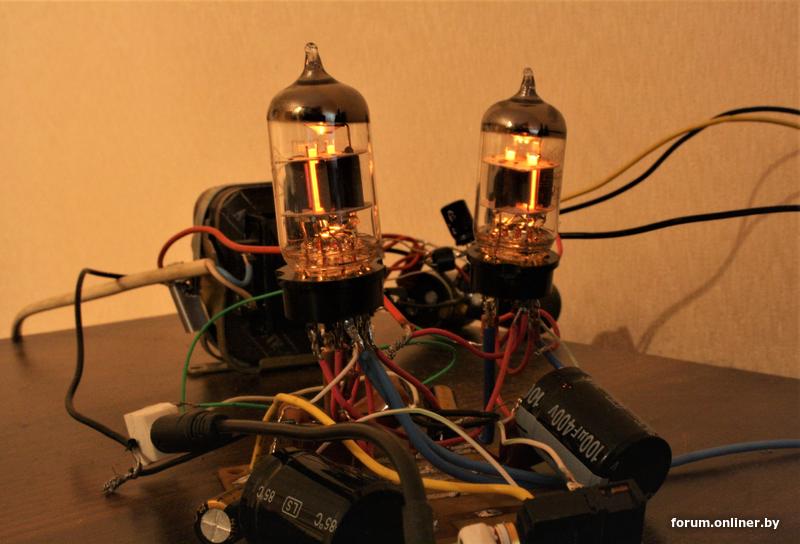

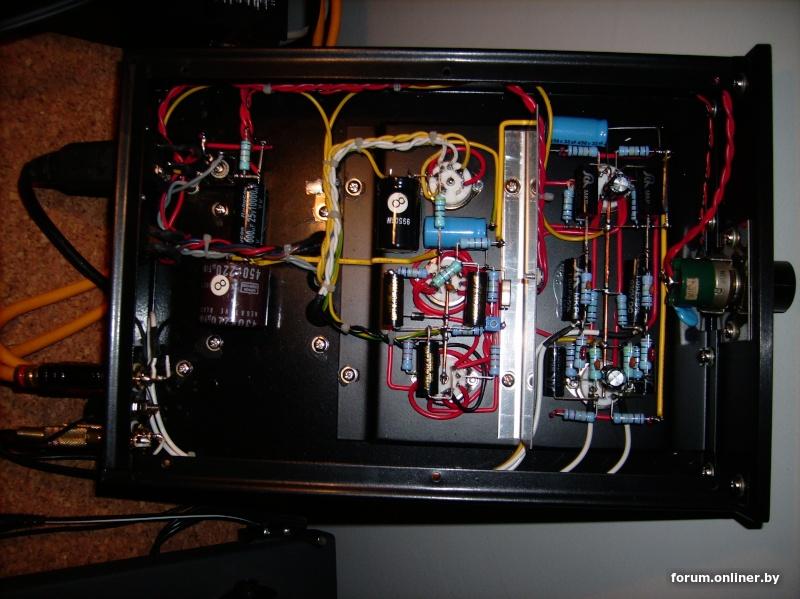

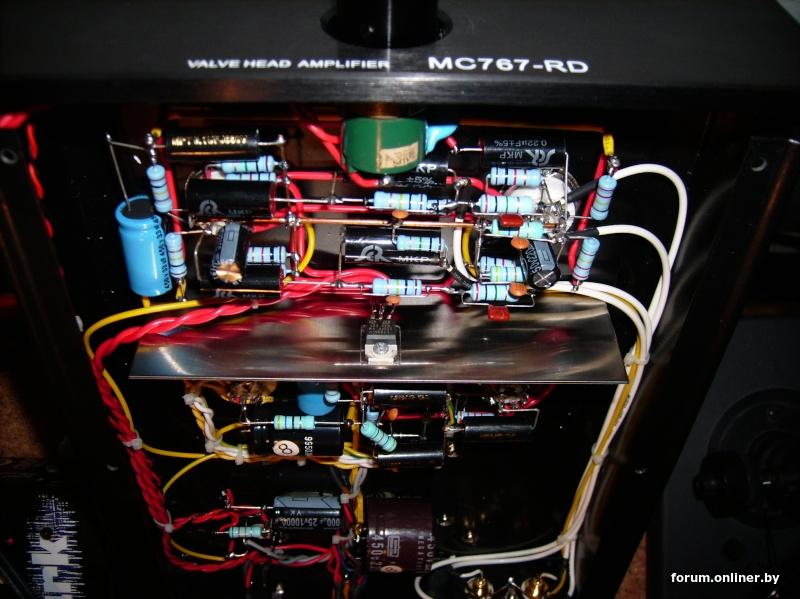

    Вы, minzurka, пож., если уж штурмуете лампово/виниловый Олимп --то, забудьте про все виды печатных плат. Чтоб была навеснуха в любом ламповом монтаже + "земли" исключительно только на винтажную сталь! :idea: :super:
    Кстати, у наших виниловых ламповиков тоже самое: вокруг тех, кто взялся за любого вида ламповый фонокорректор -- всегда возникает немалая суета советчиков/всезнаек... :insane: :rotate:

    --

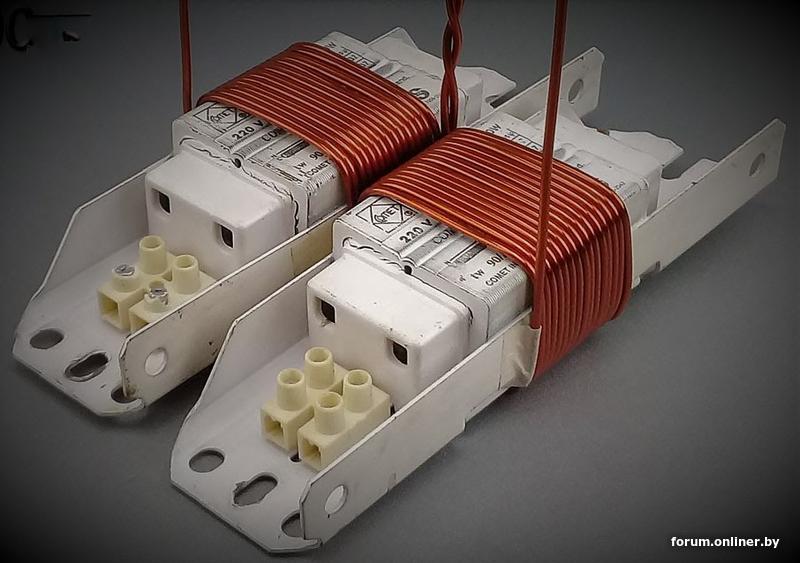

    Вот видео, которое может вам подсказать интересные идеи с дросселями от люмиков, (только, :znaika: не инвертор) :
    How to make Inverter 12v to 220v use Transistor No IC

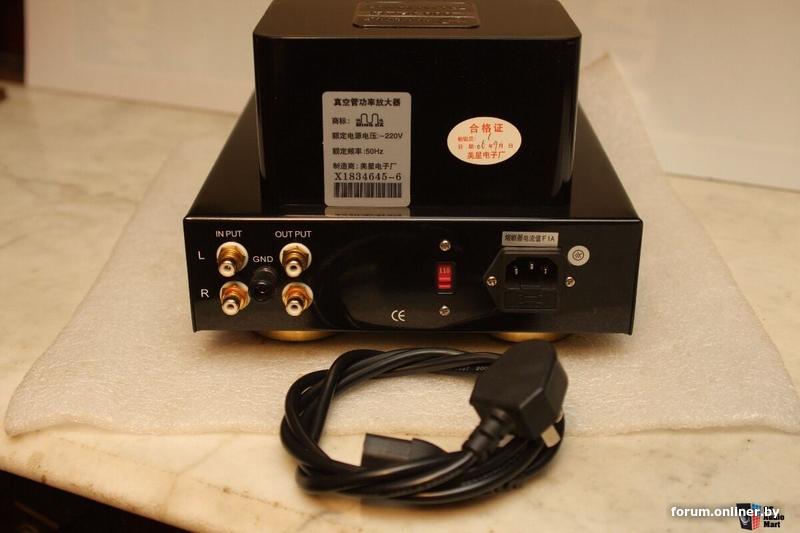

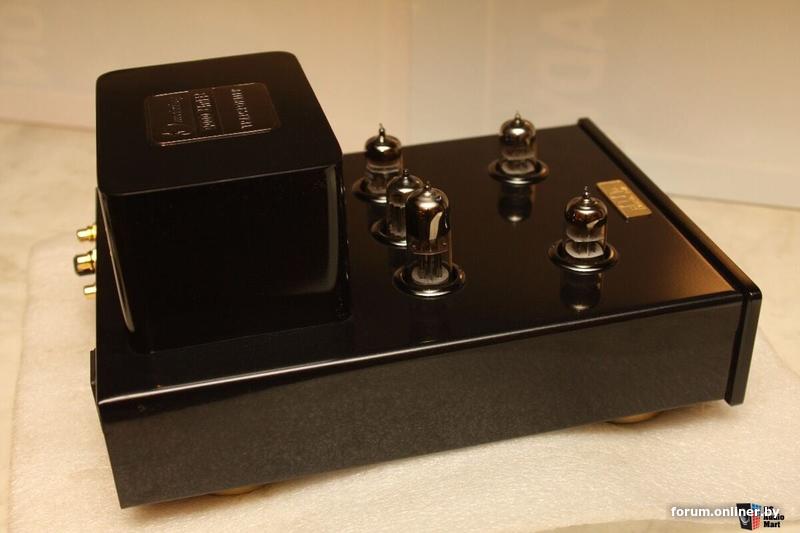

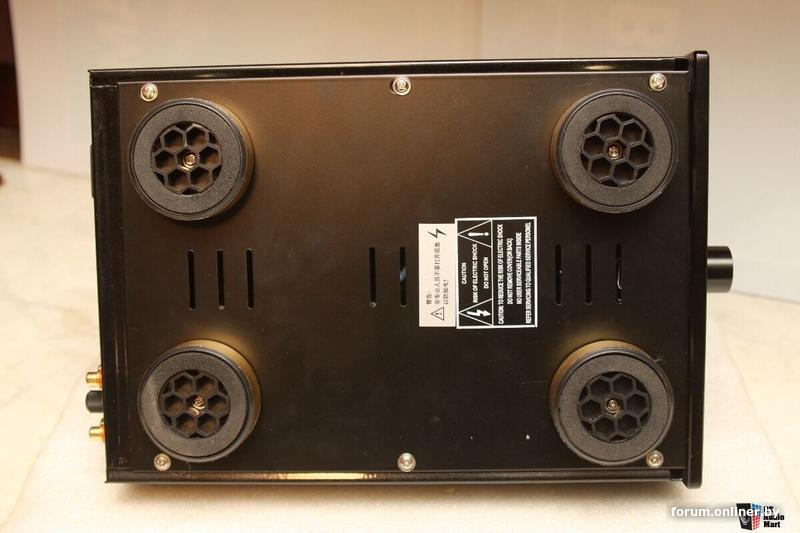

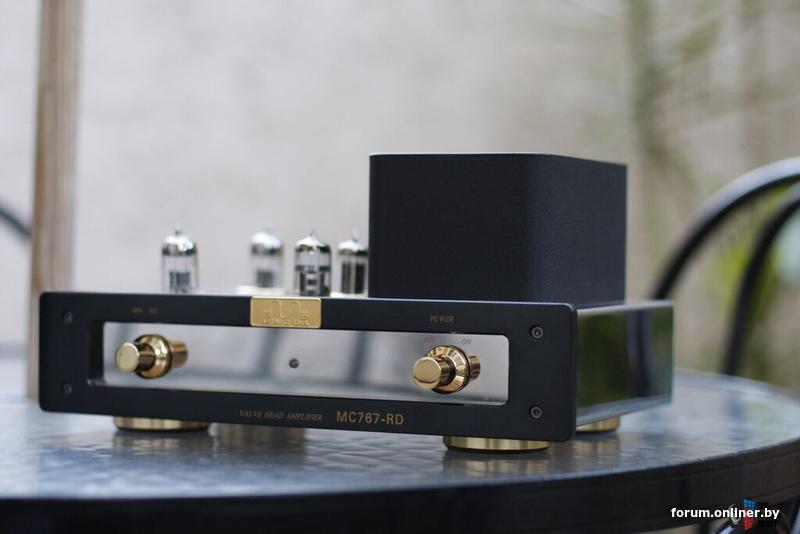

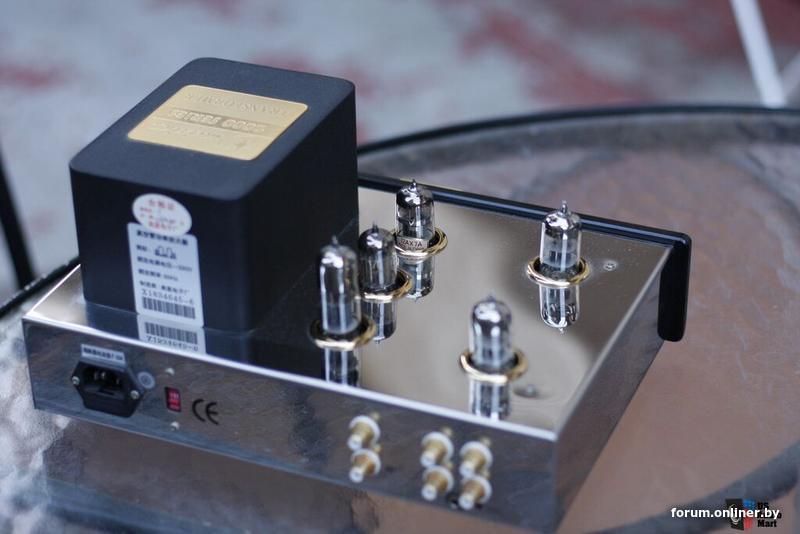

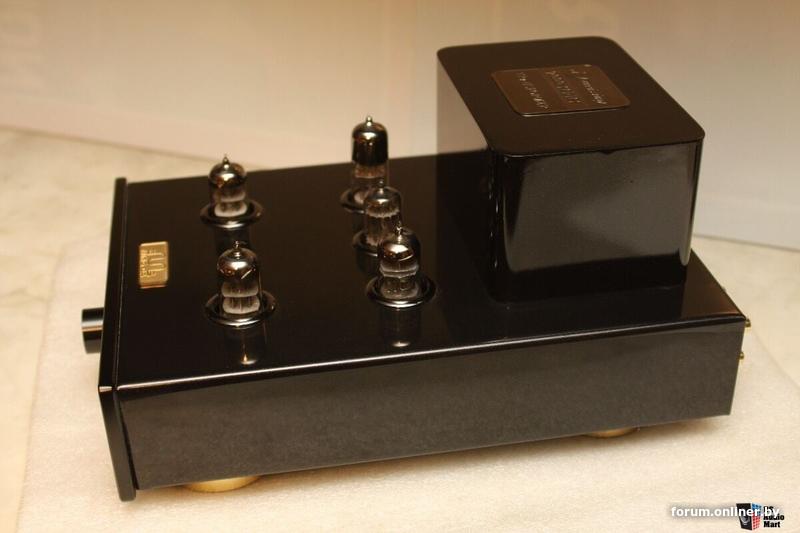

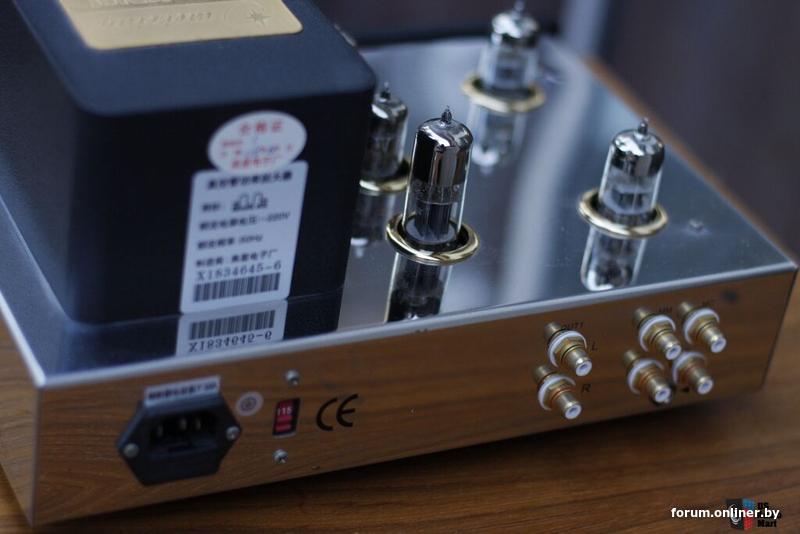

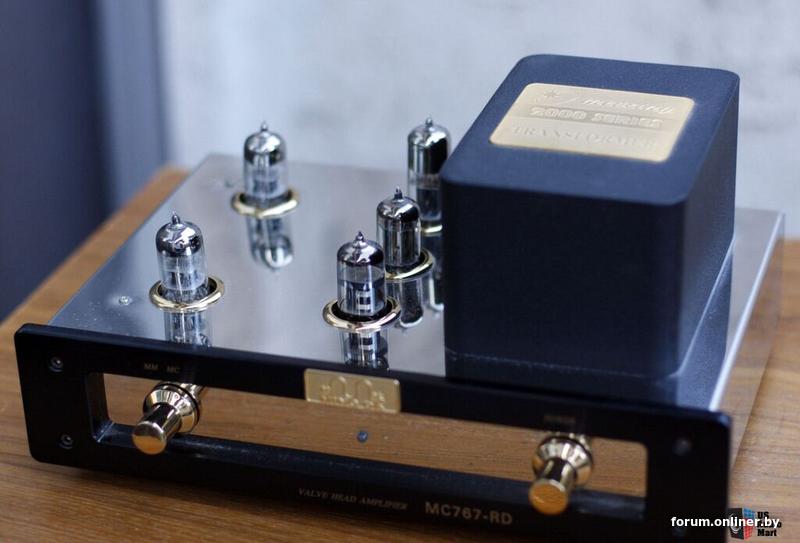

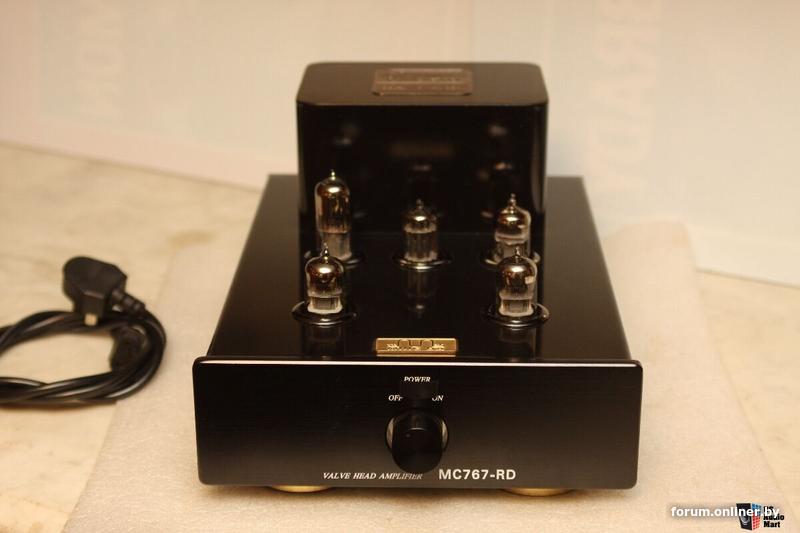

    Входной уровень ММ: 2,5 мВ
    Входное сопротивление ММ: 47 кО
    Отношение сигнал/шум ММ: 91 дБ
    Выходное сопротивление ММ: 100 кО
    Электронные лампы: 6N6x1 (выпрямительная лампа) 5687x1 12AX7x1 6N3x2(усилить)
    Источник питания: переменный ток 110 В/220 В, 60 Гц/50 Гц
    Вес: 9 кг

    :znaika: + по ссылке: интересное ламповое DIY/Phono чтиво от итальянского мастера, (6 частей/страниц, схема на последней).

  • OrcaXXX Senior Member
    офлайн
    OrcaXXX Senior Member

    6768

    18 лет на сайте
    пользователь #80033

    Профиль
    Написать сообщение

    6768
    # 25 сентября 2023 01:13
    minzurka:

    Там печатку можно взять заводскую....

    Всё становится на свои места. Воистину, когда дилетант выдёргивает схему из другого форума без комментариев, тогда и появляются недопонимания по поводу диодов шунтирующих кенотроны и двойных цепей коррекции. Берите эту универсальную плату и делайте по схеме Бокарёва, надеюсь мозгов хватит поставить вместо лишних деталей перемычки где нужно.

    Errare humanum est ...
  • minzurka Senior Member
    офлайн
    minzurka Senior Member

    9745

    17 лет на сайте
    пользователь #112975

    Профиль
    Написать сообщение

    9745
    # 25 сентября 2023 09:54
  • Liv1 Senior Member
    офлайн
    Liv1 Senior Member

    7658

    9 лет на сайте
    пользователь #1728864

    Профиль
    Написать сообщение

    7658
    # 25 сентября 2023 11:05

    На фото корректор Торреса, судя по подписям :)

    e-mail: wubblick@yahoo.com
