Kirk TIG200 (078026)

Какова длинна кабелей?

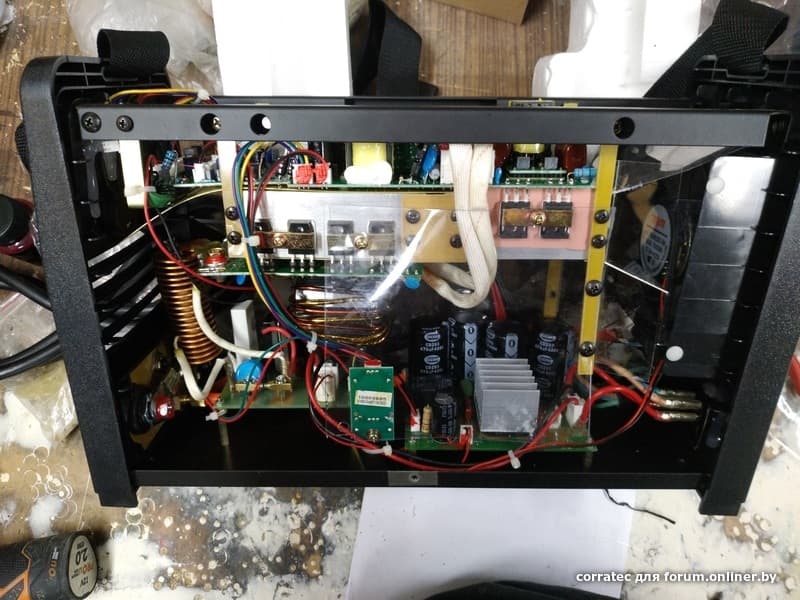

небольшое ревью потрохов

4 кондера на входе по 470мкф

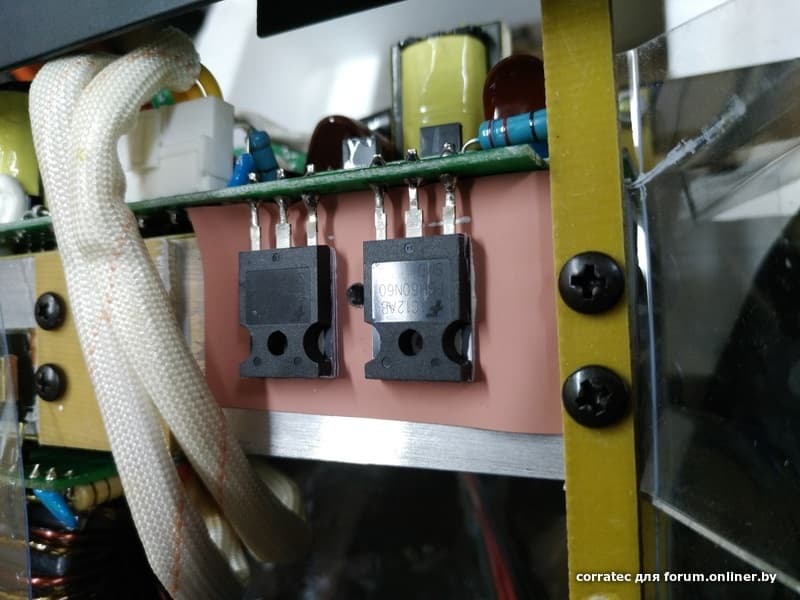

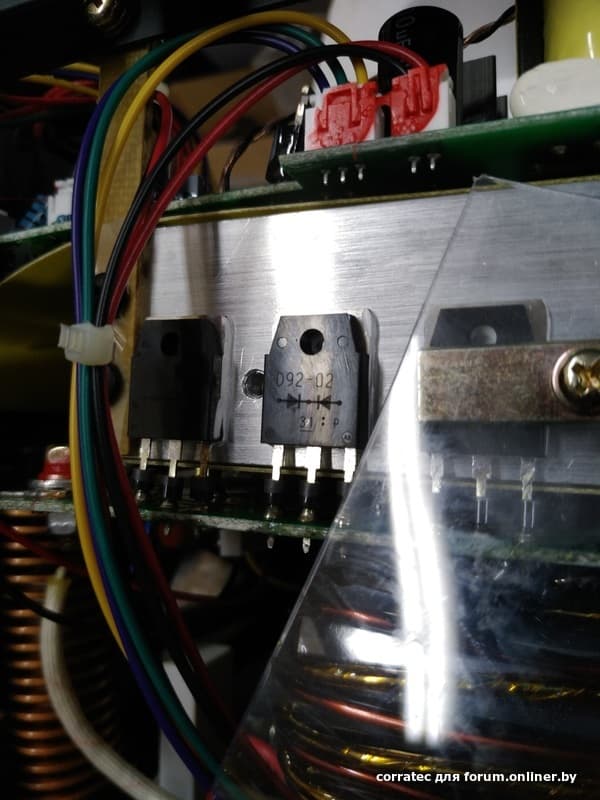

силовая часть и диоды

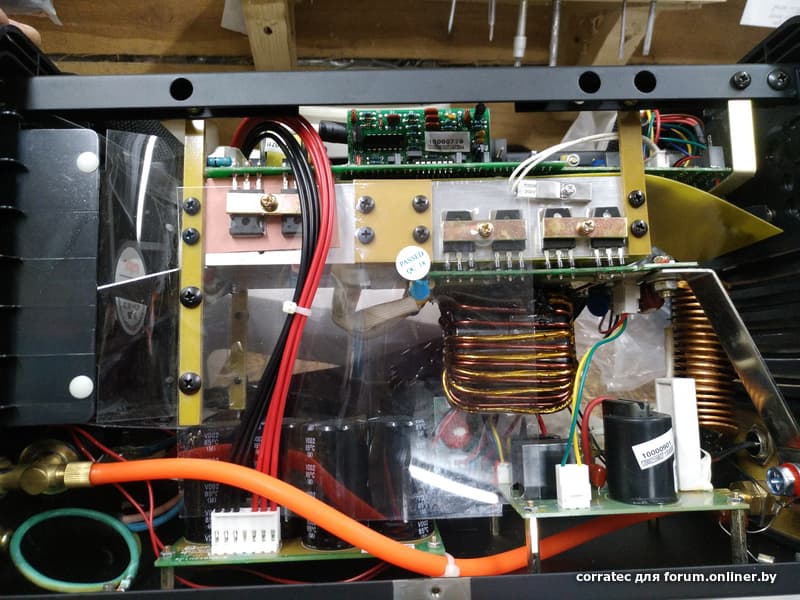

дроссель и часть потрохов от tig

немного реальных характеристик. более подробное описание есть в каталогах ekt.by

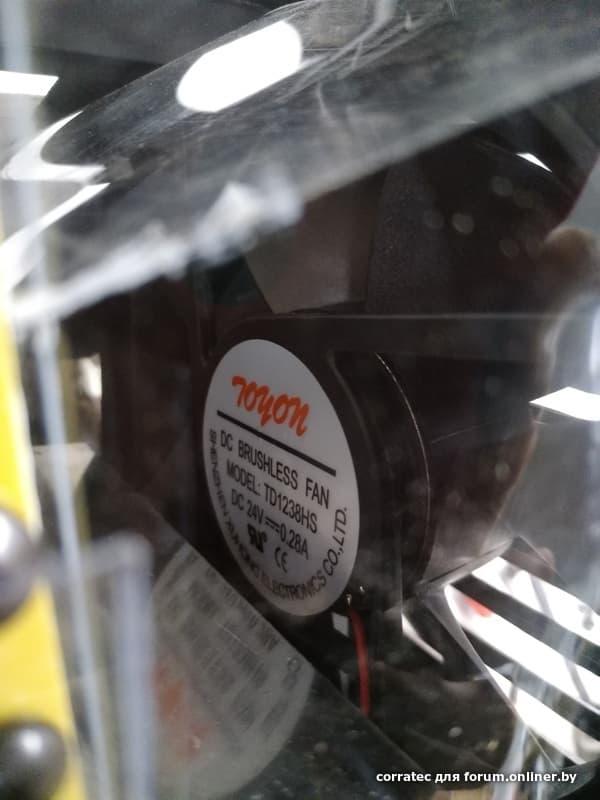

на продувке стоит 24v куллер, включен постоянно

интересен тот факт, что силовая часть находится в своеобразном воздушном канале, сбоку закрывается пластиком для лучшего потока и отделяется от верхней управляющей части, дабы пыль попадала по минимуму и обдувалось лучше. перед куллером стоят шторки, котторые загоняют часть потока в радиатор

припоя много, попробовал напильником силовые шины, они вроде как из меди и чем-то покрыты от окисления или для контакта

все, что болталось, залито герметом, разъемы вклеены довольно крепко, разъединяются с большим трудом. шлейфы на стяжках пристегнуты к стойкам

сетевой шнур 2.5 квадрата

сварочные кабели медь, длинные, что-то около 3 метров, посмотрите в каталоге, мне хватило бы и меньше

крокодил хороший, губки из цветмета точно, проверял магнитом

держак тоже вполне годный, мне понравился

байонеты по- моему заморские или просто литье с немецким намеком. хотя странно, kirk вроде как изготавливается на заводе jasic

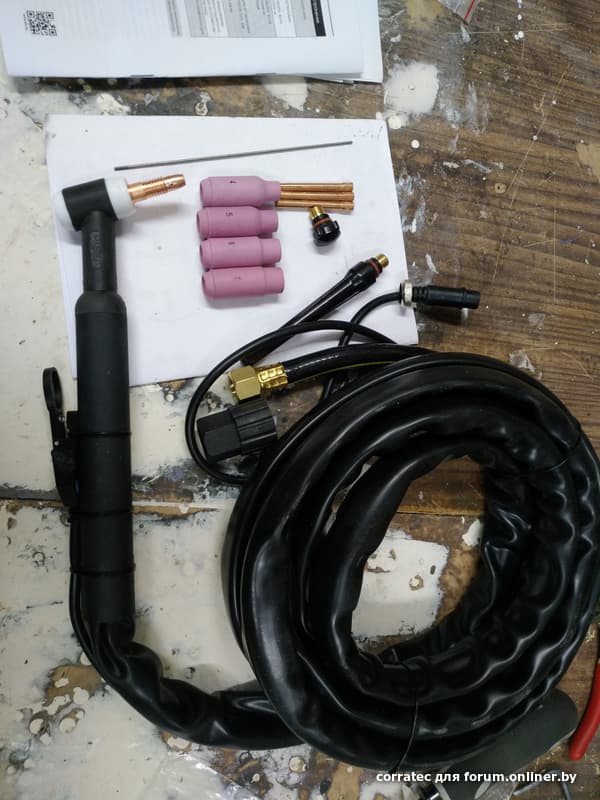

TIG горелка с высокочастотным поджигом через кнопку, сопла, 3 цанги, вольфрам универсальный 1.6 в комплекте

ну и собственно первый поставщик в рб, сервис там же

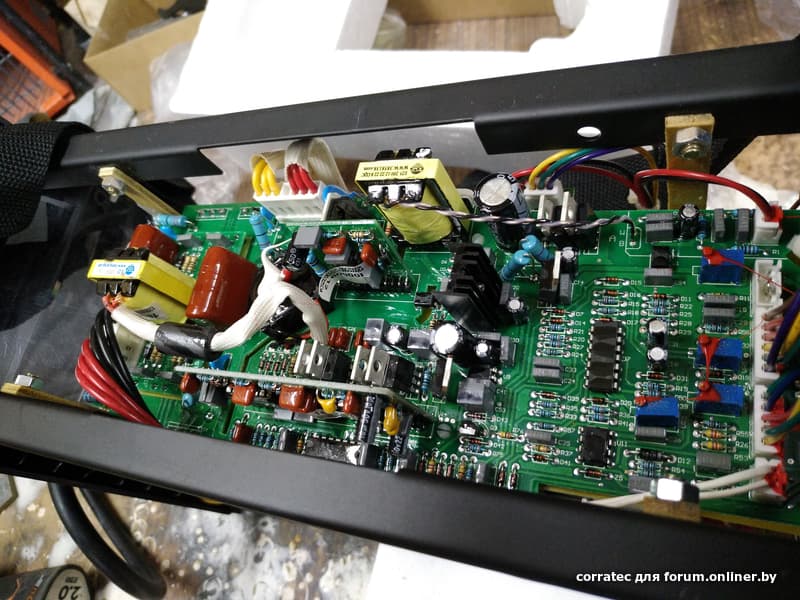

ну а теперь о впечатлениях. с большего аппарат порадовал, комплектация очень щедрая, особенно за эти деньги(нашел за 155$) качество на уровне, платы пролиты лаком вроде как везде. есть конечно небольшие просветы на верхней плате, видно, как заливочная машина проходила, но думаю, что это не критично.
варит неплохо, но есть очень важное замечание. страдал с этим аппаратом наверное неделю, варил тонкий трубопрофиль 40х40х1,5 в замкнутый контур. профиль чистый, швы зачищены, электрод 3мм ано36. но поджиг был мягко скажем хреновый, особенно на холодном металле. добавляешь тока- начинает валить так, что про прожигает торцы моментально. варить прихватками тоже было довольно сложно, тк дуга эластичная и на токах 60-90а при разрыве тянулась сантиментра на 2-3.
пробовал другие электроды, пробовал даже 1.6мм 6013, все по барабану, либо липнет на малых токах, липо валит как сумасшедший как только прогреется железо)
оказывается, в этом аппарате стоит функция VRD (снижения напряжения на холостом ходу) до 15 вольт? причем об этом нигдде не написано. выбесило страшно

короче, это лечится
лечится выдергиванием разъема.

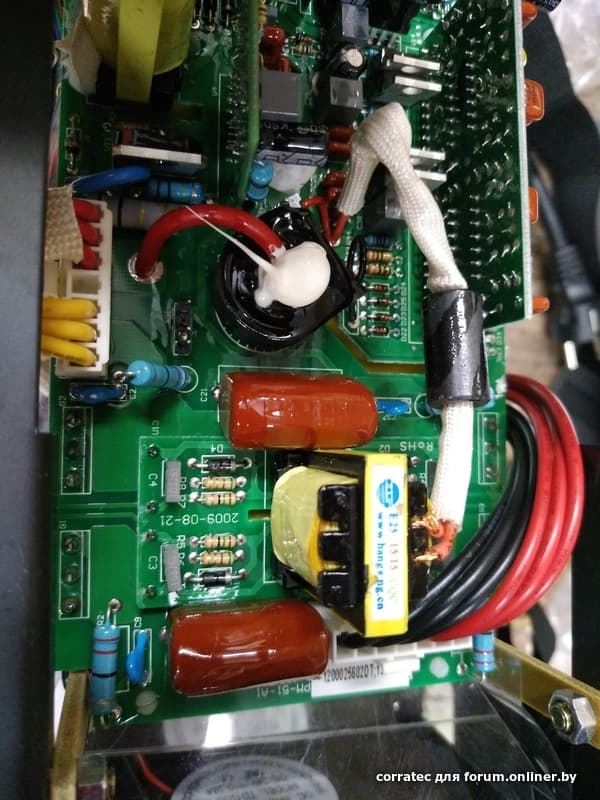

разбираем аппарат.(не забываем отключить от сети)) со стороны морды, в самом углу, есть разъем на 3 контакта, в котором 2 провода, красный и черный
на моей фотке это правый нижний угол. в моем случае лицевая панель находится снизу фотки

выдергиваем его
все, холостой ход с 15вольт становится около 73вольт. у меня в сети было 232 и хх был около 85в
собираем все до кучи и радуемся жизни. аппарат начинает варить идеально. за неделю так намучался, что после кастрации VRD стал поджигать с первого раза абсолютно все и везде))
ну и еще, перед тем, как собрать все до кучи, проверьте протяжку байонетов. у меня был плохо затянут фиттинг в морде под шланг от tig-а.
на фотке он за кондером, с трубкой

он там действительно очень неудобно расположен для сборщиков, и естественно китайцы с ним не заморачиваются. затянут скорее всего от руки, у меня отвернулся вместе с горелкой

jonnyd3p, ещё с АГНИ проблема с расходниками в Р.Б.
Смотрел на сайтах ,,в наличии,,
Звоню -"извините ,только под заказ,и сколько придётся ждать не известно"-
)))))

jonnyd3p, кстати алви-сварка продаёт головы к аргоновым TBI горелкам , у них хороший выбор этих голов .Гибкие ,вентельные ,удлинённые ,разные по мощности.....

Думаю имея желаемую голову собрать горелку(рукав) любой нужной длинны труда не составит ,и дешевле будет в несколько раз)))))

corratec, добрый день , а "лечение" VRD не повредит работе осциллятора ? И не скажется на работе в tig режиме ?

Не сочтите вопрос глупым , реально интересно.

Электрика, наука о контактах. И о сопротивлении между ними.
Там контакт лучше, где сопротивление меньше.

Возможно ли в этом аппарате изменить время постгаза?? Сделать его корректируем вообще супер было бы.

DC-DC:

думаю, что без особых проблем

Тоже хочу так думать , в электронике я близок к "0" , но что то подсказывает что установка переменного резака определённого номинала здорово бы помогла))

Вот только куда??))

Подскажите пожалуйста
Буду очень признателен !!!
