# 23 мая 2014 11:37 Редактировалось m141170, 119 раз(а).

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
обсуждение фото интересные модели мечты и ремонт
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

ТАБЛИЦА ДЛИН ПАСИКОВ

https://drive.google.com/file/d/0B7A0M7pkmSHyZ0s4bEZXNlJmOFU/view

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

"Слово любимого человека лечит лучше, чем все врачи мира. И убивает быстрее всех палачей."-Аль-Пачино

Liv1 Senior Member

офлайн

Liv1 Senior Member

7193

8 лет на сайте
пользователь #1728864

Профиль
Написать сообщение

7193

# 29 января 2023 00:01

Vicos:
Субботняя история

e-mail: wubblick@yahoo.com

krutoe Junior Member

офлайн

krutoe Junior Member

40

3 года на сайте
пользователь #3184401

Профиль
Написать сообщение

40

# 29 января 2023 01:14

siola, замерял прямо на плате с подключенными разъемами.
Vicos, как я понимаю - проверить подключение правого канала от головки до платы (провода между выходами с головки до платы). Причем как видно из замеров, проблема скорее всего в подключении или REC или GND, или того и другого одновременно?

Alex ZAM

ChapaiSF Member

офлайн

ChapaiSF Member

270

7 лет на сайте
пользователь #1958998

Профиль
Написать сообщение

270

# 29 января 2023 08:53

vintagistA:
Flex blue Bowden Cable

спасибо, именно это.

Добавлено спустя 7 минут 24 секунды

vintagistA:
Ну нужно устраивать культ Накамичи. Есть же еще ...Яуза

вот хороший набор. Если не замыкаться.

Кстати с BIC T4M кто сталкивался? Это нечто изготовленное альпайном но с электроникой якобы американского дизайна.

Добавлено спустя 2 минуты 39 секунд

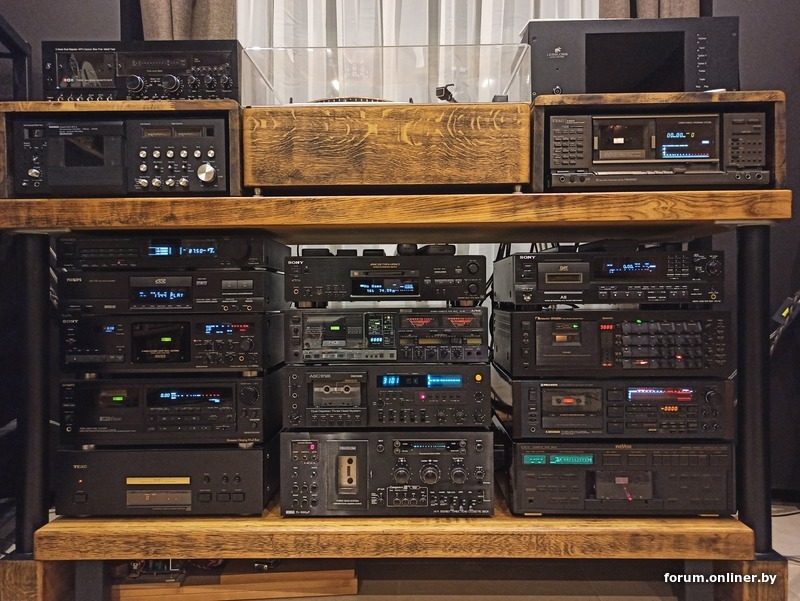

Олег_В.:
Vicos:
розеток не хватает )

Чисто случайно подвернулся стеллаж.

aiwa странная - не такая как обычно.

demes Senior Member

офлайн

demes Senior Member

3137

16 лет на сайте
пользователь #126538

Профиль
Написать сообщение

3137

# 29 января 2023 09:24 Редактировалось demes, 2 раз(а).

AIWA нарядная! Накамичи хмурые субботняя история супер!

мтс +37529 774-775-6; велком, viber +37529 3-240-220.

andrejj-medan Senior Member

офлайн

andrejj-medan Senior Member

4765

12 лет на сайте
пользователь #490844

Профиль
Написать сообщение

4765

# 29 января 2023 09:35 Редактировалось andrejj-medan, 1 раз.

Liv1:
Vicos:
Субботняя история

Вот это действительно интересная идея!!! У меня, боковые от ЭВМ, уже есть, головки тоже. Схемотехника, это совсем просто, полный простор! )) Главное, чтоб было чем голову, да руки занять))) .

Для меломанов. От перестановки слагаемых, сумма меняется.))

krutoe Junior Member

офлайн

krutoe Junior Member

40

3 года на сайте
пользователь #3184401

Профиль
Написать сообщение

40

# 29 января 2023 09:41

Пробовал запись
Сигнал идет на два канала регулируется уровень и баланс
Проверил запись только левый канал воспроизводится
И записан тоже только левый
Провода до головок и пайки на головке проверил
Все выглядит как надо
Перемыкал контакты реле для правого канала - тоже самое, нет правого канала
Что делать дальше хз?!?

Alex ZAM

ChapaiSF Member

офлайн

ChapaiSF Member

270

7 лет на сайте
пользователь #1958998

Профиль
Написать сообщение

270

# 29 января 2023 09:50

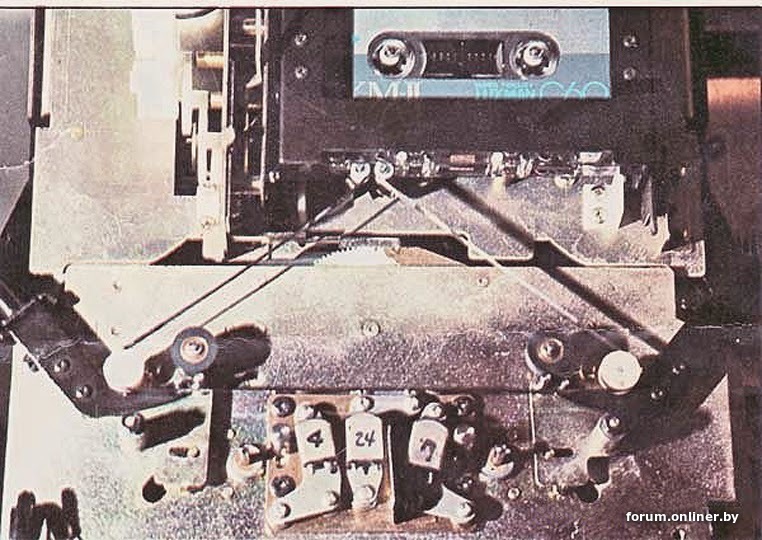

Liv1:
Vicos:
Субботняя история

немного неочевидно в дизайне: отчего ленту тащат из левой дырки а не по центу где как бы больше места для роликов.
Ааа понял - они предполагали специфическую кассету для такого. LUXMAN XM- в которой ролики внутри встроены.

Ну и обкручивание ленты вокруг голов изрядно.

Добавлено спустя 1 минута 9 секунд

demes:
AIWA нарядная! Накамичи хмурые субботняя история супер!

дело не в нарядности - а в F990 есть приступочка с кнопками. А эта тоже f990 но совсем другая.

andrejj-medan Senior Member

офлайн

andrejj-medan Senior Member

4765

12 лет на сайте
пользователь #490844

Профиль
Написать сообщение

4765

# 29 января 2023 09:58 Редактировалось andrejj-medan, 1 раз.

ChapaiSF:
Ну и обкручивание ленты вокруг голов изрядно.

главное, правильно записать на точной механике. Здесь, и реперные сигналы можно записать, если надо. А "крутить" можно уже на любом мафоне.

Добавлено спустя 20 минут 5 секунд

https://audiomagia.blogspot.com/2015/01/luxman-alpine-x3k-omega-d ... TqdMXyL29E

Для меломанов. От перестановки слагаемых, сумма меняется.))

ChapaiSF Member

офлайн

ChapaiSF Member

270

7 лет на сайте
пользователь #1958998

Профиль
Написать сообщение

270

# 29 января 2023 10:21 Редактировалось ChapaiSF, 3 раз(а).

andrejj-medan:
Вот это действительно интересная идея!!! У меня, боковые от ЭВМ, уже есть, головки тоже. Схемотехника, это совсем просто, полный простор! )) Главное, чтоб было чем голову, да руки занять))) .

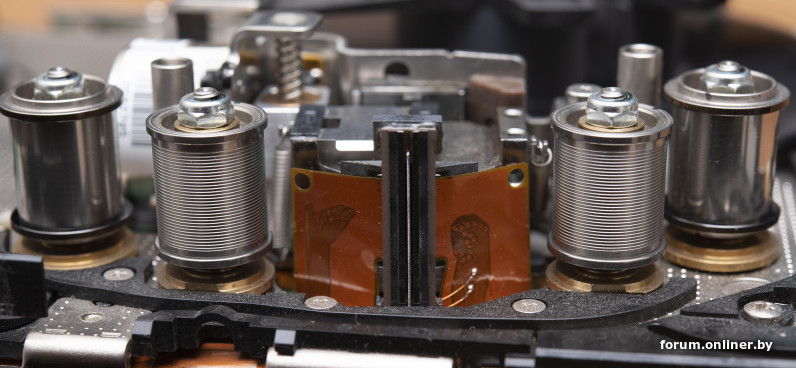

можно проще :-) берете механику от DDS/DAT стримера за 10 баксов с толкучки, которая делает почти тоже самое и под эту же ленту, но кассета другая..Ну и механизм изначального вытаскивания ленты из компакт кассеты придется добавить - Г образные усики с поворотом. Остальное от обычной механики .

demes Senior Member

офлайн

demes Senior Member

3137

16 лет на сайте
пользователь #126538

Профиль
Написать сообщение

3137

# 29 января 2023 10:50

ChapaiSF:
дело не в нарядности - а в F990 есть приступочка с кнопками. А эта тоже f990 но совсем другая.

это стандартная aiwa f990, как все. и горозонтальная панель, это видимо то, что вы назвали приступочкой, в ней тоже пристутствует .

мтс +37529 774-775-6; велком, viber +37529 3-240-220.

Олег_В. Senior Member

офлайн

Олег_В. Senior Member

12868

13 лет на сайте
пользователь #343115

Профиль
Написать сообщение

12868

# 29 января 2023 10:55

Кассетная дека 1986 года.

Pioneer CT-A9D

demes Senior Member

офлайн

demes Senior Member

3137

16 лет на сайте
пользователь #126538

Профиль
Написать сообщение

3137

# 29 января 2023 11:09 Редактировалось demes, 3 раз(а).

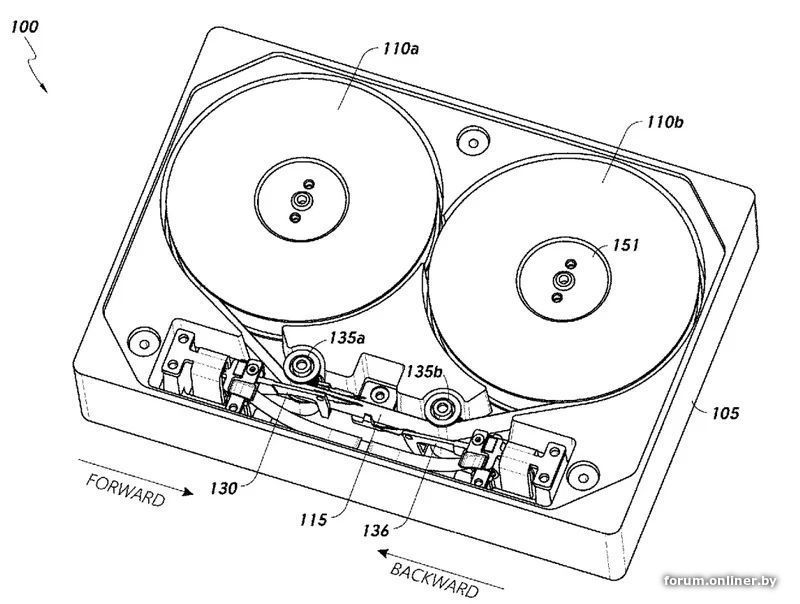

читая новости по рабочей тематике натолкнулся на известие о реинкарнации кассетного формата "..В сети засветились три важных патента компании WD: 11393498, 11081132, 20200258544. Судя по описанию патентов, они получены на головки ленточного накопителя, приводы для ленточных встраиваемых накопителей. И самый основной объединяет ленточный встраиваемый накопитель и компоненты жесткого диска в одно общее устройство. Согласно этим пакетам, можно понять, что компания WD решила преобразовать каждую ленту накопителя в форм-фактор накопителя на жестких дисках. "

насколько я понял, тут стоит два блока движущихся головок, похожих на головки HDD . в каждом блоке по 2 головки для чтения/записи ленты с 2-х сторон. и все это в форм факторе 3,5" HDD . понятно, что это все задумано для хранения больших обьемов данных.

мтс +37529 774-775-6; велком, viber +37529 3-240-220.

Liv1 Senior Member

офлайн

Liv1 Senior Member

7193

8 лет на сайте
пользователь #1728864

Профиль
Написать сообщение

7193

# 29 января 2023 12:05

krutoe:
Провода до головок и пайки на головке проверил

В каком месте измеряете сопротивление? Надо измерить прямо на контактах разъемов головок (а не на пайках платы). Отключить разъемы головок и на них прозвонить головки.

demes:
насколько я понял, тут стоит два блока движущихся головок, похожих на головки HDD

В накопителях LTO тоже используется подвижная головка. Грубо она позиционируется шаговым двигателем с ходовым винтом, точно - электродинамическим приводом. Пишет/читает одновременно 16 дорожек из 896 на ленте 1/2 дюйма.

e-mail: wubblick@yahoo.com

SErArthur Senior Member

офлайн

SErArthur Senior Member

1633

6 лет на сайте
пользователь #2299070

Профиль
Написать сообщение

1633

# 29 января 2023 12:14

siola --- Честно говоря история не имеет отношения к ремонту... Открыл, измерил и починил) Да иногда приходится камлать, но здесь не тот случай...

Большое дерево громче падает.

ChapaiSF Member

офлайн

ChapaiSF Member

270

7 лет на сайте
пользователь #1958998

Профиль
Написать сообщение

270

# 29 января 2023 12:20

она там судя по всему вертикально позиционируется шаговым, а электродинамически voice coil уже азимут качают. Ибо пишут елочкой.
если суметь с TF головы снять сигнал в звуковом диапазоне - это и есть расщепленная голова для позиционирования. Ибо все размеры точно известны.

Олег_В. Senior Member

офлайн

Олег_В. Senior Member

12868

13 лет на сайте
пользователь #343115

Профиль
Написать сообщение

12868

# 29 января 2023 12:37

ChapaiSF:
Кстати с BIC T4M кто сталкивался? Это нечто изготовленное альпайном но с электроникой якобы американского дизайна.

Кассетная дека BIC T-4M Хочется больше качества? Врубаем вторую скорость.

andrejj-medan Senior Member

офлайн

andrejj-medan Senior Member

4765

12 лет на сайте
пользователь #490844

Профиль
Написать сообщение

4765

# 29 января 2023 12:58

ChapaiSF:
можно проще берете механику от DDS/DAT стримера за 10 баксов с толкучки,

удивительные железяки!, первый раз вижу. Как всё интересно сделано!

Для меломанов. От перестановки слагаемых, сумма меняется.))

ChapaiSF Member

офлайн

ChapaiSF Member

270

7 лет на сайте
пользователь #1958998

Профиль
Написать сообщение

270

# 29 января 2023 13:02

Спасибо но на дзене рекламный набор слов. Так то я и мануал поглядел - но мне интересно личное впечатление.

Vicos PhotoHunt Team

офлайн

Vicos PhotoHunt Team

20337

20 лет на сайте
пользователь #14810

Профиль
Написать сообщение

20337

# 29 января 2023 17:08 Редактировалось Vicos, 1 раз.

krutoe:
Пробовал запись
Сигнал идет на два канала регулируется уровень и баланс
Проверил запись только левый канал воспроизводится
И записан тоже только левый
Провода до головок и пайки на головке проверил
Все выглядит как надо
Перемыкал контакты реле для правого канала - тоже самое, нет правого канала
Что делать дальше хз?!?

невнятно донесена информация.

krutoe:
...
Сигнал идет на два канала регулируется уровень и баланс
...

- что это значит?
Можно сесть, успокоиться и нормально и подробно написать, например:

код выделить все: Включаю запись, в режиме SOURCE сигнал идет на два канала, в режиме TAPE при записи звук есть только в левом канале.

Конечно перед этим, как посоветовал LIV, отсоединить разъемы головок от платы и проверить сопротивление прямо на головке.

krutoe Junior Member

офлайн

krutoe Junior Member

40

3 года на сайте
пользователь #3184401

Профиль
Написать сообщение

40

# 29 января 2023 21:36

Liv1, прямо сейчас сделаю замеры как вы советуете - и отпишусь о результатах.
Vicos, извините за мой корявый стиль в описании, постараюсь исправиться.
О записи. Вставил кассету , включил на запись, на дисплее и через наушники от источника записи четко идут два канала с индикацией на дисплее и возможностью регулировать уровень и баланс записи.Здесь нет сквозного канала, поэтому проверял после записи на этой деке и на другой. Записался только левый канал.
