    обсуждение фото интересные модели мечты и ремонт
    ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

    ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

    "Слово любимого человека лечит лучше, чем все врачи мира. И убивает быстрее всех палачей."-Аль-Пачино
  • SErArthur Senior Member
    офлайн
    SErArthur Senior Member

    1432

    4 года на сайте
    пользователь #2299070

    Профиль
    Написать сообщение

    1432
    # 9 мая 2022 10:30

    Леонид Иванович. Схемкой РЧВ поделитесь? Я знаю подобную на одном ОУ. Очень интересно ознакомиться, тем более моторчиков на замену много для подобной техники а РЧВ приличного на просторах нету. Все "плавают"... Или очень громоздкие. Или это из вашей библиотеки, который по "искрению" коллектора работает?

    Добавлено спустя 1 минута 57 секунд

    А по поводу шевеления опоры маховика - странное решение - подшипник скольжения тоже подвижный?

    Большое дерево громче падает.
  • Liv1 Senior Member
    офлайн
    Liv1 Senior Member

    5174

    6 лет на сайте
    пользователь #1728864

    Профиль
    Написать сообщение

    5174
    # 9 мая 2022 11:15 Редактировалось Liv1, 1 раз.
    SErArthur:

    по "искрению" коллектора работает?

    Нет, здесь регулятор классический - измерительный мост выделяет напряжение Back-EMF и поддерживает его постоянным. В качестве источника опорного напряжения на платке использую TL431 в SOT-23. Еще одна особенность - регулирующий транзистор сидит коллектором на массе, что не требует изоляции. Главная проблема - это обеспечить регулировку скорости штатными подстроечниками, которые в этом Sharp вынесены на другую плату. Регулировки для удвоенной и нормальной скорости зависимые, шаг влево или шаг вправо в диапазоне регулировки - и настроить невозможно. Да еще и функция остановки двигателя там есть. Пришлось делать полный аналог родной микросхемы по способу управленя скоростью. Напишите мне на мыло, там можно файлы переслать.

    e-mail: wubblick@yahoo.com
  • SErArthur Senior Member
    офлайн
    SErArthur Senior Member

    1432

    4 года на сайте
    пользователь #2299070

    Профиль
    Написать сообщение

    1432
    # 9 мая 2022 15:11

    Спасибо.

    Большое дерево громче падает.
  • OLEGSAT Member
    офлайн
    OLEGSAT Member

    153

    8 лет на сайте
    пользователь #948411

    Профиль
    Написать сообщение

    153
    # 10 мая 2022 22:31 Редактировалось OLEGSAT, 4 раз(а).

    ...

  • vernic Senior Member
    офлайн
    vernic Senior Member

    7839

    10 лет на сайте
    пользователь #542523

    Профиль
    Написать сообщение

    7839
    # 11 мая 2022 12:41

    AZ-7 кассета таже QZZCFM 160nWb/m -4дб от как бы советского "0" 250 nWb/m

    Добавлено спустя 1 час 10 минут 20 секунд

    OLEGSAT:

    секрет есть всегда

    нет никаких секретов, но можно их придумать и героически разгадывать.

    CASSETTE DECK, 2 MOTOR, LOGIC CAPSTAIN, DUAL HEAD SYSTEM, LOOP AUTOSTOP, NR "MaЯk"
  • SErArthur Senior Member
    офлайн
    SErArthur Senior Member

    1432

    4 года на сайте
    пользователь #2299070

    Профиль
    Написать сообщение

    1432
    # 11 мая 2022 23:12

    Всё разгаданно давно и писалось об этом... Кассета не нужна так сильно. Нужна любая для калибровки УВ... Если нужна автокалибровка то кассета с -4 Дб не поможет)

    Большое дерево громче падает.
  • vernic Senior Member
    офлайн
    vernic Senior Member

    7839

    10 лет на сайте
    пользователь #542523

    Профиль
    Написать сообщение

    7839
    # 12 мая 2022 12:24

    Для того чтоб всегда работала автокалибровка надо поменьше пользоваться декой. Починил деку, настроил, протестил, в целлофан закрутил и спрятал в диван. Лет 15-20 можно думать, что она рабочая. :trollface:

    CASSETTE DECK, 2 MOTOR, LOGIC CAPSTAIN, DUAL HEAD SYSTEM, LOOP AUTOSTOP, NR "MaЯk"
  • SErArthur Senior Member
    офлайн
    SErArthur Senior Member

    1432

    4 года на сайте
    пользователь #2299070

    Профиль
    Написать сообщение

    1432
    # 12 мая 2022 23:05

    У меня работает переделанный под аморф аз-7. По вашему 747)... С пермаллоем моточасов меньше, в половину почти ,конечно, но на жизнь хватит). Как узнать что пора в ремонт, если не "пилить"?

    Большое дерево громче падает.
  • Vicos PhotoHunt Team
    офлайн
    Vicos PhotoHunt Team

    18802

    18 лет на сайте
    пользователь #14810

    Профиль
    Написать сообщение

    18802
    # 13 мая 2022 19:35
    Nakamichi[точка]by «Нельзя услышать то, что невозможно измерить» ©
  • vintagistA Senior Member
    офлайн
    vintagistA Senior Member

    3373

    8 лет на сайте
    пользователь #1107854

    Профиль
    Написать сообщение

    3373

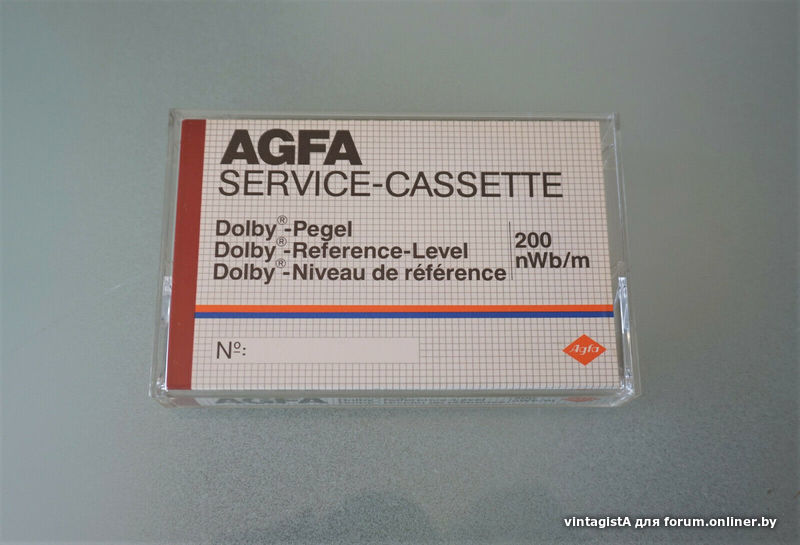

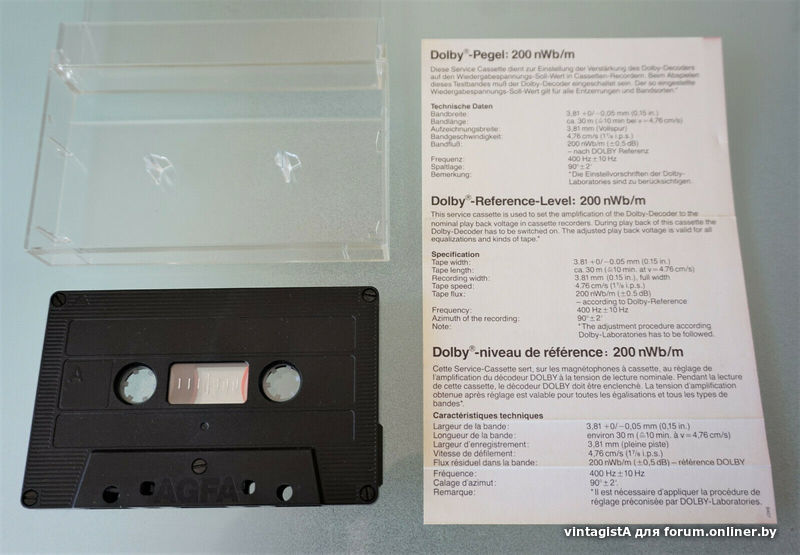

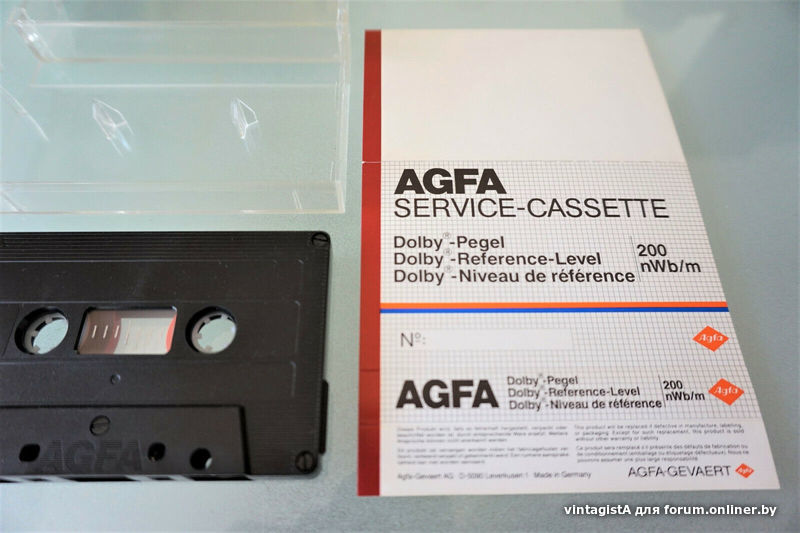

    # 13 мая 2022 21:10
    Хотите перемен? Идите в школу. Там перемены через каждые 45 минут.
  • speedsterMF Senior Member
    офлайн
    speedsterMF Senior Member

    3935

    7 лет на сайте
    пользователь #1643481

    Профиль
    Написать сообщение

    3935
    # 13 мая 2022 21:51

    чтобы менять пассики , остальное не нужно .

    technics RS-B965
  • Vicos PhotoHunt Team
    офлайн
    Vicos PhotoHunt Team

    18802

    18 лет на сайте
    пользователь #14810

    Профиль
    Написать сообщение

    18802
    # 14 мая 2022 13:56
    speedsterMF:

    чтобы менять пассики , остальное не нужно .

    Очисти мозг от вопросов. Спокоен будь в мире. Вопросов всегда больше, чем ответов. ... © Мастер Йода

    Nakamichi[точка]by «Нельзя услышать то, что невозможно измерить» ©
  • vernic Senior Member
    офлайн
    vernic Senior Member

    7839

    10 лет на сайте
    пользователь #542523

    Профиль
    Написать сообщение

    7839
    # 14 мая 2022 19:53 Редактировалось vernic, 1 раз.
    Добавлено спустя 4 минуты 49 секунд

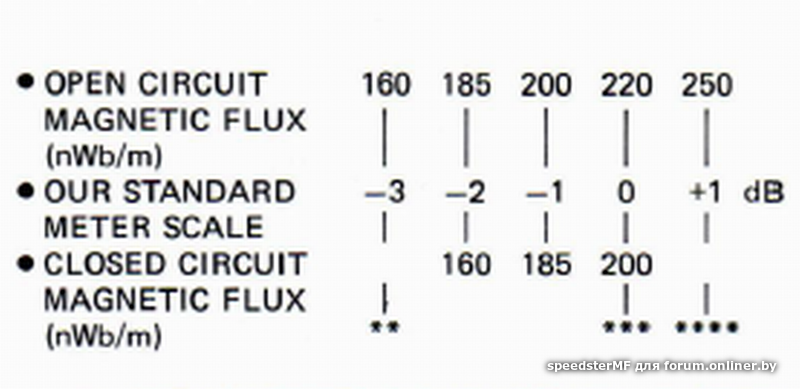

    что такое разомкнутый контур?

    CASSETTE DECK, 2 MOTOR, LOGIC CAPSTAIN, DUAL HEAD SYSTEM, LOOP AUTOSTOP, NR "MaЯk"
  • Liv1 Senior Member
    офлайн
    Liv1 Senior Member

    5174

    6 лет на сайте
    пользователь #1728864

    Профиль
    Написать сообщение

    5174
    # 14 мая 2022 21:40
    vernic:

    что такое разомкнутый контур?

    Это вопрос про методику измерения остаточного магнитного потока?

    e-mail: wubblick@yahoo.com
  • powerday2017 Senior Member
    офлайн
    powerday2017 Senior Member

    1123

    4 года на сайте
    пользователь #2328488

    Профиль
    Написать сообщение

    1123
    # 15 мая 2022 00:41

    Монолит по совокупности параметров, самые лучшие головы.
    Превосходно читают и пишут.
    Пилятся не сильно
    И змейка меньше чем у Вильнюса))

    HIGH BIAS
  • speedsterMF Senior Member
    офлайн
    speedsterMF Senior Member

    3935

    7 лет на сайте
    пользователь #1643481

    Профиль
    Написать сообщение

    3935
    # 15 мая 2022 04:19

    это пока не перейдешь от рассуждений к практике

    technics RS-B965
  • vernic Senior Member
    офлайн
    vernic Senior Member

    7839

    10 лет на сайте
    пользователь #542523

    Профиль
    Написать сообщение

    7839
    # 15 мая 2022 08:33 Редактировалось vernic, 1 раз.
    Liv1:

    Это вопрос про методику измерения остаточного магнитного потока?

    Спасибо!

    Добавлено спустя 7 минут 27 секунд

    В общем случае
    Ф0 - эффективное значение магнитного потока короткого замыкания на 1 м ширины дорожки по [9], Вб/м;
    Подставляя значения, получаем для кассетных магнитофонов при f=315 Гц, Ф0 = 250 нВб/м, h = 0,6 мм, W = 1000 витков

    Статья целиком. Хорошо написано, без переходов на личности.

    CASSETTE DECK, 2 MOTOR, LOGIC CAPSTAIN, DUAL HEAD SYSTEM, LOOP AUTOSTOP, NR "MaЯk"
  • speedsterMF Senior Member
    офлайн
    speedsterMF Senior Member

    3935

    7 лет на сайте
    пользователь #1643481

    Профиль
    Написать сообщение

    3935
    # 15 мая 2022 09:23

    очень показательно .
    крупные специалисты , как показывает форум, знают примерно ничего . ну кроме как подгибать головы и бездумно менять пассики

    technics RS-B965
  • Vicos PhotoHunt Team
    офлайн
    Vicos PhotoHunt Team

    18802

    18 лет на сайте
    пользователь #14810

    Профиль
    Написать сообщение

    18802
    # 15 мая 2022 10:25

    Перестань источать негатив - в темном месте мы находим себя, и лишь знания освещают наш путь...

    © Мастер Йода

    Добавлено спустя 9 минут 40 секунд

    vernic, у меня два варианта прочтения послания мастера джедая:
    1.Он хотел показать, что знает о двух методах измерения остаточного магнитного потока, которые отличаются на 18 nWb/m (не на 20, как в таблице)
    2.Он хотел спросить, но постеснялся, по какой методике измерялся уровень на этой кассете AGFA. (это легко проверить, имея кассету с известным методом измерения.)
    Да пребудет с нами сила...

    Nakamichi[точка]by «Нельзя услышать то, что невозможно измерить» ©
  • 12ASS Senior Member
    офлайн
    12ASS Senior Member

    2072

    14 лет на сайте
    пользователь #121477

    Профиль
    Написать сообщение

    2072
    # 15 мая 2022 11:22

    https://baraholka.onliner.by/viewtopic.php?t=25250595
    Теперь не будет проблем с ремонтом и настройкой дЕк. Профи.
