    vovchik_romualdovich, Идею "стырили" из фильма :) :100500:

  • dyno Senior Member
    офлайн
    dyno Senior Member

    14340

    17 лет на сайте
    пользователь #145869

    Профиль
    Написать сообщение

    14340
    # 6 марта 2022 14:02 Редактировалось dyno, 1 раз.

    дел

    Мои Боги меня рабом не называли.
  • andrejj-medan Senior Member
    офлайн
    andrejj-medan Senior Member

    6759

    14 лет на сайте
    пользователь #490844

    Профиль
    Написать сообщение

    6759
    # 6 марта 2022 21:55 Редактировалось andrejj-medan, 6 раз(а).

    Для самопальщиков. Как пример АЧХ Z (Блок СЧ-ВЧ) Начало работы с импедансом. Очень неудачное построение фИльтра. Несмотря на безупречную АЧХ по SPL. с нулевым выходным УНЧа, но смертельно для ламп. Для ориентации, приведены графики уровней сигнала для разных резисторов (10, 5, 2 ом.) Кривое Z, несмотря на ровную АЧХ по SPL, даёт окрас звука. За это ширики любят. Там, всё относительно ровно))))

    Я всегда делаю только то, что мне нравится
  • yasha212 Senior Member
    офлайн
    yasha212 Senior Member

    7095

    11 лет на сайте
    пользователь #1281085

    Профиль
    Написать сообщение

    7095
    # 16 апреля 2022 16:44

    Измерить АЧХ НЧ динамика 18" какой размер щита нужен?
    измерять буду на улице.

  • Добрый_Дедушка Senior Member
    офлайн
    Добрый_Дедушка Senior Member

    12425

    12 лет на сайте
    пользователь #1113377

    Профиль
    Написать сообщение

    12425
    # 16 апреля 2022 16:57 Редактировалось Добрый_Дедушка, 6 раз(а).

    yasha212, а кто его мерял... чтоб так точно советовать. Наверно не менее 1х1м. Окажется щит малым, замыкать начнет , подрезая АЧХ по НЧ.

    Добавлено спустя 1 минута 59 секунд

    Попробовал последовательное построение кроссовера. Номиналы в схеме не мои. Их считать по месту надо.

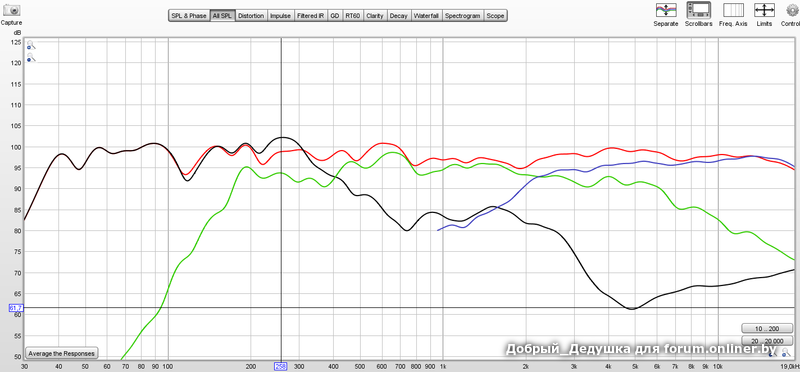

    Вот что получилось при первом приближении.

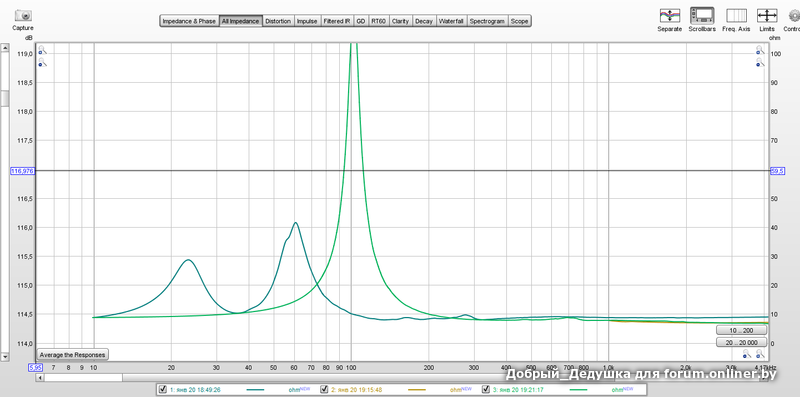

    Приведенные импедансы по полосам

  • ---Igor--- Senior Member
    офлайн
    ---Igor--- Senior Member

    2247

    14 лет на сайте
    пользователь #406233

    Профиль
    Написать сообщение

    2247
    # 16 апреля 2022 18:13
    yasha212:

    Измерить АЧХ НЧ динамика 18" какой размер щита нужен?

    А зачем? Надо параметры TS снять. А по верху можно и без щита...

    Добрый_Дедушка:

    Результирующий импеданс колонки. Мин. сопротивление 3.6 Ом

    Тут цепочка 0,44 mh + 7,2 мкф слишком суровая...

    Предложения, плиз, в личку.
  • Добрый_Дедушка Senior Member
    офлайн
    Добрый_Дедушка Senior Member

    12425

    12 лет на сайте
    пользователь #1113377

    Профиль
    Написать сообщение

    12425
    # 16 апреля 2022 20:26

    ---Igor---, а, что с ней не так?

  • ---Igor--- Senior Member
    офлайн
    ---Igor--- Senior Member

    2247

    14 лет на сайте
    пользователь #406233

    Профиль
    Написать сообщение

    2247
    # 16 апреля 2022 21:50

    Добрый_Дедушка, Ну, она рисует ту яму на 3.6 ом в районе 2 кгц. При 8-ми омных динамиках это лажа...

    Предложения, плиз, в личку.
  • Добрый_Дедушка Senior Member
    офлайн
    Добрый_Дедушка Senior Member

    12425

    12 лет на сайте
    пользователь #1113377

    Профиль
    Написать сообщение

    12425
    # 16 апреля 2022 22:55

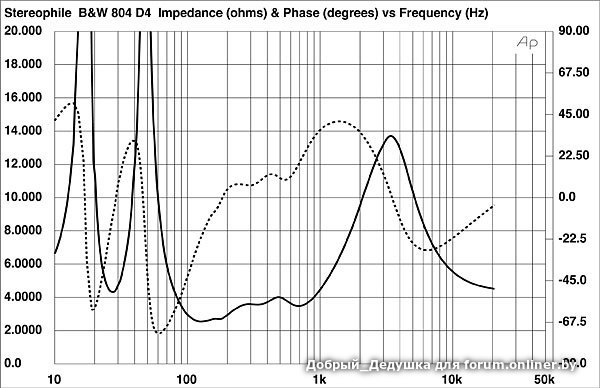

    Обратите внимание на бренда. Дабы не говорили, что самодельные хуже.

  • ---Igor--- Senior Member
    офлайн
    ---Igor--- Senior Member

    2247

    14 лет на сайте
    пользователь #406233

    Профиль
    Написать сообщение

    2247
    # 17 апреля 2022 11:36

    Добрый_Дедушка, В ваших примерах провал импеданса за счет параллельного включения двух нч головок. По крайней мере, корм пойдет коню....:)

    Предложения, плиз, в личку.
  • Добрый_Дедушка Senior Member
    офлайн
    Добрый_Дедушка Senior Member

    12425

    12 лет на сайте
    пользователь #1113377

    Профиль
    Написать сообщение

    12425
    # 17 апреля 2022 12:06 Редактировалось Добрый_Дедушка, 1 раз.
    ---Igor---:

    Добрый_Дедушка, В ваших примерах провал импеданса за счет параллельного включения двух нч головок. По крайней мере, корм пойдет коню....:)

    Акустическое восприятие последовательного кроссовера, мне понравилось больше. Работы еще не завершены, возможно что то еще удастся изменить в лучшую сторону. Но с увереностью скажу, это лучший вариант из ранее достигнутых. Причем это мнение тех, кто уже смог послушать.

  • yasha212 Senior Member
    офлайн
    yasha212 Senior Member

    7095

    11 лет на сайте
    пользователь #1281085

    Профиль
    Написать сообщение

    7095
    # 18 апреля 2022 09:34

    Добрый_Дедушка, измерения делаете программой REW?

  • Добрый_Дедушка Senior Member
    офлайн
    Добрый_Дедушка Senior Member

    12425

    12 лет на сайте
    пользователь #1113377

    Профиль
    Написать сообщение

    12425
    # 18 апреля 2022 09:41
    yasha212:

    Добрый_Дедушка, измерения делаете программой REW?

    Да. Она мне нравится. Пол Мира пользуют эту программу.

  • yasha212 Senior Member
    офлайн
    yasha212 Senior Member

    7095

    11 лет на сайте
    пользователь #1281085

    Профиль
    Написать сообщение

    7095
    # 18 апреля 2022 12:29
    Добрый_Дедушка:

    yasha212:

    Добрый_Дедушка, измерения делаете программой REW?

    Да. Она мне нравится. Пол Мира пользуют эту программу.

    пользуюсь тоже REW . Только не могу понять настройку свиптона чтобы он начинался с 1000гц и до 20000гц
    .

  • Добрый_Дедушка Senior Member
    офлайн
    Добрый_Дедушка Senior Member

    12425

    12 лет на сайте
    пользователь #1113377

    Профиль
    Написать сообщение

    12425
    # 18 апреля 2022 12:37 Редактировалось Добрый_Дедушка, 1 раз.

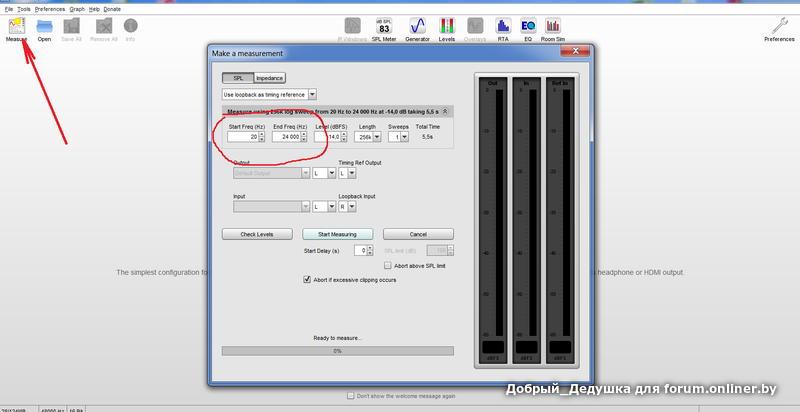

    yasha212, Пишите нужные цыфры и тисните ENTER

  • yasha212 Senior Member
    офлайн
    yasha212 Senior Member

    7095

    11 лет на сайте
    пользователь #1281085

    Профиль
    Написать сообщение

    7095
    # 18 апреля 2022 12:51

    Добрый_Дедушка, спасибо

  • Добрый_Дедушка Senior Member
    офлайн
    Добрый_Дедушка Senior Member

    12425

    12 лет на сайте
    пользователь #1113377

    Профиль
    Написать сообщение

    12425
    # 18 апреля 2022 13:34

    Попутал картинки... Оказывается крайний импеданс колонки на самом деле другой))

  • andrejj-medan Senior Member
    офлайн
    andrejj-medan Senior Member

    6759

    14 лет на сайте
    пользователь #490844

    Профиль
    Написать сообщение

    6759
    # 18 апреля 2022 15:31
    Добрый_Дедушка:

    Оказывается крайний импеданс колонки на самом деле другой

    поставь фильтр пробку (последовательный контур) прямо на клеммы АС.на 200 гц. и последовательно включенным резистором, выровняй импеданс. . Катушечку можно любую, на любой железяке или феррите. Звук будет более лёгким, открытым. Остальное всё путём

    Я всегда делаю только то, что мне нравится
  • Добрый_Дедушка Senior Member
    офлайн
    Добрый_Дедушка Senior Member

    12425

    12 лет на сайте
    пользователь #1113377

    Профиль
    Написать сообщение

    12425
    # 18 апреля 2022 15:45

    andrejj-medan, Спасибо попробую.
