Кассетные ДЕКИ

speedsterMF, спасибо попробую-он без вмешательств вообще-думал может подсело из электроники что

favgust:

вопрос такого характера на тике 8030 -при переключении сквозного канала теряется немного громкост(частота) тоесть калибрует всё нормально, включаешь запись как выставил пишет, при переключении прослушивания тише(можно добавить конечно уровень тогда громче становиться)?

Нужно проверить уровень сигнала калибровки (69.1 mV в точке W475), подстраивается он с помощью R83.

Они просто перевели дБ в мВ, а округлять не стали. Хотя при настройке дек обычно требуют точность не лучше 0.5 дБ, а это соответствует ошибке почти 6%.

Вообще, абсолютное значение уровней калибровочных генераторов особого значения не имеет. Важно, чтобы этот уровень при калибровке давал номинальные показания индикатора при единичном коэффициенте передачи сквозного канала. Поэтому если есть уверенность в правильной настройке тракта деки, то можно подстроить уровни калибровочных генераторов так, чтобы получались одинаковые выходные сигналы в положениях Source и Tape. Но если такой уверенности нет, нужно сначала настроить уровень воспроизведения по тестовой кассете для получения опорного уровня на микросхеме Dolby, затем настроить уровень индикатора для получения показаний на отметке Dolby. Подстройка уровня в тракте записи нужна лишь для красоты, чтобы на типовой ленте номинальный уровень получался в среднем положении регулятора калибровки уровня.

Liv1:

Они просто перевели дБ в мВ, а округлять не стали. Хотя при настройке дек обычно требуют точность не лучше 0.5 дБ, а это соответствует ошибке почти 6%.

Вообще, абсолютное значение уровней калибровочных генераторов особого значения не имеет. Важно, чтобы этот уровень при калибровке давал номинальные показания индикатора при единичном коэффициенте передачи сквозного канала. Поэтому если есть уверенность в правильной настройке тракта деки, то можно подстроить уровни калибровочных генераторов так, чтобы получались одинаковые выходные сигналы в положениях Source и Tape. Но если такой уверенности нет, нужно сначала настроить уровень воспроизведения по тестовой кассете для получения опорного уровня на микросхеме Dolby, затем настроить уровень индикатора для получения показаний на отметке Dolby. Подстройка уровня в тракте записи нужна лишь для красоты, чтобы на типовой ленте номинальный уровень получался в среднем положении регулятора калибровки уровня.

так и есть, после того, как мы с Вами настроили правильно тестовый генератор в Айве, после автокалибровки уровень воспроизведения ниже на 1.5 дБ чем установлен при записи.

Vicos:

так и есть, после того, как мы с Вами настроили правильно тестовый генератор в Айве, после автокалибровки уровень воспроизведения ниже на 1.5 дБ чем установлен при записи.

Поэтому предлагаю его настроить неправильно, но чтобы коэффициент передачи сквозного канала оказался равным 1. В случае автоматической калибровки это придется делать подбором. А вот при ручной, как у favgust, можно сделать просто: во время записи выровнять сигналы Source и Tape с помощью регулятора калибровки уровня, затем включить режим калибровки и, не трогая регулятора, с помощью подстроечника R83 выставить индикаторы уровня на метки.

mydiving:

Вы тут в своих крепких выражениях давно переплюнули прочие форумы.

например .

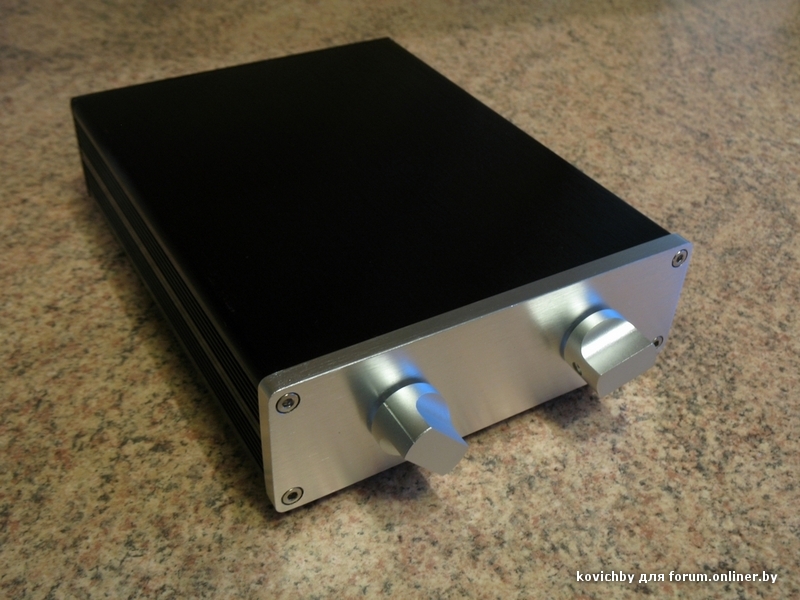

А я тут себе коммутатор зафорганил. 4 входа и 2 выхода.

Такой

favgust:

speedsterMF, вы были правы, частота звука срезается калибровкой, выставил с небольшим допуском, почти не стало разницы, ну и конечно от качества кассет зависит многое, Liv1-попробовал как вы советуете, тоже работает, но немного замудрёно- музыка сбивает

-Частота звука( прикольное выражение)
вообще-то назначение магнитофона- ПЕРЕДАТЬ (сохранить) исходное качество-то есть что на него ПОДАЛИ то и он должен ОТДАТЬ
БЕЗ изменений

Vicos:

kovichby, а внутри показать?

Да честно говоря, там показывать особо нечего. Стоят 2 переключателя : ТАКОЙ и ВОТ ТАКОЙ, ГНЁЗДА и КОРПУС, и всё соеденено проводами. Вот сегодня РУЧКИ пришли и я закончил сборку. Всё запихнул между другими компонентами, подключил кабеля и снова всё разбирать честно говоря не очень хочется.
Единственное, купил два уголка 30*30мм в "Сделай сам" для установки переключателей и закреплённых к днищу.

Liv1:

AlexWalkman:

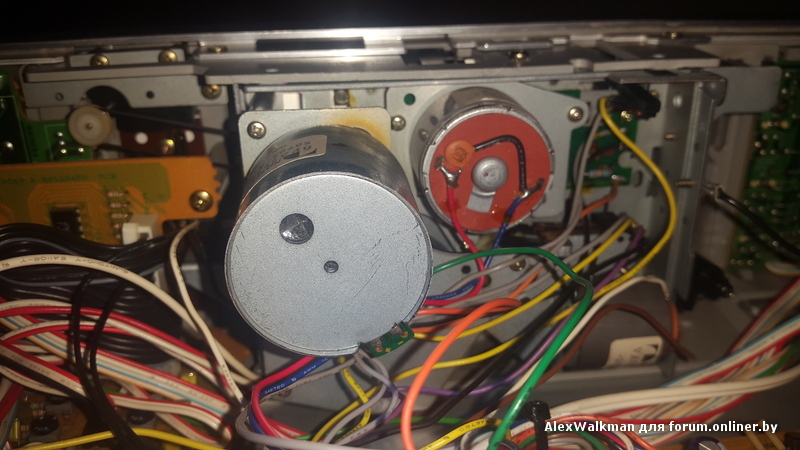

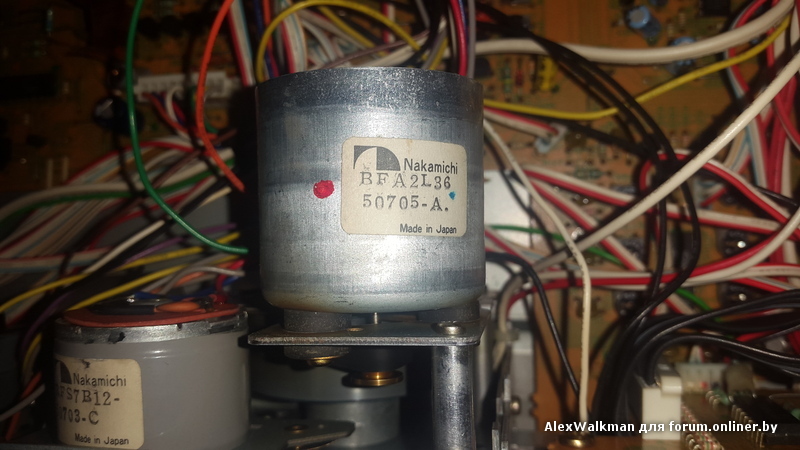

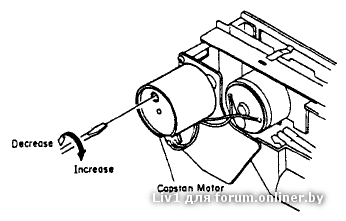

Фото Nakamichi BX-100E. Где у него регулировка скорости воспроизвидения?

Liv, Мануал у меня есть, и отверткой Я туда пробовал попадать - нифига его не нащупал, может там отвертка под крест?
