    # 16 октября 2002 18:02 Редактировалось Stalker, 92 раз(а).

    ВНИМАНИЕ радиодетали здесь НЕ клянчить! :moderator: (Попросить/обменять р/д можно тут.)

    https://belchip.by - розница, безнал, заказ через корзину, почтой, скидки, под заказ, магазин на Л.Беды 2Б (10-20, сб,вс до 17)
    https://chipdip.by - магазин Чип и Дип на Димитрова 5
    https://smd-bel.by - интернет-магазин от павильона В34 радиомаркета в Ждановичах
    https://tamarasasha.by - сайт с прайсом павильона C24 радиомаркета в Ждановичах
    https://easycraft.by - магазин Arduino в Минске
    https://erk.by - под заказ
    https://alfatron.by - Есенина 40, пом.59. Физлица - оплата через ЕРИП, под заказ.
    https://ictrade.by - магазин "Чип электроникс", есть доставка.
    https://bek.by - большой выбор компонент (+ 20-25% от цены ru.farnell.com)
    https://rel.by - безнал или нал через банк
    https://radioshop.by - радиодетали - почтой
    https://nbparts.by - комплектующие для ноутбуков
    https://www.pcmount.by/ - можно что-то найти недорого

    сайты без секьюрных версий (https://), будьте крайне осторожны с персональными данными:
    http://malibor.by - радиодетали - почтой (есть пункты самовывоза)
    http://radiosxema.by - радиодетали - почтой (есть точка в Витебске)
    http://altel.by - "радиоточка" - нал, безнал
    http://radiolot.by - витрина павильона С25 на Жданах
    http://www.sormovo.by - павильон C26 на Жданах
    http://elcomp.info - сайт с прайсом павильона D14 на Жданах

    только по безналу с юридическими лицами:
    https://tiristor.by
    https://radiodom.by
    https://digikey.by
    https://alfacomponent.com
    несекьюрные сайты - будьте осторожны с персональными данными:
    http://stell.by
    http://dimitra.by

    Вопросы по схемотехнике и методике уничтожения радиодеталей можно задать
    членам тайного братства меча и орала ордена паяльника и отвёртки. :znaika:

    Куратор ветки - Stalker

  • DIADIL Senior Member
    офлайн
    DIADIL Senior Member

    1227

    16 лет на сайте
    пользователь #280827

    Профиль
    Написать сообщение

    1227
    # 13 апреля 2026 15:11
    dyno:

    Можно поставить две через переходник, если место позволяет.

    Так и делал при экспериментах все огонь все есть и под SOIC итд места там хватает только счастья нет OPA 2604 :ura:

    Добавлено спустя 1 минута 16 секунд

    Можно еще проще развести плату под два 604.

  • Mahagam Senior Member
    офлайн
    Mahagam Senior Member

    4112

    19 лет на сайте
    пользователь #83779

    Профиль
    Написать сообщение

    4112
    # 13 апреля 2026 16:31
    DIADIL:

    дело в том что 604 допускает макс питание +- 25 вольт.

    недопускает.

    To a C programmer strong typing means pressing the keys harder
  • DIADIL Senior Member
    офлайн
    DIADIL Senior Member

    1227

    16 лет на сайте
    пользователь #280827

    Профиль
    Написать сообщение

    1227
    # 21 апреля 2026 13:18

    Написал на почту ЧИП и ДИП с фотами. забрали и вернули деньги.

  • admincheg Junior Member
    офлайн
    admincheg Junior Member

    98

    19 лет на сайте
    пользователь #88681

    Профиль
    Написать сообщение

    98
    # 3 мая 2026 01:15 Редактировалось admincheg, 1 раз.

    https://www.lcsc.com/product-detail/C30608.html?s_z=n_q_OPA2604&s ... AgUUFAk%3D
    И что? такое прокатит? +логистика+упаковка... LCSC никогда в подъебосе замечен не был. В принципе, могу, ближе к лету, в любом разумном количестве.

    Добавлено спустя 3 минуты 34 секунды

    Оно, то, конечно, можно, и mouser и tme. но мы же хотим цены алишки.

  • DIADIL Senior Member
    офлайн
    DIADIL Senior Member

    1227

    16 лет на сайте
    пользователь #280827

    Профиль
    Написать сообщение

    1227
    # 7 мая 2026 12:31
    admincheg:

    https://www.lcsc.com/product-detail/C30608.html?s_z=n_q_OPA2604&s ... AgUUFAk%3D
    И что? такое прокатит? +логистика+упаковка... LCSC никогда в подъебосе замечен не был. В принципе, могу, ближе к лету, в любом разумном количестве

    Спасибо за заботу :beer: у меня одиночек 604 много и сделал так.

    DIADIL:

    Можно еще проще развести плату под два 604.

    admincheg:

    Оно, то, конечно, можно, и mouser и tme. но мы же хотим цены алишки

    :100500: Эт точно, добавлю цены али а качество лучше оригинала.

  • dyno Senior Member
    офлайн
    dyno Senior Member

    14382

    17 лет на сайте
    пользователь #145869

    Профиль
    Написать сообщение

    14382
    # 11 мая 2026 20:28 Редактировалось dyno, 1 раз.

    Ищу потенциометр на 5 оборотов, от 1Вт, 10-20К
    За вменянмый прайс, 40$ дороговато.

    Мои Боги меня рабом не называли.
  • minblin Senior Member
    офлайн
    minblin Senior Member

    1922

    24 года на сайте
    пользователь #2615

    Профиль
    Написать сообщение

    1922
    # 28 июля 2026 06:03

    У меня обратный вопрос: куда лучше сдавать радиодетали? Или попытаться продать?

    А, нас - рать!
  • Дуремар Senior Member
    офлайн
    Дуремар Senior Member

    37745

    25 лет на сайте
    пользователь #55

    Профиль
    Написать сообщение

    37745
    # 28 июля 2026 13:59

    смотря что - ходовые можно и продать а советское обычно только на драгметаллы

    Никогда такого не было и вот опять !
  • Popesych Паяльник & Отвертка TEAM
    офлайн
    Popesych Паяльник & Отвертка TEAM

    24237

    24 года на сайте
    пользователь #3482

    Профиль
    Написать сообщение

    24237
    # 28 июля 2026 15:08 Редактировалось Popesych, 1 раз.

    кто посоветует где купить TDF8546J
    купил на ЧипДип Ру оказалась перемаркировка.

    Баляць мае крылы
  • Mahagam Senior Member
    офлайн
    Mahagam Senior Member

    4112

    19 лет на сайте
    пользователь #83779

    Профиль
    Написать сообщение

    4112
    # 28 июля 2026 15:50
    Popesych:

    кто посоветует где купить TDF8546J

    на европейских складах есть только несколько чипов в другом корпусе. вариант корпусировки J давно исчез.

    To a C programmer strong typing means pressing the keys harder
  • Popesych Паяльник & Отвертка TEAM
    офлайн
    Popesych Паяльник & Отвертка TEAM

    24237

    24 года на сайте
    пользователь #3482

    Профиль
    Написать сообщение

    24237
    # 28 июля 2026 16:37

    Mahagam, облом. тогда магнитолу в мусорку. Хотя микруха перемаркерованная в леганси мод запустилась. Надо попробовать как она в этом режиме работает.

    Баляць мае крылы
  • seriyvolk Senior Member
    офлайн
    seriyvolk Senior Member

    2639

    15 лет на сайте
    пользователь #298004

    Профиль
    Написать сообщение

    2639
    # 28 июля 2026 20:15
    Popesych:

    TDF8546J

    А что конкретно за майфун?

  • Popesych Паяльник & Отвертка TEAM
    офлайн
    Popesych Паяльник & Отвертка TEAM

    24237

    24 года на сайте
    пользователь #3482

    Профиль
    Написать сообщение

    24237
    # 29 июля 2026 08:53 Редактировалось Popesych, 3 раз(а).

    seriyvolk, с джили штатная.
    Я когда то для экспериментов купил БУшку и на ней прошивки менял и ГПС впаивал...
    Ща что с машиной шла воткнул, пока катаюсь без нафигации

    Баляць мае крылы
  • seriyvolk Senior Member
    офлайн
    seriyvolk Senior Member

    2639

    15 лет на сайте
    пользователь #298004

    Профиль
    Написать сообщение

    2639
    # 29 июля 2026 11:17

    Так, если дорога как память, купи донора и оттуда выпаяй. Эта микросхема много где ставилась.

  • Дуремар Senior Member
    офлайн
    Дуремар Senior Member

    37745

    25 лет на сайте
    пользователь #55

    Профиль
    Написать сообщение

    37745
    # 29 июля 2026 14:25
    Popesych:

    облом. тогда магнитолу в мусорку.

    если сильно надо покупается китайская готовая плата с унчем другим и впаивается

    Никогда такого не было и вот опять !
  • Popesych Паяльник & Отвертка TEAM
    офлайн
    Popesych Паяльник & Отвертка TEAM

    24237

    24 года на сайте
    пользователь #3482

    Профиль
    Написать сообщение

    24237
    # 29 июля 2026 23:29 Редактировалось Popesych, 3 раз(а).

    Дуремар, я ща выкрутился. Хоть и перемаркировка попалась с Чип и Дипа но работает в не цифровом режиме. Но проблема что включается усь раньше чем аналоговая часть и хороший такой в динамиках хлопок идет по включению питаний в магнитоле.

    Баляць мае крылы
  • SIO Паяльник & Отвертка TEAM
    офлайн
    SIO Паяльник & Отвертка TEAM

    4140

    20 лет на сайте
    пользователь #68847

    Профиль
    Написать сообщение

    4140
    # 31 июля 2026 10:24
    Popesych:

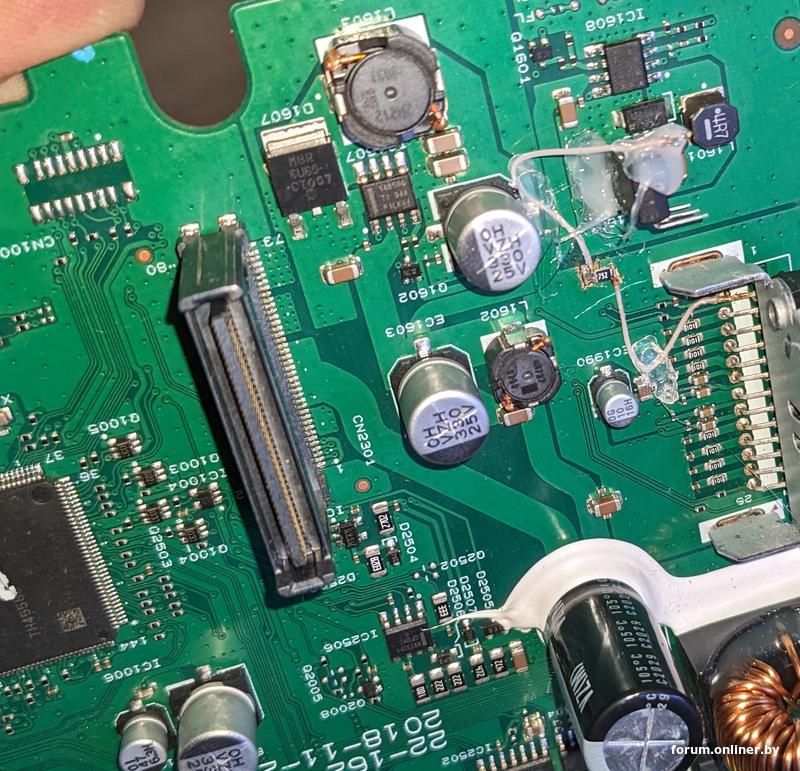

    Ща на скорую руку на ПИКе смастерил 4-х секундный MUTE генератор по включению питания, хлопок ушел.

    А кондер с резистором в цепи MUTE микрухи поставить слишком просто для жителей цифрового века? :conf:

    Паяльник & Отвертка TEAM, MikroPascal for AVR http://forum.onliner.by/viewtopic.php?t=637523
  • Mahagam Senior Member
    офлайн
    Mahagam Senior Member

    4112

    19 лет на сайте
    пользователь #83779

    Профиль
    Написать сообщение

    4112
    # 31 июля 2026 10:44
    SIO:

    кондер с резистором в цепи MUTE микрухи

    там какой-то замороченный пин для этого, слишком многофункциональный. зато есть конденсатор на пине svr, который отвечает за плавный старт.

    To a C programmer strong typing means pressing the keys harder
  • Popesych Паяльник & Отвертка TEAM
    офлайн
    Popesych Паяльник & Отвертка TEAM

    24237

    24 года на сайте
    пользователь #3482

    Профиль
    Написать сообщение

    24237
    # 31 июля 2026 15:31

    SIO, думал конечно об этом

    У этого пина запуска три уровня - спим, муте и работаем
    Этот вывод подтянут 5.1к на 5в, которым тоже управляет MCU. Надо примерно 4 секунды что бы аналоговая часть остальная магнитолы запустилась.
    Штатная логика там такая. MCU садит этот пин SVR на массу, потом запускает 5В питатель, потом отпускает этот пин и, по заложенной логике, микруха должна проснуться, цифра заработать, MCU уже по цифре и разбудит и аналоговую часть микрухи и может что поднастроит в регистрах.
    Значит что бы не мешать основной схеме на этот пина надо чуть выше 2.5В (МУТЕ) делать через диод.
    Я вначале думал по быстрому на ЛМ555 замутить, но там надо диод ставить с выхода.
    Потом подумал о кондере. Если ставить кондер напрямую к этому 5.1к то микруха будет проходить все стадии "долго включаться, долго мутится, и тогда уже активный режим" пока кондер зарядиться. А потом этот большой кондер будет разряжать транзистор штатный будет разряжать. Можно резисторами диодами это все как то устаканить... а зачем? (С)
    В ПИКе есть и открытый коллектор, есть время. Никто никому не мешает. Две детали, ПИК в наличии.
    Баляць мае крылы
