Настройкипри выборе режима использования эхолота (мелководье, чистая вода, солёная вода и т.д.) помимо всего прочего, меняется мощность сканирующих импульсов эхолота. То есть при установленном режиме "мелководье" на глубинах 6 - 15 метров эхолот не покажет рыбу весом меньше, допустим 1 кг, но при полном отсутствии помех. Если установлен режим "чистая вода" - эхолот на этой глубине с лёгкостью видит рыбу меньше 50 грамм, но и помех при этом многовато.
Для поиска "золотой середины" использую объект, на пример свинцовый грузик 8 - 10 грамм, который по своей отражающей способности на глубине 10 метров, приближался к небольшой рыбёшке, около 70 грамм. Цепляю этот грузик к шнуру, что на спиннинге, и медленно опускаю (поднимаю) его ко дну прямо под датчиком. Меняя чувствительность в 2D и контрастность в DSI добиваюсь МИНИМАЛЬНО устойчивого отклика грузика, который должен быть виден на экране эхолота вплоть до самого дна. Т.к. глубины использования эхолота 6-15 метров - всегда ставлю режим "чистая вода".
попробуйте поставить такие настройки
авто-чувствительность - отключите.
наложение - включено
- чувствительность: 69,
- цветовая линия: 0,
- нижнее сканирование: 42,
- слой 70-80
получается как на картинке (для vik, двойная)
- где, файл1 - 1 видно маленьких рыб, и вроде как стоящего ниже хищника (которого кстати не видно на dsi)
на картинке 2 - похоже на двух лещей.
3-бревно.
У больших рыб дуги на порядки больше и попадаются они не часто.
Выглядит как на двух следующих картинках.
http://www.rusfishing.ru/forum/showthread.php?t=52785&page=59
Настройка от Алексея
http://www.rusfishing.ru/forum/showpost.php?p=3335042&postcount=1982
Парни не нашёл как дуги переключить на рыбок, подскажите плиз?!
Жми " Меню " -- " Опции эхолота " -- " Fish ID " . Fish ID ставим крестик.
Двигается курсор на карте, а карта стоит на месте, что делать?
Чтоб карта двигалась на курсор, необходимо в меню выбрать возврат к судну.
Выбрать на экране режим навигатора, один раз нажать меню, должна быть выбрана самая верхняя вкладка и нажать интер. "return to vessel" в меню.
Там рядом еще и orientation есть - или север вверху, или курс. Дык вот если курс - карта не только ползать начнет , но еще и крутиться будет.
Лоранс Элит: Мотнули карту курсором - посмотрели - нажали в меню "Return to vessel" - все само вернулось к текущему положению. А если следом нажать на этом же месте в меню "Return to cursor" - карта вернется центром к курсору.
видно что то сбил. сейчас в левом углу температура и скорость.с права сетка с глубиной мелко
Меню–оверлэй дата–шоу(должно стоять),ниже конфигуре–выпадает список с отображаемыми параметрами, если депт там нету, значит аддд, выпадает дерево с параметрами которые можно отобразить. выбираете..
Сообщение от execytor
Подскажите пожалуйста, какую использовать 455кГц или 800кГц для наших водоемов с глубинами 5-7 метров? В чем разница? Или скиньте ссылочку на обзор где можно посмотреть как настроить данный прибор.
Для небольших глубин только 800, 455 дальнобойнее, но небольших глубинах толку от нее нет.
Как делать скрины с экрана?
power потом +
карта виснет - это беда самой карты. Ее походу делали кривой версией IMC 7.2

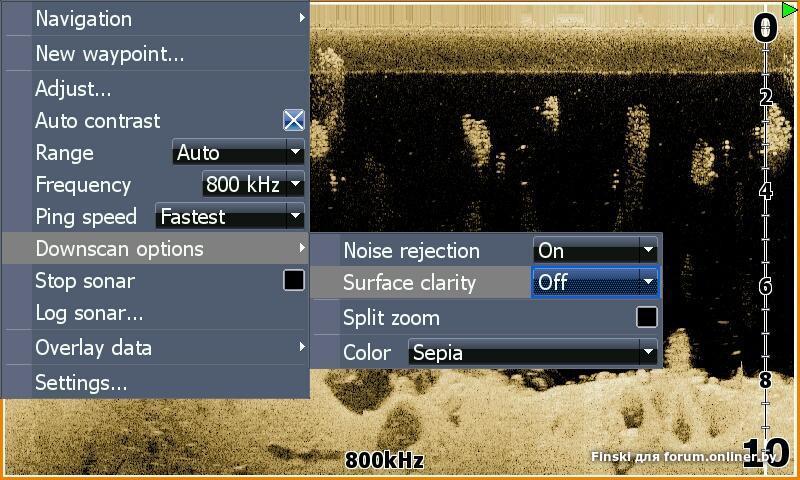

Опция нижнего сканирования

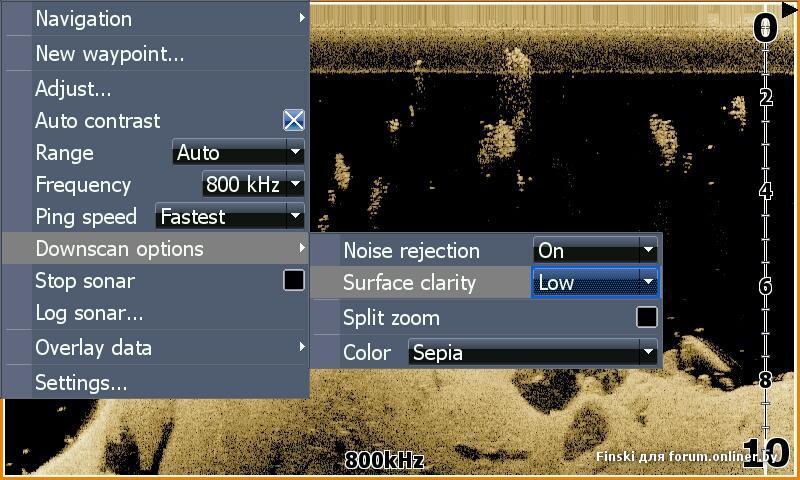

Насколько я понял, они там вначале искали настройку Downscan options->Surface Clarity. На моем она по дефолту стоит Off, у них скорей всего тоже. А вот если поиграться с параметрами, она как раз и приводит к увеличению той самой "четкости" (затемняет мелкие шумы), которую они все искали, но упорно проходили мимо нее. По-русски она там называется "Опции нижнего сканирования". По сути, все видео, они и делают упор на это, больше ни на что

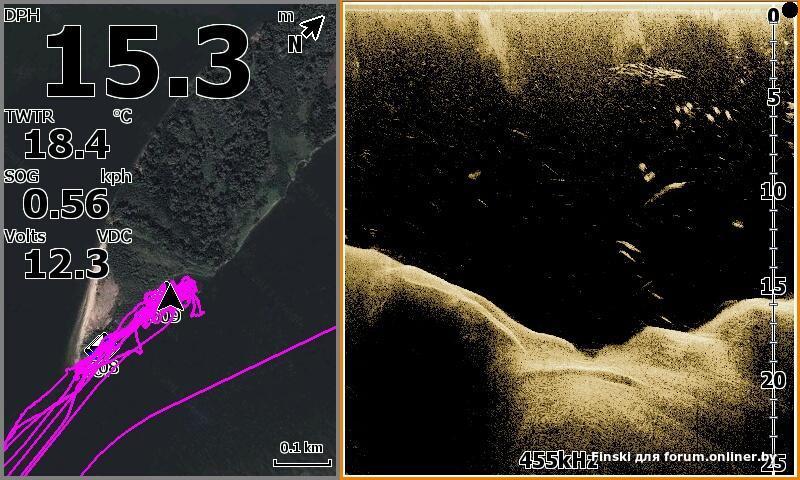

Подскажите пожалуйста, показывает ли прибор напряжение питания в режиме симуляции? И если да, то как включить?
1 От сонара, карты или Dowscan страницы, нажмите клавишу MENU.
2. Выбрать Overlay data и нажать ENTER.
3. Выбрать Configure и нажать ENTER.
4. Нажать Menu и выбрать Add. Нажать ENTER.
5 Выберите категорию данных и нажмите кнопку ENTER.
6 Выберите нужные данные и нажмите кнопку ENTER.
7. Нажмите MENU и выберите Return to Overlays. Нажмите ENTER.
8. Нажмите MENU, выберите Done Configuring и нажмите ENTER.
Как сделать растровую карту:
1. Открываем SASplanet.
2. Выбираем тип карты и место.
3. Жмём "Операции с выделенной областью". Выделяем область.
4. Прокручиваем карту внутри области при максимальном необходимом приближении для того, чтобы карта прогрузилась. Остаёмся в режиме максимального приближения. Использовать приближение больше 17 (по терминилогии SASplanet) нет смысла.
5. Жмём галочку.
6. На всех необходимых вкладках появившегося окна ставим параметры. Достаточно и одной вкладки "Склеить".
7. Каждая вкладка срабатывает отдельно при нажатии "Начать". То есть, происходит только то, что установлено на текуей вкладке.
8. На вкладке "Склеить" ставим галочки ".map" и ".kml".
9. Выбираем "Результирующий формат" = kmz for Garmin. Там же в поле "Куда сохранять" выбираем что-то вроде C:\_ECHO_MAPS\KMZ\2\2.kmz
10. Жмём "Начать". Полученный файл .kmz переименовываем в .zip
11. Вынимаем из него .kml и папку files например в каталог C:\999\1 (впоследствии с этими данными можно будет работать неоднократно).
12. Открываем Insight Map Creator.
13. Выбираем View - Processing Modes - Keyhole Mode Window
14. Выбираем распакованный файл .kml (C:\999\1\doc.kml)
15. Жмём "Build".
16. После окончания процеса выбираем Viev - Processing Modes - Raster Mode Window
17. Жмём Add Folder и добавляем папку C:\999\1
18. В качестве Work Directory выбираем C:\999
19. Жмём "Build".
20. После окончания процесса копируем на Micro SD папку C:\999\BoundAT5s
21. Вставляем Micro SD в эхолот.
22. В настройках карты в эхолоте выбираем "Shaded Relief" или "Затененный рельеф".
Ещё чуть-чуть теории на основе практики:
Максимальное удаление на приборе: 600 км
Максимальное приближение: 5 м
_3DTexture_16.at5 означает, что это сборка картинок с "разрешением" 16 метров на пиксел.
В терминологии Insight Map Creator:
0,125 метра на пиксел = масштаб 5 м на приборе (максимум прибора)
0,25 метра на пиксел = масштаб 10 м на приборе
0,5 метра на пиксел = масштаб 20 м на приборе - это максимальное приближение, которое имеет смысл делать
1 метр на пиксел = масштаб 50 м на приборе
64 метра на пиксел = масштаб 5 км на приборе
2048 метров на пиксел = масштаб 100 км - больше делать нет смысла
http://www.rusfishing.ru/forum/showpost.php?p=3534368&postcount=57
Нашел сравнение датчиков 50/200 и 83/200.
Интересно получается. Если различный угол обзора у частот 50 и 83 это понятно, то почему на частоте 200 углы отличаются?
Еще нашел интересное описание на сайте производителя:
Цитата:
Cone Angle
A transducer's cone angle determines its coverage area of the underwater world. The wider the cone angle, the greater the area that's covered. We offer a variety of 200 kHz transducers with either a wide (20°) or narrow (12°) cone angle. The 50 kHz transducers come with a 35° cone angle. The dual-frequency transducers come with both a narrow (12°) 200 kHz and a wide (35°) 50 kHz cone angles. And the dual-search transducers come with both a narrow (12°) 200 kHz and a wide (35°) 83 kHz cone angles.
Совсем другие углы...
Датчик с частотой 200кГц и с маленьким углом конуса скажем 9 градусов, гораздо больше и дороже чем датчик с частотой 200кГц и бОльшим углом конуса скажем 60 градусов, потому что чтобы дожать угол до меньшего значения на той же частоте пьезоэлемент должен быть гораздо больше.
Китайские датчики с углом 90гр и даже Лориковские с якобы 120 градусов меньше проще и дешевле узколучевых, но маркетологи умудряются выдать это за преимущество - ну как же охват гораздо больше - больше рыбы! Дешево и сердито
А где в нем скорость прокрутки экрана переключяется?
На 25 стр англ мануала... В Sonar Menu(в режиме Advanced Mode) функция Ping Speed
Сообщение от ВладимирTLT
А по моему ее и нет...
Если не ошибаюсь,скорость импульса и зщадлает скорость прокрутки
-Правильно,только точнее,частота посылки импульса.
Пользователи , подскажите ответ на такой вопрос
в режиме раздельного экрана , слева 200/83 окно, справа 455/800
пытаюсь увеличить нажимая + а приближается в окне 200/83 .... а мне нужно другое окошко , как переключится ?
все это делал в симуляции
"Page" 2 раза нажмите, так сделаете активным второе окно. Рамка еле заметная вокруг активного окна перескакивает.
Подскажите как у данного эхолота поменять цвет картинки?
Как уменьшить яркость экрана?
- Нажимаете Power 1раз , высвечивается меню, курсор передвигаете на бриджстоун, ползунком регулировка с 1 до 10
Там же в меню, можно поставить галочку – перейти в режим ночного видения. (Черный фон- кислотная картинка)
мелкие естессно будут всегда
