Ламповые радиолы

Приветствую любителей старой техники! Как у вас тут интересно! Вот и мои старые "чайники. Когда руки дойдут, х..то его знает?)) Ещё где-то и Этония 3 стоит.

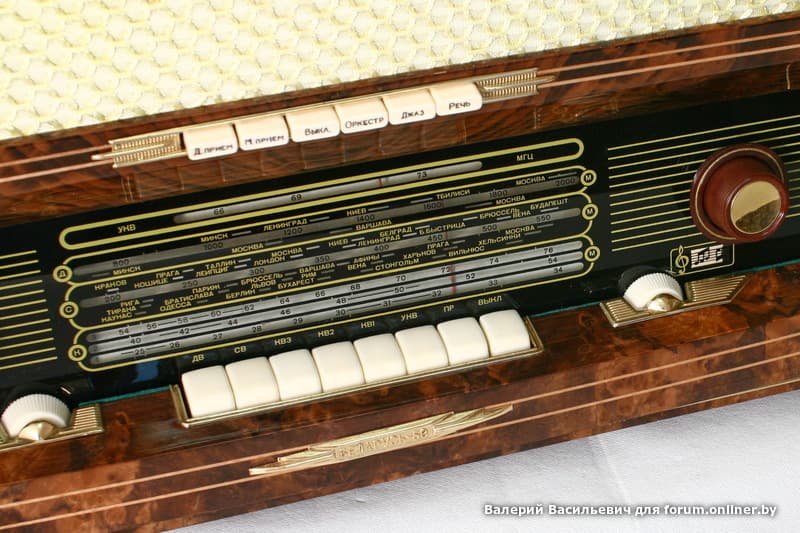

Всем привет! Стал обладателем Беларусь-59. Якобы неисправной, однако чистка от пыли, припайка пары проводов, и шевеление лампы УНЧ в панельке ее оживили. Так вот, проигрыватель отлично работает. Вечером тянет на СВ, КВ. Но меня больше интересует работа на укв. Дело в том что даже с куском провода тянет очень слабо. Ну то есть чистого сигнала станций нету. Хотя тот же рядом лежащий А-18 ламповый от 21й волги после моей ревизии(замена электролитов, чистка разьемов и установка самодельного укв-fm конвертера) дает чистый сигнал 5-6 станций.
Так вот вопрос , у них изначально слабая чувствительность или ушла со временем? В вч цепи раньше не лазил. Может можно покрутить сердечники укв блока без приборов? Ну то есть выбрать станцию и добиваться наилучшего сигнала. Раньше так расстроенный ПТК-11 в телевизоре настраивал.

Без приборов за настройку браться не советую, станет только хуже..

Очередь за ПЧ. Прежде чем менять катушки решил измерить. Получилось что резонансноя частота контура 452 кГц. Ну это не в какие ворота... Можно конечно предположить что работники минского радио завода на слух настраивали и им по барабану какая ПЧ получилась в итоге, но думаю все таки причина в солидном возрасте приемника - 59 лет все таки. Не зря я взялся за эту муторную работу.
Глядя на схему ПЧ этой радиолы, на эти ролики-шнурочки, появилась крамольная мысль немножко поменять. Убрать ФСС и поставить пьезофильтр. И чем больше об этом думаю тем больше мне эта идея нравится. Одни плюсы по сравнению с оригинальным решением, увеличение избирательности по соседнему каналу, луч шее соотношение сигнал-шум, меньше неравномерность в полосе пропускания что положительно скажется на качестве звучания, более стабильная работа и простота.

Цель стоит такая - сделать радиолу чтоб и глаз радовала и работала достойно. Будет использоваться по прямому назначению ежедневно, не для музея и коллекции (не икона). Проигрыватель будет удален. Будет возможность подключать внешние носители, различные, а так же канал связи блютуз. Добавится еще один диапазон - FM. Аутентичность не на первом месте. Как себя поведет пьезофильтр позже покажу, главное грамотно его согласовать. На счет того что в те времена не халтурили сильно сомневаюсь, недавно настраивал Р311 так там такое - не в сказке сказать ни пером описать , 62-го года военное производство. кварцевого фильтра, судя по всему, рука регулировщика не касалась, в некоторых контурах между сердечником и каркасом какая то тряпочка проложена видимо нужного размера сердечники найти не смогли. Х1-7 и Х1-50 для таких целей не пригодны, сносны только ну для уж очень широких полос.

vovchik_romualdovich:

Видать аналогом мозги прошиты навсегда, а цифра вызывает отторжение, но работа есть работа, приходится мириться.

Следующий твой шаг будет,безалкогольное пиво,потом электронная сигарета,резиновая(надувная) баба и финиш смартфон с ютубом.
Ромуальдыч динозавры так и вымерли.

курчавый:

Следующий твой шаг будет,безалкогольное пиво,потом электронная сигарета,резиновая(надувная) баба и финиш смартфон с ютубом.
Ромуальдыч динозавры так и вымерли.

Злой ты

Не обращайте внимания на Курчавого. Он тот ещё словоблуд.
Как-то он хвастался, что моет окна дома, и, надо же было такому случиться, проезжал я рядом с его домом через несколько дней. Жена говорит: - Ой, какая-то слепая бабка окна помыла! Посмотри!
Ну, я от управления машиной не стал отвлекаться, спросил, как она это определила. Она говорит, что везде окна разной степени чистоты, а в одной квартире просто размазана грязь полосами.
"И эти люди запрещают ковыряться в носу радиолах!"

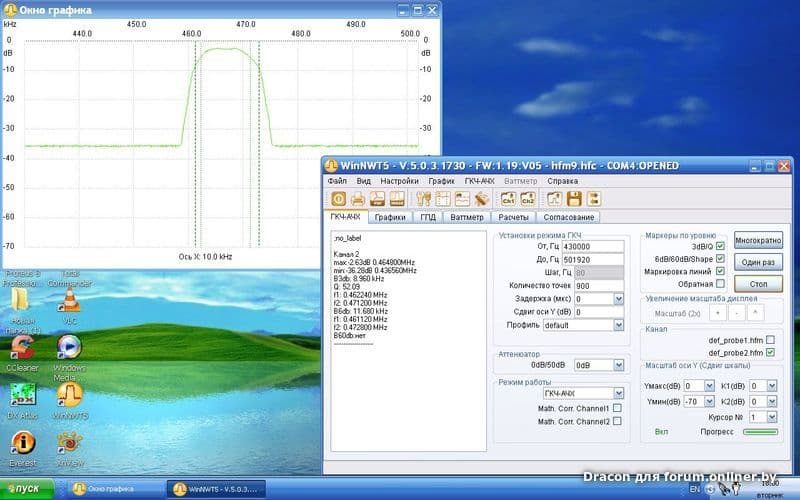

Беларусь 59. Замена ФСС на пьезофильтр. Ну вот где то так должно получится

Это пока на макете. Пойду рисовать печатную плату.

Спасибо, но пьезофильтр буду использовать только для ПЧ 465 кГц.
