я почти сразу поменял родные провода в распре колодке СБ, распаял напрямую к шине без разъемов, так как самые большие потери были в разъема между панелями
кстати там провод стечением всего 3-4 мм2 и падение напруги больше 3V!

ecoenergy:

1739889:

Насчет толщины провода, потери на проводе колосальны, даже при последовательном соединении СБ, поэтому все оборудование необходимо располагать как можно ближе. Провод использую спаренный сечением 2 Ga из безкислородной меди, в другом месте автопровод сечение 1 Ga.

Вот честно расскажите, как Вы считали потери на проводе? в автономных фонарях берут 3 панели последовательно - 90 В рабочего напряжения и два провода по 4 мм медных (на плюс и минус). Расстояние от панелей до контроллера и АКБ 6 метров. Посчитайте падение напряжения. Ток в пике 7,5А.

Так банально просто! Замеряем напряжение на распредкоробке СБ, затем на входе контроллера, даже без нагрузки, при полностью заряженной АКБ, получаем разницу в 3V, умножайте на ток и получите потери мощности. У меня при токе 18-22А, почти 60 ватт. Представьте потери при меньшей освещенности, а значит и меньшем напряжении на выходе СБ?
И почему Вы считаете 90V? Надо считать напряжение на входе контроллера 12-24-48, а 96V большая редкость

ecoenergy:

1739889:

Так банально просто! Замеряем напряжение на распредкоробке СБ, затем на входе контроллера, даже без нагрузки, при полностью заряженной АКБ, получаем разницу в 3V, умножайте на ток и получите потери мощности. У меня при токе 18-22А, почти 60 ватт. Представьте потери при меньшей освещенности, а значит и меньшем напряжении на выходе СБ?
И почему Вы считаете 90V? Надо считать напряжение на входе контроллера 12-24-48, а 96V большая редкость

если ток 7.5А, падение 3В (это при каких сечениях провода и какой длине?), то получаем 7,5*3=22,5 Вт потери мощности в пиковом режиме. Мощность СБ 3*250 = 750 Вт. 22,5/750 = 0,03 -> 3 %.
Я любитель контроллеров с МРРТ, поэтому я не привязываю напряжение панелей на входе к напряжению АКБ. Люблю контроллеры 150В вход и 12/24В выход на 30А зарядного тока. Вот они созданы друг для друга. 3 панели последовательно, такой контроллер, малые потери на кабеле (см. выше), тонкий кабель, их всего два, параллелить не надо. Ну, например, вот ссылка.
Надо брать на панель поли 60Р где-то по 50В на каждую при последовательном соединении. Все же Voc + темпеатурный коэф. для морозной зимы.

а Вы замеряли напряжение на входе контроллера МРРТ?
там те же 24v

ecoenergy:

вот ссылка

охотно верю

а каким МРРТ Вы пользуетесь?

Сегодня в минске не так пасмурно - СБ выдает 20% мощности.

Похвастаюсь.
Наконец-то сегодня протестировал свою зимнюю домашнюю работу.
Кристаллы 6х6 дюймов поли, 36 элементов на панель, четыре панели.

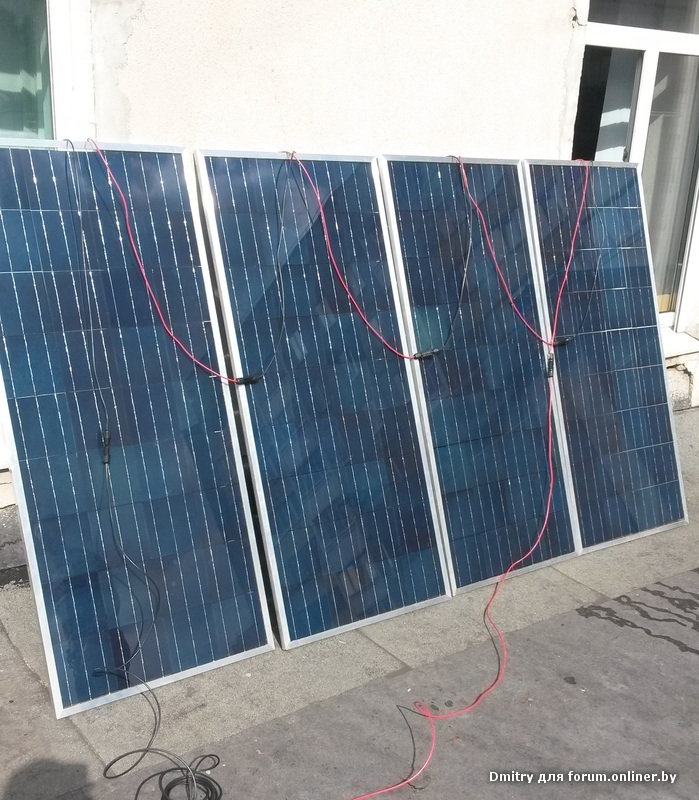

Внешний вид:

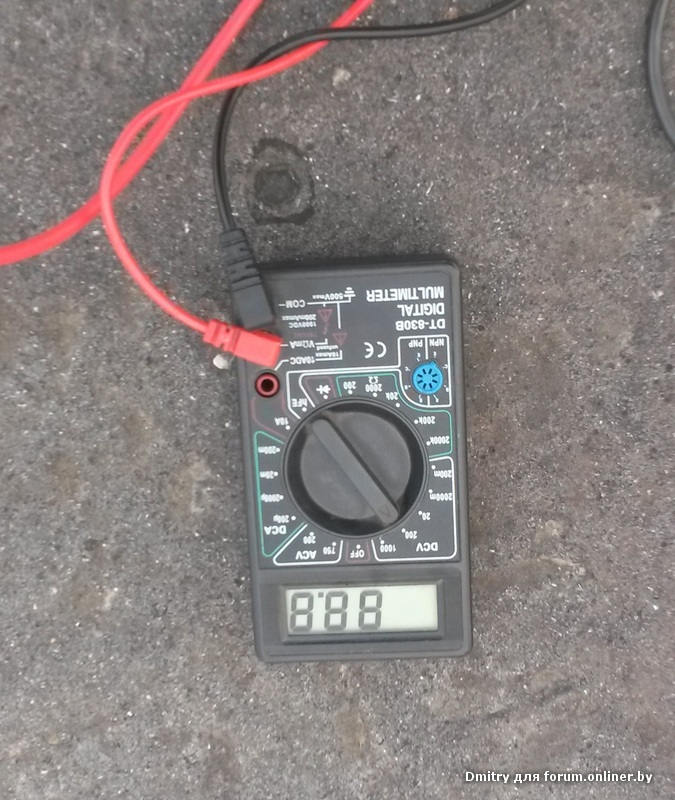

Напряжение холостого хода:

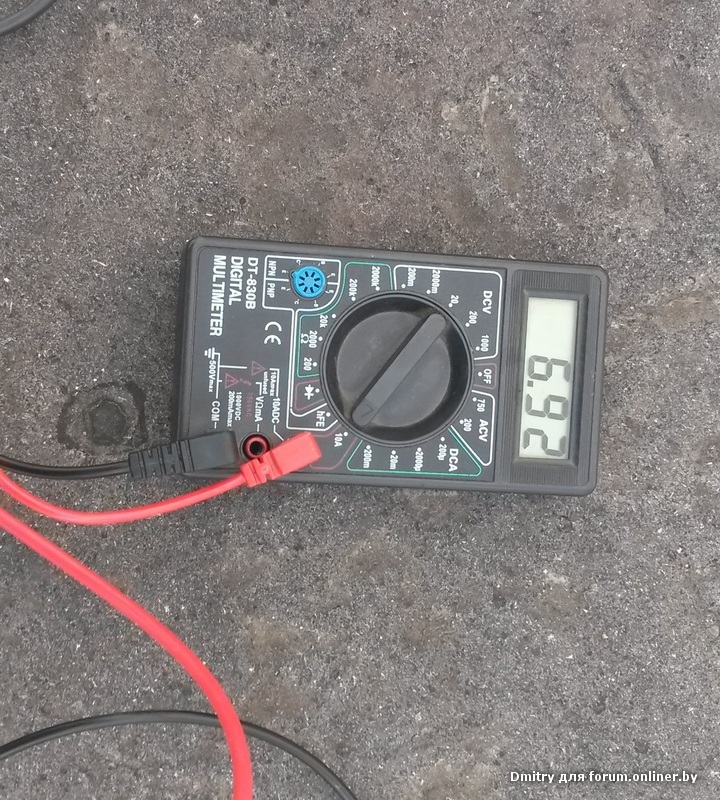

Ток короткого замыкания (на солнце набежали тучки, без тучек было 7,99):

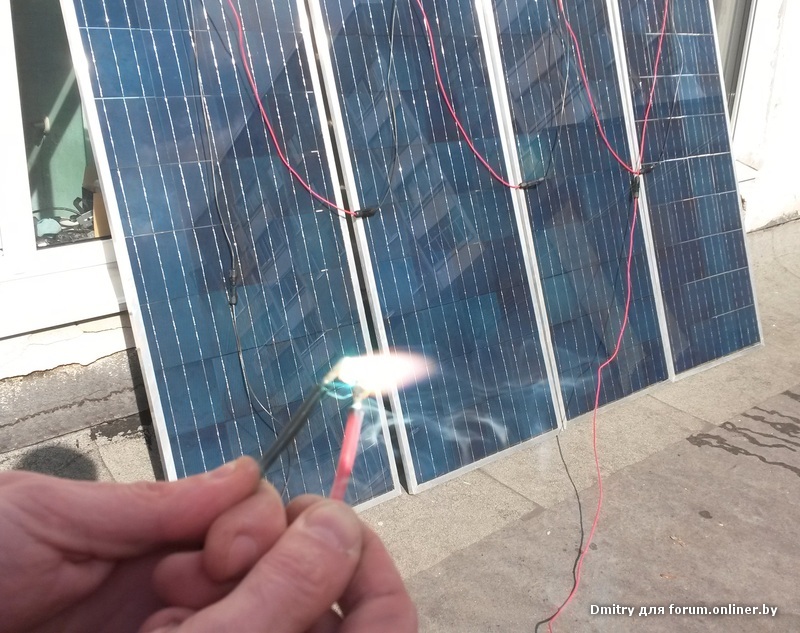

И проверка на замыкание. Неплохая устойчивая дуга примерно сантиметр длиной:

Спрашивайте, что интересно

Имеется куча "лома" - обломки и части кристаллов поли- и моно-, осталась от производства.
Могу подарить для экспериментов, а то, помнится, в ветке кто-то из калькуляторов набирал элементы.

Да, 4 последовательно.
То есть каждая 22 вольта.
Холостой ход, конечно, без нагрузки.

protivnik, спасибо.
Это четыре последние, десять штук уже лежат на крыше на даче, работали все прошлое лето.
Старые поменьше были, 5х5, монокристаллы, расчетная мощность около 100 ватт на каждую (реально меньше - опытным путем путем подбирались технология сборки, пайки, герметизации, крепления... соответсвенно первые блины немного комом )
Общий вывод: собирать самому безумно интересно и увлекательно, а купить готовые - дешевле

andrew1969:

Чем герметизировали?

Первые батареи замазывал нейтральным силиконом неизвестного производителя - не понравилось, высокая вероятность повредить кристаллы, силикон не очень жидкий, приходится размазывать с большим усилием.

Попробовал на одной акриловый силикон - ни в коем случае больше! эта панель еще работает, но кристаллы видимо начали окисляться, менять цвет, и, думаю, скоро выйдут из строя.

Предпоследние замазывал нейтральным силиконом Титан в больших тубах по 900 грамм - вроде ничего, но проблемы те-же (не текуч).
Однако 4 панели с этим силиконом прошлое лето на крыше на жаре, а потом зиму под снегом на морозе вроде пережили.

Последние, те, что на фото - залиты специальным прозрачным компаундом (что-то вроде каучука), двухкомпонентный, очень жидкий и текучий после смешивания, позволяет буквально "утопить" кристаллы, прихватывается через пару часов, полностью набирает крепость через пару-тройку суток, адгезия отличная, прозрачность идеальная, после застывания на ощупь похож на резину. Но он не дешев, на панель размером 0,7х1,5 метра уходит 2 литра, цена за литр 700 российских рублей,
Покупал в России на этом сайте, платил картой, пришло почтой через неделю.

ecoenergy, бюджет:

Кристаллы, шинки, диод - 70 $
Стекло каленое со шлифовкой - 15 $
Уголок алюминиевый - 5 $
Компаунд - 10$
Электропровод, разьемы - 3$
Мелочи (силикон, клепки, припой, и т.д.) - 2$
Итого по деньгам: 105$ чистых расходов
Плюс временные затраты в неделю, примерно: напайка дорожек на кристаллы, поездки за каленым стеклом стеклом, алюминиевым уголком, поиск и заказы в интернете и т.д.

Это немного дешевле, чем готовые в продаже, да и качество похуже...
Но делал не для выгоды, а "для души".

Я использую солнечную батарею в автомобиле уаз 452 для подзарядки основного акамулятора и дополнительного,правда мощность батареи всего 20 ватт.Весной 2016 года буду её менять на 150 вать поликристалл.Кроме солнечной батареи у меня установлен контроллер солнечной батареи для зарядки одновременно двух акамуляторов фирмы EP solar -EPIPDB-COM(20A,12/24V).Для контроля работы контроллера установлена выносная цифровая панель МТ 1. Кроме этого оборудования в городской квартире на балконе 3 этажа установлены три солнечных панели общей мощностью 380 ватт.Всё освешение в квартире - светодиодное.Кроме освешения хватает энергии для:работы двух планшетов постоянно,зарядки нотбука,зарядки сотовых телефонов,работы портативного телевизора.

У меня на крыше автомобиля уаз 452(микроавтобус)установлена солнечная батарея для подзарядки основного акакмулятора и зарядки дополнительного.Правда солнечная панель всего 20 ватт.Весной 2016 года буду её менять на поликрискаллическую мощностью 150 ватт.Кроме солнечной панели установлен контроллер задяда солнечной батареи фирмы EP solar,марка контроллера EPIPDB-COM(20A,12/24V).Для контроля работы контроллера установлена цивровая панель МТ 1. В городской квартире на балконе так же установлены солнечные батареи.Кому интересна данная тема пишите мне на sergeystalker1956@gmail.com ( Отвечу всем).С уважением ко всем.

Кому интересна следующяя инвормация: на день рождения мне из Москвы привезли и подарили автономную систему освещения на солнечной батарее.В комплект две светодиодные лампочки по 6 ватт,солнечная батарея 3 W напряжением 9 вольт,блок автоматики,соединительные провода.Когда я вскрыл блок автоматики то обнаружил в нём 6 вольтовый гелевый акамулятор.Кроме освещения можно заряжать планшеты и сотовые телефоны и другую технику через USB разъём с напряжением 5 вольт.В Москве стоит около 3000 тысяч росийских рублей.
