Black-lotos:

alxm93, а сколько показывает скорости на вашем участке.
Для измерения, телефон должен быть только в 4G!!! И какой оператор.

Оператор МТС, скорость не замерял, завтра замер сделаю и скину скрин

Nick_and_Luke:

Здравствуйте, уважаемый alxm93! Приветствую Вас, уважаемый Black-lotos!

alxm93:

Здравствуйте! Благодарю Вас! Будет ли тогда смысл от уставки усиления?

Судя информации, найденной уважаемым и одним из самых опытных наших товарищей, помимо указанных на сайте beCloud трех вышек, могут быть и другие вышки. Прежде, чем принимать решение о покупке того или иного оборудования, следует хорошенько разведать радиообстановку в ваших краях.

Добавлено спустя 11 минут 6 секунд

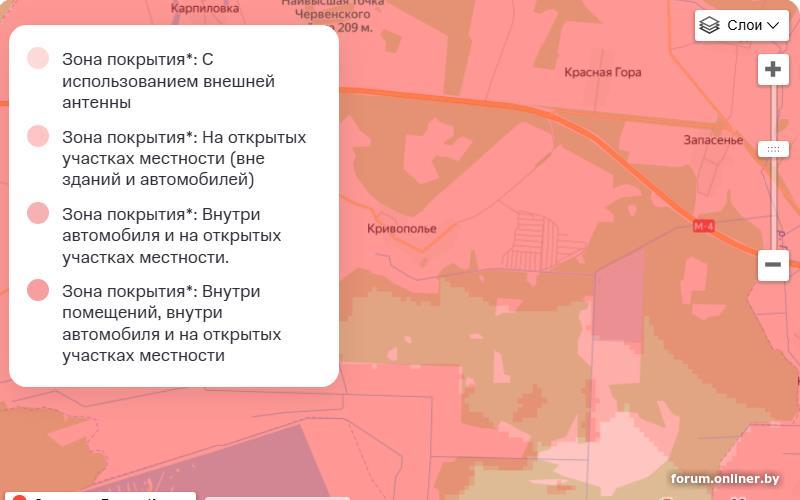

Не люблю я обращаться к карте покрытия МТС - она гораздо менее наглядная, нежели карта А1, но если хорошенько присмотреться, она показывает. что Ваша дача находится в благоприятном с точки зрения приема мобильного сигнала от МТС

месте

эти карты не учитывают рельеф на местности, у меня на даче по этой схеме на lte стоит что прием возможен в доме, а по факту только через антенну что-то вообще работает в lte

dmiple, да лан, не уж то у нас есть люди с анализатором ? из того, что я встречал, как правило, это чел с телефоном подключенным к роутеру в одной руке и двигающий антенну другой рукой.

dmiple:

santig:

не уж то у нас есть люди с анализатором ?

Не встречал. Но кроме форума есть гугл. Туда можно вбить крестьянское "усиление интернета". Найдется много желающих за деньги приехать и рассказать, какая должна быть антенна, куда ее направить и какая будет скорость.
Это конечно решение 7 из 10, но абстрактным вопрошаниям на форумах я бы поставил 3 из 10.

Так и я про то, собственно несколько лет назад тоже надеялся, что если я закажу себе услугу радиоисследования на крокс.бу ко мне приедет человек с анализатором походит покрутит его повертит и скажет куда крутить антенну и на какой частоте фиксировать. По факту приехал чел с пачкой антенн роутером на килограмме адаптеров и телефоном и сказал мне ровно то, что я и так знал )
С тех пор я понял, что и сам неплохой мамкин-радиоисследователь ))

Del

santig:

dmiple, да лан, не уж то у нас есть люди с анализатором ? из того, что я встречал, как правило, это чел с телефоном подключенным к роутеру в одной руке и двигающий антенну другой рукой.

У меня аж 2 шт анализатора ... один Arinst портативный ssa tg r2 и лабораторный GW Instek GSP-930 . И для настройки азимута антенны для 3G /4G оба почти бесполезны... первый из за полки шума -100 dBm , второй хоть полка шума - 149 dBm из- за габаритов, веса и проблемы с эл питанием в поле т.к версия без батареи, да и боязно таскать из за риска вышибить предусилитель статикой. Поэтому самое верное решение это бокс с хорошим модем- роутером + логопериодическая антенна + мачта - телескоп на треноге. Анализатором пользуюсь только для настройки репитеров.

dmiple:

anton_kurnenko:

первый из за полки шума -100 dBm

Как-то тот же Центрсвязь им пользуется?
Насколько я понимаю, фактически аналоговый анализатор спектра визуализирует не RSRP, а RSSI, просто суммарную мощность сигнала, выдаваемую с антенны. А она в условиях нормального приема бывает и -80 и -70.

Да , все верно, мы видим просто мощность принимаемого сигнала, т.е RSSI и если он не менее -95 dBm то на Arinst что то можно разглядеть( поэтому его иногда приходиться поднимать в боксе вместе с антенной , благо связь с ним по блютуз возможна) , при этом если по азимуту несколько разноудаленных БС на одной несущей мы не понимаем с какой БС этот сигнал , они все накладываются. Анализатор очень помогает при настройке репитеров , позволяет быстро оценить уровни сигналов в помещении , увидеть помехи в UL при некоректной настройке репитера или от дешманского китая за 200 руб. Последнее , кстати, это одна из причин плохой работы сети в близи дачных поселков с плохим покрытием. Народ даже умудряется вешать сервисные антенны снаружи дома, типа я хочу на участске тоже иметь связь и обьяснить не возможно что так делать запрещено....наблюдаю такое постоянно.

dmiple:

anton_kurnenko:

при этом если по азимуту несколько разноудаленных БС на одной несущей мы не понимаем с какой БС этот сигнал , они все накладываются

А если взять что-то более остронаправленное, типа Вики-21? Там пик сигнала будет проскакивать очень быстро, но преимущество аналогового анализатора спектра в том, что он обновляется много раз в секунду.

Arinst это не чисто аналоговый прибор , скорее аналого цифровой, там перенос сигнала в ПЧ а потом софтовый математический анализ на БПФ. Узконаправленная антенна и используется ...логопереодическая , но это не поможет индифицировать БС. У вас в точку наблюдения приходят различные фронты радиоволн с разных БС , они интерферируют и вы видите результирующий сигнал. Даже у БелГИЭ их измерительный комплекс оценки покрытия это куча смартфонов Samsung соединеных с блоком сбора инфы. в чемодане- ранце. С анализаторами они выезжают на оценку ЭМС , мешающие помехи искать и т.п

dmiple:

Сам факт "в этом направлении что-то есть" - уже повод для дополнительных изучений модемом. Когда в глухой местности на 1800 тишина в любом направлении, модем можно вообще не доставать.

Если мощность сигнала выше полки шума прибора ... На GW Instek GSP-930 с кабелем 15 метров я вижу сигнал, который Quectel EP 06 в упор не видит, находясь в гермобоксе около антенны. И толку мне от этой информации с анализатора?

dmiple:

Логопериодическая тоже не отличается особой направленностью. К примеру две БС отстоят друг от друга по направлению на 5 градусов. Там где 15 дби логопериодическая видит просто общую мешанину, 21 дби Вика возможно увидит два отчетливых всплеска?

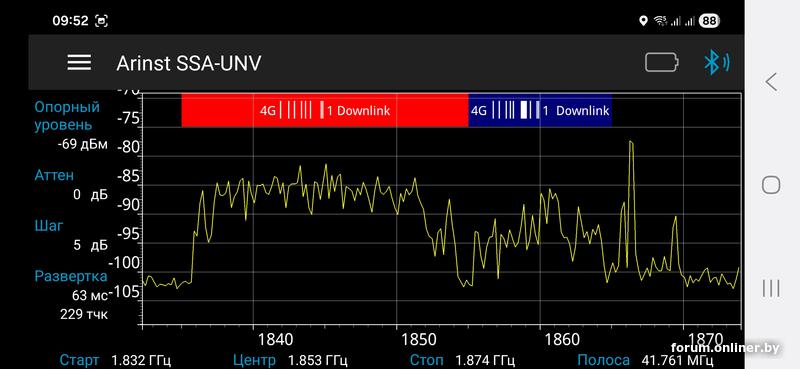

Это так не работает сигнал в эфире один , не возможно отделить сигналы отдельный БС. Он изменяется от мин до максимума. Вот , к примеру, что вижу когда сигнал хороший

скрин

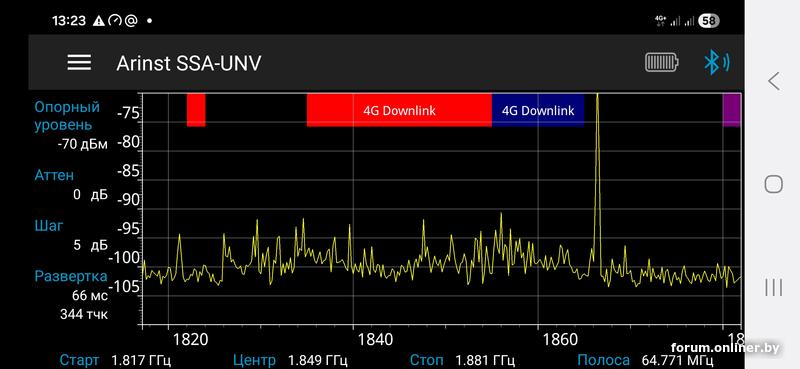

А вот когда не очень

скрин

dmiple:

anton_kurnenko:

Если мощность сигнала выше полки шума прибора

Так RSSI и есть всегда выше -100, не?

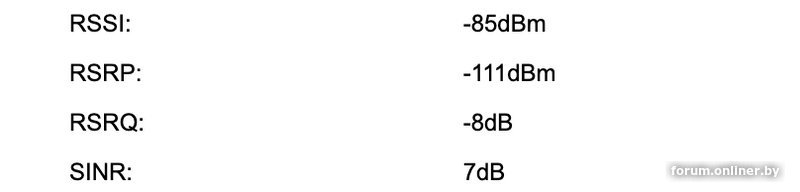

Вот прямо сейчас метрики с Е3372 в боксовой антенне в глухом лесу.

скрытый текст

Сигнал откровенно оставляет желать лучшего - одна палка на палкомере и что-то около 10 Мбит/с на прием. Но RSSI = -85 и отчетливо должен выпирать над полкой -100.

anton_kurnenko:

не возможно отделить сигналы отдельный БС

Ну как же так? Радиоразведок анализатором спектра я никогда не проводил, поэтому не спорю, а просто недоумеваю. Почему ту же самую Вику 27 рукой немного сбоку надавишь и у нее на 3 децибела падает, но она при этом не в силах будет отчетливо отметить направления сигнала.

Про RSSI не все так однозначно., это я так грубовато сравнил....анализатор измеряеют мощность всех сигналов от всех базовых станций , все помехи и прочее , в конкретной полосе частот с соответвии с калибровкой и эти значения абсолютны. Модем же измеряет мощность сигнал канала от конкретной БС , к которой он подключился и рассчитывает все остальные показатели . Т.е RSSI , RSRP , RSRQ Sinr это расчетные значения , не абсолютные. Этот пересчет идет в чипсете модема по международным стандартизированным математическим формулам. К тому же учтите, что чувствительность модема выше чем Arinsta. Когда вы крутите Вику по анализатору, вы ее настраиваете на максимальный уровень мощности в полосе частот, а при настройки по модему, вы можете настраивать антенну на макс сигнал конкретной БС

Добрый вечер, уважаемый santig!

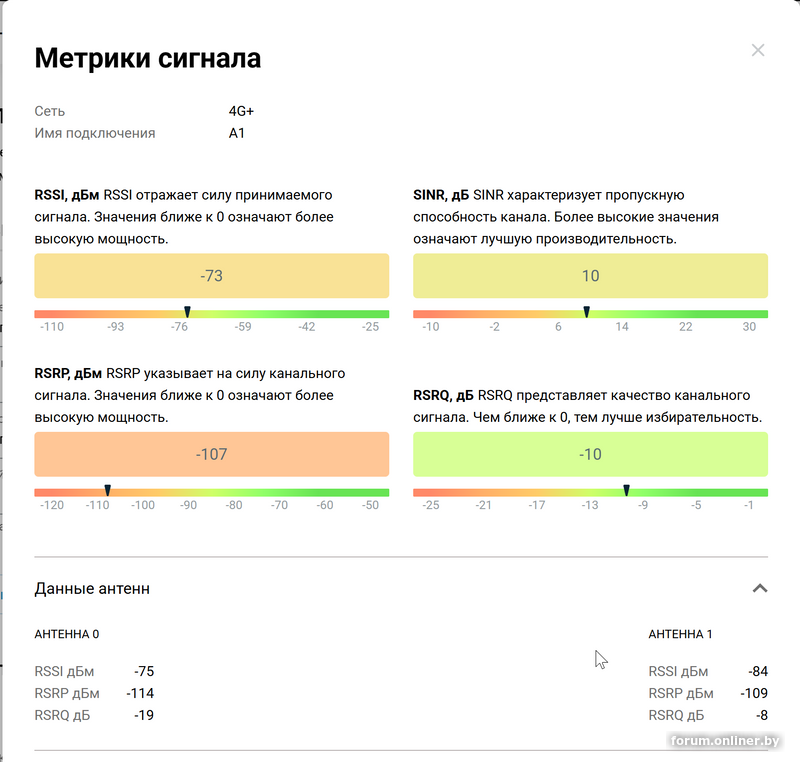

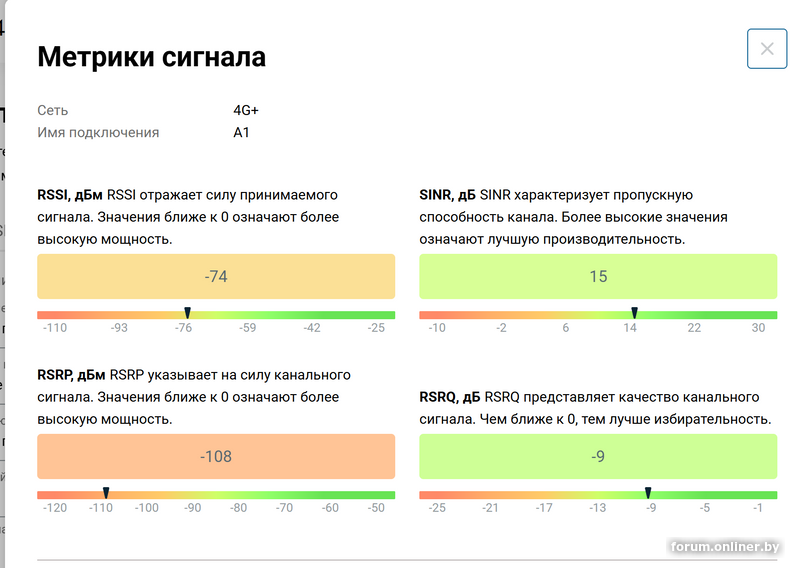

Судя по всему, наличие стоящего стеной в 20 метрах от дома высокого леса очень сильно портит картину. Так, что 80-см тарелка не помогает. Точнее, помогает, наверное, лишь она - так, моя Antex Nitsa-5 MIMO дает примерно такие же качественные характеристики сигнала при гораздо большей силе сигнала. RSRP -93 dBm, RSRQ -9 dB, SINR 12 dB, с колебанием показателей качества в довольно широких пределах.
Хотелось бы увидеть сравнение Вашей параболической антенны с панельной антенной Antex Nitsa-5 MIMO, ведь она есть в Вашем арсенале? А еще Вы, насколько я знаю, недавно стали обладателем Antex Vika-1.1 MIMO, каковы Ваши впечатления?
