Кассетные ДЕКИ

Sgt:

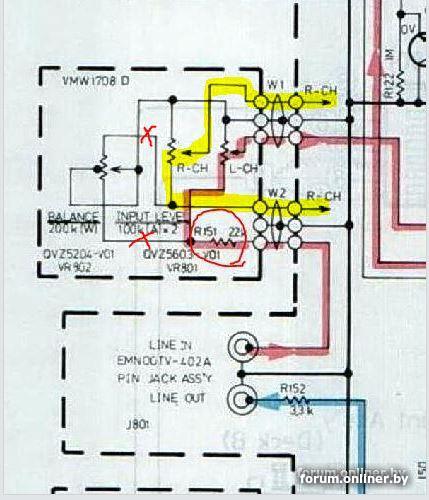

Красным пометил как исправить нужно

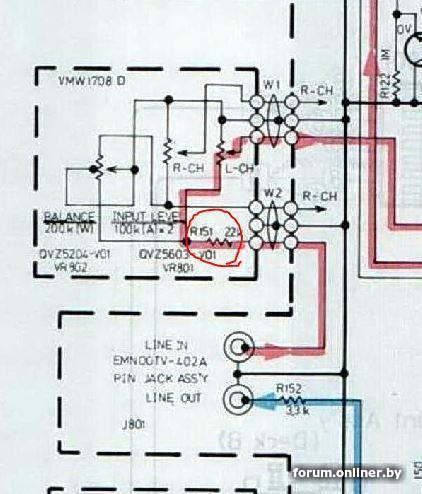

правильно как в схеме: на микросхему долби уходит сигнал с подвижного контакта переменного резистора. Вы нарисовали, что подвижный контакт соединен с землей

и вы не нарисовали регулятор баланса, а он есть

vernic:

Как то все сложно. Может баланс отрезать, чтоб не мешал

проверьте, может у вас регулятор баланса ЧАСТИЧНО замкнут, там четыре контакта

[censored by Grace-o]

в том мануале на 660 эта печатная плата как выглядит? ее можно сюда?

Sgt:

На рисунке резистор баланса двухканальный. Поэтому нужно сделать паузу, т.к. мозги уже клинит.

там резистор баланса один, он соединяет то левый, то правый сигнальный провод регулятора уровня записи (в одном корпусе ДВА резистора) с землей, если там что внутри отвалилось то может замыкать

vernic,
Завтра попробую перерезать дорожки баланса. Может действительно о нем забыть...... Хотя хотелось чтобы все было штатно. Нужно будет еще разбираться с Grundig CNF-350. Работает хорошо, если только опять запись, сначала пишет хорошо, но как прогреется начинаются какие то искажения по низам.

Vicos:

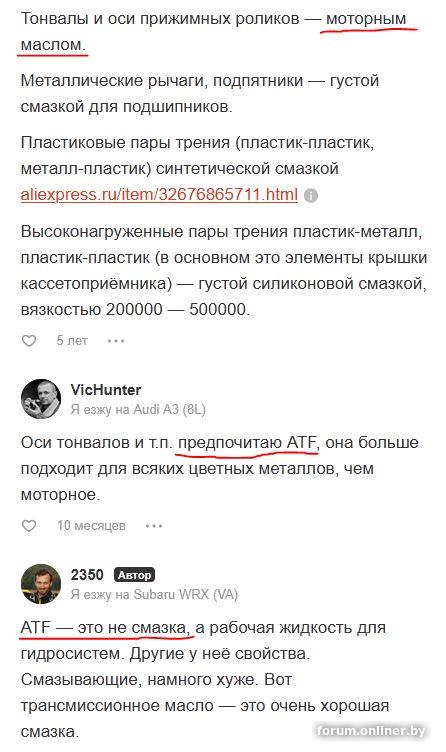

А про масло там есть продолжение:

Да, на полном серьезе чудо-ремонт, чудо-характеристики и чудо-смазка. А, да, еще чудо-приборы.
Послушал вчера такой же Пионер. На почти новой тдк SA не реально отличить запись от оригинала. Особенно с долби s

1943940:

ЛПМ ближе к швейной машинке по уровню технологий

Не уверен. В швейной машинке есть регламент по смазке раз в 500 часов и специальные отверстия (емкости) масло из них медленно расходуется. Я для себя сделал сравнение с компьютерным куллером. Стальной вал в латунной втулке. Моторное масло вырабатывается буквально за год, а пмс не выработалось и за 10 лет. Я мажу пмс. Думаю, что атф тоже самое. Да и в СМ указана вязкость 100. Нагрузка на этот узел небольшая, скорость тоже, главное чтоб смазка не вытекла. Представить что пмс расточит втулку тоже не могу. Скорее атф ее расточит молибденовой присадкой.

vernic,

Отключил резистор баланса на 200ком. Сразу все выравнялось. Вместо отключенного баланса на 200ком. нужно ли цеплять резисторы на землю по 100ком на каждый канал?
Резисторы на уровень индикации на валберисе даже есть, а вот на баланс на 200ком ползунковый пока что то не нашёл.

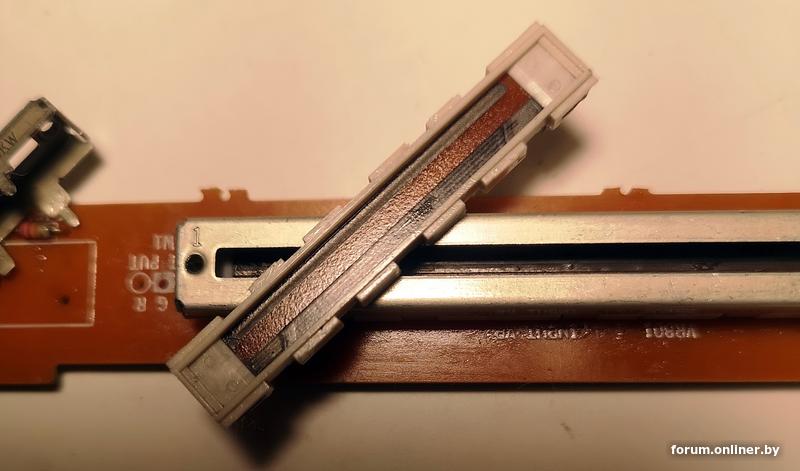

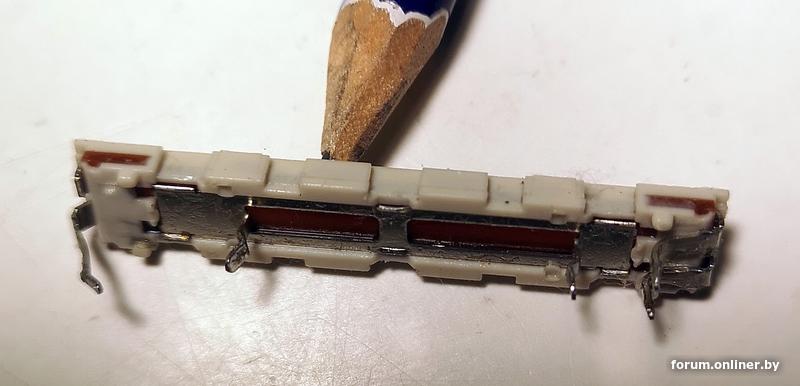

Резистор баланса проверил...один конец в обрыве.

1943940:

я бы на вашем месте рассмотрел вместо баланса - сделать регулятор тока подмагничивания.

Хотелось бы её просто привести в порядок. А если уж слушать, Grundig CNF-350 мне более по душе, приятней по звуку. Но учитывая возраст нужно будет руки приложить. На ебае на него расходники по дурной цене, ролик-20$ пасик-30$. Вообщем если всё собрать что желательно было бы заменить, за эту цену можно купить ещё один апарат.

1943940:

если руки чешутся можете попробовать его починить

Конечно я бы его отшаманил, и наверняка так и сделаю, опыт имею. Пока для меня проблема как его демонтировать, вот в этом опыта-ноль.. Думаю может, чтобы не разбирать аппарат на молекулы, попробовать отпаять плату от резисторов. Здесь доступ есть, только если бы знал как там крепёж дальше. Чтобы не делать дурную работу.

vernic:

Будет работать баланс в одном канале.

как понял я, хочет аутентичность владелец деки: Sgt" Хотя хотелось чтобы все было штатно. Хозяин - барин.

.... да уж...> видимо здесь просто на Бетоне...
какой уже раз для особо одаренных сообщаю что в лаборатории масел на заводе лукойл( где работаю) получил рекомендацию по работе подшипника скольжения в паре сталь/медный сплав наилучший вариант это ATF а не всякие ПМС жидкости ( которые не могут образовать масляный клин ни коим образом)
2. про излюбленную тему ОДАРЕННЫХ движением ленты...
книга Техника магнитной записи.
В.Т.Колищук Е.Н.Травников
Киев 1965 год
Читать внимательно с 69 страницы и будет откровение....
для интересующихся полностью можно на 10 страниц и раньше...
это для понимания натяжения образующего за счет упругости дуги которая образуется при движении ленты...
это не то что ТУТ ВЫСОСАЛИ ИЗ ПАЛЬЦЕВ....
