22к второй наверняка есть, просто на схеме забыли нарисовать. Сперва же делают магнитофон, потом с него см срисовывают.

да да , проходные конденсаторы поменять .

3639142:

22к второй наверняка есть, просто на схеме забыли нарисовать. Сперва же делают магнитофон, потом с него см срисовывают.

я думаю что не забыли, это стиль такой. они же только один канал везде рисуют, остальное дорисуйте мысленно. Надо печатку посмотреть.

Sgt:

Замыкал контакты на разьёме модуля долби 5- Rec in-L и 10-Rec in R. Сразу индикация каналов четко выравнивалась.- а это значит что всё же вся проблема в резисторе уровня.

может дорожка где треснула, может дефект контакта какого

Sgt:

Замыкал контакты на разьёме модуля долби 5- Rec in-L и 10-Rec in R. Сразу индикация каналов четко выравнивалась.- а это значит что всё же вся проблема в резисторе уровня.

а сигнал точно на вход подается? может обрыв в кабеле? проверяли? левый с правым меняли?

3639142:

да да , проходные конденсаторы поменять .

Да элементарно почистить и смазать. Работает он хорошо, звучит как Грюндик, после его японца включаешь, тоже хорошо, но звучание более бледное, пластмассой отдаёт..

1943940:

может дорожка где треснула, может дефект контакта какого

Да для этого нужно плату с резисторами достать.

vernic:

так замкнут или разорван только правый канал, изменения видны только на левом. Два резистора показывают 22кОм? по идее, если этот r151, то второй r150

Баланс странно себя ведёт, до середины влево ничего не меняет, после начинает уменьшаться уровень правого канала. Т.е. впечатление что он влияет только на уровень правого канала.
Резисторы правого они маркируют добавляя сотню к номеру левого.

1943940:

а сигнал точно на вход подается и НА ЛЕВЫЙ канал И НА ПРАВЫЙ канал? может обрыв в кабеле? Может дефект в источнике? Вы как проверяли? левый с правым меняли местами?

Проверял все варианты. И с генератора подавал. А сейчас смотрю просто моно сигнал подаю.

1943940:

Sgt, дека ваша? она у вас как сломалась? было появление и исчезновение дефекта от вибрации? прогрева деки?

Да просто стояла у товарища, потом у меня. Писать никто не пробовал. Через лет 15 мне моча в голову стукнула попробовать писать. Вот и увидел всё это. Может это от рождения, хотя маловероятно, всёже чистый японец.

1943940:

у вашей сломанной деке сопротивление входа какое? померить вы можете? сколько левый канал и сколько правый? может где закоротило....

Померить как? На входе ведь сразу висят резисторы баланса и уровня. Или вход модуля долби? Попробую срисовать печатку, может 550-й что то по другому с резисторами. Потому что меряя резистор баланса с концов на землю, один конец правый канал изменяется от нуля до 86 ком.в зависимости от положения резистора уровня. А другой конец правый канал не реагирует на баланс вообще постоянно что то показывает в зависимости от положения резистора уровня.

1943940:

взять да померить, может клейма замывает?

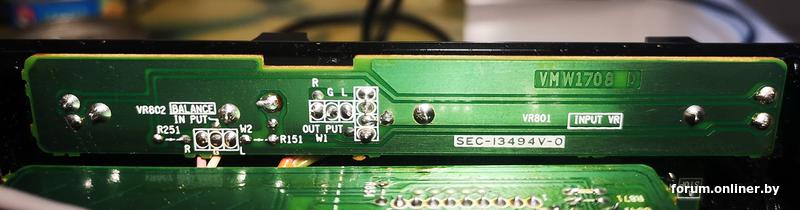

Смотрел. Всё показывает как на резисторах измерял.. На одном больше на другом меньше. Буду с печаткой разбираться. Для начала поищу цоколёвку этих резисторов. И по печатке нарисую схему. Что то мне кажется здесь не совсем так как в 660-м.

1943940:

какое сопротивление вход левый канал? какое сопротивление вход правый канал?

Сопротивление меняется в зависмости от положения резистора уровня от46ком до115ком. Разница дисбаланс между каналами как и на входе в модуль долби где то 30ком.
