Кассетные ДЕКИ

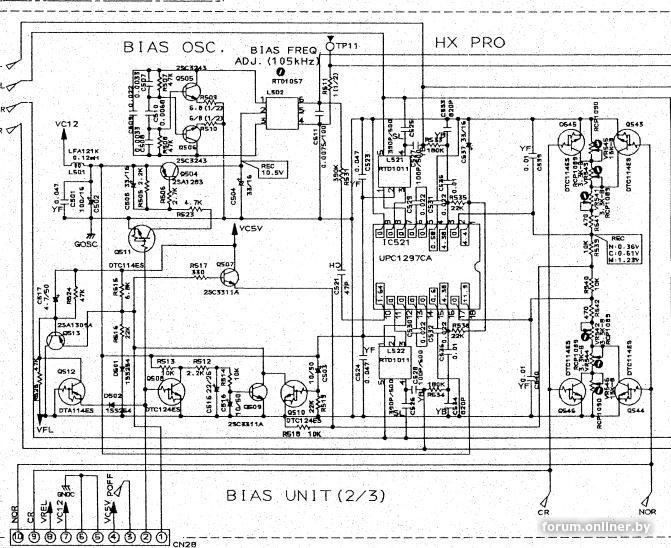

Что то не то. Будьте внимательны! В схеме Пионера есть опечатка, нарисована СДП. Исправьте там кто нибудь.

vintagistA:

А на картинке не масло было?

НЕТ, это трансмиссионная жидкость для автомата, а нужно трансмиссионное масло для механики. Ферштейн?

Ты думаешь я буду тут шутки с вами шутить? Хе. Ты просто не представляешь насколько сейчас важно качество смазки для магнитофона. Вы еще ледокол смажьте ATF. Во дают. Хе.

vernic:

Почему нельзя замкнуть два канала выхода с шумопонижения в моно и выяснить надо ли его паять? тоже самое с блоком резисторов. Я же написал про это с неделю назад.
Кстати, фотки ваши никто не может посмотреть. Доступ неправильно открыт, но тоже никому нет дела.

Да извиняюсь... действительно на одну ссылку забыл настроить доступ-исправил. Модуль проверил поставил вимы хрен с ним...хуже не станет. Но причина вроде ясна. Прозвонил цепь Вход в деку -Вход в модуль долби оба канала. При положении ползунка резистора уровня максимум в право , левый и правый канал звонится одинаково - 21,8ком. Начинаешь передвигать ползунок влево... к среднему положению разница между каналами уже 30ком. В положении минимум один канал левый-116ком, а второй правый-84ком. Баланс в средней позиции. Странное поведение резистора уровня сигнала, т.к. поканально вроде регулируется плавно без провалов. Нужно снимать смотреть, но конструкция дебильная. Для этого всю морду нужно разобрать на молекулы, как я понял.

https://drive.google.com/file/d/1EGDGOv_pVBDzQ3rl_HAQXpQ_UiokkYKN ... sp=sharing
https://drive.google.com/file/d/15c0By2rMt90W92cvOEDkiHSEj0Mbb0o4 ... sp=sharing
https://drive.google.com/file/d/1WeLlsUSjBNLk94_BBlYUYxKM5i8jXA_s ... sp=sharing

vernic:

Почему нельзя замкнуть два канала выхода с шумопонижения в моно и выяснить надо ли его паять?

Сейчас, учитывая ситуацию с резисторами вероятно делать это уже смысла нет?

Случайно наткнулся на эту ветку- Кассетные ДЕКИ, а оказывается к сожалению - Резинотехнические изделия.
Но всёже, думал может кто то шарит и в электронике дек и подставит плечо.

vernic:

почему. а вдруг замкнете и все выровняется, значит проблема не в блоке резисторов

Спасибо. Сегодня попробую.... Только что замыкать. При воспроизведении нормальной записи уровни на выходе в норме и на индикаторе тоже. Или замкнуть контакты на модуле долби N12,N4 и посмотреть все равно выход, но в режиме записи?

vernic,
Контактол имеется немецкий. Не один десяток резисторов вылечил, опыт в этом имею. Кнопки в этой деке вылечил им тоже, без разборки с шприца, а вот резисторы, без разборки, результата нет. Немерено влил в них контактола, текло со всех дыр, только смазка пропала двигаются сейчас жестче. Так что по уму нужно разбирать и делать по нормальному. Хотя ведёт он себя странно, такого никогда не встречал. Пока проблема как плату с резисторами достать с этой деке....дальше уж всё просто.

vernic:

так может Контакт теперь и коротит внутри резистора? Он же проводит электричество. Надо изопропилом вымывать

Попробую сегодня изопропила пульнуть шприцом не рабирая. Но он себя так же вёл и до обработки контактолом. Такое впечатление что резисторы разных номиналов, а это значит.......?????? Попробую промыть, но сомневаюсь таких фокусов с контактолом никогда не встречал.

Замыкал контакты на разьёме модуля долби 5- Rec in-L и 10-Rec in R. Сразу индикация каналов четко выравнивалась.- а это значит что всё же вся проблема в резисторе уровня.

vernic:

так можно пропустить блок резисторов и индикатор зашкалит?

Вероятно. но уже и так ясно что с сигналом что то происходит между гнездом входа в деку и входом в модуль долби. А там только резистор уровня. К стати, всё я заливал в резистор со стороны ручки в эту щель, т.к. остальное всё законопачено конкретно. Может таким способом это всё впустую, куда надо не достаёт.

vernic:

резистор, может треснуть и стать 200кОм вместо 2

Похоже на это, впечатление что номиналы левого и правого разные.

vernic:

хотя тут вроде баланс коротнул и стал 50кОм вместо 100

Так коротил левый канал с правым, в данном раскладе для баланса мне кажется по фигу какие резисторы до кз.
Резистор 5603-V01-100KAX2, что то гугл не находит такой. На Азоне нашёл точно такой резистор на 100ком. только бегунок короче, но вероятно с родного можно будет поставить.

vernic:

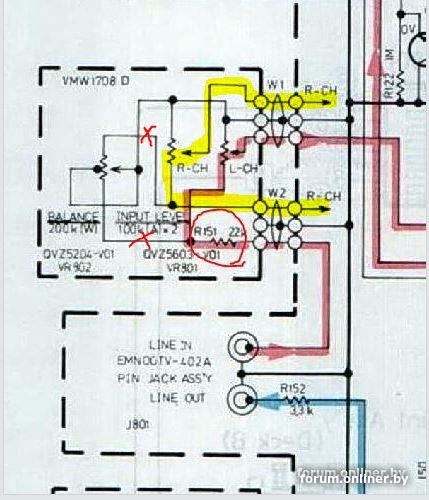

а резистор R151 22кОм

Проверил звонится как 22ком.

vernic:

Схема какая то кривая, один вход и три выхода. р151 почему то один. При такой схеме левый канал будет тише на 22кОм

Реально тише наоборот правый. Заказал на Азоне на всякий случай парочку резисторов на 100ком.
https://ozon.by/product/rp7560s-b100k-2h100kom-polzunkovyy-rezist ... 4JYF4KkK8A

Sgt:

vernic:
резистор, может треснуть и стать 200кОм вместо 2

Похоже на это, впечатление что номиналы левого и правого разные.

можно демонтировать резистор, разобрать и посмотреть, что там внутри. В Сети говорят чистят и вроде оно работает.
