DIY акустика. Теория и практика построения самодельных АС.

Добрый_Дедушка:

larion:

Айфон прекрасно всё сделает, если голова на месте.

Это зашквар.

А чего? Костя Мусатов говорит нормально, это правда позже было, графики тоже прекрасны. Не, микрофонный тракт по динамику калибровать, когда « ВЧ» не слышно, это да, высший пилотаж, но не всем дано.

12nicks:

Имеет ли это понятие отношение к амплитуде и частоте звуковых колебаний?

пробовали интересоваться в инете? https://ru.wikipedia.org/wiki/Колебательная_скорость

andrejj-medan:

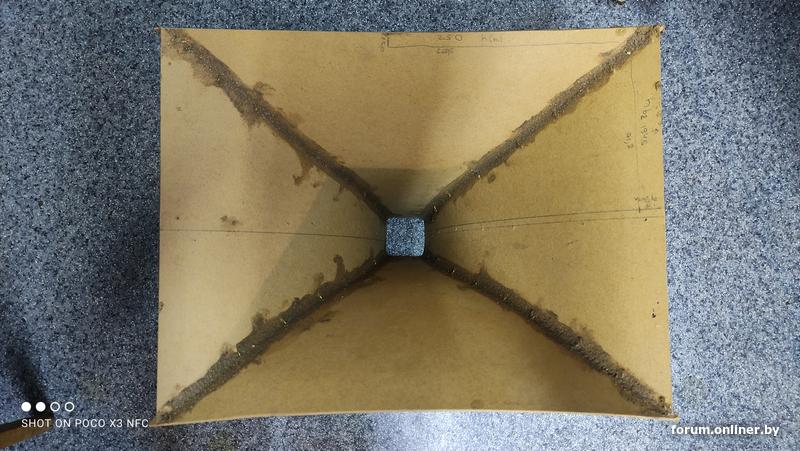

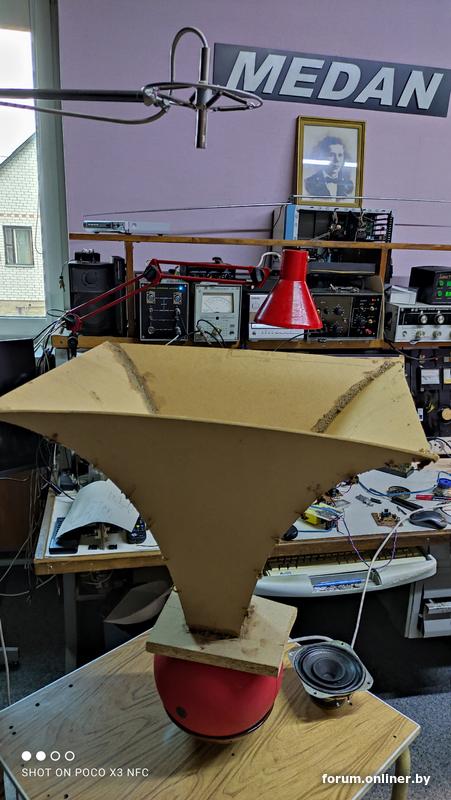

Для работы вверх, нужна пуля или уменьшить горло,

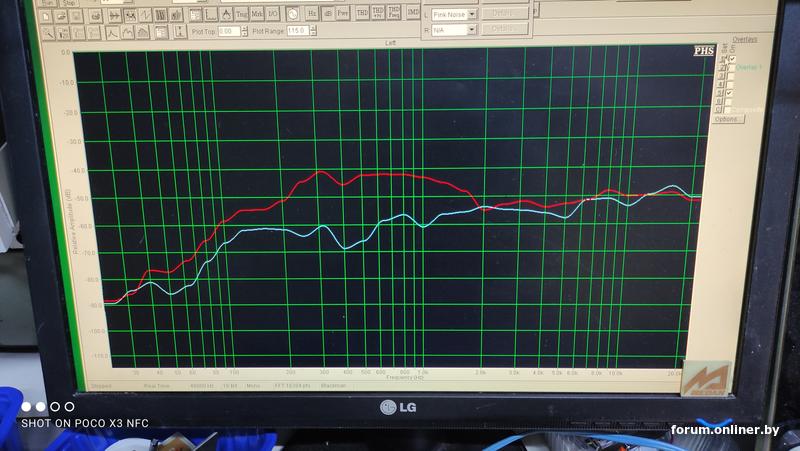

Кажется, у меня есть объяснение графиков. Диаметр горла 12,5 см. Это половина длины волны 25 см, а это 1380 герц. После подъёма на 100, 200 герц и так далее, идёт спад к этой частоте. На 1380 герц спад заканчивается. У динамика есть визер. Визер - вч рупор. Получается рупор в рупоре. Поэтому АЧХ не падает до уровня без рупора. Падает окончательно она на 16 кГц. Половина волны этой частоты 1,1 см. Это горло визера. На более высоких частотах не возникает рупорного усиления. Поэтому там графики одинаковые.
Как работает пуля внутри динамика в рупоре, я не интересовался.

andrejj-medan, 1/6 сглаживание?

andrejj-medan, Сними внеосевые, они должны повторять ось по форме.

yasha212, К осевой Ачх.
С рупором все то же самое, что и без, только наклон внеосевыех круче.

yasha212, Смотри, мы снимаем Ачх на оси, как правило это акустическая ось системы.
У однополоски и коаксиала она по центру динамика, у остальных смещена вниз или вверх для общего суммирования. Снимается с метра максимально безэхово.
Получили, затем двигаем микрофон в горизонтальной плоскости дискретной под углами 15, 30, 45 градусов и каждый раз снимаем. Получившиееся Ачх называют частотно угловые.
В хорошей АС они максимально приближены по форме к осевой, но естественно имеют наклон чем выше частота тем больше и чем больше угол тем больше общий наклон. Разумеется на низких частотах, ниже 100 или 200гц, у кого как эти Ачх сливаются с осевой. У разных АС степень наклоном разная, это обуславливает их отдачу энергии в комнату.
У одинаковых по рабочей дистанции разных АС, скажем малых, при похожей осевой и повторяющих её внеосевыех могут быть различные наклоны внеосевыех. Например у первой АС они близко прилипают к осевой, а у второй, другого производителя - больше расходятся вниз, звук такой АС будет восприниматься как более тёмный, но с другой стороны такой звук будет цеплять меньше боковых отражений.

yasha212, Не все. Повторение мать учения.
Если все знают, то почему не показывают?)

dsm622:

У динамика есть визер. Визер - вч рупор. Получается рупор в рупоре. Поэтому АЧХ не падает до уровня без рупора. Падает окончательно она на 16 кГц. Половина волны этой частоты 1,1 см. Это горло визера. На более высоких частотах не возникает рупорного усиления. Поэтому там графики одинаковые.

... подумал, а ведь возможно! Вы правы. Т.е. диффузор динамика, смоделировал какой, не какой, но продление вашего рупора, он и дал подпору для визира к основному рупору. Пожалуй, такое и произошло! Сразу это и не увидишь. Это меня и сбило с толку. В моём случае, визир занимает всё горло, а диффузор динамика, формирует предрупорную камеру, это даёт прирост лишних пять дБ. Приношу извинения. Пожалуй, совсем неожиданно, понятная картина сложилась. Это и мне урок. Спасибо.

dsm622:

Как работает пуля внутри динамика в рупоре, я не интересовался.

пуля, как бы удлиняет рупор, образно, разворачивает его назад, тем самым, поддерживает давление в рупоре вверх по частоте, и убирает переотражения в узкой части рупора.
