Neadych:

Судя по сглаживанию графика Ачх очень хреновая.

Ровная АЧХ, не есть абсолютное мерило качественного звука.

andrejj-medan:

"скорострельнасть" системы поразительная

вы могли бы показать график импульса. Там это и видно.

dsm622:

вы могли бы показать график импульса.

Yurec_pipec:

в процессе

Поздравляю! Учтите, у диполей большая реактивная отдача в НЧ диапазоне. Наверно, Вы это уже почувствовали. Панель должна быть массивной и НЧ драйверы, желательно располагать внизу и утяжелять. Нечего им вверху делать, особенно при таком большом вертикальном рычаге, по сравнению с нижним. Собственно, опыт подскажет Поэтому, я перешел на риполи, отдав максимально возможный, чистый, диапазон для СЧ секции
.
Вообще, в открытой системе много интересных решений есть, да и звук значительно интересней закрытых. Как недостаток, это спец. техническая поддержка. Да и одной, усилительной полосой тут не обойтись.

Yurec_pipec:

50мм толщина панелей, общий вес одной чуть больше 50кг, и утяжелю

вот вот, и я об этом )) Для небольших, городских, стандартных помещений, вполне хватает одного 15", хорошего драйвера. И особо не задирать ему верх, скорее эстафету передать СЧ секции. Примерно на 100-120 герцах. и до 4-5 к, пусть основной диапазон он, чистенько отрабатывает. Чтоб меньше звук " рвать" в основном диапазоне. Я обычно туда хороший 8" ставлю, с резонансной 60-70

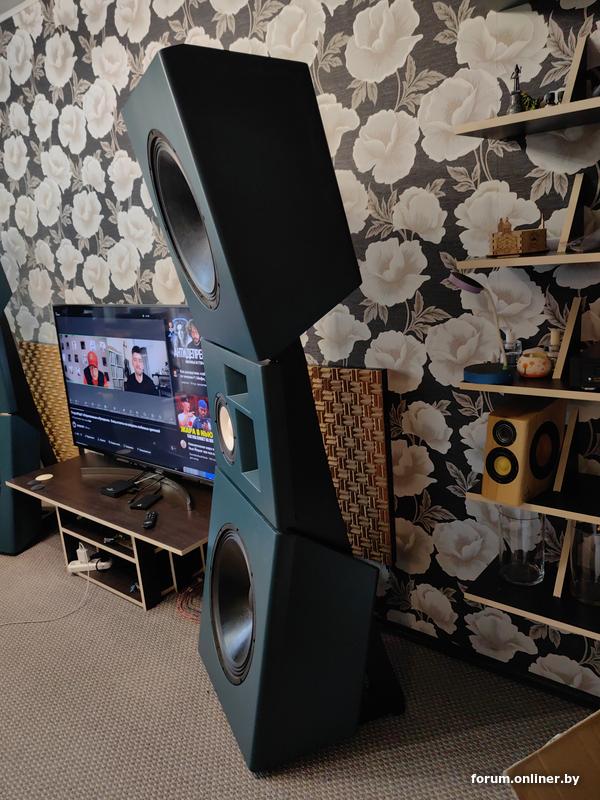

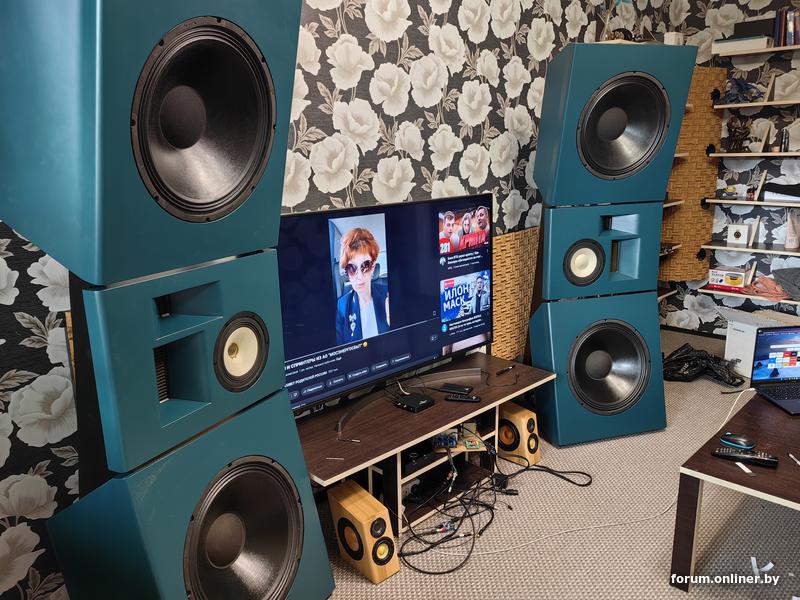

Вот, пару моих работ на 18" TAD b JBL и 15".Альфардах наверно, года три назад делал. Альфарды абсолютно не уступают брендам, а СЧ, ещё и ровнее и чуйка больше. (RW80B81) Суперский драйвер!

Скоро буду делать на 12HPL64-4 для СЧ секции. Лежит, ждёт своей участи)) НЧ,конечно риполь. Компактно, и полностью закрывает все вопросы внизу. Понимаю, дорого, но тут вопрос звука первичен! Вверх, только свои рупора, на мягкий купол. Этот вопрос у меня полностью закрыт. Высокая отдача, безупречно ровная АЧХ, и минимальные искажения..

Yurec_pipec:

Yurec_pipec

а попробуйте верхнюю НЧ секцию снять полностью. Многие вопросы закроются и на вторую АС пригодятся. Да и красивее, компактней будет.)) А звука, для помещения, и так хватит. И обязательно на шипы, шоб не ёрзала, когда с ней разговаривают

Yurec_pipec:

риполь будет с цифровым процессором?

Почему будет? Он сейчас работает, правда макет, слепил по быстрому, за пару дней всё собрал и схему. У меня если уж зачешется, то хавайся, кто куда))) Всё исключительно аналоговое.

Yurec_pipec:

Я тоже думал риполь и даже вторую пару головок нашел, но засомнивался, что не получится без dsp, коий никак не хочу...

просто не надо риполем высоко по частоте подниматься. А от СЧ диапазона получать максимально возможную полосу. СЧ сшить с ВЧ пассивным фильтром, вполне 2й порядок подойдёт.

P.S. Учтите когда будете делать активные фильтры, у вас уже есть акустические фильтры от диполей, первого порядка. Их надо учитывать.

andrejj-medan:

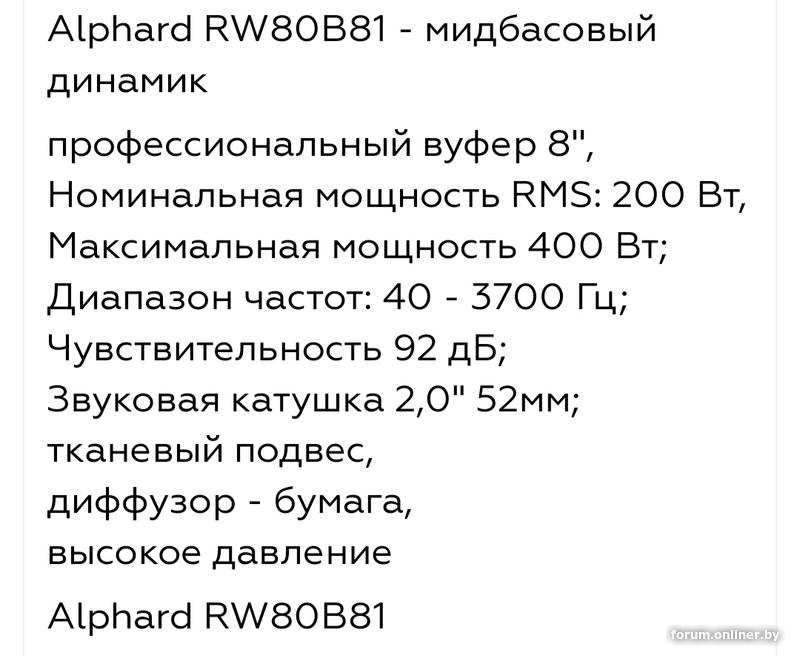

Альфарды абсолютно не уступают брендам, а СЧ, ещё и ровнее и чуйка больше. (RW80B81) Суперский драйвер!

Это видимо корявая реклама поделок поднебесной или....

альфард

[

вес диффа 50гр! супер СЧ

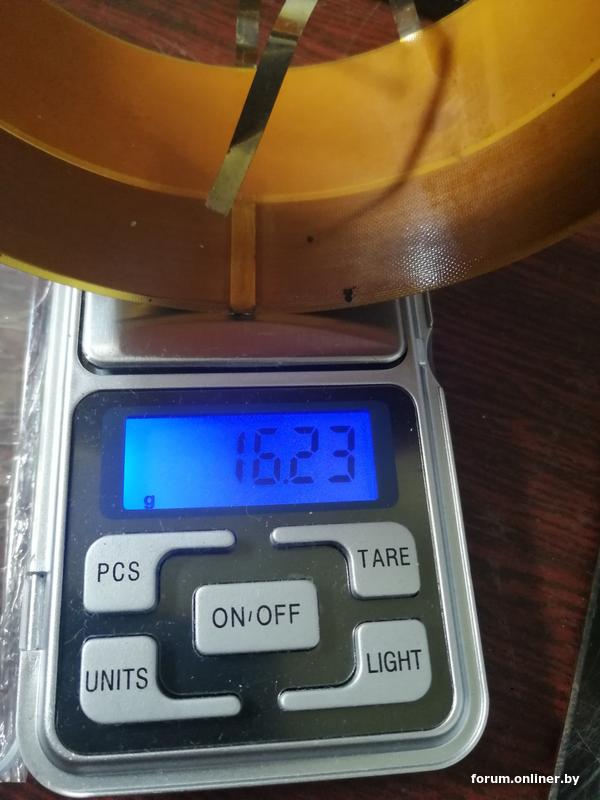

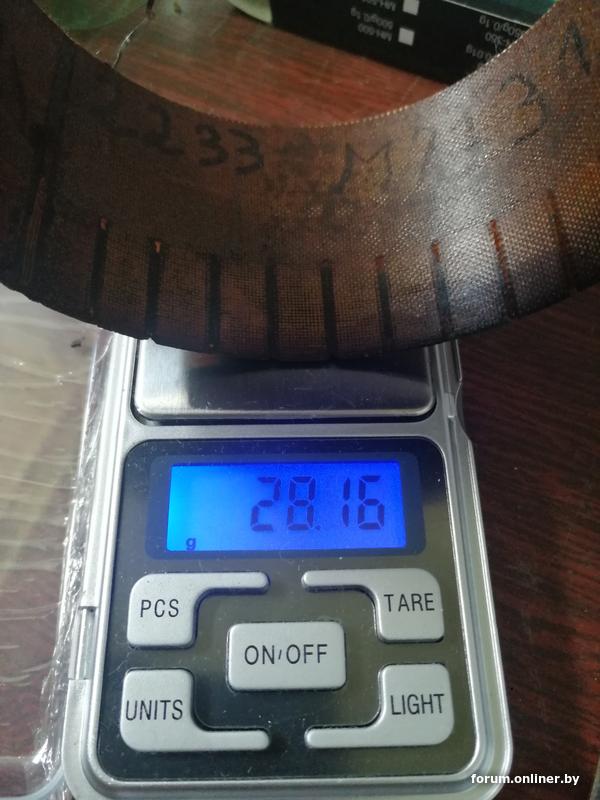

50гдн - 3 дифф весит 14гр. катушка 17гр+-. подвесы 10гр.
это НЧ дин с индукцией 1.3 Т.

Сдесь больше шарма! Да и сделать посложнее. Это не в стиральной доске, дырок насверлить https://youtube.com/shorts/EBO97AsS6Zc?si=BdcSOYDa0AeAVAWJ

Как просто определить качество акустики и её инсталляцию в помещении.
Я это проверяю простым способом. Подаю на оба входа усилителя белый или розовый шум. Голова слушателя должна находиться на оси ВЧ излучателей, именно на этой высоте производят сшивку фильтров многополосных АС. В пространстве, между АС, должно сформироваться достаточно локализованное шумовое облако, не широко расплывшееся по фронту. При перемещении головы вправо, затем влево, шумовое облако должно плавно перемещаться в сторону отклонения головы. Вот здесь, особо важно обратить внимание, чтобы не менялся тембральный баланс облака и не было резких скачков в перемещении облака и провалов в громкости.
А вот лечение «звуковых недугов» системы, это отдельная, широкая тема.

Конечно, это не относится к акустике с ГИ. Там сплошные, неизлечимые, родовые проблемы. При малейшем перемещении слушателя, шумовое облако будет постоянно менять своё звуковое «лицо».
