aleksand_dudarev:
конструктив с трансформаторами работает гораздо лучше
Работать могут нормально, но изготовить самому сложней, чем одиночные катушки (как у Лукина).
Перестраивать тоже сложней.
От бестрансформаторного варианта можно получить 70-90В RMS на частоте 210 кГц - вполне хватает для подмагничивания металла на низкоиндуктивной ГЗ. В то время, как трансформаторы HX Pro могут вдвое меньше - это годится лишь на 105 кГц.
aleksand_dudarev:
и это СМЕСИТЕЛЬНЫЕ трансформаторы а не резонансные
Смешивание токов записи и подм. в трансформаторе применяется и во многих деках балалаечного типа - чтобы не ставить фильтр-пробки.
aleksand_dudarev:
как бы тогда должен выглядеть процесс настройки например системы долби Б - например
Подают 5 кГц на компрессор, выставляют регулятором нужный уровень на его выходе. Меняют уровень на входе - выставляют другой уровень другим регулятором. В экспандере добиваются зеркально-обратного поведения. Всё.
aleksand_dudarev:
а от самой головки записи(например при настройке садп/Н-про зависит только НАЧАЛЬНАЯ точка отсчета токов.....
то есть в принципе нужно лишь установить начальную(опорную точку)- а дальше должна работать сама система ..
Это справедливо при строго определённой АЧХ УЗ.
САДП подключена к выходу УЗ, и реагирует на спектр.
У старых магнитофонов подъём АЧХ УЗ начинается уже с 2 кГц, и значителен на 8 кГц. При этом на 8 кГц САДП интенсивно работает, понижая подмаг.
У новых магнитофонов с хорошими лентами и головками подъём АЧХ в УЗ начинается позже, примерно с 6-7 кГц.
Если сделать САДП по старым схемам, то участок 8 кГц будет недорегулирован, а 16к перерегулирован.
Необходимо менять параметры взвешивающего фильтра, чтобы охватить 8 кГц, и приглушить его чуйку на 16 - посмотрите, как например сделана HX Pro в деках Victor. Там взвешивающий фильтр настроен так, что выше 10 кГц почти не пропускает.
Этим разрабы боролись с недостаточной глубиной регулирования HX Pro - старались выжать хоть что-то в хорошо слышимой области.
Ну а в настоящей САДП можно сделать гораздо лучше в полосе частот до 20 кГц.
Поэтому при настройке САДП в любительских условиях надо потрахаться и с фильтром и с коэффициентом. Контролируя суммарную отдачу ленты на всех уровнях и частотах с участием САДП, а также все регулирующие цепи - чтобы они не упёрлись в мертвые зоны при крайних значениях частот. В этом смысле самодельная САДП также лучше HX Pro - напруга питания у неё выше, и диапазон регулирования тоже.
При массовом производстве достаточно составить таблицу замены элементов под конкретную головку, и будет всё просто.
Перед этим конечно, в заводском КБ конструкторы потрахаются индивидуально с каждой.

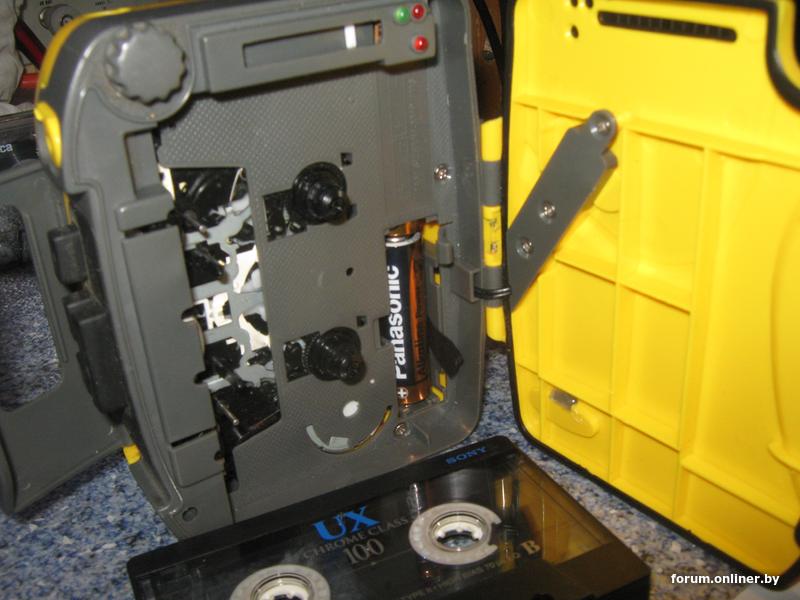

такая вещь!!! но блин батарейки жрал нещадно...
