обсуждение фото интересные модели мечты и ремонт
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

ТАБЛИЦА ДЛИН ПАСИКОВ

https://www.nakamichi.by/

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

"Слово любимого человека лечит лучше, чем все врачи мира. И убивает быстрее всех палачей."-Аль-Пачино

3639142 Senior Member

офлайн

3639142 Senior Member

2272

3 года на сайте
пользователь #3639142

Профиль
Написать сообщение

2272

# 13 апреля 2024 23:25

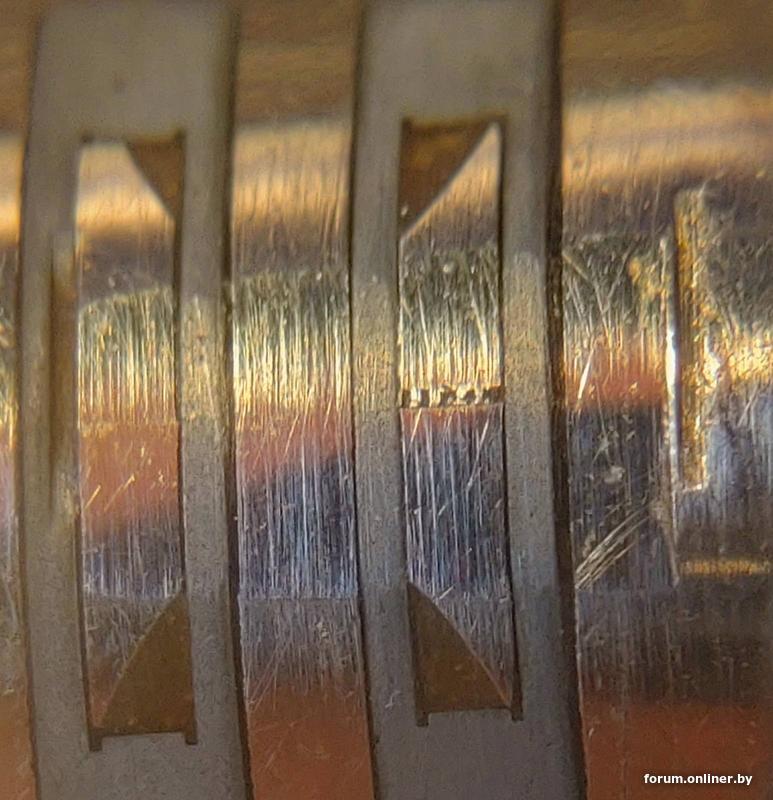

vernic:
Я так понимаю зазор разъехался, никакого смысла в шлифовке нет?

Сверху и снизу риски фрезерованные есть, они показывают реальную глубину зазора до которой можно шлифовать и он не должен разъехаться. Если головка сточена менее глубины этих рисок то шлифовать можно и даже нужно.

Добавлено спустя 3 минуты 17 секунд

кивок был выставлен не правильно, это сразу видно по неравномерному износу.

Juliy

aleksand_dudarev Senior Member

офлайн

aleksand_dudarev Senior Member

2133

10 лет на сайте
пользователь #1779257

Профиль
Написать сообщение

2133

# 14 апреля 2024 08:08

зазор высыпался- все....- в мусорное ведро..
3639142, - если бы пропилы обозначали глубину зазора- то магнитная головка НЕ считывала и не записывала - весь магнитный поток оставался в магнитопроводе....
в области зазора как раз таки и надо УМЕНЬШЕНИЕ толщины магнитопровода - чтобы максимально вытолкнуть магнитное поле в толщину магнитного слоя ленты

Добавлено спустя 35 секунд

головка похожа на 080 лепсе

yasha212 Senior Member

офлайн

yasha212 Senior Member

7095

11 лет на сайте
пользователь #1281085

Профиль
Написать сообщение

7095

# 14 апреля 2024 09:39

PureMagnetics, в станке закрытый тракт. Это сделано для хорошего прижимая к головкам и минимальной детонации?
В катушечниках одновальные ЛПМ прижим ленты к головкам левым двигателем...
В станке много места почему так не делаете?

vernic Senior Member

офлайн

vernic Senior Member

13577

14 лет на сайте
пользователь #542523

Профиль
Написать сообщение

13577

# 14 апреля 2024 13:01 Редактировалось vernic, 1 раз.

aleksand_dudarev:
головка похожа на 080 лепсе

Д24.120

Добавлено спустя 14 минут 6 секунд

3639142:
Если головка сточена менее глубины этих рисок то шлифовать можно и даже нужно.

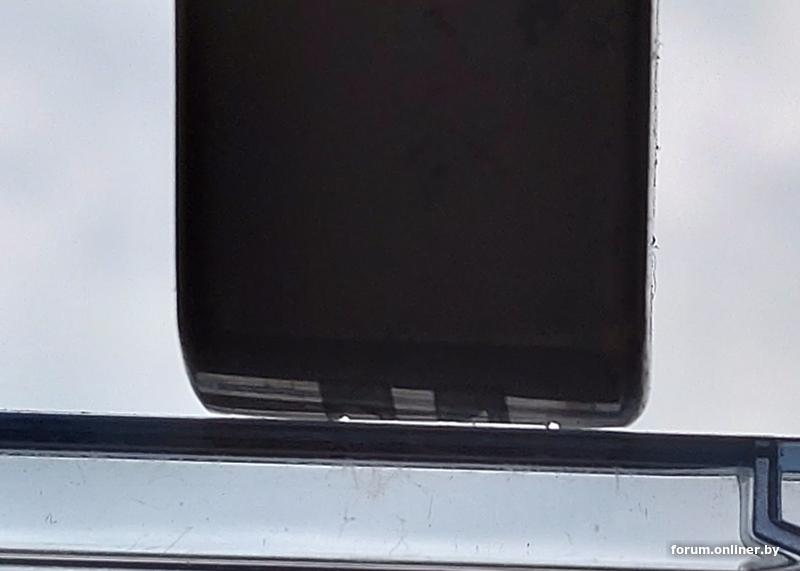

Я думаю это брак. Изначально много сошлифовали. Износ небольшой, может 0,2 мм, точно меньше рисок, а зазор уже разъехался.

Износ

Make Analogue Great Again

3639142 Senior Member

офлайн

3639142 Senior Member

2272

3 года на сайте
пользователь #3639142

Профиль
Написать сообщение

2272

# 14 апреля 2024 14:04

Если зазор разъехался раньше достижения глубины рисок то 100 процентов брак. Такого быть не должно. Но ничего удивительного, учитывая место производства.

Добавлено спустя 4 минуты 25 секунд

6Д24.120. - что то про такое никогда не слышал

Juliy

vernic Senior Member

офлайн

vernic Senior Member

13577

14 лет на сайте
пользователь #542523

Профиль
Написать сообщение

13577

# 14 апреля 2024 14:34

3639142:
6Д24.120. - что то про такое никогда не слышал

не знаю откуда эта головка. Нашел в сарае у родителей. Пролежала лет 30 вместе с фотоувеличителем и фотоглянцевателем. Глянцеватель поржавел, а головка нет.

Добавлено спустя 2 минуты 45 секунд

И гильотина фигурная. Нет чтоб прямая. Сейчас бы пригодилась вкладыши обрезать.

Make Analogue Great Again

aleksand_dudarev Senior Member

офлайн

aleksand_dudarev Senior Member

2133

10 лет на сайте
пользователь #1779257

Профиль
Написать сообщение

2133

# 14 апреля 2024 14:41

vernic, распилите головку в плоскости магнитопроводов... и вы увидите что ни коим образом глубина этих канавок НЕ соответствует глубине зазора...
P.S. в кассетнике техникс рс-м 270х ТОЧНО ТАКИЕ же пропилы между сердечниками (где заливка)-думаю что это сделано для увеличения силы прижима ленты к зазору...

3639142 Senior Member

офлайн

3639142 Senior Member

2272

3 года на сайте
пользователь #3639142

Профиль
Написать сообщение

2272

# 14 апреля 2024 14:42

А можно фотку той стороны головки где написано название ?

Добавлено спустя 3 минуты 57 секунд

не знаю как в кассетниках, но в катушечниках прорези делались для контроля износа головки, то есть уровень до которого можно ее эксплуатировать. Шлифовать естественно чуть меньше, чтобы остался запас для дальнейшего износа

Juliy

aleksand_dudarev Senior Member

офлайн

aleksand_dudarev Senior Member

2133

10 лет на сайте
пользователь #1779257

Профиль
Написать сообщение

2133

# 14 апреля 2024 14:57

мое мнение что для катушечников делали в головках пропилы чтобы легче устанавливать было положение и не образовывалась ступенька износа на крайнем сердечнике(левого канала-для кассетника)- привет от накамичи дискретных головок...там на ГВ под сердечником левого канала есть пропил(заливки нет)....

PureMagnetics Senior Member

офлайн

PureMagnetics Senior Member

1828

7 лет на сайте
пользователь #2533900

Профиль
Написать сообщение

1828

# 14 апреля 2024 15:25 Редактировалось PureMagnetics, 1 раз.

[Контент удалён]

Vicos PhotoHunt Team

офлайн

Vicos PhotoHunt Team

22297

22 года на сайте
пользователь #14810

Профиль
Написать сообщение

22297

# 14 апреля 2024 20:09

Всенародная любоф к Парфененко

Добавлено спустя 3 минуты 36 секунд

10 только Акаев за полгода. Когда он моторы успевает делать?

Так и не ответил, что он с ними делает.

Nakamichi[кропка]by © «Нельзя услышать то, что невозможно измерить» [censored by Vicos: 3.5.18] Сознательное разжигание флейма, троллинг, флуд

3639142 Senior Member

офлайн

3639142 Senior Member

2272

3 года на сайте
пользователь #3639142

Профиль
Написать сообщение

2272

# 14 апреля 2024 20:16

а на что он вообще ответил ?

Juliy

vernic Senior Member

офлайн

vernic Senior Member

13577

14 лет на сайте
пользователь #542523

Профиль
Написать сообщение

13577

# 14 апреля 2024 22:24

3639142:
а на что он вообще ответил ?

понтанулся как обычно, больше ничего.

Добавлено спустя 2 минуты 7 секунд

3639142:
А можно фотку той стороны головки где написано название ?

лень фотать. наклейки нет, нацарапано, читается с большим трудом.

Добавлено спустя 7 минут 48 секунд

причем нацарапано 3Д.24.120. Тройка наводит еще бОльшую тень на плетень.

Make Analogue Great Again

3639142 Senior Member

офлайн

3639142 Senior Member

2272

3 года на сайте
пользователь #3639142

Профиль
Написать сообщение

2272

# 14 апреля 2024 22:34

просто я нигде не нашел упоминание головки от катушечника с таким названием

Juliy

vernic Senior Member

офлайн

vernic Senior Member

13577

14 лет на сайте
пользователь #542523

Профиль
Написать сообщение

13577

# 14 апреля 2024 22:39

aleksand_dudarev:
и не образовывалась ступенька износа на крайнем сердечнике(левого канала-для кассетника)- привет от накамичи дискретных головок.

Конечно это сделано для ровного износа, но почему бы и глубину этих канавок не сделать равной глубине зазора.

Make Analogue Great Again

3639142 Senior Member

офлайн

3639142 Senior Member

2272

3 года на сайте
пользователь #3639142

Профиль
Написать сообщение

2272

# 14 апреля 2024 22:45

в катушечниках так и сделано

Juliy

vernic Senior Member

офлайн

vernic Senior Member

13577

14 лет на сайте
пользователь #542523

Профиль
Написать сообщение

13577

# 14 апреля 2024 22:50 Редактировалось vernic, 1 раз.

ГОСТ 19775-87
Функциональное назначение головки
Запись А
Воспроизведение В
Стирание С
Универсальная головка (запись или воспроизведение) Д
Комбинированная:
Запись и воспроизведение К
Стирание и запись М
Стирание, запись и воспроизведение X

Примеры условного обозначения:
Головка записи для работы с лентой шириной 6,30 мм, двухдорожечная, универсальная для записи или воспроизведения четырехдорожечной фонограммы, 12-й модификации, 0 группы сложности:
6 Д 24.120

Добавлено спустя 12 минут 19 секунд

Нашел такую в интернете. Она вообще не Д, а В

Хорошая головка, жаль что кончилась.
