Кассетные ДЕКИ

vernic:

Акай 44см

Да, точно, неподумал.

vernic:

Чуть выше в СМ написано 0дБ 1в.

Это относится к схеме, относительно чего уровни указаны. На выходе не 1в при 0дб на индикаторе.

krutoe:

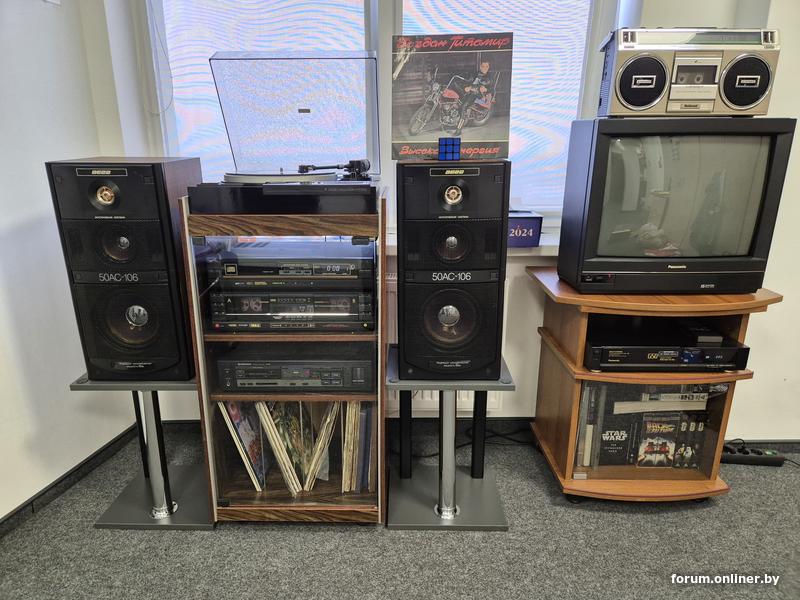

ochir при таком расположении колонок наверное чувcтвуете "замечательный"стереоэффект

Сегодня обычно это всё для визуального восприятия, звук вторичен.

А даже если и слушать, чем плохо? Какой стереоэффект в магнитоле шарп 777? И что ее нельзя слушать, надо вырвать динамики поставить по углам комнаты?

Продолжим с пионером 656, )
Перемерял С/Ш в связи с новыми открывшимися вводными. Итак. кассета TDK AD60 , уровень третьей гармоники 3% (именно только третьей, как указано в мануале, а не суммарно) получается при напряжении на выходе 730мв, напряжение шумов с взвешивающим фильтром по кривой А и с включенным ФВЧ (300гц) и ФНЧ (22кгц) - 0,71мв ( без кассеты) и 1,08мв (с этой кассетой стертой на этом же аппарате) соответственно сигнал шум получаем 60,2дб без кассеты и 56,6дб с кассетой TDK AD60. Ну что ? вполне себе нормальный результат для первого типа ленты.

vernic:

Странно. А сколько тогда?

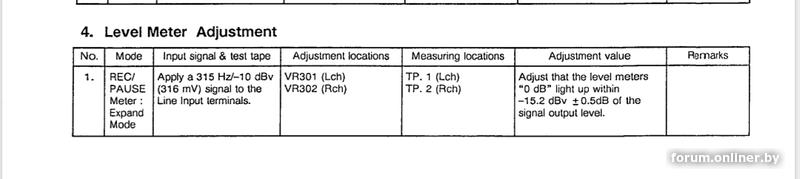

Ну как сколько ? Если внимательно посмотреть на схему вооруженным взглядом то можно увидеть не 1в и даже не 2в а лучше ... 331мв при 160nWb/m (что является 0дб на индикаторе) и на 4дб больше при 250nWb/m , но это не самом выходе а до резистора 1к, на самом выходе будет 316мв на 160нвб/м и нагрузке на выходе 47к

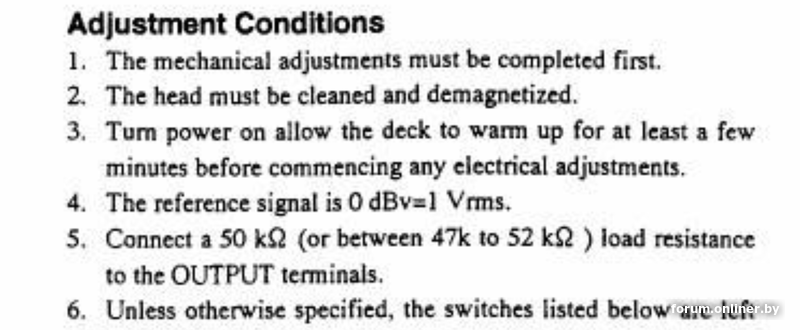

Референсный уровень 0дбв = 1в это уровень относительно которого указаны уровни в дб на принципиальной схеме.
Многие производители применяют другой референсный уровень 0dBu(m) = 0.775v

Да, чуток ошибся, исправил выше.

Ну и заключительный аккорд с этим пионером )

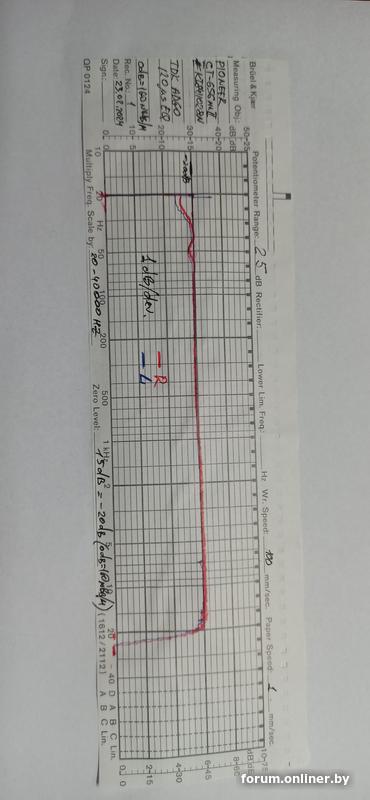

АЧХ канала запись воспроизведение, первый тип ленты. Нч могло бы быть чуть больше , электролиты все в норме. Ну значит так задумано. Цепи коррекции менять не хочу.

Хоть тест ленты пиши на нём ))))

А вот для сравнения другой пионер, там правда свип 20-20000, по этому после 20к резкий спад.
ачх при 0дб и при -20дб

ochir, хватит сыпать соль на рану

А вот я тоже скоро похвастаюсь

Vicos:

А вот я тоже скоро похвастаюсь

Vicos, ждем)

КляйненЕнотен:

Динамики магнитолки на цвет кинескопа часом не влияют? Сомневаюсь что в магнитоле динамик с магнитной защитой
Да и близость Веги 50АС к кинескопу....

КляйненЕнотен, я этот телек почти не включаю
он скорее для интерьера)

vernic:

Так и хочется переехать все это экскаватором, чтоб не сыпало соль на рану

vernic, это уж точно

PureMagnetics:

зачем при наличии хорошего софта

Есть отличия, про это я уже писал. И отличия не в пользу софтовых методов. Софт на вч при сигнале с ленты может наврать на 2-5дб, присигнале с цифры софт точно показывает.

Ладно, уговорил, больше ничего выкладывать не буду, правильно шпидстер писал - тут нах никому ничего не надо. Меняем пассики дальше.
