курчавый:

KRAKENMEM:

Подскажите пожалуйста, я прав?

Мил человек,покаж сюдой вот эти клемники

И сколько этих проводов чёрных? 5 или 4?

Здаётся мне,что это делали даже не двоечники из ПТУ.

Не могу, они уже экраном всё закрыли, и ушли. Там на шину только провод с корпуса щита. 5 проводов. Контора БытСтройРемонт

Сaшa:

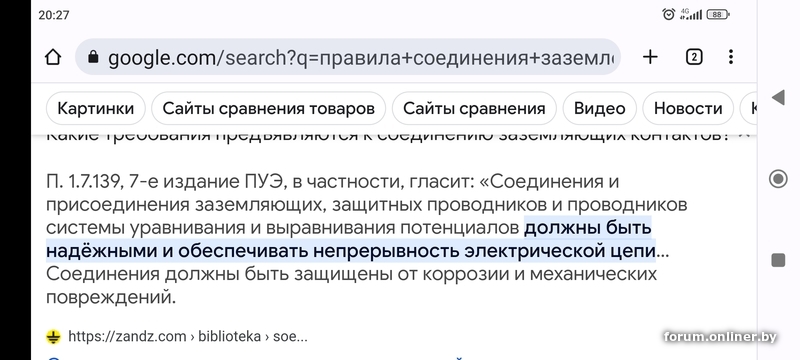

KRAKENMEM, Использование открытых и сторонних проводящих частей в качестве pe-проводников допускается, если они отвечают требованиям к проводимости и непрерывности электрической цепи.
А сколько там болтов это никому не интересно.

Связь рамы и шинки заземления через провод многожил 2.5? При вводе на каждую квартиру 4. Кажется, что это заземление самого корпуса щита.

Единственное, что место подключения проводников заземления должно быть очищено от краски. Но это не точно, и конкретный пункт нормативки я вряд ли сейчас найду.

Никакой больше связи со стояком и шинками нет, только через крашенный корпус, вот в чем проблема

Эти два отвода от стояка, по моему, должны соединяться с шинками, в месте соединения проводников с задней стенкой

KRAKENMEM:

Эти два отвода от стояка, по моему, должны соединяться с шинками, в месте соединения проводников с задней стенкой

Нет конечно, это просто ваши хотелки, я же написал, что корпус может использоваться в качестве pe. Иногда шинку pe крепят непосредственно к корпусу, либо сам корпус имеет планку с винтами и шайбами.

Как вы поняли, что там 2.5?

KRAKENMEM:

Связь корпуса и шинки через 2.5 многожил? Вы уверены?

Мил человек,где ты тут видишь корпус?
Это подвижная часть корпуса(дверка) и дабы она из металла,то делается видимое заземление,многожилой
Ты бы лучше ответил на мои вопросы,про неразрывность PE проводника по стояку.
Потому как по фото,я до сих пор не могу выбрать себе тёщу.

КляйненЕнотен:

С сечением точно не ошиблись?

точно не ошибся, штангенциркуля с собой не оказалось, но жилы кабеля входящего в квартиру совпадают по диаметру с жилами кабеля 3х2,5 который я вел от розеток. Он точно тоньше чем 4 и толще 1,5. Если не мудрить со щитком в квартире, то диф в щитке на группу освещения нужно менять на 10А. Есть смысл TDM от застройщика менять на допустим IEK, DeKraft, или это тоже мусор?

КляйненЕнотен:

зачем ОНО Вам надо

логично, черт возьми. В квартире, где сейчас живу квартирный щиток разбит на 6 групп, в итоге заглядываю в него только когда зачем-то включаю и выключаю бойлер на время отключения горячей воды.

курчавый:

Вот чел и хочет потренироваться "на кошках"

периодически читаю эту ветку, очень ценю непринужденность в общении, но тренироваться не хочу. Хотелось бы сделать и забыть.

курчавый:

Может выдержит,а может и нет.

собственно поэтому и пришел сюда, чтобы узнать это до того как сделаю ремонт и начну жить, а то сразу вспоминается друг, который нагревает элетрочайник перед тем как включить стиралку или микроволновку, потому как иначе "автомат выбивает"

Ожидаемые потребители на линию кухни: электродуховка, чайник, микроволновка, холодильник, посудомойка. Вероятно измельчитель отходов и мелкий накопительный водонагреватель на 10л. Точнее по мощности не скажу, потому как ничего из этого не куплено. Навряд ли все будет работать одновременно, но все же.

KRAKENMEM:

А нет, это четверка

Ещё не вечер)))

smurfic
Вы бы свой проект скинули для обсуждения. Повысили бы активность предложений.

курчавый, извиняюсь, что встреваю. У нас в доме вот так организовали "неразрывность" PE-проводника.

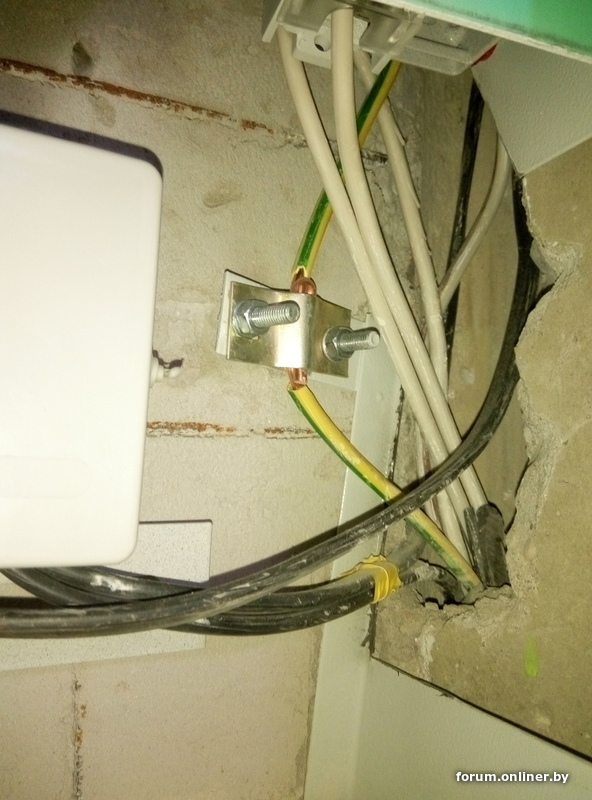

Это щит первого этажа. Кабель пришёл из подвала, PE-проводник просто разрезали и соединили (зажали при помощи скобы). Почему? Всё гениальное просто - диаметр жилы PE меньше, чем диаметр скобы. Что бы не болталась жила внутри скобы и был надёжный контакт.

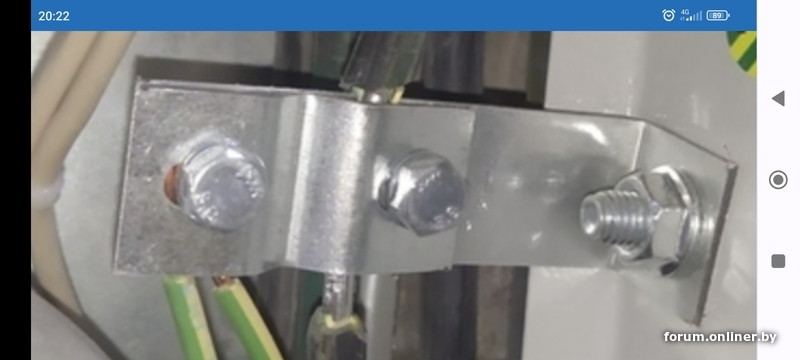

А вот это мой второй этаж. Здесь, попался электрик очень опытный, лет под 65. Он резать PE-проводник не стал, а вставил кусок изогнутой жилы, которая и скомпенсировала разницу диаметров жилы провода и фиксирующей скобы. Такая "набивка" получилась.

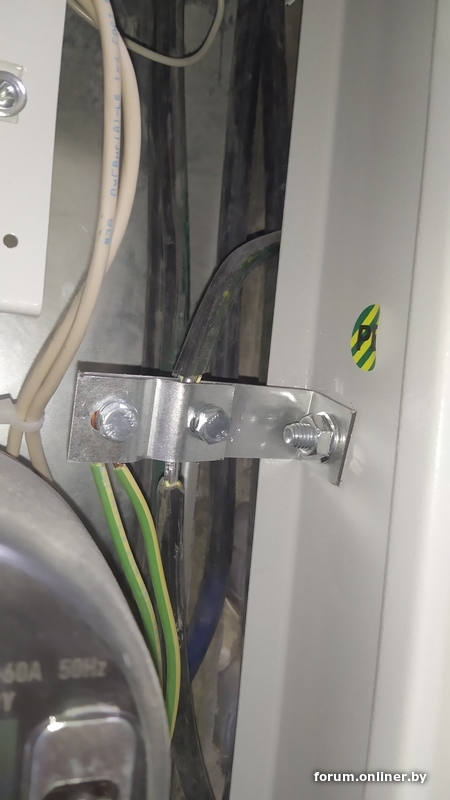

И только на пятом - последнем этаже PE-проводник жёстко зажат внутри фиксирующей скобы. И зажат очень крепко. Почему? Электрик попался не опытный, а очень "умный" - изоляция с PE-проводника просто не снята.

Так получилось, что когда высокая комиссия принимала дом после капитального ремонта, то я был дома и показал всё это дело её членам. Люди понять не могли, что не так сделано и как нужно делать. Вызвонили директора фирмы, которая занималась заменой щитов и всей электрики. Дядька собственными голыми рукам трёс заземляющие провода под скобами и кричал, что надёжнее никто не сделает.

Ну, а все PE-проводники идущие в квартиры посадили на нулевые шинки после счётчиков. Ниже моя, а выше соседа.
