andrejj-medan, дело в неуважении, а интересе тем РП которых в детстве видел на витрине но руками не крутил,а с среди Окенанов я закончил СШ
-
определитесь, мы там, где победа или победа там, где мы!
-
# 26 октября 2022 00:16 Редактировалось andrejj-medan, 2 раз(а).
КляйненЕнотен:
с среди Окенанов я закончил СШ
Аааа,понял!))) У меня приёмник детства, это пр-к Фестиваль, и две Эстонии. Стоят, своей очереди ждут. Фестиваль красавец! Тоже, как и Океан, был чемпион, но в среде ламповых приёмников.
Я в начале семидесятых, запускал первые приёмники Океан. Работал настройщиком, на операции сопряжения контуров. Выходная конечная операция приёмника. Далее, ОТК и в упаковку. Были партии и в Англию. Астрат назывались . Название Океан было уже запатентовано за рубежом, и выпускался, только на внутренний рынок.Я всегда делаю только то, что мне нравится -
# 26 октября 2022 04:01
andrejj-medan, в данный момент, у меня камасутра со Спидолой 232, в принципе аппарат оказался худо-бедно рабочим, я там даже не все электролиты менял, но вот что выяснилс отключеным УНЧ жрёт больше 20мА (светодиодный индикатор отключен) при питании 9В, в то время как Селга 405 на этом напряжении жрёт меньше работая на динамик при малой громкости, так же заметил, что поддиапазоны СВ растянуты оба, а один из КВ (все не проверял), наоборот заужен... Проверю напряжение в контрольных точках и если они в норме, то я разачарован таким током потребления от батарей.
andrejj-medan:
Работал настройщиком, на операции сопряжения контуров.
мне это предстоит осваивать в ближайшем будущем, начинаю штудировать литературу по последовательности настройки
определитесь, мы там, где победа или победа там, где мы! -
# 26 октября 2022 09:36 Редактировалось andrejj-medan, 2 раз(а).
КляйненЕнотен:
Спидолой 232, в принципе аппарат оказался худо-бедно рабочим, я там даже не все электролиты менял, но вот что выяснилс отключеным УНЧ жрёт больше 20мА
для точности, в эмиттерах выходного каскада (ГТ403) стоит резистор 1 ом.,посмотрите паление напряжения и посчитайте ток.
КляйненЕнотен:
начинаю штудировать литературу по последовательности настройки
Уважаю! Интересное занятие.
Добавлено спустя 5 минут 3 секундыКляйненЕнотен:
мне это предстоит осваивать в ближайшем будущем,
сопряжение, это укладка диапазона по частоте и выведение равной чувствительности по краям диапазона и в центре. Три точки. Настройку контуров делать индуктивностью в длинноволновой части диапазона, а ёмкостью, в коротковолновой части. Это относится ко всем контурам без исключения!!! Операцию повторить несколько раз. Опытный настройщик, делает, примерно за два раза.
Я всегда делаю только то, что мне нравится -
# 26 октября 2022 10:44
andrejj-medan:
Три точки. Настройку контуров делать индуктивностью в длинноволновой части диапазона, а ёмкостью, в коротковолновой части. Это относится ко всем контурам без исключения!!!
Неправда. Точки - три, а настройки - две? Никакой опытный настройщик и за 10 раз это не сделает, может только проверить.
Интересно, если в третьей точке сопряжения не было, то забраковывали шасси или закрывали глаза и отправляли дальше
.
Добавлено спустя 26 минут 2 секундыХотя я уже прочитал ответ
andrejj-medan:
выведение равной чувствительности по краям диапазона и в центре
Равной, а не максимальной
. -
# 26 октября 2022 11:52 Редактировалось КляйненЕнотен, 1 раз.
andrejj-medan:
Настройку контуров делать индуктивностью в длинноволновой части диапазона, а ёмкостью, в коротковолновой части. Это относится ко всем контурам без исключения!!!
Может всё же наоборот? Подстроечные конденсаторы имеют только планки ДВ и СВ1 СВ2, а вот планки на КВ, только с катушками.
andrejj-medan:
для точности, в эмиттерах выходного каскада (ГТ403) стоит резистор 1 ом.,посмотрите паление напряжения и посчитайте ток.
Я же написал, что с ОТКЛЮЧЕННЫМ УНЧ проверял, отключено было от него питание
Добавлено спустя 5 минут 15 секундandrejj-medan:
для точности, в эмиттерах выходного каскада (ГТ403) стоит резистор 1 ом.,посмотрите паление напряжения и посчитайте ток.
хотя....посмотрел схему.... а точку то где подаётся питание на выходной каскад я то от питания не отключал....
Но с этим пока можно повременить, УЗЧ меня сейчас мало колышитandrejj-medan:
и выведение равной чувствительности по краям диапазона и в центре
И чем добиваться этой ровности?
Вот фрагмент схемы планокДобавлено спустя 3 минуты 37 секундЗ.Ы. Для увеличения картинки, изображение открывать в новом окне
Добавлено спустя 11 минут 58 секундМожет пока и преждевременно, до того момента как не проверю соответствие напряжения на контролльных точках,но всё же напишу, так как решил дать голове отдохнуть от этой Спмдолы, пока буду искать штудировать литературу по настройке АМ тракта супергетеродинов...
Вот что заметил, если сравнивать с двухдиапазонным Альпинистом, то у Спидолы модулированный сигнал 465кГц с генератора Г4-102 (контроль на слух через динамик и родной усилок РП) внутри каскадов ПЧ, проходит только при настройках максимального сигнала на генератореопределитесь, мы там, где победа или победа там, где мы! -
# 26 октября 2022 13:22 Редактировалось andrejj-medan, 2 раз(а).
КляйненЕнотен:
Может всё же наоборот? Подстроечные конденсаторы имеют только планки ДВ и СВ1 СВ2, а вот планки на КВ, только с катушками.
всё верно. подстроечники есть на СВ, ДВ . Вначале, когда запускали Океаны, на КВ тоже были подстроечники, но потом, в процессе выпуска, была оптимизация, поскольку КВ диапазоны были узкие, подстроечник заменили на постоянные ёмкости.
КляйненЕнотен:
И чем добиваться этой ровности?
это называется "S" кривая. Поищите литературу по этой теме.
Добавлено спустя 4 минуты 44 секундыКляйненЕнотен:
Спидолы модулированный сигнал 465кГц с генератора Г4-102 (контроль на слух через динамик и родной усилок РП) внутри каскадов ПЧ, проходит только при настройках максимального сигнала на генераторе
поищите принцип настройки ФСС (фильтр сосредоточенной селекции). На выходе , лучше, удобней ориентироваться по стрелочному индикатору.
Добавлено спустя 5 минут 33 секундыКляйненЕнотен:
Может всё же наоборот? Подстроечные конденсаторы имеют только планки ДВ и СВ1 СВ2, а вот планки на КВ, только с катушками.
я понял, что вас ввело в недоумение. В ДВ, СВ, есть длинноволновые участки , т.е 150, и 520 кГц, и коротковолновые участки 420 и 1600кГц соответственно.. Частоты примерно.))
Видимо, надо было написать "высокочастотная и низкочастотная часть диапазона. Я не мог предположить, что неправильно буду понят)))Я всегда делаю только то, что мне нравится -
# 26 октября 2022 13:38 Редактировалось КляйненЕнотен, 1 раз.
andrejj-medan:
лучше, удобней ориентироваться по стрелочному индикатору.
Кстати, почему в литературе при подключении параллельно ДИНАМИКУ вольтметра, упор делают на ЛАМПОВЫЙ?
У динамика же низкое сопротивление, на порядки ниже чем у обычной цешки .
Да и цешки на низких пределах В, элементпарно умеют измерять переменку с частотой 1кГц
определитесь, мы там, где победа или победа там, где мы! -
# 26 октября 2022 13:44 Редактировалось andrejj-medan, 1 раз.
КляйненЕнотен:
Кстати, почему в литературе при подключении параллельно ДИНАМИКУ вольтметра, упор делают на ЛАМПОВЫЙ?
внимательно читайте фразу. Не вырывайте из контекста.
Я всегда делаю только то, что мне нравится -
# 26 октября 2022 13:56 Редактировалось КляйненЕнотен, 1 раз.
andrejj-medan:
внимательно читайте фразу. Не вырывайте из контекста.
Речь не про Вашу фразу, а книжную
Добавлено спустя 11 минут 34 секундыandrejj-medan:
это называется "S" кривая. Поищите литературу по этой теме.
Помню, что уже НИЧЕГО не помню
Добавлено спустя 37 минут 53 секундыВопрос, еслт не брать во внимание индикатор настройки и УСЧ с динамиком, какой аппарат кручепо по радиоприёму ВЭФ 202 или Спидола 232?
определитесь, мы там, где победа или победа там, где мы! -
Senior MemberофлайнSenior Member
1707
19 лет на сайте
пользователь #721531707# 26 октября 2022 15:21 Редактировалось pine, 2 раз(а).Конечно VEF круче. Были такие исследователи болгарские Папазовы, они на лодке в 70 х годах переплыли Атлантический океан, так они с собой ВЭФ брали и очень положительно о нём отзывались.
ЗЫ: Посмотрел Жору Минского как он ремонтировал Сокол 308. Интересный приёмник. У него совмещённый УПЧ АМ/ЧМ. Транзисторы общие, а катушки разные. Не работал полностью АМ из-за кондера закороченного С53 1000 пФ типа ПМ-2two beer or not two beer -
# 26 октября 2022 15:31 Редактировалось КляйненЕнотен, 1 раз.
pine:
Конечно VEF круче
Они оба ВЭФы
Причём у 232-й Спидолы написаны не просто буквами, а буквищами!
У 202-го мне не нравится его не складная ручка (барабанные Окенаы так же за это "гноблю", но она у них более изящная)
определитесь, мы там, где победа или победа там, где мы! -
Senior MemberофлайнSenior Member
1707
19 лет на сайте
пользователь #721531707# 26 октября 2022 15:40У 202 корпус хрупкий. Зато в продаже потом появились БП от 220, аккурат вставлялись в батарейный отсек.
А знает кто нибудь почему у него цена такая интересная 99.02 ?two beer or not two beer -
# 26 октября 2022 15:46
pine:
Зато в продаже потом появились БП от 220, аккурат вставлялись в батарейный отсек.
Что бы послушать от сети, вынимать батарейки... это же крайне неудобно. У 232-го есть круглое гнездо для БП на 9В и были комплекты с БП, который выполнен в виде сетевой вилки, большушей вилки
определитесь, мы там, где победа или победа там, где мы! -
Senior MemberофлайнSenior Member
718
17 лет на сайте
пользователь #160483718# 26 октября 2022 21:33Еще два CВ-передатчика вернулись из небытия: 1143 (150 кВт) в Калининградской области и 1089 (1,2 МВт)из Краснодарского края. Пока в тестовом режиме, может уже кто принять успел?
-
# 26 октября 2022 22:23
КляйненЕнотен:
Речь не про Вашу фразу, а книжную
видимо, как и я, ранее, не правильно фразу написали. Там, вначале, речь о детекторе шла, там действительно ламповый нужен.А дальше, неверный порядок обобщения получился.))Не предполагали, что КляйненЕнотен читать будет.
Я всегда делаю только то, что мне нравится -
Senior MemberофлайнSenior Member
4224
10 лет на сайте
пользователь #17515264224# 26 октября 2022 22:40august_1973:
Еще два CВ-передатчика вернулись из небытия: 1143 (150 кВт) в Калининградской области и 1089 (1,2 МВт)из Краснодарского края. Пока в тестовом режиме, может уже кто принять успел?
Раньше принимались без проблем. И сейчас принимаются
-
# 27 октября 2022 09:56
august_1973:
Пока в тестовом режиме, может уже кто принять успел?
Я пару дней назад писал, что успел. Слышимость хорошая, но какие-то странные замирания и еще что-то пробивается с близкой, или вообще такой же, частотой. Транслировалась какая-то говорильня, но не на политику.Слушать долго, чтобы идентифицировать, было лень.
-
Senior MemberофлайнSenior Member
4224
10 лет на сайте
пользователь #17515264224 -
Senior MemberофлайнSenior Member
11943
15 лет на сайте
пользователь #32923111943# 30 октября 2022 10:36grodenski:
vovchik_romualdovich, VEF 12 шикарный аппарат в плане приема на СВ.

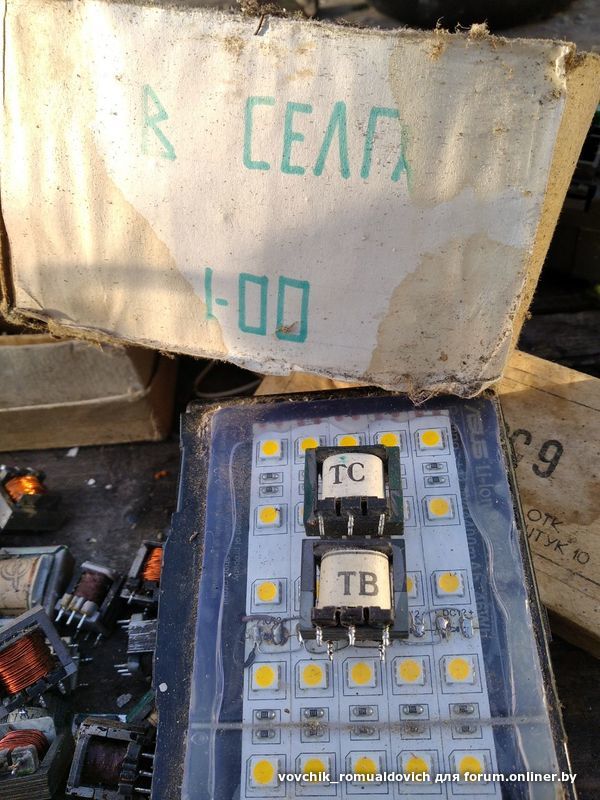

Может у кого-то трансформатор переходной ненужный завалялся для Селга 405?Вспомнил и нарыл одну из коробок с трансформаторами.
Если не ошибаюсь, но это могут быть именно оно.

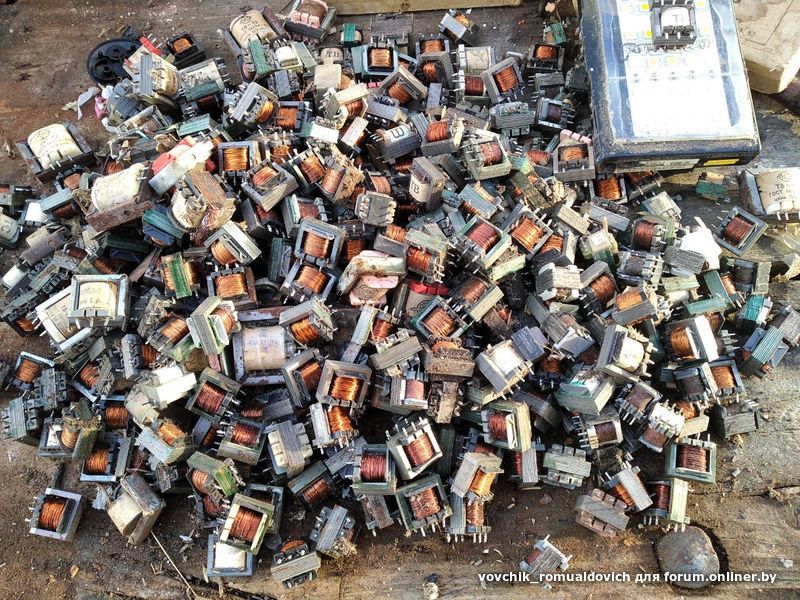

Может из этого добра кому что нужно, бо скоро буду выбрасывать.
