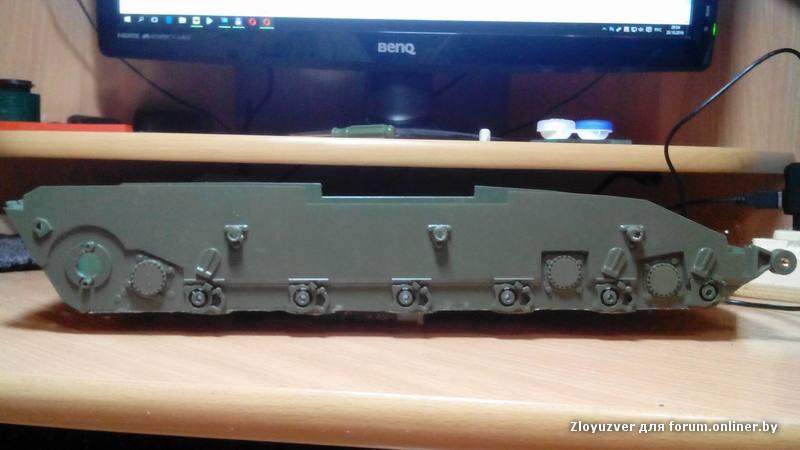

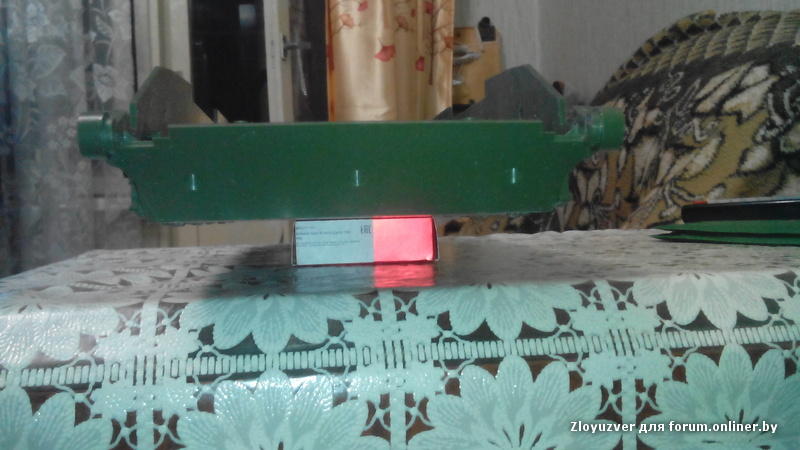

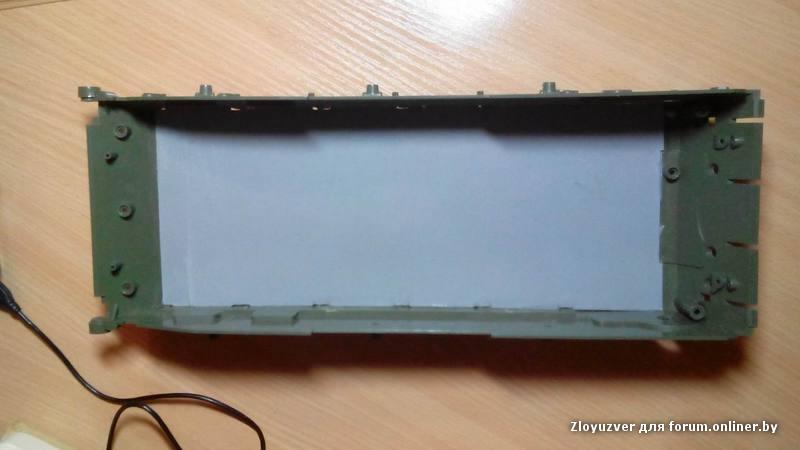

Не дожидаясь металлической ванны, решил, пока, переделать ванну чисто под пластик. Убрал полностью дно и заменил его на ПВХ 3 мм, который взял от старой самодельной ванны. Ну и по закону подлости закончился клей. Пока вот что есть:

Фото

В области редукторов планирую приклеить 1 мм алюминиевую пластину и крепить редуктора непосредственно к ней сквозными винтами со стороны дна. Также, для добавления жёсткости ванне, буду ставить поперечные распорки (заодно отделю блок с моторами от основной ванны).
Пока ванна сохнет после склейки. После высыхания буду аккуратно обтачивать боковины снизу, чтобы придать более приемлемый внешний вид. Ну и надо будет прошпаклевать всё, загрунтовать и покрасить.
Короче, пока отрабатываю навыки и набиваю руку, чтобы потом не сильно косячить по приходу металлической ванны.
Кстати, заметил такой прикол - ванна в области кормы шире (126 мм между внутренними краями боковин), нежели в области носа (124 мм между внутренними краями боковин). Разница небольшая, но есть. Тем кто будет переделывать ванну - возьмите себе на заметку.

Vetalar:

офтоп про компрессор

там то по сути ничего сложного нет. типа берёшь компрессор от старого холодильника (ога, типа у каждого такие под столом валяются десятками). потом ищешь баллон или огнетушитель для ресивера - тоже занятие для любителей, хотя у меня и валяется литровый кислородный баллон в закромах). ищешь (=покупаешь) манометр/редуктор/маслоуловитель/клапан безопасности. не забываешь пусковую схему для компрессора. всё это надо спаять, протестировать на протечки и наслаждаться самодельным компрессором... или за 40 баксов покупаешь готовый и не дуришь голову

тоже офтопну.

Zloyuzver:

Не дожидаясь металлической ванны, решил, пока, переделать ванну чисто под пластик. Убрал полностью дно и заменил его на ПВХ 3 мм, который взял от старой самодельной ванны. Ну и по закону подлости закончился клей. Пока вот что есть:

Фото

В области редукторов планирую приклеить 1 мм алюминиевую пластину и крепить редуктора непосредственно к ней сквозными винтами со стороны дна. Также, для добавления жёсткости ванне, буду ставить поперечные распорки (заодно отделю блок с моторами от основной ванны).
Пока ванна сохнет после склейки. После высыхания буду аккуратно обтачивать боковины снизу, чтобы придать более приемлемый внешний вид. Ну и надо будет прошпаклевать всё, загрунтовать и покрасить.
Короче, пока отрабатываю навыки и набиваю руку, чтобы потом не сильно косячить по приходу металлической ванны.
Кстати, заметил такой прикол - ванна в области кормы шире (126 мм между внутренними краями боковин), нежели в области носа (124 мм между внутренними краями боковин). Разница небольшая, но есть. Тем кто будет переделывать ванну - возьмите себе на заметку.

т.е по сути сделали ванну менее глубокой, я так понял. И редукторы лягут на самое дно, и тем самым увеличится клиренс?

Ради интереса взвесил ванну до переделки и после переделки. До переделки она весила 279 грамм, после переделки 225 грамм. Однако, переделка ещё не завершена (нет поперечных распорок и алюминиевой пластины), и итоговый вес будет больше, чем стоковый, но не думаю, что разница с весом стоковой ванны будет больше 20-30 грамм, хотя - время покажет.

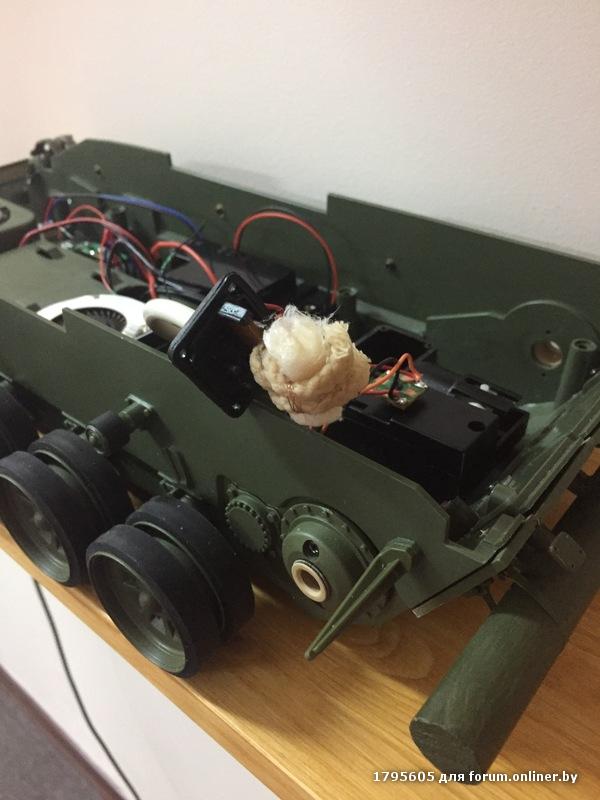

1795605, резал дремелем насадкой с вулканитовым диском. По дым-машине - как по мне - баловство. Ну и дым-машины от HL и Taigen становятся в Т-72 вполне нормально.

maximovich, спасибо.

Zloyuzver:

С редукторами надо будет посмотреть - возможно понадобится перенос двигателя на левом редукторе.

Однозначно придётся, иначе верх не сядет. Я уже переделал редуктор и теперь от высшей точки редуктора до верхней кромки ванны есть даже около 10 мм.пространства.

Нормальный ветродуй, т.е дымогенератор.

booch59, скинь фото, пожалуйста, если, конечно, они есть.

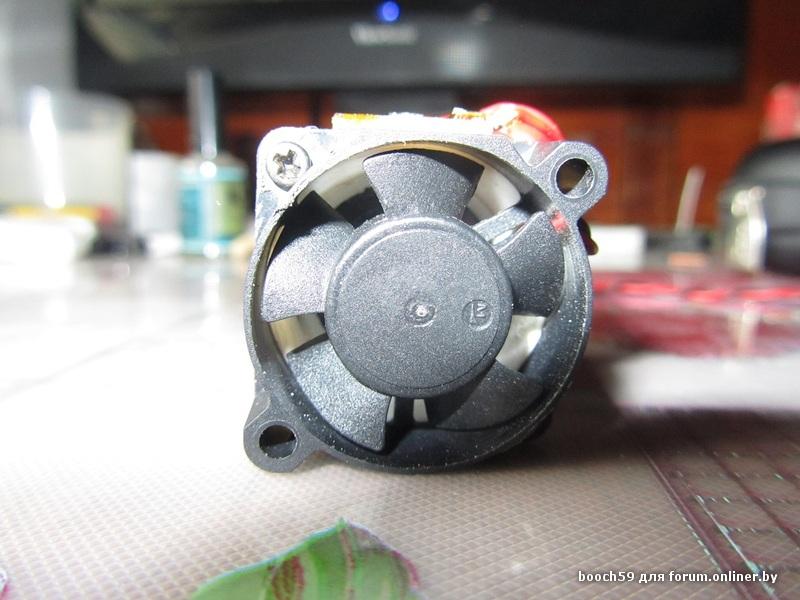

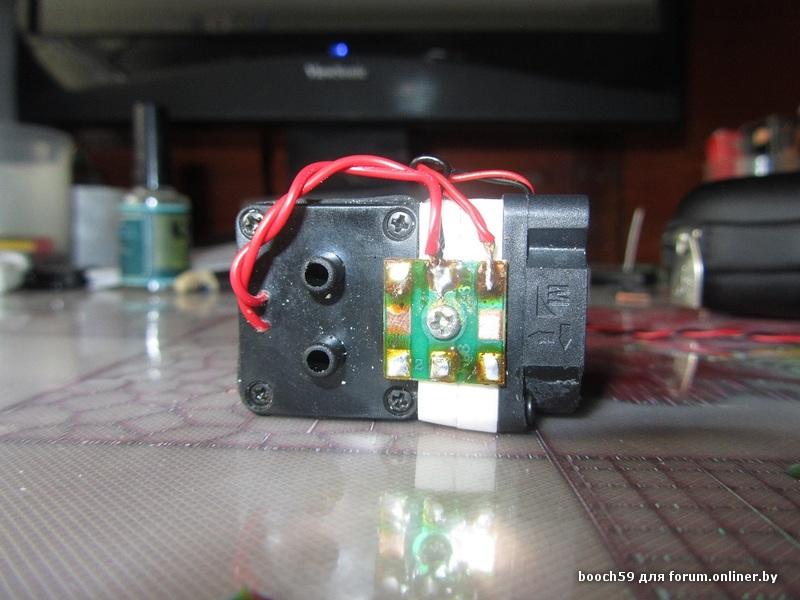

Я просто отрезал лишнее и добавил вентиллятор.

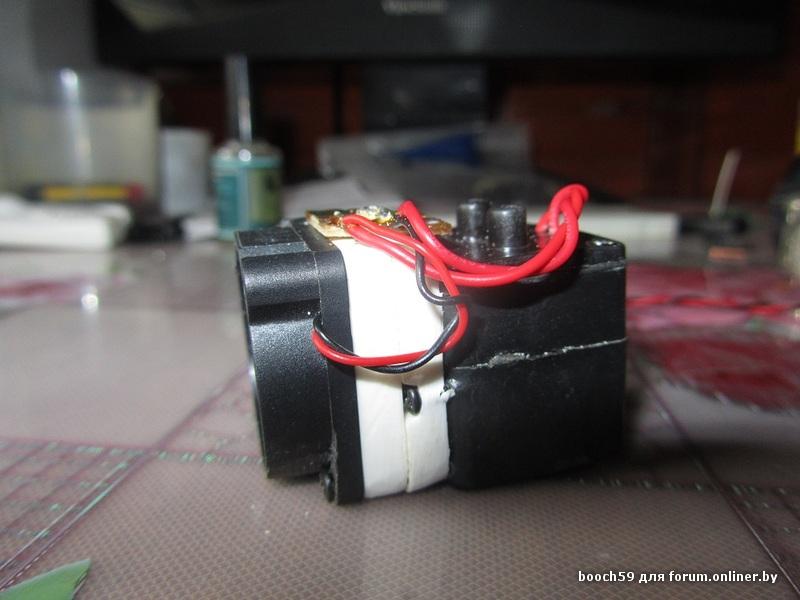

Дыммашина

Zloyuzver:

Нормальный ветродуй, т.е дымогенератор.

Добавлено спустя 49 секунд

booch59, скинь фото, пожалуйста, если, конечно, они есть.

Попробую.

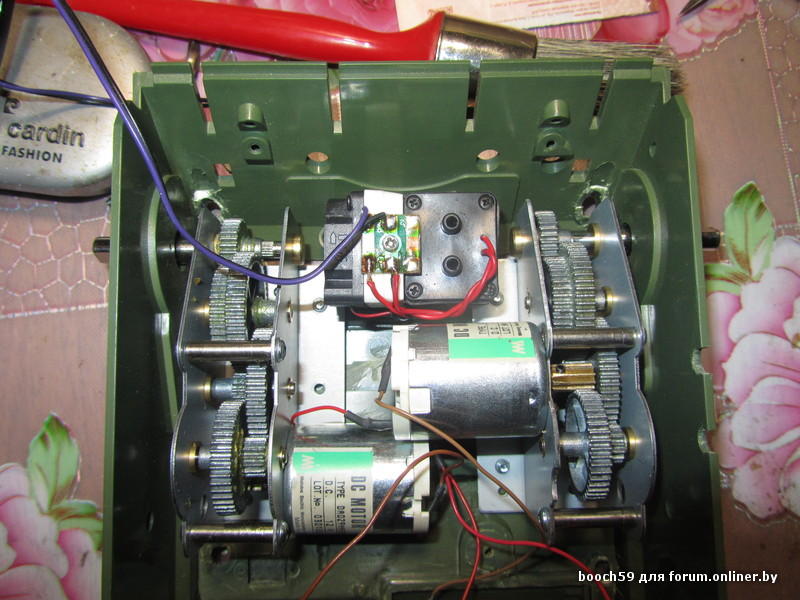

Редуктор

Пересверлил пластину и слегка сточил бронзовую втулочку с головкой болтика.

Сначала прикрутил стойки к пластине, затем двигатель и собрал редуктор. Выходной вал переделал слегка: перепрессовал шестерню. От втулки, через которую проходит вал, до выходной шестерни поставил проставку из колена антенны длиной 5.5 мм. диаметром 5мм. остальные три шестерни тоже пришлось перевернуть т.е. развернуть на 180 гр.

В итоге получилось:

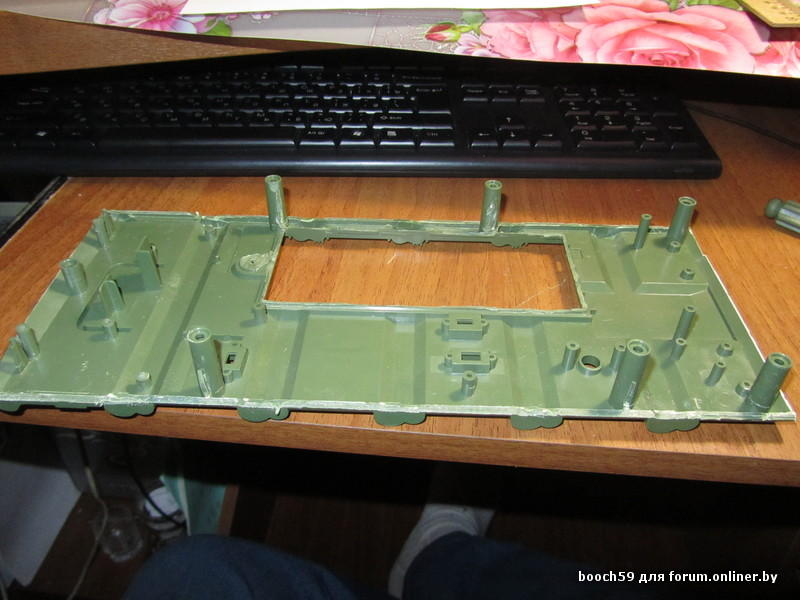

Моя расчленёнка

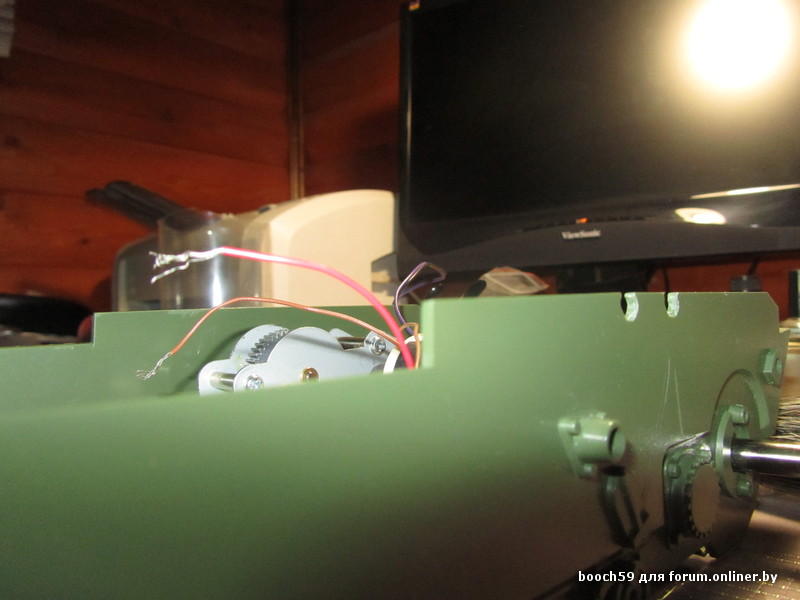

Ванна

Сам испугался:что же дальше с ним делать?

Zloyuzver:

booch59, так и думал, что ты шестерни переставлял (зеркалил), а на валу передвигал мелкую шестерню. Иначе там никак не получится. За фото спасибо )

Ну, это то, что сходу пришло на ум.

Будешь переделывать,новое отверстие под фланец двигателя слишком низко не опускай, будет мешать правый двигатель. Я сверлил отверстие, отступив от верхней кромки на 9 мм, правда у меня двигатели не от ДеА, а от купюроприемника -МА329
