Дециметровая антенна для приёма цифрового ТВ DVB-T/T2

GUK1969,

GUK1969:

Rhezus, все бы купить да купить...
Понятно, что магазинка будет покрасивше и побогаче, но если руки из правильного места растут - это же поощрять надобно
PavNedved, для вашего случая
Центральная частота f: 754 МГц
-------------------------------------------------------------
Длина волны λ: 397.88 мм
Сторона директора D: 92.8 мм
Сторона вибратора V: 105 мм
Сторона рефлектора R: 115.1 мм
Расстояние вибратор-директор v-d: 96.9 мм
Расстояние вибратор-рефлектор v-r: 81 мм
Длина шлейфа H: 95.5 мм
Ширина шлейфа W: 12.3 мм
Диаметр провода dw: 5.75 мм
Суммарная длина провода Lw: 1672 мм
-------------------------------------------------------------
Расчетное усиление антенны Ga: 9.3 dBi
Полоса пропускания по уровню КСВ=2: 55.8 МГц

Есть вопрос, странно большая разница расстояний между элементами относительно данных в приведенных ранее табличек. Ошибки нет?

4044:

большая разница расстояний между элементами относительно данных в приведенных ранее табличек. Ошибки нет?

Я не разработчик данной проги, поэтому верим на слово. Скажу, что гнул как по одному, так и по другому варианту. Разницы в приеме не заметил на расстоянии 30 км до передатчика. По схеме из Радиолюбителя более компактная получается и пожестче.

GUK1969:

4044:

большая разница расстояний между элементами относительно данных в приведенных ранее табличек. Ошибки нет?

Я не разработчик данной проги, поэтому верим на слово. Скажу, что гнул как по одному, так и по другому варианту. Разницы в приеме не заметил на расстоянии 30 км до передатчика. По схеме из Радиолюбителя более компактная получается и пожестче.

Спасибо. Попытался сегодня сделать "из того что было". А было шпилька 6 мм стальная. Хрупкая оказалась, ломается. Будем искать.)) Помнится в молодости лепил синфазную решетку из 16 тройных квадратов для дальнего приема польских каналов. Соседи, наверное, решили что я их облучать собрался и согнали меня с крыши вместе с моей "гаргарой" )))

Охх.. как много букв.

Что нужно (купить, скрутить самому и т.п.) для уверенного приема бесплатных каналов ? Фаниполь, дом прямо напротив Р1.

One-D:

Охх.. как много букв.

Что нужно (купить, скрутить самому и т.п.) для уверенного приема бесплатных каналов ? Фаниполь, дом прямо напротив Р1.

забашлять людям, что бы они приехали к Вам и сделали

nsv:

. Жаль, что на Сувалки повернуть не могу стена мешает, там еще четыре канала на хитрой частоте в 191МГц.
P.S. Подвесил польский усилок SWA - 999. Почему то стало хуже. сигнал неустойчивый, мот усилку экран нужен или отдельный блок питания, я то его запитал от ТВ приставки 5 вольт? Примечательно, что с усилителем уровень сигнала - 55, а качество - 34. Без усилителя уровень сигнала - 21, а качество - 92.

Тот же самый MUX-8 идёт из Siedlce/Łosice на частоте 205,5 (9 канал) с вертикальной поляризацией.
У антенны, как я понимаю, волновое сопротивление около 75 Ом, на входе усилка стоит согласующий трансформатор на 300 Ом - отсюда и проблемы. Кроме того, такие усилители склонны к самовозбуждению, поэтому их надо питать пониженным напряжением.

galant848484, передатчики в Siedlce/Łosice работают на 36, 43, 52 каналах. Советую почитать на несколько постов выше - что пишет и показывает nsv.

nsv, для приёма волны с вертикальной поляризацией такую антенну надо повернуть на 90 градусов - чтобы она была горизонтальной.

Вот так.

Волновое сопротивление в высокочастотной технике должно быть везде одинаковым. Если это не так, то волна начинает отражаться на стыках кабелей или устройств с неодинаковым волновым сопротивлением. В результате на вход приёмника или на антенну передатчика из-за интерференции приходит ослабленный сигнал.
Можно почитать про коэффициент бегущей волны (или коэффициент стоячей волны). Вот пример с характеристиками антенны .

nsv, вот эта антенна ничего не напоминает?
В усилке достаточно отпаять трансформатор и припаять кабель от антенны туда, где была выходная обмотка. Ссылка , смотреть последний пост.

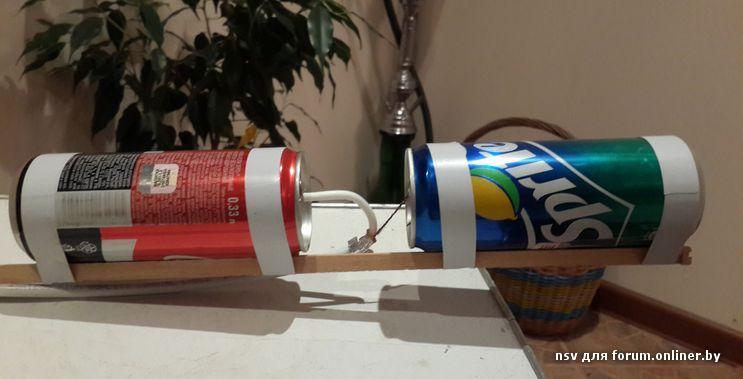

Сделал для эксперимента антенну из двух банок от Спрайта объемом 0,33. Ну что можно сказать... и на такой антенне при внешнем размещении со стороны улицы тянет Польша. Уровень сигнала - 14, качество - 56. Для обеспечения максимальных параметров приходилось регулировать зазор между банками и его оптимальное значение 5,5 см. НЕ понимаю одного, но с польским усилком SWA 999L, эта антенна напрочь отказалась работать, а должна была.

GM:

sv, с этим усилком надо использовать регулируемый блок питания, потому что он любит возбуждаться.

Я в курсе. Поэтому запитал его пониженным напряжением +5 вольт от самого тюнера. Но не хочет работать, мот статикой бахнул усилок...
