Сделал новую компоновку щита с учетом ваших рекомендаций и своего желания не раздувать из не большого щита шкаф))
Ребята,Сaшa, КляйненЕнотен, CAHЯ, serge.sp, взгляните плиз на последнюю версию.
Отказался от 2-х УЗО. Добавил 1 ДИФ куда собрал почти весь свет.

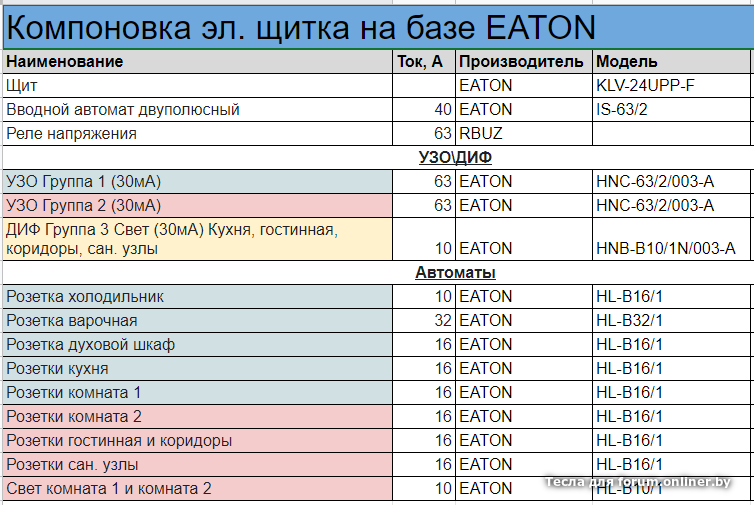

Новая компоновка

УЗО 63/0,03 с такой нагрузкой (кухня) работать не будет, вернее срабатывать все время будет. Ток утечки электроприемников из расчета 0,4 мА на 1 А тока нагрузки, даже 30 А нагрузки дает 30*0,4=12 мА, а «Суммарный ток утечки сети с учетом присоединяемых стационарных и переносных электроприемников в нормальном режиме работы не должен превосходить 1/3 номинального отключающего дифференциального тока IΔn УЗО». Т.е. номинальный дифференциальный отключающий ток УЗО (который нанесен на корпусе) должен быть как минимум в три раза больше суммарного тока утечки защищаемой цепи электроустановки IΔ: 12*3=36мА что больше 30 мА, и это без учета утечки в кабельных линиях.

Тут хотя бы нужен отдельный диф на варочную панель что бы вывести эту нагрузку из под общего УЗО кухни

serge.sp, Сaшa, понял Вас, а какой диф ставить под варочную и духовой? Из домашней серии дифов HNB (xPole Home) нету дифа на отключение по току на 32 А. Есть только в серии PFL7. Я думал обойдусь компоновкой щита из одной серии. Или дифы как-то по-другому нужно выбирать, не как обычный автомат?

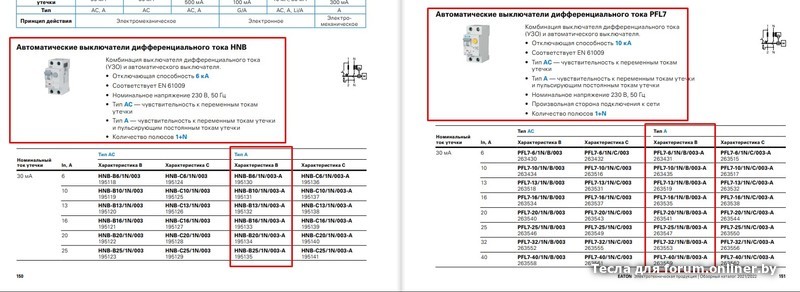

ДИФы Eaton

serge.sp, Сaшa, спасибо Вам большое за помощь.
Итак, чтобы не добавлять разные серии в щит, и не добавлять див автомат на свет, который изначально не планировал. Сделал как мне кажется финальную компоновку. Еще раз прочитал все сообщения людей, хоть как-то комментирующих мою компоновку (надеюсь что высказывались люди с опытом и реальными знаниями, а ни диванные эксперты ) Все оставил на серии xPole Home. В связке УЗО+Автоматы. Без Дифов.
Так же сегодня "проник" на объект, чтобы понимать, что все-таки установлено в щитке в тамбуре, там же обнаружил схему ввода в квартиру.
На вводе стоит 1 автомат на 50А, категории С (однополюсный). И идет провод 3*10 в квартиру. Поменял вводной у себя в компоновке на аналогичный номинал и категорию, только на 2 полюса. Реле напряжения тоже на 50А. Ну и все УЗО поставил на 40А (тип А). Теперь 3 УЗО на всю квартиру. Свет перетусовал между ними таким образом, чтобы отключение УЗО не выключало розетки и свет в одном и том же помещении. В сумме получается щит с 21 модулем на борту. Щит оставил KLV-24UPP-F. По документации он 24+4 модуля. Вроде все должно влезть.

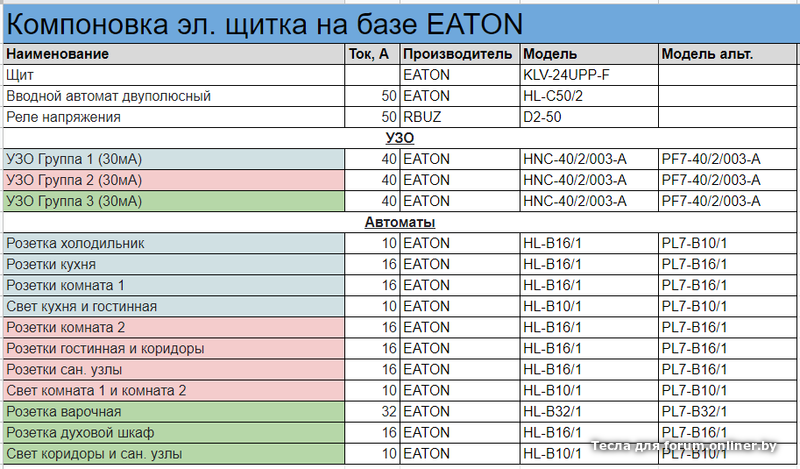

Итоговый вариант

Единственный момент который наверное стоит уточнить у местных экспертов - если я хочу холодильник сделать не отключаемым, мне стоит заменить его автомат на диф (в серии есть такой HNB-B10/1N/003-A), а вводной автомат поставить после реле напряжения, при этом диф холодильника пустить сразу от реле напряжения? Для выключения реле напряжения (если будет нужно) использовать вводной автомат в тамбуре.
Еще раз спасибо за уделенное мне время.

orion71, фото давайте, вилка в разобранном состоянии, розетка со снятой крышкой, колодка на плите, везде чтобы провода и клеммы были видны.
Та же прозвонка какая-нибудь есть под рукой?

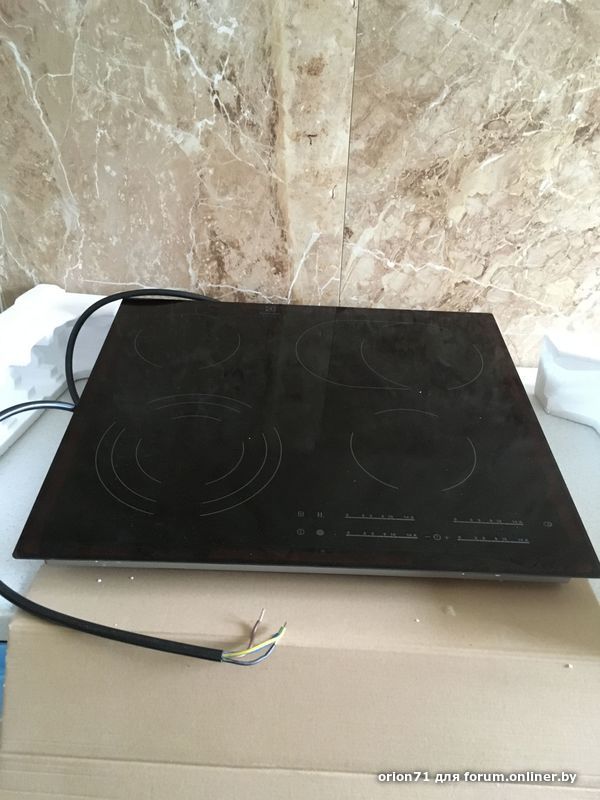

orion71, в плите есть колодка или в плату заходит кабель?
Фото никаких концов я так понял не будет. Ну, нет, так нет...

Идеальный клиент для техподдержки)))

orion71:

Причем выбивает даже при выключенной плите.

А при отключенной( концы скинь с ваг)

orion71:

Всмысле разъединить и понаблюдать?

В смысле откинуть концы от индукции.
Если не выбивает,то с УЗО концы по цветам искать.L (фаза) всегда коричневый или белый
N (нУль ) всегда синий
PE (земля) жёлто-зелёный

курчавый:

( концы скинь с ваг)

orion71:

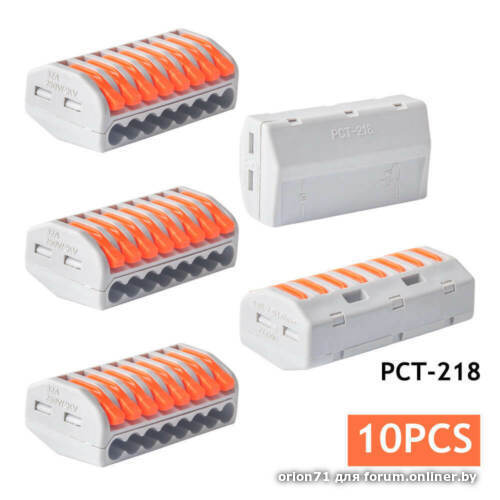

а этими соеденителями

С соединителей скинуть...)))))
