Электрика

Всем привет! Не ругайте, если ошибся темой, но мне кажется я по адресу.
Собираюсь делать ремонт в новостройке, площадь 90 квадратов, 2санузла.
Начитал/нагуглил варианты компоновки эл. щита и зная что в Минске часто собирают шкафы на базе EATON, скомпоновал 2 варианта, на базе серии xPole Home и PL7. Дополнительно - реле напряжения, в обоих вариантов одинаковое.
Хотелось бы услышать подсказки\комментарии опытных электриков в правильности своего выбора. Стоит наверное отметить, что кондиционеров, проточных или накопителтных водонагревателей не будет.
Дом будет сдан в течении примерно месяца, но учитывая как скоро можно будет не найти компонентов, подумываю купить все заранее.
Надеюсь на ваш опыт и конструктивную критику
Заранее примного благодарен
Вот ссылка: Гугл диск
Цветом выделил какое УЗО к какой группе автоматов будет подключаться.

P.s. Опыта нету и электрика для работы буду приглашать отдельно, но того кому можно было бы показать все это (тоесть исполнителя) пока нет.

Сaшa:

-свет нужно раскинуть с одного узо

га, что бы при утечки во мрак и темень ушло ВСЁ!

Сaшa, спасибо за обратную связь!
Есть пара уточнений:

Сaшa:

- на дш зачем 20а, это сильно накладно тянуть группу четверкой, тем более розетка ставится 16а

Я представлял что будет отдельная линия 3х4 для духового шкафа. Или вы и имеете ввиду что можно не тянуть такой толстый провод, а протянуть стандартный 3х2,5? Ну и автомат соответственно на 16А.

Сaшa:

но с таким количеством узо, ставить нулевые шины или кроссмодуль в щит на 24 будет просто некуда

Имеете ввиду, что для каждого УЗО нужна своя нулевая шина? Тоесть их должно быть 3 (в шкафу по умолчанию их 2, для нуля и для заземления). А что если выбрать такой щит: KLV-24HWP-SF, у него есть место для установки большЕго количества шин:

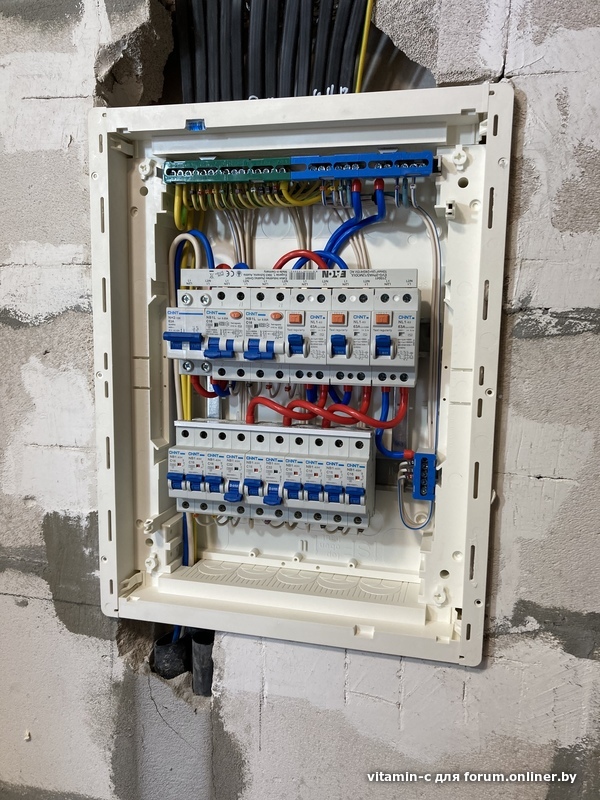

Фото

Сaшa:

-свет нужно раскинуть с одного узо

А вот этого не понял, имеете ввиду раскидать автоматы с освещением на 2 других УЗО, и отказаться от УЗО на 25 А?

Тесла:

Стоит наверное отметить, что кондиционеров, проточных или накопителтных водонагревателей не будет.

на данном этапе не будет, а если потом захочется? среди знакомых есть много примеров, когда люди потом сильно страдали в жаркое лето и когда мыли жёппку ребёнку в холодной воде. да и самому 2 недели тазиков - приятного мало. на этапе черновой отделки 3 метра кабеля и метр трубы - просто пустяки в общем объёме. по готовому ремонту без ущерба это просто невозможно. проточник 7,3 кВт около сотки баксов стоит. задел под него на будущее всё же стОит рассмотреть.

Тесла:

Имеете ввиду, что для каждого УЗО нужна своя нулевая шина? Тоесть их должно быть 3 (в шкафу по умолчанию их 2, для нуля и для заземления). А что если выбрать такой щит: KLV-24HWP-SF, у него есть место для установки большЕго количества шин:

Нормально в обычный KLV 24 помещаются нули от трёх узо. Родную шину можно распилить, ну и там дополнительная мелкая в комплекте лежит

Сaшa:

Тесла, пусть будет три узо, только раскинуть по-другому, чтобы весь свет не был под одним узо

Да, раскидал иначе.

Сaшa:

Автомат на 16 а держит 4.1кВт постоянной нагрузки минимум в течение часа.
Мощность бытового дш около 3.5 и режим работы цикличный.

Согласен, провентилировал этот вопрос внимательнее. Исправил.

Изменил саму схему, получилось 4 УЗО... Незнаю, хотелось бы сделать более бюджетно, но получается какой-то большой щит
Я так понимаю в щит который изначально планировал KLV-24UPP-F уже не все не влазит? В документации написано места 24+4, а у меня 27. Возможно, в чем-то переизбыток в компоновке. Или выбрать другой на 3 дин рейки, например такой: KLV-36UPP-F
Еще я бы хотел услышать насчет серии все же, достаточно ли будет серии xPole Home или брать PL7? PL7 в сумме дороже на 50% примерно. Отключающая способность у xPole Home - 4,5 кА, а у PL7 - 10кА. В остальном характеристики идентичны.

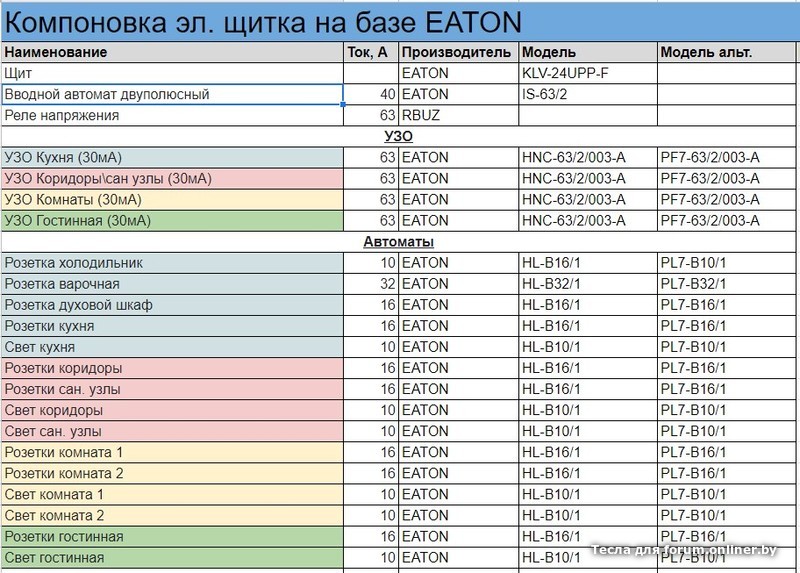

Вот новая компоновка щита:

Новая компоновка

Очень хотелось бы услышать комментарии.

Я бы предложил весь свет подключить через отдельное УЗО, так при включении неисправного прибора или прочих неисправностях свет в комнатах бы не пропадал. И говорят что сейчас EATON проблематично купить.

CAHЯ:

И говорят что сейчас EATON проблематично купить.

да в том же кабель плюс валяется еще в наличии

Не все там есть, тем более характеристика В.

Тесла, максимальный ток КЗ в квартирах не бывает больше тысячи ампер, обычно в районе 500, что такое. На то она и бытовая серия 4.5кА. 10кА это неоправданно и очень дорого.
А вообще, иек нужно брать.
По компановке четвертое узо перебор.

Тесла, от перенапряжения реле времени не спасает, а просадка напряжения ничему кроме ламп накаливания не вредит. Проще отказаться от ламп накаливания.
